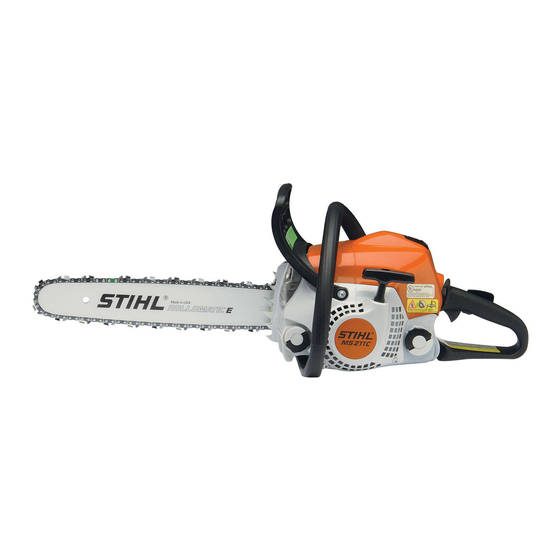

STIHL MS 171, 181, 211
Instruction Manual
Notice d'emploi

Advertisement

Table of Contents
loading

Related Manuals for Stihl MS 171

Summary of Contents for Stihl MS 171

  • Page 1 STIHL MS 171, 181, 211 Instruction Manual Notice d’emploi...
  • Page 2 G Instruction Manual 1 - 57 F Notice d’emploi 58 - 120...

  • Page 3: Table Of Contents

    Spark Plug Engine Running Behavior This instruction manual is protected by copyright. All rights reserved, especially the rights to reproduce, translate and process with electronic systems. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 4: Guide To Using This Manual

    Direction of chain travel Caution where there is a risk of damaging the machine or its individual components. Ematic; chain oil flow adjustment Tension saw chain MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 5: Safety Precautions

    The user is responsible for avoiding caused while using unauthorised injury to third parties or damage to their attachments. property. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 6 – the fuel may spill over pump (on machines so equipped). If Clean plastic parts with a cloth. Harsh – risk of fire! detergents can damage the plastic. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 7 – danger of immediately by moving the Master injury due to the rotating saw chain. Control lever / stop switch to STOP, 0 or †. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 8 Switch off the motor, engage the chain advice. make sure the safety devices are brake and attach the chain scabbard. working properly. Never continue using MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 9 In the event of a chain brake condition and have been approved by malfunction, switch off the machine STIHL – see "Specifications". immediately – risk of injury! Consult a MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 10: Reactive Forces

    Be aware of the location of the guide – the wood, the chain saw may suddenly bar nose Do not cut with the guide bar nose – MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 11: Working Techniques

    Pull out trunks that are lying about and have been cut free. Whenever possible, deal with them in open areas. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 12 If there is a risk of fire, do not and off balance. Always engage the use your chainsaw near combustible spiked bumper securely in the tree or limb. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 13 (dry, decayed or rotted wood) Make sure no-one is endangered by the falling tree – the noise of your engine may drown any warning calls. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 14 When walking away along the – escape path, watch out for falling limbs and watch the top of the tree. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 15 Make cuts at both sides of Leave a broader hinge on rotten the trunk at same height as bottom of – trees. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 16 Use a low kickback chain and Select felling wedges that suit the exercise particular caution diameter of the tree and width of the kerf (felling cut (E)). MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 17 Continue the felling cut on the other side of the trunk. Make sure the second cut is at the same height as the first cut. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 18 Enlarge the felling cut in direction of strap horizontally at the same level holding strap (2). as the felling cut. Cut horizontally. – Do not cut into the holding strap. – MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 19 Enlarge felling cut as far as holding strap (3). Do not cut into the holding strap. Shout a second warning immediately – before the tree falls. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 20: Cutting Attachment

    Turn the screw (1) beyond repair after a short period of counterclockwise until the tensioner operation. slide (2) butts against the left end of the housing slot. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 21: Chain Tensioner)

    Wear work gloves to protect your hands from the sharp cutters. Fit the chain – start at the bar nose. Remove and reverse tensioning gear (1) MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 22 Insert and tighten screw (2) WARNING Put on protective gloves – risk of injury by the sharp cutters. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 23: Tensioning The Saw Chain (Side Chain Tensioner)

    "Operating Instructions". When fitting the chain sprocket cover, the teeth of the adjusting wheel and the tensioning gear must mesh; if necessary, MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 24: Tensioning The Saw Chain (Quick Chain Tensioner)

    Fuels with different percentages of ethanol are being offered. Ethanol can affect the running behaviour of the engine and increase the risk of lean seizure. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 25: Fueling

    Avoid direct contact with the skin and avoid inhaling fuel vapour. The canister should be kept tightly closed in order to avoid any moisture getting into the mixture. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 26 Press the cap down as far as stop. The lug on the grip must fully – engage the recess (arrow). Rotate the tank cap about a quarter turn counterclockwise. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 27 Take care not to spill fuel while fueling and do not overfill the tank. STIHL recommends you use the STIHL filler nozzle for fuel (special accessory). Fill up with fuel. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 28 Turn the cap clockwise and lock it in position – see section on "Closing". The marks on the tank cap and fuel tank are then in alignment. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 29: Chain Lubricant

    Close the filler cap. There must still be a small amount of oil in the oil tank when the fuel tank is empty. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 30: Checking Chain Lubrication

    The hand guard is accelerated "Checking Chain Tension". toward the bar nose – even if your left hand is not behind the hand guard, e.g. during felling cut. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 31: Winter Operation

    45° counterclockwise At temperatures below +10 °C, set the winter operation slide to the position for winter operation. summer operation Fit the shroud – see "Shroud" MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 32: Starting / Stopping The Engine

    To move the Master Control lever from the normal run position (F) to choke closed (l), press down the throttle lockout and squeeze the throttle trigger MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 33 – your thumb should be under the handle. Put your right foot into the rear handle and press down. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 34 If the engine is new or after a long out-of-service period, it may be necessary to pull the starter rope several times to prime the fuel system. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 35 Allow engine to warm up at part throttle. Hold and start your saw as described. Stopping the engine Move the Master Control lever to the stop position (0). MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 36: Operating Instructions

    Check chain tension frequently temperature during work. A new saw chain must be retensioned more frequently than one that has been in use already for an extended period. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 37: Taking Care Of The Guide Bar

    (3) Measure groove depth – using the measuring tool on the file gauge (special accessory) – in the area with the greatest wear MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 38: Shroud

    Fleece mat (MS 171) Top illustration. One-piece fleece filter with sealing lip (MS 181, MS 211) Bottom illustration, special accessory on MS 171. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 39: Cleaning The Air Filter

    Turn the low speed screw (L) Reinstall the air filter. clockwise as far as stop, then turn it Install the shroud – see "Shroud". back 1/4 turn. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 40: Spark Arresting Screen In Muffler

    Idle setting is too lean Turn the low speed screw (L) carefully counterclockwise, no further than stop, until the engine runs smoothly and accelerates well. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 41: Spark Plug

    Working in an easily combustible or explosive atmosphere may cause a fire or an explosion. This can result result in serious injuries or damage to property. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 42: Engine Running Behavior

    Using two saw chains in alternation helps preserve the chain sprocket. STIHL recommends use of original STIHL chain sprockets in order to ensure optimal functioning of the chain brake. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 43: Maintaining And Sharpening The Saw Chain

    – risk of injury! Clean crankshaft stub and needle cage and lubricate with STIHL lubricant (special accessory) Slide needle cage onto the crankshaft stub MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 44 – even to the cleaning grooves and oil inlet holes. point of saw chain breakage. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 45 The depth gauge determines the depth guide bar) in accordance with the to which the cutter penetrates the wood specified angle – according to the and thus the chip thickness. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 46 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030 consisting of file holder with round file, taper square file and file gauge MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 47: Maintenance And Care

    Check, pay attention to sharpness Saw chain Check chain tension Sharpen Check (wear, damage) Clean and turn over Guide bar Deburr Replace Chain sprocket Check Clean Air filter Replace MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 48 During initial use of professional chain saws (with a power output of 3.4 kW or more), tighten the cylinder block screws after 10 to 20 hours of operation MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 49: Main Parts

    21 Fuel Filler Cap 22 Master Control Lever 23 Throttle Trigger 24 Throttle Trigger Lockout 25 Rear Handle 26 Rear Hand Guard Serial Number Depending on Model MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 50 Toothed stop for holding saw steady 21 Fuel Filler Cap against wood. For closing the fuel tank. 11 Guide Bar Supports and guides the saw chain. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 51: Specifications

    This ignition system meets all Pitch: 3/8" P (9.32 mm) requirements of the Canadian Groove width: 1.1 mm Interference-Causing Equipment Nose sprocket: 7-tooth Regulations ICES-002. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 52: Ordering Spare Parts

    6-tooth for 3/8" P (spur sprocket) Cutting Attachments for MS 211, MS 211 C Actual cutting length may be less than the specified length MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 53: Maintenance And Repairs

    Keep handles dry, clean and free of oil. A chain saw should never be carried with the engine running. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 54 16 Don't allow other persons or animals close to a running chain saw or close to where a tree is being felled. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 55: Key To Symbols

    Always use two hands without chain brake with any object should be when operating the activated avoided chain saw broken line: Kickback angle, with chain brake activated MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 56: Stihl Limited Emission Control Warranty Statement

    STIHL service center as soon as a "repair or replace as necessary" will be warranted for the warranty period. Any MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 57 Bring the product to any authorized warranty. STIHL servicing dealer and present the signed warranty card. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 58: Csa Standard

    5 kg (11 lb) CSA Z62.3-11, use only the following with battery cutting attachments: MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 59 A replacement saw chain where the computed kickback angle without brake (CKA ) does not exceed 45° when tested on the standardized generic kickback unit (GKU). MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 60 La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de tra- duction et de traitement avec des systèmes électroniques quelconques. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 61: Indications Concernant La Présente Notice D'emploi

    AVIS Avertissement contre un risque de détérioration de la machine ou de Ematic ; réglage du débit certains composants. d'huile de graissage de chaîne MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 62: Prescriptions De Sécurité

    En cas d'intempéries défavorables nationales ou locales précisant les (pluie, neige, verglas, vent), repousser créneaux horaires à respecter. le travail à plus tard – grand risque d'accident ! MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 63 Porter un dispositif antibruit STIHL recommande d'utiliser les outils, « individuel » – par ex. des capsules guide-chaînes, chaînes, pignons et protège-oreilles. accessoires d'origine STIHL. Leurs MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 64 – manque d'étanchéité ou renferment suffisamment de carburant et d'huile de graissage de chaîne. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 65 – formation requise pour savoir comment bloquée par un objet quelconque, risque de dérapage ! intervenir en cas d'urgence. Les aides MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 66 – ne faut en aucun cas continuer d'utiliser symptômes peuvent, entre autres, la tronçonneuse si elle ne se trouve pas dans l'état impeccable requis pour MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 67 STIHL – voir revendeur spécialisé. « Caractéristiques techniques » – et Vérifier régulièrement l'état impeccable dans un état impeccable. du tambour d'embrayage. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 68: Forces De Réaction

    – mouvement incontrôlable. appliquant la technique qui convient ; toujours prendre la tronçonneuse à – deux mains et la tenir fermement ; MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 69 – mais utiliser un grappin à câble, un treuil ou un tracteur. Sortir les troncs accessibles et dégagés. Poursuivre les travaux si possible sur une aire dégagée. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 70: Technique De Travail

    : la chaîne, le guide-chaîne et pierre ou un autre objet dur, cela peut le pignon doivent être appariés, et provoquer un jaillissement d'étincelles convenir pour cette tronçonneuse. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 71 ; côté de tension (2). ne jamais travailler en se tenant sur – une échelle ou dans un arbre ; MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 72 équipements à une distance suffisante – mais pas sur les chemins de repli ; Seules les personnes chargées des travaux d'abattage doivent se trouver dans la zone d'abattage. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 73 à l'horizontale – mais ou pan oblique) sous un angle seulement si le bois du tronc est en d'env. 45 à 60°. bon état. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 74 – risque d'accident ! Si le tronc de l'arbre est pourri, il faut – laisser une charnière de plus grande largeur. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 75 Exécuter la coupe en plongée avec diamètre du tronc et la largeur de la prudence – risque de contrecoup ! fente de coupe (analogue à la coupe d'abattage (E)). MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 76 ; exécuter la coupe d'abattage jusqu'à la charnière (1) ; mais ne pas entailler la charnière ; – MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 77 ; sécurité à l'horizontale, dans le plan Poursuivre la coupe d'abattage du côté de la coupe d'abattage. opposé du tronc. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 78 (2) ; mais ne pas entailler la charnière ; – exécuter la coupe d'abattage jusqu'à la patte de retenue (3) ; MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 79: Dispositif De Coupe

    (3). En cas d'appariement de composants incompatibles, le dispositif de coupe risque de subir des dommages irréparables au bout de quelques instants de fonctionnement. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 80: Montage Du Guide-Chaîne Et De La Chaîne (Tendeur Latéral)

    Porter des gants – risque de blessure en raison des dents acérées de la chaîne. Monter la chaîne en commençant par la pointe du guide-chaîne MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 81: Montage Du Guide-Chaîne Et De La Chaîne (Tendeur Rapide)

    (3). Montage de la rondelle de tension engager la vis (2) et la serrer. Enlever la rondelle de tension (1) et la retourner ; MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 82 à fond vers la gauche ; mettre le couvercle de pignon en place en introduisant les ergots de guidage dans les orifices du carter du moteur ; MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 83: Tension De La Chaîne (Tendeur Latéral)

    – voir « Instructions de contrôler assez souvent la tension service ». de la chaîne – voir « Instructions de service ». MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 84: Carburant

    C'est pour cette raison qu'il calamine nocifs, STIHL recommande l'essence. d'utiliser de l'huile STIHL HP Ultra pour MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 85: Ravitaillement En Carburant

    à carburant peuvent porter différents repères. Suivant la version, il existe des bouchons de réservoir et des réservoirs à carburant avec ou sans repères. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 86 ; Saisir le bouchon du réservoir – le bouchon est correctement verrouillé s'il est impossible de le faire bouger ou de l'enlever. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 87 (env. 1/4 de tour) ; réservoir dans le sens inverse des aiguilles d'une montre (env. 1/4 de tour) – la partie MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 88 (env. 1/4 de tour) – la partie Enlever le bouchon du réservoir à carburant et le regarder par le haut ; MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 89: Huile De Graissage De Chaîne

    Ne pas utiliser de l'huile de vidange ! L'huile de vidange est polluante et un contact prolongé et répété avec la peau peut avoir un effet cancérigène ! MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 90: Ravitaillement En Huile De Graissage De Chaîne

    Après ce rodage, vérifier la tension de la remplir le réservoir jusqu'au bord. chaîne et la rectifier si nécessaire – voir « Contrôle de la tension de la chaîne ». MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 91: Frein De Chaîne

    – et elle s'arrête. sous l'effet de l'inertie de la masse du protège-main, ce protège-main est projeté en avant, en direction de la tête MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 92: Utilisation En Hiver

    Position été position été. Le mettre en position hiver Monter le capot – voir « Capot » si la température est inférieure à +10 °C. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 93: Mise En Route / Arrêt Du Moteur

    – froid s'éteint en donnant des gaz lorsque le moteur s'est arrêté suite à – une panne sèche MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 94 – le pouce sous la poignée tubulaire passer le pied droit dans la poignée arrière MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 95 équipées d'une pompe à carburant manuelle supplémentaire. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 96 Laisser tourner le moteur pendant quelques instants sans mettre les Maintenir la tronçonneuse et la gaz pour qu'il chauffe démarrer MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 97: Instructions De Service

    (allumage, carburateur) à des de quelques instants seulement, une sollicitations thermiques extrêmes. détérioration du moteur et des pièces d'entraînement de la chaîne (embrayage, frein de chaîne). MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 98: Entretien Du Guide-Chaîne

    – à l'aide de la jauge du calibre d'affûtage (accessoire optionnel) – dans la zone du guide-chaîne où l'on constate la plus forte usure des portées. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 99: Capot

    Illustration du haut. Filtre en tissu non tissé, d'une seule pièce, avec lèvre d'étanchéité (MS 181, MS 211) Illustration du bas, accessoire optionnel pour MS 171. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 100: Nettoyage Du Filtre À Air

    Souffler de l'air comprimé sur le côté propre du filtre Si des impuretés sont incrustées dans la toile filtrante ou en l'absence d'air comprimé : MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 101: Réglage Du Carburateur

    Le réglage du ralenti est trop pauvre. En procédant avec doigté, tourner la vis de réglage de richesse au ralenti (L) dans le sens inverse des aiguilles d'une montre, jusqu'à ce MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 102: Grille Pare-Étincelles Dans Le Silencieux

    Dévisser la bougie Un réglage trop pauvre risque d'entraîner un manque de lubrification et une surchauffe – risque d'avarie du moteur. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 103: Fonctionnement Du Moteur

    – Visser la bougie et emboîter défavorables. fermement le contact de câble d'allumage sur la bougie – remonter les pièces dans l'ordre inverse du démontage. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 104: Rangement

    STIHL pour garantir le sans autorisation (p. ex. par des gâchette d'accélérateur. fonctionnement optimal du frein de enfants). chaîne. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 105: Entretien Et Affûtage De La Chaîne

    AVERTISSEMENT Les angles et cotes indiqués ci-après doivent être impérativement respectés. Une chaîne pas correctement affûtée – en particulier avec un trop grand retrait MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 106 : le frein de chaîne est 36 RSC3 ainsi desserré. En cas de système Chaîne de coupe en long, par ex. 63 PMX, 36 RMX MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 107 Retrait prescrit entre le limiteur de avec la lime, n'attaquer ni les limiteur de profondeur ; profondeur et le tranchant d'attaque maillons intermédiaires, ni les maillons d'entraînement ; MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 108 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030 Jeu d'outils d'affûtage comprenant porte-lime avec lime ronde, lime plate et calibre d'affûtage MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 109: Instructions Pour La Maintenance Et L'entretien

    Contrôle, également vérification de l'affûtage Chaîne Contrôle de la tension de la chaîne Affûtage Contrôle (usure, endommagement) Nettoyage et retournement Guide-chaîne Ébavurage Remplacement Pignon Contrôle MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 110 À la première mise en service de tronçonneuses professionnelles (à partir d'une puissance de 3,4 kW), il faut resserrer les vis du pied du cylindre au bout de 10 à 20 heures de fonctionnement MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 111: Principales Pièces

    21 Bouchon du réservoir à carburant 22 Levier de commande universel 23 Gâchette d'accélérateur 24 Blocage de gâchette d'accélérateur 25 Poignée arrière 26 Protège-main arrière Numéro de série MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 112 (sans 18 Poignée avant (poignée tubulaire) illustration). Poignée pour la main gauche, à Suivant le modèle l'avant de la tronçonneuse. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 113: Caractéristiques Techniques

    0,5 mm coupe : 13500 tr/min Ce système d'allumage respecte toutes les exigences du règlement sur le matériel blindé du Canada ICES-002 (dispositions relatives à l'antiparasitage). MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 114 Dispositifs de coupe STIHL conformes à Pignon de renvoi : à 9 dents la norme CSA Z 62.3 : Pignon à 6 dents pour 3/8"P (pignon profilé) MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 115: Approvisionnement En Pièces De Rechange

    STIHL, au nom { et, le cas échéant, au symbole d'identification des pièces de rechange STlHL K (les petites pièces ne portent parfois que ce symbole). MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 116: Mise Au Rebut

    écarter de l'arbre qui tombe. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 117 19 D'après la norme CSA Z62.1, cette tronçonneuse thermique est classée dans la catégorie 1A. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 118: Légende Des Symboles

    à chaîne soit activé avec un objet quelconque deux mains Ligne en pointillés : angle de rebond, avec frein de chaîne activé MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 119: Garantie De La Société Stihl Limited Relative Au Système Antipollution

    Il peut aussi englober des flexibles, MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 120 échéant) pas constatée au diagnostic, STIHL maintenance. Tringleries de commande – Limited vous facturera les coûts du test MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...

  • Page 121: Norme Csa

    L'utilisation d'autres combinaisons de guide-chaîne/chaîne qui ne figurent pas sur la liste peut accroître les forces de rebond et le risque de blessure par suite MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 122 être utilisée par les particuliers, à la campagne, au camping, etc., et pour les applications courantes telles que l'éclaircissage, l'ébranchage, la coupe de bois de chauffage, etc. MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C...
  • Page 124 0458-533-8221-D www.stihl.com *04585338221D* 0458-533-8221-D...

This manual is also suitable for:

Ms 211Ms 181

Table of Contents
