2.3 JUEGOS DE CABLES Y ENCHUFES DE
CONEXIÓN
2.3.1 TOMACORRIENTE DÚPLEX DE 120 VAC, 20 AMP
Este es un tomacorriente de 120 voltios protegido contra sobrecarga
por un interruptor de circuito de 20 Amp que se presiona para reiniciar
(Figura 6). Utilice cada conector para alimentar cargas de 120 voltios
AC, monofásicas, de 60 Hz que requieran una corriente combinada de
2400 vatios (2,4 kW) o 20 amperios. Utilice sólo juegos de cables de alta
calidad, bien aislados, de 3 hilos con conexión a tierra clasificados para
125 voltios a 20 amperios (o más).
Mantenga los cables de extensión tan cortos como sea posible,
preferiblemente de menos de 15 pies (4,6 m) de largo para evitar las
caídas de voltaje y el posible sobrecalentamiento de los cables.

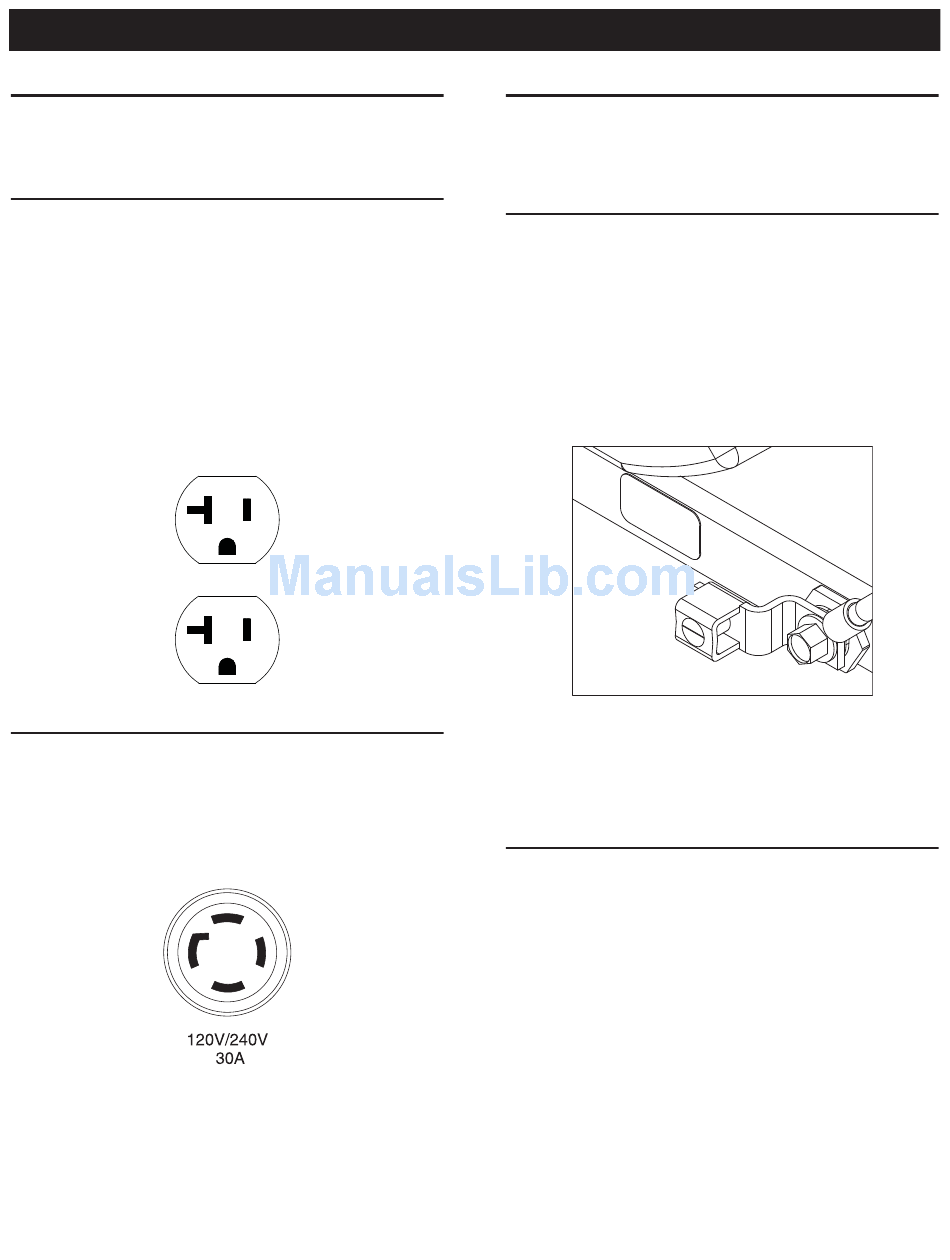

Figura 6 – Tomacorriente dúplex de 120 voltios AC, 20
2.3.2 TOMACORRIENTE DE 120/240 VAC, 30 AMP
Utilice un conector NEMA L14-30 con su tomacorriente (rote para
bloquear/desbloquear). Conecte al enchufe un juego de cables adecuado
de 4 conductores con conexión a tierra y a la carga deseada. El juego de
cables debe estar clasificado para 250 voltios AC a 30 amperios (o más)
(Figura 7).
Figura 7 – Tomacorriente de 120/240 VAC, 30 Amp
Utilice este tomacorriente para cargas de 120 voltios AC, 60 Hz
monofásicas que requieran hasta 3600 vatios (3,6 kW) de energía a 30
amperios o 240 voltios AC, 60 Hz, monofásicas que requieran hasta
7200 vatios (7,2 kW) de energía a 30 amperios. El tomacorriente está
protegido por dos interruptores de circuito de 30 Amp del tipo "presione
para reiniciar.
6
amp
2.4 CÓMO UTILIZAR EL GENERADOR
Si surgen problemas al utilizar el generador, llame a la línea de ayuda del
generador al 1-888-436-3722.
2.4.1 CONEXIÓN A TIERRA DEL GENERADOR
La Normativa de electricidad nacional requiere que la estructura del
generador y las partes externas que conducen electricidad se conecten
adecuadamente a un dispositivo de tierra que esté aprobado (Figura
8). Las normativas de electricidad locales también podrían requerir la
conexión a tierra del generador. Para ese fin, conecte un cable de cobre
trenzado AWG (American Wire Gauge) Nº 10 al terminal de conexión a
tierra y a una varilla de conexión a tierra de cobre o latón (electrodo)
brinda adecuada protección contra descargas eléctricas. No obstante, la
normativa local puede variar ampliamente. Consulte con un electricista
local sobre los requerimientos de conexión a tierra en el área.
Figura 8 - Conexión a tierra del generador
La adecuada conexión a tierra del generador contribuirá a evitar
descargas eléctricas en caso de que haya una falla a tierra en el
generador o en los dispositivos eléctricos conectados. La conexión a
tierra adecuada también ayuda a disipar la electricidad estática que a
menudo se acumula en los dispositivos no conectados a tierra.
2.4.2 CONEXIÓN DE LAS CARGAS ELÉCTRICAS
NO conecte cargas de 240 voltios a los tomacorrientes de 120 voltios.
NO conecte cargas trifásicas al generador. NO conecte cargas de 50 Hz
al generador.
• Permita que el motor se estabilice y se caliente durante unos minutos
después de arrancar.
• Enchufe y active las cargas monofásicas eléctricas que desee de 120
ó 240 voltios AC, 60 Hz.
• Sume la potencia nominal (o amperios) de todas las cargas que se
van a conectar al mismo tiempo. Este total no debe exceder de (a) la
capacidad nominal del vataje/amperaje del generador (b) la capacidad
nominal del interruptor de circuito del tomacorriente que suministra la
electricidad. Refiérase a "No sobrecargue el generador".
