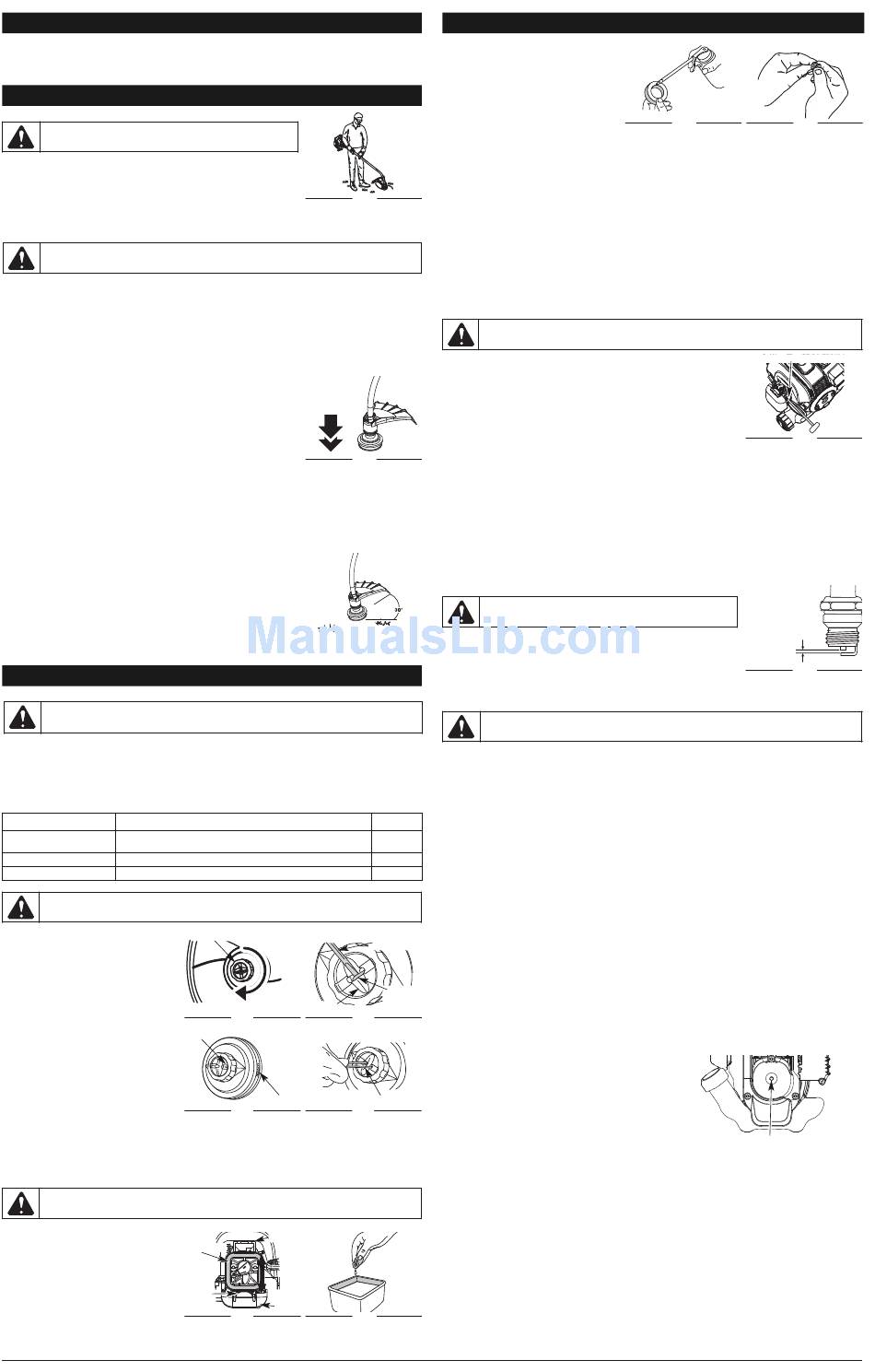

INSTRUCCIONES DE ARRANQUE Y APAGADO
INSTRUCCIONES DE APAGADO
1. Saque la mano del control del regulador. Deje enfriar el motor en marcha en vacío.
2. Oprima y mantenga oprimido el control de encendido y apagado en la posición de APAGADO (O) hasta que el
motor se detenga por completo (Fig. 6).
INSTRUCCIONES DE OPERACIÓN
COMO SOSTENER EL RECORTADOR
ADVERTENCIA:
Use siempre protección para sus ojos, audición,
pies y cuerpo para reducir el riesgo de una lesión al operar esta
unidad.
Antes de operar esta unidad, párese en posición de operación (Fig. 9). Verifique lo siguiente:
• El operador tiene protección ocular y ropa adecuada.
• El brazo derecho está levemente doblado, y la mano está sosteniendo el mango del eje.
• El brazo izquierdo está recto y la mano sostiene la manija en D.
• La unidad está debajo del nivel de la cintura.
• El accesorio de corte está paralelo al suelo y hace fácil contacto con la vegetación que va a ser cortada sin que el
operador tenga que inclinarse.
AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE
PRECAUCIÓN:
No saque ni altere el ensamble de la cuchilla limitadora de línea. La línea longitud
excesiva causará fallo mecánico prematuro y / o daño de la unidad
El accesorio de corte Bump Head™ le permite soltar línea de corte sin apagar el motor. Para soltar más línea, golpee
suavemente el accesorio de corte contra el suelo (Fig. 10) mientras opera el recortador a alta velocidad.
NOTA: Mantenga siempre la línea de corte completamente extendida. Es más difícil soltar línea al acortarse la
línea de corte.
Cada vez que se golpea la cabeza, se suelta alrededor de 25,4 mm (1 pulgada) de línea de corte. La cuchilla en la
protección del accesorio de corte detendrá la línea en la longitud correcta si se suelta demasiada línea.
Para obtener mejores resultados, golpee la perilla percuisva sobre terreno limpio o tierra dura. Si intenta soltar la línea
sobre el césped alto, el motor podrá ahogarse. Mantenga siempre la línea de corte completamente extendida. Es más
difícil soltar línea al acortarse la línea de corte.
NOTA: No apoye la perilla percuisva sobre el suelo mientras la unidad esté en funcionamiento.
La línea puede cortarse por:
• Enredarse con un objeto extraño
• Fatiga normal de la línea
• Intentar cortar hierbas gruesas y leñosas
• Forzar la línea en objetos como paredes o postes de cercos.
CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR
• El ángulo correcto para ubicar el accesorio de corte es paralelo al suelo.
• No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte
(en especial a lo largo de paredes). Si corta con más de la punta reducirá la
eficacia del corte y puede sobrecargar el motor.
• Corte césped de más de 200 mm (8 pulgadas) trabajando de arriba hacia abajo en pequeños incrementos para
evitar el desgaste prematuro de la línea y el arrastre del motor.
• Corte de derecha a izquierda siempre que sea posible. Cortar hacia la izquierda mejora la eficiencia de la unidad.
Los recortes salen arrojados en sentido contrario al operador.
• Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice movimientos ya sea de
adelante hacia atrás y viceversa, o de lado a lado. El corte en longitudes más cortas produce mejores resultados.
• Recorte únicamente cuando el pasto y las hierbas estén secas.
• La vida de su línea de corte depende de:
• Seguir todas las técnicas de corte indicadas anteriormente
• El tipo de vegetación que corte
• El lugar donde se corta
Por ejemplo, la línea se desgastará más rápido cuando corte contra un muro que
cuando corte alrededor de un árbol.
RECORTE DECORATIVO
El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los
árboles, postes, cercos, etc.
Gire toda la unidad a modo de que el accesorio de corte se ubique a un ángulo de 30° con el suelo (Fig 11).
INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN
PROGRAMA DE MANTENIMIENTO
ADVERTENCIA:
Para evitar lesiones personales graves, nunca realice mantenimiento ni reparaciones
con la unidad funcionando. Realice siempre el mantenimiento y las reparaciones con la unidad fría.
Desconecte el cable de la bujía de encendido para cerciorarse de que la unidad no arrancará.
Estos procedimientos requeridos para el mantenimiento deben ser realizados con la frecuencia indicada en la tabla.
Deben ser incluidos como parte de toda puesta a punto de cada temporada.
NOTA: Algunos procedimientos de mantenimiento pueden requerir el uso de herramientas o habilidades especiales.
Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de reparación,
persona o distribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.
NOTA: El mantenimiento, la sustitución o arreglo de dispositivos para el control de emisiones y sistemas pueden
ser hechos por cualquier establecimiento de reparación, persona o proveedor de servicio autorizado que
arregle motores para uso fuera de la carretera.
FRECUENCIA MANTENIMIENTO REQUERIDO
Llene el tanque de combustible con la mezcla correcta de aceite y
Antes de arrancar el motor
combustible.
Cada 10 horas Limpie y vuelva a aceitar el filtro de aire.
Cada 25 horas Inspeccione la condición y la separación de la bujía de encendido.
ELIMINACIÓN DE LA LÍNEA
ADVERTENCIA:
No use nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estos
elementos pueden desprenderse y convertirse en un proyectil peligroso.
1. Gire la perilla del topetón a la derecha hasta
que toda la línea esté dentro del cabezal
cortador (Fig. 12).
2. Usando un destornillador de cabeza llana, inserte
la extremidad en la línea hoyuelo y apenas bajo
porción expuesta de la línea (Fig. 13)
3. Tire de la línea derecho hacia fuera hasta que
toda la línea se quite del cabezal cortador.
LÍNEA INSTALACIÓN
Utilice siempre el fabricante de equipamiento
original 2.41 mm (0.095 pulg.) línea del reemplazo.
1. Alinee las flechas en la perilla del topetón con
los ojeteador de la cubierta del carrete, si no
están ya (Fig. 14).
2. Usando 16 pies (3.2 m) de 2.41 mm (0.095
pulg.) línea empuje del reemplazo ambos
extremos de la línea a través de los agujeros en
la perilla del topetón hasta que resalten a
través de los ojeteador en ambos lados del
cabezal cortador. Continúe tirando de la línea
hasta que aproximadamente 6 pies (1.5 m) es visibles de ambos lados del cabezal cortador. (Fig. 15)
3. Lleve a cabo la cubierta del carrete, dé vuelta a la perilla del topetón a la derecha para enrollar la línea alrededor
del carrete hasta cerca de 5 pulg. (12.7 cm) está resaltando de cada lado del cabezal el cortador. (Fig. 12)
4. Comience la unidad y tope el cabezal cortador en la tierra hasta que se alcance la longitud de corte deseada.
Exceso de la línea será cortada por la línea lámina.
NOTA: Si la línea de corte extremos se tira en el cabezal cortador o la línea se tuerce, refiera a quitar la línea.
MANTENIMIENTO DEL FILTRO DE AIRE
ADVERTENCIA:
Para evitar graves lesiones personales, apague siempre su recortador y espere
que se enfríe antes de limpiarlo o realizar todo tipo de mantenimiento.
Limpieza del filtro de aire
Limpie y engrase de nuevo el filtro de aire cada 25
horas de funcionamiento. Es importante darle
mantenimiento a este componente. El no dar
mantenimiento al filtro de aire correctamente
puede hacer que funcione mal o puede dañar de
manera permanente a su motor.
1. Abra la tapa del filtro de aire. Empuje la lengüeta
de traba situada en la parte superior de la tapa
hacia adentro, y luego tire de la tapa del filtro de
aire hacia afuera y hacia abajo (Fig. 16).
Botón de tope
Hoyuelo
Fig. 12
Flecha
Ojete
Fig. 14
Orejeta
Filtro de aire
Orejeta Cubierta
del filtro
de aire
Fig. 16
INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN
2. Quite el filtro de aire (Fig. 16).
3. Lave el filtro con detergente y agua (Fig. 17).
Enjuague bien el filtro y déjelo secar.
4. Aplique suficiente cantidad de aceite de motor
SAE 30 limpio para revestir ligeramente el filtro
(Fig. 18).
5. Oprima el filtro para esparcir y eliminar el
exceso de aceite (Fig. 19).
6. Reemplace el filtro (Fig. 16).
NOTA: Si se hace funcionar la unidad sin el filtro de aire, usted ANULARÁ la garantía.
7. Vuelva a instalar la tapa del filtro de aire. Coloque las ranuras en la parte inferior de la tapa del filtro de aire sobre
las lengüetas en la parte inferior de la placa posterior (Fig. 16).
8. Gire la tapa hacia arriba hasta que la lengüeta que está en la placa posterior del filtro de aire caiga en su lugar en la
ranura que está sobre la tapa del filtro de aire (Fig. 16).
AJUSTE DEL CARBURADOR
La velocidad mínima del motor puede ser ajustada. Puede tener acceso al tornillo de ajuste de mínima a través de un orificio
Fig. 9
en la parte superior de la cubierta del motor (Fig. 20).
NOTA: Los ajustes realizados sin cuidado pueden dañar seriamente su unidad. Los ajustes del carburador deben
ser realizados por un proveedor de servicio autorizado.
Controle la mezcla del combustible
Una mezcla incorrecta o vieja de combustible es en general el motivo por el cual la unidad no funciona
adecuadamente. Drene y vuelva a llenar el tanque con combustible nuevo y bien mezclado antes de hacer ningún
ajuste. Consulte la Información sobre Aceite y Combustible.
Limpie el filtro de aire
La condición del filtro de aire es importante para la operación de la unidad. Un filtro de aire sucio limitará el flujo de aire y
cambiará la mezcla de combustible y aire en el carburador. Esto con frecuencia se confunde con un carburador mal ajustado.
Verifique la condición del filtro de aire antes de ajustar el tornillo de marcha lenta. Consulte Mantenimiento del Filtro de Aire.
Ajuste del tornillo de marcha lenta
ADVERTENCIA:
que lo proteja y cumpla con todas las instrucciones de seguridad para prevenir graves lesiones personales.
Si luego de verificar la mezcla del combustible y limpiar el filtro de aire el motor aún
no funciona en mínima, ajuste el tornillo de velocidad lenta de la siguiente manera.
1. Arranque el motor y déjelo funcionar en marcha lenta durante un minuto para
calentarlo. Lea las Instrucciones de arranque y apagado.
2. Suelte el gatillo del regulador y deje que el motor funcione en mínima. Si el motor
se para, inserte un destornillador Phillips pequeño en el orificio de la cubierta del
motor (Fig. 20). Gire el tornillo de mínima hacia adentro, en sentido horario, de a
1/8 de vuelta por vez (según sea necesario) hasta que el motor funcione en
mínima suavemente.
NOTA: El accesorio de corte no debe girar mientras el motor está en marcha lenta.
3. Si el accesorio de corte gira cuando el motor está en marcha lenta, gire el tornillo de marcha lenta en sentido antihorario
Fig. 10
1/8 de vuelta por vez (según sea necesario) para reducir la marcha en vacío.El control de la mezcla de combustible, la
limpieza del filtro de aire y el ajuste del tornillo de marcha en vacío deben resolver la mayoría de los problemas del motor.
De no ser así y si:
• El motor no funciona en mínima
• El motor fluctúa o se para al acelerar
• Existe una pérdida de fuerza motriz
Lleve el carburador a un proveedor de servicio autorizado para que lo ajuste.
CAMBIO DE LA BUJIA DE ENCENDIDO
Use una bujía de encendido #753-06193, Champion RDJ8J (o similar). La separación correcta es de 0,635 mm (0,025 pulg.).
Retire la bujía luego de cada 25 horas de operación e inspeccione su estado.
1. Apague el motor y espere que se enfríe. Tome el alambre de la bujía con firmeza y sáquelo de la bujía de encendido.
2. Limpie alrededor de la bujía de encendido. Saque la bujía de encendido de la cabeza del cilindro girando una llave de
casquillo de 5/8 de pulgada en sentido antihorario.
ADVERTENCIA:
los electrodos. El motor podría dañarse si penetran pequeñas
partículas en el cilindro.
3. Cambie las bujías que estén rajadas, sucias o deterioradas. Fije la separación de
Fig. 11
aire a 0,635 mm (0,025 pulgadas) utilizando un calibrador (Fig. 21).
4. Instale una bujía de encendido con la separación correcta en la cabeza del
cilindro. Ajuste girando la llave de casquillo de 5/8 pulg. en sentido horario hasta
que esté ajustada sin huelgo.
Si usa una llave de torsión, ajuste a: 12,3-13,5 N•m (110-120 pulg.•libras).
No ajuste demasiado.
LIMPIEZA
ADVERTENCIA:
que se enfríe antes de limpiarlo o realizar cualquier tipo de mantenimiento.
Use un cepillo pequeño para limpiar la parte exterior de la unidad. No use detergentes fuertes. Los limpiadores
domésticos que contienen aceites aromáticos como pino y limón, y con solventes como el queroseno pueden dañar el
bastidor de plástico y la manija. Seque toda la humedad con un paño suave.
ALMACENAMIENTO
• No guarde nunca la unidad con combustible en el tanque donde los vapores puedan llegar a una llama o chispa.
• Espere que el motor se enfríe antes de guardar la unidad.
• Guarde la unidad bajo llave para prevenir el uso por
personas no autorizadas y su daño.
CONSULTE
• Guarde la unidad en un área seca y bien ventilada.
p. 9
• Guarde la unidad fuera del alcance de los niños.
ALMACENAMIENTO PROLONGADO
p. 10
Si planea guardar la unidad durante un largo período de tiempo, siga el siguiente procedimiento para su almacenamiento.
p. 10
1. Drene todo el combustible del tanque de combustible en un recipiente que contenga la misma mezcla de
combustible de 2 ciclos. No use combustible que haya permanecido guardado durante más de 60 días. Deseche la
mezcla vieja de combustible y aceite de acuerdo a las regulaciones federales, estatales y locales.
2. Arranque el motor y déjelo funcionar hasta que se ahogue. Esto asegura que todo el combustible ha sido drenado
del carburador.
3. Espere que el motor se enfríe. Retire la bujía de encendido y coloque alrededor de 30 ml (1 onza) de cualquier
aceite para motor de 2 ciclos de buena calidad dentro del cilindro. Tire de la cuerda de arranque lentamente para
Destornillador de
esparcir el aceite. Vuelva a instalar la bujía de encendido.
cabeza llana
NOTA: Saque la bujía de encendido y drene todo el aceite del cilindro antes de intentar arrancar el recortador
después de su almacenamiento.
4. Limpie bien la unidad e inspeccione para ver si existen partes flojas o dañadas. Repare o cambie las partes dañadas
y ajuste los tornillos, tuercas o pernos que puedan estar flojos. La unidad está ahora lista para ser guardada.
Línea de
TRANSPORTE
Recortador
• Espere que el motor se enfríe antes de su transporte.
• Drene el combustible de la unidad.
Fig. 13
• Ajuste la tapa del combustible antes del transporte.
• Asegure la unidad durante su transporte
ARRANCADOR ELÉCTRICO Y ACCESORIO DE ARRANQUE
ELÉCTRICO OPCIONAL POWER START BIT™
Esta unidad está diseñada para utilizarse, de forma opcional, con
un arrancador eléctrico o con un accesorio de arranque Power
Start Bit™, los cuales se venden por separado. Si decide arrancar
Línea de Recortador
la unidad utilizando uno de estos sistemas de arranque o tiene
Fig. 15 alguna pregunta, comuníquese con su distribuidor local o llame al
1-877-282-8684, en EE.UU., (1-800-668-1238 en Canadá), para
más información, así como la forma de comprarlo. También puede
ir a www.cubcadet.com o www.cubcadet.ca.
Fig. 17
Fig. 18
El accesorio de corte puede estar girando durante los ajustes del carburador. Use ropa
No limpie con chorro de arena, ni raspe ni limpie
Para evitar graves lesiones personales, apague siempre su recortador y espere
Función de Arranque Eléctrico
Fig. 19
Tornillo de ajuste de mínima
Fig. 20
0.025 in.
(0.635 mm.)
Fig. 21
11 11
