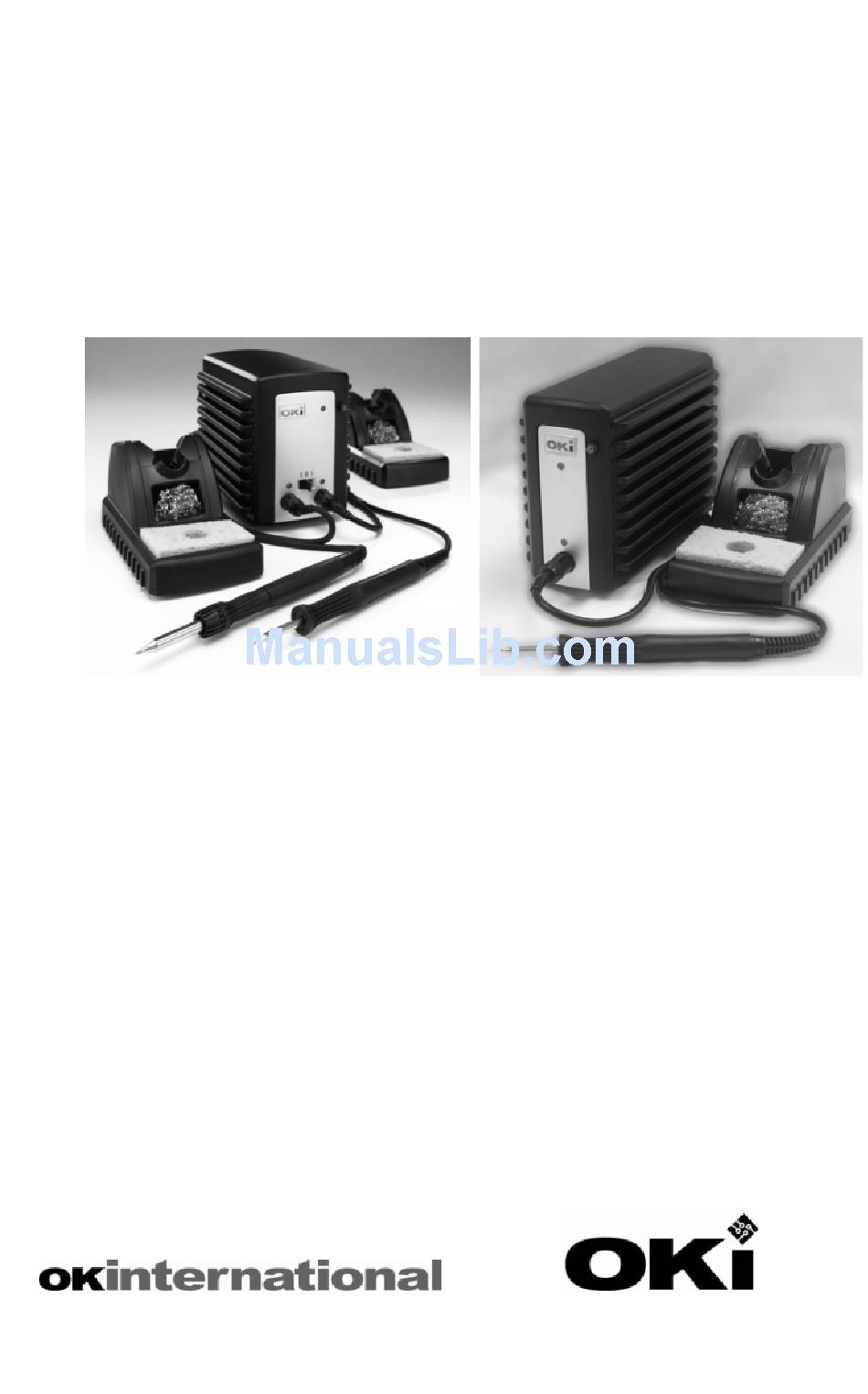

MFR-1100 SERIES
Single Output Soldering & Rework System
MFR-2200 SERIES
MFR-1100 & MFR-2200 Series User Guide
MFR-1100 & MFR-2200 系列 用户指南
MFR-1100 & MFR-2200 系列 使用者指南
MFR-1100 & MFR-2200 シリーズ ユーザーガイド
MFR-1100 & MFR-2200 시리즈 사용설명서
Copyright © OK International, Inc.
7000-2570_1
Dual Simultaneous Output
Soldering & Rework System
1
Advertisement
Related Manuals for Oki MFR-1100 Series
Summary of Contents for Oki MFR-1100 Series
- Page 1 MFR-1100 SERIES Single Output Soldering & Rework System MFR-2200 SERIES MFR-1100 & MFR-2200 Series User Guide MFR-1100 & MFR-2200 系列 用户指南 MFR-1100 & MFR-2200 系列 使用者指南 MFR-1100 & MFR-2200 シリーズ ユーザーガイド MFR-1100 & MFR-2200 시리즈 사용설명서 Copyright © OK International, Inc.
- Page 2 With power applied, the tip temperature can be > 300°C. Failure to observe the following precautions may lead to injury to users or damage the equipment: • Do not touch any metallic parts of the hand-piece • Do not use near flammable items •...
- Page 3 Contents and Identification of Features MFR-PS1100 MFR-H2- MFR-H1- See inserts for relevant hand-piece operating instructions Initial Setup & Operation. Connect hand-piece(s) to power unit output connector(s). Insert your selected tip or cartridge into the hand-piece. Push the tip or cartridge all the way until it seats (See instructions supplied with each hand- piece).
- Page 4 Auto Off (cycle the power switch to reset) System Specifications Ambient Operating Temperature Maximum Enclosure Temperature Input Line Voltage Input Line Frequency Power Consumption MFR-1100 MFR-2200 Output Power Max. Output Frequency Power Cord 3-Wire Dimensions w x d x h MFR-1100 MFR-2200...
- Page 5 Power meter, MFR, 0-70W scale Soldering and Rework Tips and Cartridges OKi offers a comprehensive range of cartridges and tips for each of its hand-pieces. For an up to date listing of all options please visit our web site at www.okinternational.com MFR-H2-ST Soldering cartridge hand-piece SxV Series production soldering &...
- Page 6 ® SmartHeat & Calibration Each cartridge or tip is equipped with a self-regulating heater which ‘senses’ its own temperature and tightly maintains its pre-set idle temperature for the life of the heater-tip; ® all controlled by OK International’s proprietary SmartHeat Technology.
- Page 7 通电后，焊嘴温度可达到 300°C 以上。请牢记以下注意事项，以免灼伤或损坏设备： • 切勿接触手柄的任何金属部分 • 切勿在易燃物附近使用 • 切勿将本设备用于本手册中没有介绍的任何功用 • 请仅使用原装的 MFR 更换件 • 在通风良好的区域中使用 • 切勿在手潮湿的情况下使用本设备 • 只能连接已良好接地的电源插座，以避免触电的危险。 • 始终将手柄放置入工作台中，以避免意外灼伤自己或烧毁周围物体。 • 身体不适、感知能力或神智欠佳、或缺乏经验和知识的人群（包括儿童）不宜 使用本设备。如果他们确要使用本设备，应由负责他们安全的人员对设备的使 用进行监督或指导。 • 应看管好儿童，以防止他们玩耍本设备。 尽管系统提供了出色的 EOS（电性过压）保护，仍应将设备电线的定期检查纳入标准的 操作员维护程序中。 废弃电子电器设备指令 - WEEE (2002/96/EC)。 如果客户不再需要使用本产品，且该产品无法再次利用，我们将 要求客户不要将产品当作未分类的市政废弃物处理，而是应当将 产品适当地回收再利用。 在欧洲，请联系您的 OK International 经销商，以获取可用的回收选项建议...
- Page 8 系统组成及功能识别 MFR-PS1100 MFR-H2-ST MFR-H1-SC 请参见插页获得相关得手柄操作说明 首次安装和操作。 将手柄连接到电源设备输出接口。 将选择的焊嘴插入到手柄中。 用力推动焊嘴到底，直到其就位为止（请参阅每 个手柄随附的使用说明）。 将手柄放入相关工作台。 向工作台海绵（不含硫）添加蒸馏水。 (MFR-2200) 使用选择开关选择所需的通道。 可选择左通道、右通道，或两者 （选择开关处于中心位置时可同时运行两个通道） 将电源线插入具有额定输入线电压的接地壁装插座中。 要开启设备，请按下交流电源开关。 交流电源 LED 指示灯应亮起绿色。 设备必须接地，否则设备将停止工作，同时交流电源指示灯亮起红色。 设备无法在已经使用隔离变压器的电网中工作。 交流电源开关 交流电源 LED 指示灯 通道 LED 指示灯 通道开关 输出接口 MFR-H4-TW 始终使用焊嘴拆卸垫更换焊嘴。 MFR-PS2200 用于焊接手柄的 WS1 或 用于镊型手柄的 MFR-WSPT 无...
- Page 9 系统规格 10- 40°C 操作环境温度 55°C 最高内部温度 100- 240 VAC，接地电路 输入线电压 50/60 Hz 输入线频率 功率消耗 MFR-1100 最大 90 瓦（两个通道同时打开） MFR-2200 最大 170 瓦（两个通道同时打开） 在 22°C 环境温度下每个通道最大 60 瓦 最大输出功率 450--480 KHz 输出频率 183cm (18/3) SJT 电源线（3 线） 尺寸 (w x d x h) MFR-1100 90mm (3.5”) 、...
- Page 10 MFR-UK4 升级套件： 镊型手柄和 MFR-WSPT 工作台 AC-CP2 焊嘴拆卸垫 MFR-CA2 用于 MFR-H2-ST 手柄的线圈组 MFR-PM70 功率表，MFR，0-70W 刻度 焊接与返修焊嘴 OKi 为每款手柄提供了涵盖所有种类的焊嘴。 有关全部选件的最新清单，请访问我们的 网址 www.okinternational.com MFR-H2-ST 焊嘴手柄 SxV 系列产品焊接和接触焊接焊嘴 用于清洁 BGA 垫的 CxV“清洁”刀片焊嘴 MFR-H1-SC 焊嘴手柄 SxP 焊接焊嘴 RxP 返修焊嘴 MFR-H4-TW 精密镊型手柄 用于 SMD 返修的 TxP 系列焊嘴...
- Page 11 ® SmartHeat 与校准 每个焊嘴都装有一个自调加热器，它可以‘感知’自身的温度并严格保持预设的闲置温度， ® 以延长加热焊嘴的寿命；所有操作均由 OK International 的专有 SmartHeat 技术控制。 该焊嘴温度由加热器的固有金属性质所确定；不 需 要 进 行 外 部 调 节 或 外 部 设 备 。 输送 到焊嘴的功率根据热负载的直接响应而自动变化。 这将消除传统焊铁中与电气开关元件相 关联的峰值脉冲和瞬变现象。 如有任何问题，请随时联系 OK International 代表。 保修 自第一个买主购买之日起的一年内，OK International 对 MFR 系列产品在材料或工艺方面 的缺陷提供保修。...
- Page 12 通電後，焊嘴溫度會超過 300°C。請牢記以下注意事項以免受到傷害或損壞設備： • 切勿接觸手柄的任何金屬部分 • 切勿在易燃物附近使用 • 切勿使用本手冊中沒有介紹的設備功能 • 只使用原廠的 MFR 更換零件 • 在通風良好的區域中使用 • 切勿在手潮濕的情況下使用設備 • 只連接至已適當接地的電源插座，以防止發生電擊的危險。 • 務必將手柄放回到工作台，以防止意外燒傷自己或週遭物品。 • 此設備不是供身體、知覺、心理功能有問題，或缺乏經驗及知識的人員 (包括小 孩) 使用，除非負責其安全的人員在旁監督或提供有關使用設備的指示。 • 應該有人監督小孩，以確保他們不會玩設備。 儘管系統提供了優秀的 EOS（電性過壓）保護，仍應將定期檢查設備電線納入標準的操作 員維護程序中。 廢棄電子電機設備管制指令 - WEEE (2002/96/EC). 當顧客不再需要此產品，且如果無法再次利用，我們將要求顧客不 要將產品當作未分類的都市廢棄物處理，而是應當將產品適當的回 收再利用。在歐洲，請與您的 OK International 經銷商連絡，您將 可獲得可用之回收選項的建議...
- Page 13 功能內容及識別 MFR-PS1100 MFR-H2-ST MFR-H1-SC 首次安裝與操作。 將手柄連接到電源裝置的輸出接頭。 將您選取的焊嘴插入手柄中。用力推焊嘴直到固定住 (請參閱每一個手柄隨附的 指示)。 將手柄放入相關的工作台。 將蒸餾水加到工作台海綿 (無硫磺)。 (MFR-2200) 使用選擇器開關來選取所需的頻道。可以選取左、右頻道或選取兩 者 (選擇器開關位於中央位置會同時執行這兩個頻道)。 將電源線插入具有額定輸入線電壓的接地壁裝插座中。 若要開啟裝置，請按下交流電開關。交流電 LED 應該亮起並呈現綠色。 裝置必須接地，否則將無法運作，而且交流電 LED 將亮起並呈現紅色。 裝置將無法在已使用隔離變壓器的電網中運作。 交流電開關 交流電 LED 頻道 LED 頻道切換器 輸出接頭 MFR-H4-TW 請參閱插入相關手柄的操作指南 務必使用焊嘴拆卸墊來更換焊嘴。 MFR-PS2200 WS1 焊接手柄 或 MFR-WSPT 鑷子手柄 無...
- Page 14 10 - 40°C 操作環境溫度 55°C 最高內部溫度 100- 240 VAC，接地電路 輸入線電壓 50/60 Hz 輸入線頻率 功率消耗 MFR-1100 最大為 90 瓦.(兩個頻道都開啟時) 頻道 LED MFR-2200 最大為 170 瓦.(兩個頻道都開啟時) • 綠色 --- 開啟/就緒 在 22°C 的環境溫度中每個頻道最大為 60 瓦 最大輸出功率 • 紅色 --- 開啟連接：焊嘴、接頭 450--480 KHz 輸出頻率...
- Page 15 升級套件：焊嘴手柄與 WS1 工作台 MFR-UK4 升級套件：鑷子手柄與 MFR-WSPT 工作台 AC-CP2 焊嘴拆卸墊 MFR-CA2 MFR-H2-ST 手柄的線圈組 MFR-PM70 電錶，MFR，0-70W 刻度 焊接及重做焊嘴 OKi 為每一個手柄提供各式各樣的焊嘴。如需所有選購品的最新清單，請造訪我們 的網站：www.okinternational.com MFR-H2-ST 焊嘴手柄 SxV 系列產品焊接與接觸焊接焊嘴 清潔 BGA 墊的 CxV 清潔刀鋒型焊嘴 MFR-H1-SC 焊嘴手柄 SxP 焊接焊嘴 RxP 重做焊嘴 MFR-H4-TW 精密鑷子手柄 重做 SMD 的 TxP 系列焊嘴...
- Page 16 ® SmartHeat 與校準 每個焊嘴都裝有一個自調加熱器，用來感知自身溫度並嚴格保持其預設的閒置溫度，以延 ® 長加熱器焊嘴的使用壽命；全都由 OK International 的專利 SmartHeat 技術所控制。焊 嘴溫度由加熱器的固有金屬性質所確定；不 需 要 進 行 外 部 調 節 ， 也 不 需 外 部 設 備 。 輸 送到焊嘴的功率根據熱負載的直接回應而自動變化。這將消除與傳統焊鐵中電氣開關元件 關聯的峰值脈衝和瞬變現象。如有任何問題，請隨時聯絡 OK International 代表。 保固 自第一個買主購買之日起的一年內，OK International 對 MFR 在材料或製成品方面的缺陷 提供保固。此保固不包含正常的維護，且不保固由任何開啟、誤用、違規操作、經改動或...
- Page 17 電源が投入された状態では、チップの温度は 300°C まで上昇します。以下の注意に従わ なかった場合、ユーザの負傷あるいは装置の破損につながることがあります。 • ホルダーのいかなる金属部にも触れてはいけません。 • 可燃物の近くで使用してはいけません。 • ユニットを本書に記載した目的以外に使用しないでください。 • 純正 MFR 交換部品のみを利用してください。 • 十分に換気された場所で使用してください。 • 濡れた手で装置に触れてはいけません。 • 必ず適切に接地されたコンセントに接続してください。 • ホルダーまたはその周辺を誤って焼かないように、ホルダーは必ずワークス テーションに戻してください。 • この器具は、身体能力、感覚能力、認知能力が低下している場合 (子供も含 みます)、または経験および知識がない場合、本器具の使用に関する安全に責 任が持てる人物による監督または指示がない限り、使用しないでください。 • 子供がこの器具で遊ばないように気を付けてください。 システムには、高度な EOS (Electrical Overstress) 保護が与えられていますが、標準オペ レータ保守手順の一環として電源ケーブルに対する定期的点検を行うべきです。 廃電気電子機器指令- WEEE (2002/96/EC) OK インターナショナルは、製品を廃棄する場合や再利用がで きなくなった場合、顧客が選別なしの地方自治体のゴミに処分...
- Page 18 各部の名称と特長 MFR-PS1100 MFR-H1-SC MFR-H2-ST 初期設定および操作 ホルダーを電源の出力コネクターに接続します。 目的のチップまたはカートリッジをホルダーに差し込みます。完全に止まる まで、チップまたはカートリッジを押し込みます (各ホルダーの説明を参照 してください)。 ホルダーを付属のワークスタンドに置きます。 蒸留水をワークスタンドスポンジ (硫黄を含まないスポンジ) に付けます。 ホルダーへの差し込みについては操作説明書を参照 (MFR-2200) セレクタースイッチを使用して、目的のチャンネルを選択します 。左か右、または両方のいずれかを選択します (両方のチャンネルを同時に 実行する場合、セレクタースイッチを真ん中に合わせます)。 電源ケーブルを、入力電圧の、接地済みのコンセントに接続してください。 電源を ON にするには、AC 電源スイッチを押します。AC 電源 LED が緑色に 点灯します。 装置は接地されている必要があります。接地されていない場合、電源は入ら ず、AC 電源 LED は赤く点灯します。 装置は、絶縁変圧器が使用されている電気回路網では機能しません。 チップを変更する場合、必ずチップ取り外しパッドを使用してください。 Auto-Sleep および Auto Off チップを長持ちさせるため、ハンダホルダー...
- Page 19 • 赤 --- オープン接続: チップ、コネクター • オフ -- チャンネルが選択されていないか 、チャンネルが Auto Off 状態 (電 源スイッチを回すとリセットされま す) システム仕様 使用気温 最大エンクロージャ温度 入力線間電圧 入力線間周波数 消費電力 MFR-1100 170 W 以下（両方のチャンネルが選択されている場合） MFR-2200 170 W 以下（両方のチャンネルが選択されている場合） 最高出力 出力周波数 電源ケーブル (3 芯) 寸法 w/d/h MFR-1100 90mm (3.5”)/297mm (8”)/142 mm (5.6) MFR-2200 122mm (4.8 )/200mm (8 )/152.5mm (6 )
- Page 20 AC-CP2 ハンダカートリッジ/チップ取り外しパッド MFR-CA2 MFR-H2-ST ホルダーのコイルアセンブリ MFR-PM70 パワーメーター、MFR、0-70W スケール ハンダおよび再加工チップ/カートリッジ OK インターナショナルは、各ホルダー用の包括的なカートリッジおよびチップを提供 しています。すべてのオプションの最新リストについては、Web サイト (www.okinternational.com) を参照してください。 MFR-H2-ST ソルダカートリッジホルダー SxV シリーズ製品ハンダおよび修正ハンダチップ CxV “Clean-up” ブレードチップ、BGA パッドクリーンアップ用 MFR-H1-SC ハンダチップホルダー SxP ハンダカートリッジチップ RxP 再加工カートリッジチップ MFR-H4-TW Precision TxP シリーズカートリッジ、SMD 再加工用 ® SmartHeat & Calibration 各カートリッジまたはチップには自己調整型ヒータが備えられています。自己調整型ヒ ータは、ヒータ自身の温度を検知しチップの耐用期間中、前もって設定されたヒータア イドリング温度を厳密に維持します。これらは、すべて弊社独自の...
- Page 21 MFR-H2-ST ホルダーは、交換可能なコイルアセンブリ (MFR-CA2) を使用します。OK イ ンターナショナル社は、コイルアセンブリに関して、通常使用した場合、30 日間保証 します。 保証およびサポートの連絡先の詳細については、www.okinternational.com 理店を探してください。 OK インターナショナル社の Web ページ (www.okinternational.com) をご覧くださ い。この Web ページには、システム、付属品、技術解説などの情報が記載され ています。 전원을 연결하면 팁 온도가 300°C이상 될 수 있습니다. 다음 예방대책을 준수하지 않으면 사용자가 상해를 입거나 장치가 손상될 수 있습니다: • 핸드피스의...
- Page 23 제품의 내용 및 특징 확인 MFR-PS1100 MFR-H2- MFR-H1- 관련 핸드피스 삽입 작동 지침 참조 초기 설정 및 작동방법. 핸드피스를 파워단자 출력 커넥터에 연결하십시오. 선택한 팁 또는 카트리지를 핸드피스 안으로 삽입하십시오. 팁 또는 카트리지 가 완전히 장착될 때까지 밀어 넣으십시오(각 핸드피스마다 제공된 지침 참조). 핸드피스를...
- Page 24 • 꺼짐 ---- 채널이 선택되지 않거나 채널이 자동 꺼짐(전원 LED 표시기 및 그 의미 스위치가 원위치로 되돌아와 재시작) 시스템 상세사양 대기 작동 온도 최대 봉합 온도 입력 주파수 전력 소비 MFR-1100 MFR-2200 최대 출력 전압. 출력 주파수 파워 코드 3가닥 치수 너비 x 길이 x 높이 MFR-1100 MFR-2200 인증서...
- Page 25 MFR-PM70 계측기, MFR, 0-70W 까지 측정 인두 및 리워크 팁과 카트리지 OKi사는 각 핸드피스에 맞는 범위의 카트리지와 팁을 제공하고 있습니다. 최신 옵션에 관 한 목록은 당사 웹사이트 www.okinternational.com를 방문하여 주십시오. MFR-H2-ST 인두 카트리지 핸드피스 SxV 시리즈 제품 인두 및 수정용 인두 팁...
- Page 26 보증 OK International은 정품제품 구입 후 1년 동안 제품자체 또는 사용시 발생하는 문제에 대 하여 MFR제품을 보증합니다. 이 보증에는 일반적인 정비사항은 포함되지 않습니다. 본 제품을 오용, 남용, 변경 및 손상을 준 경우에도 적용되지 않습니다. 보증 기간 내에 본 제 품에 하자가 생긴 경우에는, OK International사는 무상으로 수리 또는 교환해 드립니다. 수리...
