Quick Links
(CQ-C500U)
• Please read these instructions carefully before using this product and keep this manual for future reference.
• Prière de lire ces instructions attentivement avant d'utiliser le produit et garder ce manuel pour l'utilisation ultérieure.
• Lea con atención estas instrucciones antes de utilizar el producto y guarde este manual para poderlo consultar en el futuro.
Supplied Hardware/Matériel d'installation/Accesorios suministrados
No.
Item
Mounting Collar
Cadre de montage
1
Collar de montaje
YEFX0217263A
Power Connector
Connecteur d'alimentation
2
Conector de alimentación
Trim Plate
Plaque de garniture
3
Placa de guarnición
4 , 5 and 6 consist of a set. (YEP0FZ5698) / 4 , 5 et 6 constituent un jeu. (YEP0FZ5698) / 4 , 5 y 6 forman un juego. (YEP0FZ5698)
Notes:
• The number in parentheses underneath each accessory part name is the part number for maintenance and service.
• Accessories and their part numbers are subject to modification without prior notice due to improvements.
• Mounting Collar and Trim Plate are mounted on the main unit at shipment.
Remarques:
• Le nombre entre parenthèses au-dessous du nom de chaque accessoire représente la référence de la pièce pour l'entretien et la réparation.
• Les accessoires et leurs références sont sujets à changement sans préavis en vue de l'amélioration.
• Le cadre de montage et la plaque de garniture sont montés sur l'appareil principal lors de l'expédition.
Notas:
• Los números que aparecen entre paréntesis debajo del nombre de cada accesorio son los números de pieza para fines de mantenimiento y servicio técnico.
• Los accesorios y sus números de pieza están sujetos a modificaciones sin previo aviso por razones de mejora del producto.
• El collar de montaje y la placa de guarnición se montan en la unidad principal al salir de fábrica.
Panasonic Consumer
Electronics Company,
Division of Panasonic
Corporation of North America
One Panasonic Way, Secaucus,
New Jersey 07094
http://www.panasonic.com
© 2007 Matsushita Electric Industrial Co., Ltd. All Rights Reserved.
Diagram
YGAJ021012
YEFC051011
Panasonic Sales Company,
Division of Panasonic Puerto
Rico, Inc. ("PSC")
Ave. 65 de Infanteria, Km. 9.5
San Gabriel Industrial Park,
Carolina, Puerto Rico 00985
http://www.panasonic.com

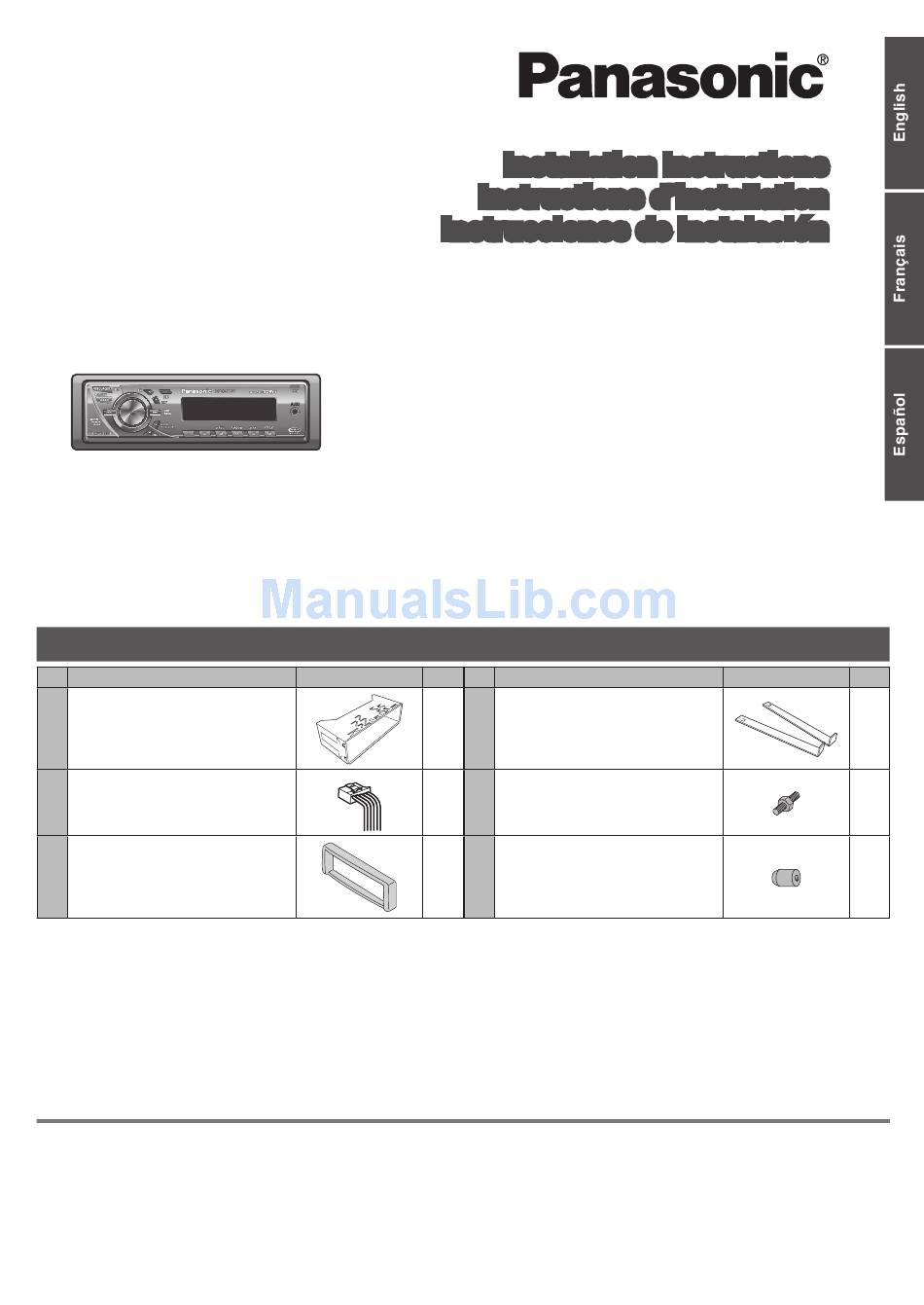

Installation Instructions
Instructions d'installation
Instrucciones de instalación

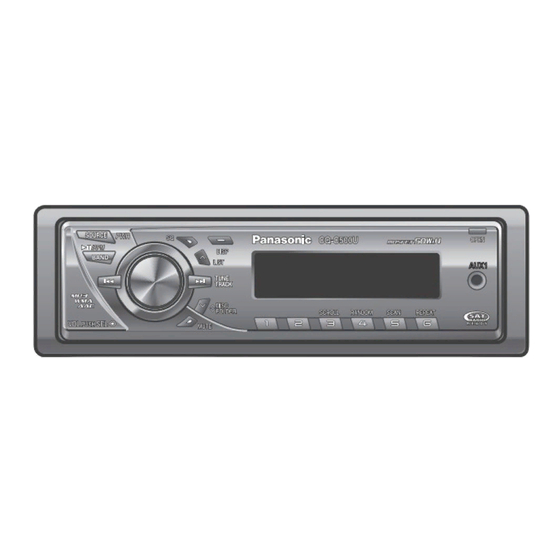

AAC WMA MP3 CD Player/Receiver
Récepteur/lecteur CD avec lecture AAC/WMA/MP3
Reproductor de CD, AAC, WMA y MP3/receptor
Model:
WMA MP3 CD Player/Receiver
Récepteur/lecteur CD avec lecture WMA/MP3
Reproductor de CD, WMA y MP3/receptor
Model:
Q'ty
No.
Item
Lock Cancel Plate
Plaque antiblocage
1
4
Placa de cancelación de bloqueo
Mounting Bolt (5 mm )
Boulon de fixation (5 mm )
1
5
Perno de montaje (5 mm )
Rubber Bushing
Bague en caoutchouc
1
6
Buje de goma
Panasonic Canada Inc.
5770 Ambler Drive,
Mississauga, Ontario
L4W 2T3
http://www.panasonic.ca
YGFM294421 FT1007-0
- -
- -
CQ-C500U
CQ-C300U
Diagram
Printed in China
Imprimé en Chine
Impreso en China
Q'ty
2
1
1
