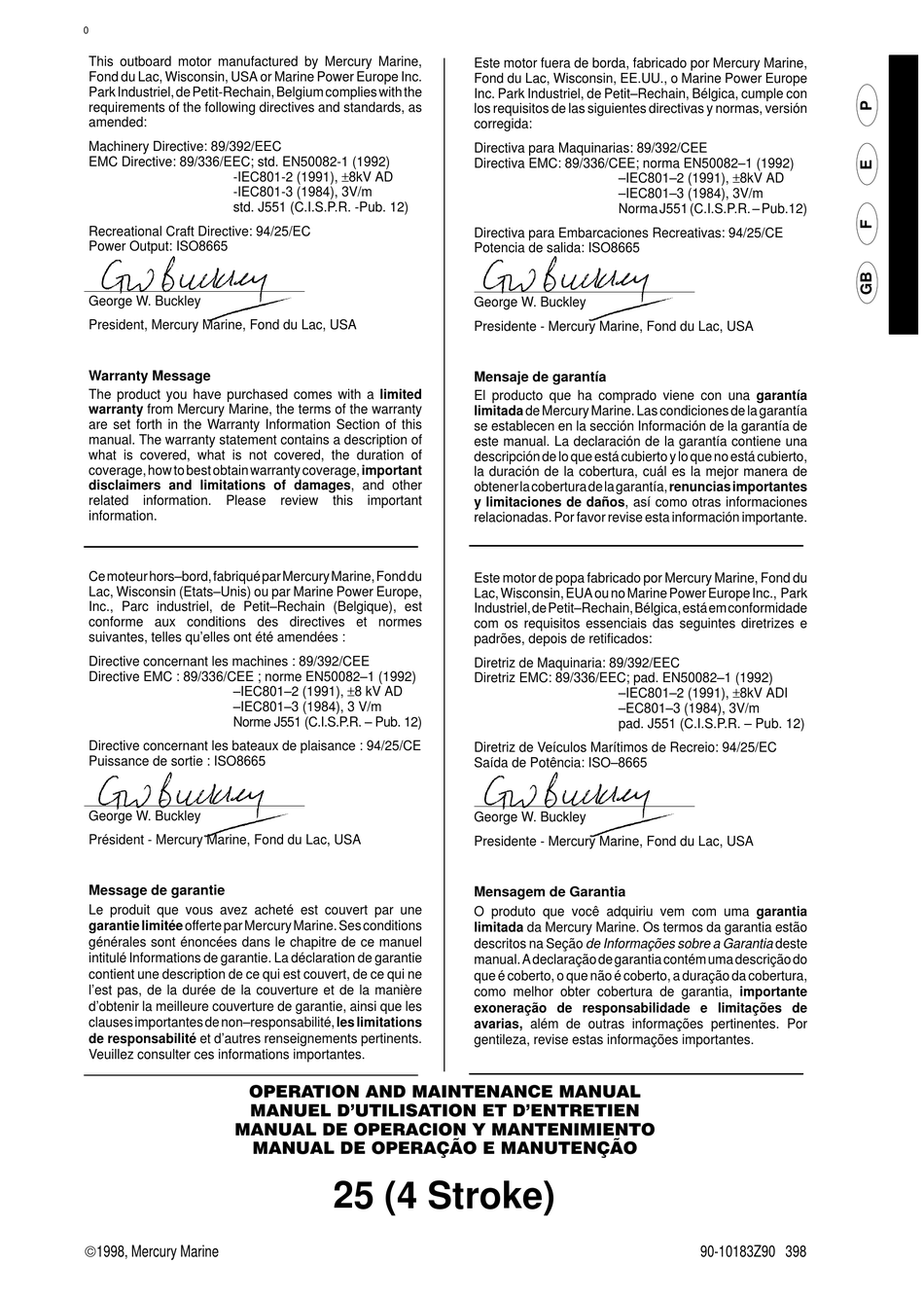

This outboard motor manufactured by Mercury Marine,
Fond du Lac, Wisconsin, USA or Marine Power Europe Inc.
Park Industriel, de Petit-Rechain, Belgium complies with the
requirements of the following directives and standards, as
amended:
Machinery Directive: 89/392/EEC
EMC Directive: 89/336/EEC; std. EN50082-1 (1992)
-IEC801-2 (1991), ±8kV AD
-IEC801-3 (1984), 3V/m
std. J551 (C.I.S.P.R. -Pub. 12)
Recreational Craft Directive: 94/25/EC
Power Output: ISO8665
George W. Buckley
President, Mercury Marine, Fond du Lac, USA
Warranty Message
The product you have purchased comes with a limited
warranty from Mercury Marine, the terms of the warranty
are set forth in the Warranty Information Section of this
manual. The warranty statement contains a description of
what is covered, what is not covered, the duration of
coverage, how to best obtain warranty coverage, important
disclaimers and limitations of damages, and other
related
information.
Please
information.
Ce moteur hors–bord, fabriqué par Mercury Marine, Fond du
Lac, Wisconsin (Etats–Unis) ou par Marine Power Europe,
Inc., Parc industriel, de Petit–Rechain (Belgique), est
conforme aux conditions des directives et normes
suivantes, telles qu'elles ont été amendées :
Directive concernant les machines : 89/392/CEE
Directive EMC : 89/336/CEE ; norme EN50082–1 (1992)
–IEC801–2 (1991), ±8 kV AD
–IEC801–3 (1984), 3 V/m
Norme J551 (C.I.S.P.R. – Pub. 12)
Directive concernant les bateaux de plaisance : 94/25/CE
Puissance de sortie : ISO8665
George W. Buckley
Président - Mercury Marine, Fond du Lac, USA
Message de garantie
Le produit que vous avez acheté est couvert par une
garantie limitée offerte par Mercury Marine. Ses conditions
générales sont énoncées dans le chapitre de ce manuel
intitulé Informations de garantie. La déclaration de garantie
contient une description de ce qui est couvert, de ce qui ne
l'est pas, de la durée de la couverture et de la manière
d'obtenir la meilleure couverture de garantie, ainsi que les
clauses importantes de non–responsabilité, les limitations
de responsabilité et d'autres renseignements pertinents.
Veuillez consulter ces informations importantes.
OPERATION AND MAINTENANCE MANUAL
MANUEL D'UTILISATION ET D'ENTRETIEN
MANUAL DE OPERACION Y MANTENIMIENTO
MANUAL DE OPERAÇÃO E MANUTENÇÃO
1998, Mercury Marine
90-10183Z90
review
this
important
25 (4 Stroke)
Este motor fuera de borda, fabricado por Mercury Marine,
Fond du Lac, Wisconsin, EE.UU., o Marine Power Europe
Inc. Park Industriel, de Petit–Rechain, Bélgica, cumple con
los requisitos de las siguientes directivas y normas, versión
corregida:
Directiva para Maquinarias: 89/392/CEE
Directiva EMC: 89/336/CEE; norma EN50082–1 (1992)
–IEC801–2 (1991), ±8kV AD
–IEC801–3 (1984), 3V/m
Norma J551 (C.I.S.P.R. – Pub.12)
Directiva para Embarcaciones Recreativas: 94/25/CE
Potencia de salida: ISO8665
George W. Buckley
Presidente - Mercury Marine, Fond du Lac, USA
Mensaje de garantía
El producto que ha comprado viene con una garantía
limitada de Mercury Marine. Las condiciones de la garantía
se establecen en la sección Información de la garantía de
este manual. La declaración de la garantía contiene una
descripción de lo que está cubierto y lo que no está cubierto,
la duración de la cobertura, cuál es la mejor manera de
obtener la cobertura de la garantía, renuncias importantes
y limitaciones de daños, así como otras informaciones
relacionadas. Por favor revise esta información importante.
Este motor de popa fabricado por Mercury Marine, Fond du
Lac, Wisconsin, EUA ou no Marine Power Europe Inc., Park
Industriel, de Petit–Rechain, Bélgica, está em conformidade
com os requisitos essenciais das seguintes diretrizes e
padrões, depois de retificados:
Diretriz de Maquinaria: 89/392/EEC
Diretriz EMC: 89/336/EEC; pad. EN50082–1 (1992)
–IEC801–2 (1991), ±8kV ADI
–EC801–3 (1984), 3V/m
pad. J551 (C.I.S.P.R. – Pub. 12)
Diretriz de Veículos Marítimos de Recreio: 94/25/EC
Saída de Potência: ISO–8665
George W. Buckley
Presidente - Mercury Marine, Fond du Lac, USA
Mensagem de Garantia
O produto que você adquiriu vem com uma garantia
limitada da Mercury Marine. Os termos da garantia estão
descritos na Seção de Informações sobre a Garantia deste
manual. A declaração de garantia contém uma descrição do
que é coberto, o que não é coberto, a duração da cobertura,
como melhor obter cobertura de garantia, importante
exoneração de responsabilidade e limitações de
avarias, além de outras informações pertinentes. Por
gentileza, revise estas informações importantes.
–1
90-10183Z90 398
