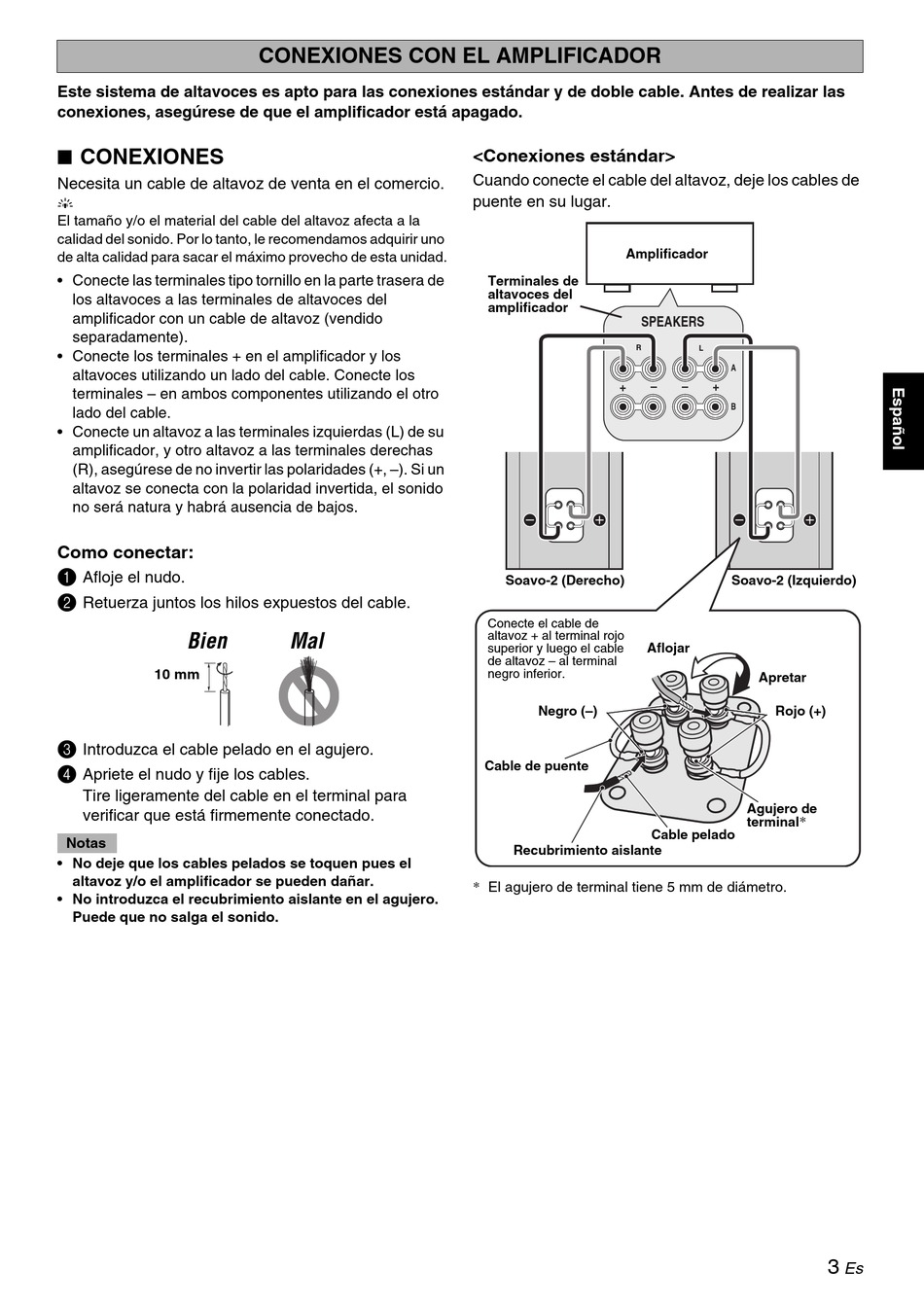

Conexiones Con El Amplificador - Yamaha Soavo-2 Owner's Manual

Este sistema de altavoces es apto para las conexiones estándar y de doble cable. Antes de realizar las
conexiones, asegúrese de que el amplificador está apagado.
CONEXIONES
Necesita un cable de altavoz de venta en el comercio.
y
El tamaño y/o el material del cable del altavoz afecta a la
calidad del sonido. Por lo tanto, le recomendamos adquirir uno
de alta calidad para sacar el máximo provecho de esta unidad.
• Conecte las terminales tipo tornillo en la parte trasera de
los altavoces a las terminales de altavoces del
amplificador con un cable de altavoz (vendido
separadamente).
• Conecte los terminales + en el amplificador y los
altavoces utilizando un lado del cable. Conecte los
terminales – en ambos componentes utilizando el otro
lado del cable.
• Conecte un altavoz a las terminales izquierdas (L) de su
amplificador, y otro altavoz a las terminales derechas
(R), asegúrese de no invertir las polaridades (+, –). Si un
altavoz se conecta con la polaridad invertida, el sonido
no será natura y habrá ausencia de bajos.
Como conectar:
1
Afloje el nudo.
2
Retuerza juntos los hilos expuestos del cable.
Bien
10 mm
3
Introduzca el cable pelado en el agujero.
4
Apriete el nudo y fije los cables.
Tire ligeramente del cable en el terminal para
verificar que está firmemente conectado.
Notas
• No deje que los cables pelados se toquen pues el
altavoz y/o el amplificador se pueden dañar.
• No introduzca el recubrimiento aislante en el agujero.
Puede que no salga el sonido.

CONEXIONES CON EL AMPLIFICADOR

Mal
<Conexiones estándar>
Cuando conecte el cable del altavoz, deje los cables de
puente en su lugar.
Amplificador
Terminales de
altavoces del
amplificador
SPEAKERS
R
+
Soavo-2 (Derecho)
Conecte el cable de
altavoz + al terminal rojo
Aflojar
superior y luego el cable
de altavoz – al terminal
negro inferior.
Negro (–)
Cable de puente
Recubrimiento aislante
* El agujero de terminal tiene 5 mm de diámetro.
L
A
– – +
B
Soavo-2 (Izquierdo)
Apretar
Rojo (+)
Agujero de
terminal *
Cable pelado
3
