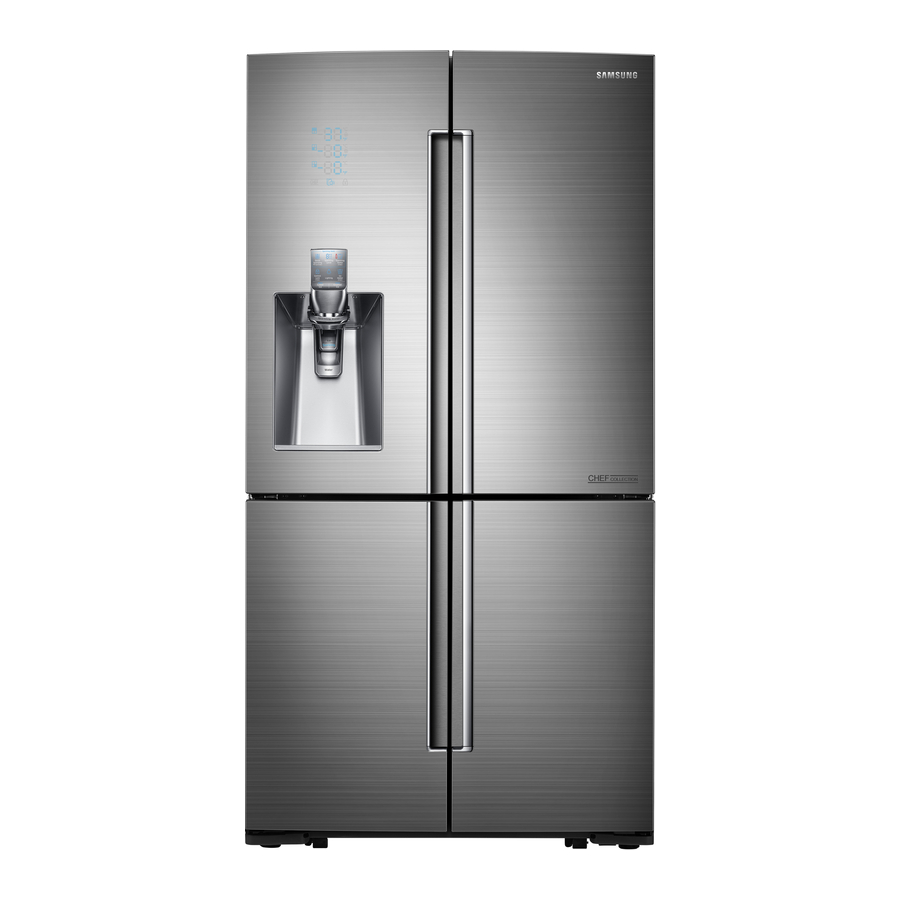

Samsung RF24J9960S4 User Manual
  1. Manuals
  2. Brands
  3. Samsung Manuals
  4. Refrigerator
  5. RF24J9960S4
  6. User manual

Samsung RF24J9960S4 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

This manual is made with 100 % recycled paper.
Free Standing Appliance
DA68-03013A-13.indb 1
DA68-03013A-13.indb 1
Refrigerator

user manual

imagine
the possibilities
Thank you for purchasing this Samsung product.
2015. 8. 26.
2015. 8. 26.
10:29
10:29

Advertisement

Table of Contents
loading

Related Manuals for Samsung RF24J9960S4

Summary of Contents for Samsung RF24J9960S4

  • Page 1: User Manual

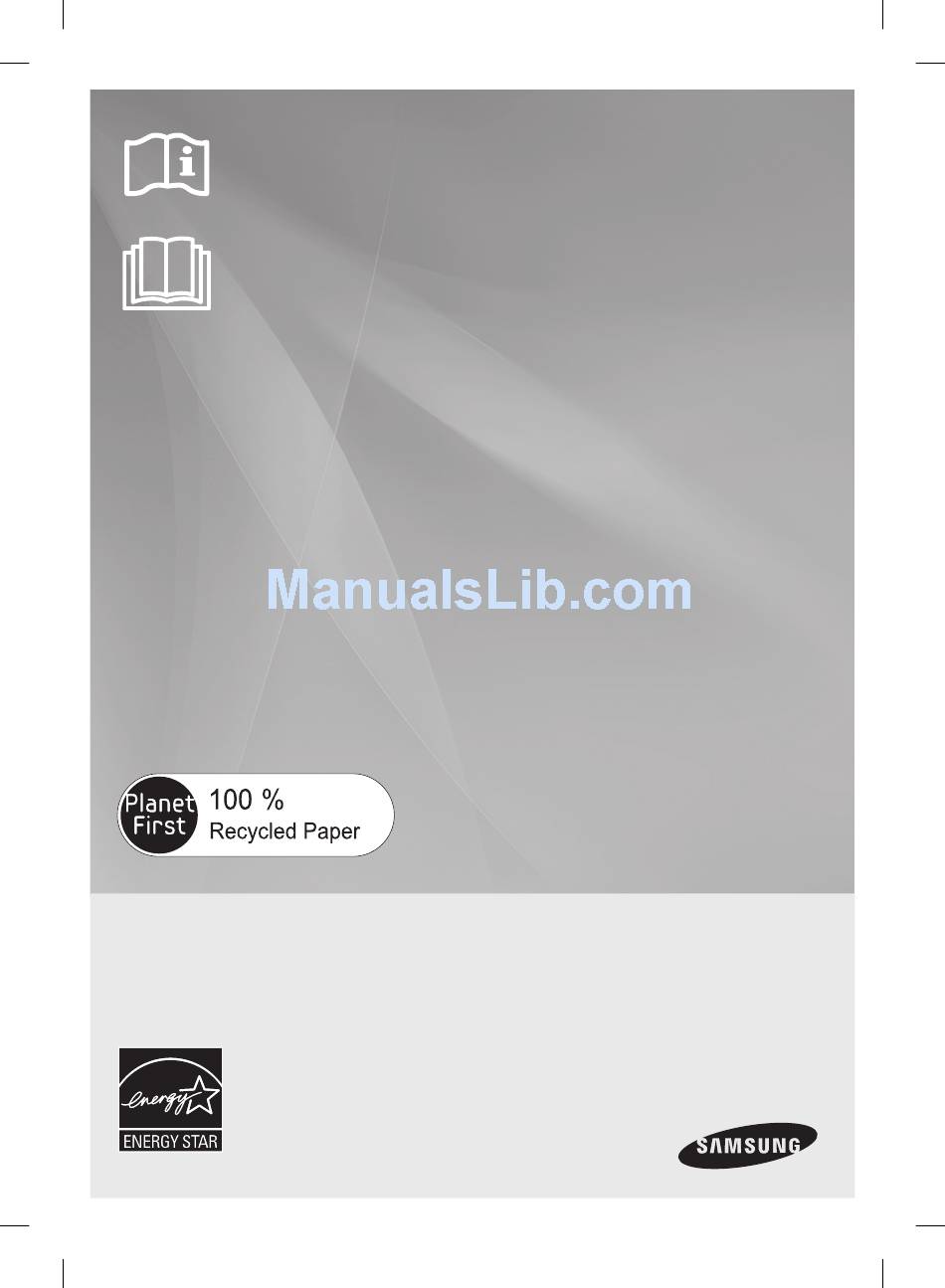

    Refrigerator user manual This manual is made with 100 % recycled paper. imagine the possibilities Thank you for purchasing this Samsung product. Free Standing Appliance DA68-03013A-13.indb 1 DA68-03013A-13.indb 1 2015. 8. 26. 2015. 8. 26. 10:29 10:29...
  • Page 2 Safety information Important safety symbols and SAFETY INFORMATION precautions: Before using your new Samsung French Door Refrigerator, please read this manual thoroughly to ensure that you know how to operate the features WARNING and functions that your new appliance offers safely Hazards or unsafe practices that may result in and effi...
  • Page 3 These warning symbols are here to prevent • Do not use aerosols near the refrigerator. injury to you and others. - Using aerosols near the refrigerator may cause Please follow them carefully. an explosion or fi re. After reading this section, keep it in a safe •...
  • Page 4 • Never use gas pipes, telephone lines, or other WARNING potential lightning attractors as an electrical ground. CRITICAL USAGE WARNINGS - Improper use of the grounding plug can result in a risk of electric shock. • Do not insert the power plug into a wall If it is necessary to use an extension cord, use socket with wet hands.
  • Page 5 • If you experience diffi culty changing a non-LED • Do not damage the refrigerant circuit. light, contact a Samsung service center. • Do not spray volatile material such as • If the product is equipped with LED lamps, do insecticide onto the surface of the appliance.
  • Page 6 - There is a risk of electric shock or fi re. performed by a 3rd party on this fi nished appliance are not covered under Samsung warranty service, nor is Samsung responsible for safety issues that result from 3rd party modifi cations.
  • Page 7 CAUTION WARNING CLEANING CAUTIONS CRITICAL DISPOSAL WARNINGS • Do not spray water directly on the inside or outside the refrigerator. • DANGER : Risk of child entrapment. - There is a risk of fi re or electric shock. Before you throw away your old •...
  • Page 8 ADDITIONAL TIPS FOR Saving Energy Tips PROPER USAGE - Install the appliance in a cool, dry room with adequate ventilation. • In the event of a power failure, call the local Ensure that it is not exposed to direct sunlight offi...
  • Page 9 1. Regulatory Notice 1.1 FCC Notice FCC CAUTION: CAUTION Any changes or modifi cations not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Contains Transmitter Module FCC ID: A3LSWL-B70F This device complies with Part 15 of FCC Rules. Operation is Subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received including interference that cause undesired operation.
  • Page 10 1. Regulatory Notice 1.2 IC Notice Contains Transmitter Module IC: 649E - SWLB70F The term “IC” before the radio certifi cation number only signifi es that Industry Canada technical specifi cations were met. Operation is subject to the following two conditions : (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

  • Page 11: Getting Ready To Install The Refrigerator

    Setting up your French Door Refrigerator GETTING READY TO INSTALL THE REFRIGERATOR 2” 2” Congratulations on your purchase of the Samsung (50 mm) (50 mm) refrigerator. We hope you enjoy the state-of-art features and effi ciencies that this new appliance offers. 123°...

  • Page 12: Removing The Refrigerator Doors

    When moving your refrigerator REMOVING THE REFRIGERATOR DOORS To prevent fl oor damage, be sure the front leveling legs are in the up position (above the fl oor). If the refrigerator is too large to pass through your doorways easily, you can remove the refrigerator Refer to “HOW TO LEVEL THE REFRIGERATOR”...
  • Page 13 2-1. From the right hinge, slide Pusher (E) to the DISASSEMBLING THE front to remove. (Optional) REFRIGERATOR DOORS 1. With the door closed, remove the 6 screws holding the Top Cover (A) with a Phillips (+) Screwdriver, and then remove the Top Cover with the entire wire-harnesses attached.
  • Page 14 DISASSEMBLING THE FREEZER RE-ATTACHING THE DOORS REFRIGERATOR DOORS • Be sure to remove the Fridge doors • Be sure to re-attach the Freezer doors before removing the Freezer doors. before re-attaching the Fridge doors. CAUTION CAUTION • Be careful with the wires attached to the bottom •...
  • Page 15 3. With the door open, join the connectors on the 3. Insert the Fixer Lever (B) in the direction of the bottom of the door. arrow, and then fl ip it down to assemble. - Be careful not to step on or damage the connectors.
  • Page 16 6. Attach the front of the Top Cover, and then LEVELING THE REFRIGERATOR press down on its back until it lies fl at. Re- AND ADJUSTING THE DOOR attach the screws. HEIGHT AND THE GAP BETWEEN THE DOORS HOW TO LEVEL THE REFRIGERATOR If the Refrigerator is not level, it can cause one Fridge door to be lower than the other.
  • Page 17 HOW TO ADJUST THE DOOR Snap Rings included with the refrigerator: HEIGHT If any one of the doors is lower 1 mm 1 mm 1.5 mm 1.5 mm 2 mm 2 mm 2.5 mm 2.5 mm than the other: • Check if the Refrigerator is level before adjusting the HOW TO ADJUST THE DOOR GAP door.

  • Page 18: Installing The Water Dispenser Line

    3. Connect the water line installation kit to the shut INSTALLING THE WATER off valve. DISPENSER LINE A water dispenser with a fi lter is one of the helpful features on your new refrigerator. To help promote Cold water line Cold water line better health, the water fi...
  • Page 19 1. Connect the household water line to the assembled compression fi tting. - If you are using copper tubing, slip the compression nut ( A ) (not supplied) and ferrule (not supplied) on the copper tubing (not supplied) as shown. - If you are using plastic tubing ( B ), insert the molded end (Bulb) of the plastic tubing ( B ) into the compression fi...
  • Page 20 • Purchase SodaStream 60L Carbonators at the nearest SodaStream retailer or on line at www.sodastream.com. • USE ONLY SodaStream 60L Carbonators. SAMSUNG and SODASTREAM are not legally responsible for any damage, including, but not limited to, property damage caused by gas leakage from the use of generic carbonators (or CO cylinders (60L)).
  • Page 21 3. Push the SodaStream 60L Carbonator into the Support. 4. Lock the SodaStream 60L Carbonator into place by pressing the Lever. • The inner pressure of the Carbonator may make it diffi cult to press the lever down. Hold the lever as shown in the illustration on the right, and then push down.

  • Page 22: Completing The Set Up

    COMPLETING THE SET UP Now that you have your new refrigerator installed in place, you are ready to set up and enjoy the features and functions of the appliance. By completing the following steps, your refrigerator should be fully operational. 1.
  • Page 23 Operating your French Door Refrigerator USING THE MAIN CONTROL PANEL Freezer ( 1 ) Fridge (Hold 3sec for Power Cool) ( 2 ) (Hold 3 sec for Power Freeze) The Fridge button serves two purposes: The Freezer button serves two purposes: - To set the Fridge to your desired To set the Freezer to your desired temperature.
  • Page 24 • Select Chill to set the temperature Chef Pantry ( 3 ) of the Cool Select Room to 30 °F Chill Chef pantry will change to Fish/Meat or (-1 °C). Fridge Mode automatically depending • Select Cool to set the temperature on the set fridge temperature. of the Cool Select Room to 41 °F The Fish/Meat Mode lets you store fi...
  • Page 25 ( 6 ) Door Alarm Cooling Off Mode - North American (US, Canada) Models Only ; The Door Alarm button lets you turn the Cooling Off mode (also called Shop mode), door alarm on and off. is designed for use by retailers when they are If the door alarm is set to On, an alarm displaying refrigerators on the shop fl...
  • Page 26 In addition, you need to: - Connect the Refrigerator and the Smartphone to the same Wi-Fi network in your home. - Install and run the Samsung E-Smart App on your Smartphone (to use the Samsung E-Smart function). In addition, to use the Smart Grid (Demand Response) function, you must register for the service with your electric company.
  • Page 27 • The app supports indoor control only. If the MAC address is not available or • The Samsung E-Smart Ref. app is optimized for there is no Wi-Fi module, ‘----’ is displayed Samsung Electronics Smartphones. (Galaxy S4,...
  • Page 28 Using the SMART GRID (Demand Override Mode When you want to ignore the SMART GRID Response) Function (Demand Response) signal from the Utility This feature monitors energy price and demand Company, you can activate OVERRIDE mode. information from your utility company and sends If OVERRIDE mode is activated, the SMART notifi...
  • Page 29 E-Smart refrigerator remotely for your time specifi ed by the user. convenience using your Samsung smart phone. You can confi gure the time, and this function will save energy during the specifi ed period in a •...
  • Page 30 STAR DISPLAY INDICATORS ( 5 ) Door Open indicator If the door is open for a certain length of time, this indicator icon blinks and the refrigerator beeps. ( 6 ) Dispenser Control Panel Lock If you Lock the Dispenser Control Panel, the Lock icon ( ...
  • Page 31 USING THE DISPENSER ( 1 ) Quick Sparkling / Fill up (3 sec) CONTROL PANEL When you touch the Quick Sparkling button, the (   ) icon lights and the refrigerator makes sparkling water rapidly at the level indicated by the Sparkling Level icon.
  • Page 32 ( 2 ) Sparkling Level ( 5 ) Lighting Touching this button sets the Dispenser The refrigerator can make sparkling water LED lamp (under the display) to in three sparkling levels: low (1), medium continuous mode so that it stays on (2), and high (3).

  • Page 33: Changing The Water Filter

    • To reduce the risk of water damage little water can leak to your property DO NOT use generic WARNING from the opening. brands of water fi lters in your SAMSUNG This is normal. To Refrigerator. minimize the water USE ONLY SAMSUNG BRAND WATER FILTERS.

  • Page 34: Controlling The Temperature

    Removing any residual matter inside the CONTROLLING THE water supply line after installing the water TEMPERATURE fi lter. 1. Turn ON the main water RECOMMENDED FREEZER AND supply if you turned it off when you installed REFRIGERATOR COMPARTMENT the water fi lter. TEMPERATURES 2.
  • Page 35 1 °F (or 1 °C) with each press. indicator does not stop blinking after several hours, See below. please contact a Samsung Service Center. Fahrenheit : 37 °F ➞ 36 °F ➞ 35 °F ➞ 34 °F ➞ 44 °F ➞ 43 °F ➞ 42 °F ➞ 41 °F ➞ 40 °F ➞ 39 °F ➞...
  • Page 36 USING THE CLOD WATER & ICE Maintaining the Ice Bucket • To clean the ice bin/bucket, wash with a mild DISPENSER detergent, rinse well, and dry thoroughly. Do not use harsh or abrasive cleaners or Push the appropriate ice type button to solvents.
  • Page 37 Using the ice off Function check the check the When you select the Ice Off mode, remove all ice water level water level cubes from the bucket. If you leave the ice cubes in the bucket, the ice cubes may clump together, making it diffi cult to remove them.
  • Page 38 Going on vacation... Water clouding phenomenon If you are going on a long vacation or business trip and won’t use the water or ice dispensers for a long • All water provided to the refrigerator time: fl ows through a core alkaline water fi lter. In the fi...
  • Page 39 USING THE SPARKLING WATER FUNCTION (FOR SPARKLING WATER REFRIGERATORS ONLY - OPTIONAL) With a Sodastream CO cylinder installed, your refrigerator can make and dispense sparkling (carbonated) water. Making Sparkling Water To produce sparkling water, press and hold the Sparkling Maker button for 3 seconds. When the carbonation process starts, the short lines inside the cup icon turn on one by one clockwise.
  • Page 40 After dispensing Sparkling water, lift the Sparkling- selector lever up. Do not hang on the Sparkling-selector lever and do not use excessive force to pull it CAUTION down or lift it up. Water Dripping Some time after you have dispensed sparkling water, a few drops of sparkling water can escape from the dispenser.
  • Page 41 Turning Off the Sparkling Water Function To turn off the Sparkling Water function, press the Sparkling Maker button for 3 seconds. Press for 3 Press for 3 seconds seconds Any sparkling water remaining in the Sparkling Water tank after you have turned off the Sparkling Water function can still be dispensed.
  • Page 42 Notes • If you open the refrigerator door while the refrigerator is making sparkling water, it will stop. When you close the door, it will resume making sparkling water in about a minute. • If you keep dispensing sparkling water, the water stream may become unstable or break up. This is caused by changes in pressure in the Sparkling Water Production Tank.

  • Page 43: Parts And Features

    PARTS AND FEATURES Use this page to become more familiar with the parts and features of the Refrigerator. (For Sparkling model Only) Slide in Shelf f Glass shelf Ice Maker Ice Maker Slide in Shelf Chef Pan Crystal Door Bin Cylinder Cover Crisper Drawer Water Filter Cover...
  • Page 44 When the door opens, the interlock switch automatically turns off the auger motor in the ice maker for safety reasons. If the interior or exterior LED lamp has gone out, please contact Samsung service. CHEF PAN Using the Chef Pan for the fi rst time...

  • Page 45: Removing The Refrigerator Accessories

    REMOVING THE REFRIGERATOR Removing bins with covers ACCESSORIES • For bins with covers, open the Door Bin Cover, and then pull the bin out using both hands. 1. Door Bins Compartment • To remove - Simply lift the bin up and pull straight out.
  • Page 46 2. Tempered Glass shelves 4. Vegetable & Fruit Drawers (EZ Fresh Zone) • To remove - Tilt up the front of the shelf in the • Holding the drawer with one hand, lift it up a direction shown (1) and lift it up vertically (2). little bit while pulling it forward, and then pull it Pull the shelf out.
  • Page 47 6. Removing the Shelf Pantry 7. Removing the Deodorizer • Fridge Room TYPE 1 1. Slide out the vegetable drawers. - Pull out the Chef Pantry, and then pull out the Deodorizer while pushing the Deodorizer cover clip up with your fi nger. TYPE 2 - Remove the Chef Pantry drawer, and remove the Deodorizer from inside the fridge room by...

  • Page 48: Cleaning The Refrigerator

    • Do not disassemble or replace the LED type lighting yourself. To replace the LED CAUTION lights, contact a Samsung service center or your authorized Samsung dealer. If you attempt to replace the LED lamps yourself, you risk subjecting yourself to an electric shock or serious personal injury.
  • Page 49 Sparkling Water: Operational Notes • To reduce the processing time, use the Quick Sparkling option. • Be sure to use genuine Soda Stream Cylinders Quick Sparkling sets the Sparkling Level to from authorized resellers. 3 (high). The refrigerator applies the Quick Sparkling setting the next time it makes sparkling water.
  • Page 50 Troubleshooting PROBLEM SOLUTION The refrigerator • Check if the power plug is properly connected. does not work at • Check if the set temperature on the digital display is warmer than the all or it does not freezer or fridge inner temperature. If it is, set the freezer or fridge to a chill suffi...
  • Page 51 You can hear water • This is normal. The bubbling comes from refrigerant circulating through the bubbling in the refrigerator. refrigerator. There is a bad • Check for spoiled food. smell in the • Foods with strong odors (for example, fi sh) should be tightly covered. refrigerator.
  • Page 52 Sparkling water is • Is the water line connected and the shut-off valve opened? not dispensed. • Did you pull down the Sparkling-Selector Lever? (Applicable to Chef Collection models.) • Is the Sparkling Water Production Function Off icon on? Press the Sparkling Maker button for 3 seconds to turn on sparkling water production.
  • Page 53 The taste of the • Decrease the Sparkling Level of the sparkling water. sparkling water is (Sparkling Levels - 1: Low, 2: Medium, 3: High) too high. • Empty the sparkling water tank, and then set the Sparkling Level lower. When the refrigerator makes sparkling water, it will make water at a lower level of carbonation.
  • Page 54 The sparkling • Check if the tap water valve is closed or the hose is bent and if water water dispenses at is being supplied to your home at the normal pressure. If the tap water a slower rate than pressure is too low, the sparkling water maker may not work properly regular water.
  • Page 55 - Connect a Smartphone to the router (AP, Access Point), and then confi rm working normally? that you can browse the Internet on the phone. • Confi rm that the area where you live is properly entered into the Samsung E-Smart App. • Confi rm that the Smart Grid function works correctly.
  • Page 56 OPTIMUM OPERATING ENVIRONMENT FOR SPARKLING WATER Item Descriptions [Water temperature] • Since the temperature of the sparkling water greatly affects the taste of the water, if the temperature of water is not suffi ciently low, you may not be able to get the right taste. “We recommend that you only drink •...
  • Page 57 Item Descriptions [The water supply • If water pressure to the refrigerator is low, check if the water line valve pressure and water is fully open and if the water line is kinked or bent. taste] • If a water purifi er is connected to the refrigerator, there may be insuffi...
  • Page 58 You may obtain the complete corresponding source code for a period of three years after the last shipment of this product by sending an email to mailto:oss.request@samsung.com. It is also possible to obtain the complete corresponding source code in a physical medium such as a CD- ROM;...

  • Page 59: Warranty On Samsung Refrigerator

    Samsung or Samsung authorized service center. Samsung will repair or replace any part found to be defective, at our option and at no charge as stipulated herein, with new or reconditioned parts during the limited warranty period specifi ed above. All replaced parts and products become the property of Samsung and must be returned to Samsung.
  • Page 60 If your refrigerator needs service Do not hesitate to call any Samsung Authorized Service Center nearby giving them your name, address and telephone number when your product is not functioning properly. Warranty Information (CANADA) Limited Warranty for Original Purchaser This Samsung product is warranted by Samsung Electronics Canada Inc. (hereafter referred to as SECA) against...
  • Page 61 memo DA68-03013A-13.indb 61 DA68-03013A-13.indb 61 2015. 8. 26. 2015. 8. 26. 10:30 10:30...
  • Page 62 memo DA68-03013A-13.indb 62 DA68-03013A-13.indb 62 2015. 8. 26. 2015. 8. 26. 10:30 10:30...
  • Page 63 memo DA68-03013A-13.indb 63 DA68-03013A-13.indb 63 2015. 8. 26. 2015. 8. 26. 10:30 10:30...
  • Page 64 How-to Videos and Live Shows * Requires reader to be installed on your smartphone Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center. Country Contact Center Web Site Subsidiaries offi...
  • Page 65 Refrigerador Manual del usuario Este manual ha sido elaborado con papel 100 % reciclado. Imagine las posibilidades Gracias por adquirir este producto Samsung. Electrodoméstico independiente DA68-03013A-13.indb 1 DA68-03013A-13.indb 1 2015. 8. 26. 2015. 8. 26. 10:30 10:30...
  • Page 66 SEGURIDAD Antes de utilizar su nuevo refrigerador de puerta ADVERTENCIA francesa Samsung, lea detenidamente este manual a fi n de aprender a usar las funciones que ofrece Riesgos o prácticas inseguras que pueden de manera segura y efi ciente.
  • Page 67 • No coloque el cable de alimentación sobre un Comuníquese con el centro de contacto objeto metálico, no coloque sobre él ningún para obtener ayuda. objeto pesado, no lo coloque entre objetos ni lo empuje hacia el espacio que hay detrás del Nota.
  • Page 68 - No seguir esta recomendación puede causar PRECAUCIÓN una descarga eléctrica o un incendio debido a una fuga de electricidad. PRECAUCIONES PARA LA • Es necesario quitar toda la película plástica protectora antes de enchufar el producto por INSTALACIÓN primera vez. •...
  • Page 69 - Aleje los dedos de los puntos de agarre. Los químicos, objetos metálicos, etc.) sobre el espacios entre las puertas y el gabinete son electrodoméstico. inevitablemente pequeños. Abra las puertas Esto podría causar una descarga eléctrica, un con cuidado si hay niños cerca. incendio, problemas con el producto o lesiones.
  • Page 70 LED por su cuenta. • Garantía de servicio y modifi cación. - Comuníquese con sus agentes de servicio. - El servicio de garantía de Samsung no cubre los cambios o las modifi caciones • Si entra polvo o agua al refrigerador, desenchúfelo y comuníquese con el centro de...
  • Page 71 aparezcan olores y moho. • No utilice un secador de cabello para secar el interior del refrigerador. • Para obtener el mejor desempeño del producto: • No coloque velas encendidas en el refrigerador - No coloque alimentos muy cerca de las para eliminar los malos olores.
  • Page 72 Revise la etiqueta del compresor en la parte • Algunos alimentos especiales, debido a sus posterior del electrodoméstico o la etiqueta características, pueden conservarse mal del voltaje del interior para constatar qué durante la refrigeración. refrigerante fue utilizado en su refrigerador. •...
  • Page 73 1. Aviso regulatorio 1.1 Aviso de la FCC (Federal Communications Commission) PRECAUCIÓN de la FCC: PRECAUCIÓN Todos los cambios y modifi caciones que no cuenten con la aprobación expresa de la parte responsable del cumplimiento pueden invalidar la autoridad del usuario para operar el equipo. Contiene módulo transmisor FCC ID: A3LSWL-B70F Este aparato cumple con la sección 15 de las Normas de la FCC.
  • Page 74 1. Aviso regulatorio 1.2 Aviso de la IC Contiene módulo de transmisor IC: 649E - SWLB70F El término “IC” antes del número de certifi cación de radio solo signifi ca que cumple con las especifi caciones técnicas de la Industria del Canadá. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) Este aparato no puede causar interferencias perjudiciales, y (2) este aparato debe aceptar la recepción de cualquier interferencia, incluidas aquellas que puedan causar un funcionamiento indeseado.
  • Page 75 35 6/8” (908 mm) Altura “C” 71 3/4” (1822 mm) 68 7/8” (1749 mm) Felicitaciones por haber adquirido este refrigerador Altura total Samsung. Esperamos que disfrute las funciones 90 7/8” (1850 mm) 70” (1777 mm) “D” y ventajas de vanguardia que ofrece este nuevo electrodoméstico.
  • Page 76 Cuando mueva el refrigerador CÓMO RETIRAR LAS PUERTAS DEL REFRIGERADOR Para evitar que se dañe el piso, asegúrese de que las patas de ajuste delanteras estén en posición Si el refrigerador es demasiado grande para vertical (sobre el piso). pasar a través de la entrada, se pueden retirar las Consulte “CÓMO NIVELAR EL REFRIGERADOR”...
  • Page 77 2-1. Desde la bisagra derecha, deslice el DESENSAMBLE DE LAS PUERTAS empujador (E) hacia el frente para extraerlo. DEL REFRIGERADOR (Opcional) 1. Con la puerta cerrada, retire los 6 tornillos que sujetan la cubierta superior (A) con un destornillador Phillips (+) y levante la cubierta superior con todo el haz de cables.
  • Page 78 DESENSAMBLE DE LAS PUERTAS CÓMO VOLVER A COLOCAR LAS DEL CONGELADOR PUERTAS DEL REFRIGERADOR • Debe retirar la puerta del refrigerador • Debe ensamblar la puerta del congelador antes de retirar la puerta del congelador. antes de volver a ensamblar la puerta del PRECAUCIÓN PRECAUCIÓN •...
  • Page 79 3. Con la puerta abierta, una los conectores en la 3. Inserte la palanca de fi jación (B) en la parte inferior de la puerta. dirección de la fl echa y gírela hacia abajo para ensamblarla. - Tenga cuidado de no pararse sobre los conectores ni dañarlos.
  • Page 80 6. Coloque el frontal de la cubierta superior y NIVELACIÓN DEL presione la parte posterior hasta que quede REFRIGERADOR Y AJUSTE DE LA plano. Vuelva a colocar los tornillos. ALTURA Y LA HOLGURA DE LAS PUERTAS CÓMO NIVELAR EL REFRIGERADOR Si el refrigerador se coloca sobre un suelo desnivelado, puede causar una diferencia de altura entre las puertas.
  • Page 81 CÓMO AJUSTAR LA ALTURA DE LA Anillos elásticos incluidos con el refrigerador: PUERTA Si una de las puertas está más baja que la otra: 1 mm 1 mm 1.5 mm 1.5 mm 2 mm 2 mm 2.5 mm 2.5 mm •...
  • Page 82 3. Conecte el equipo de instalación de la tubería INSTALACIÓN DE LA TUBERÍA de agua a la válvula de cierre. DEL DISPENSADOR DE AGUA El dispensador de agua con fi ltro es una de las funciones útiles de su nuevo refrigerador. Tubería de agua Tubería de agua Equipo de instalación de...
  • Page 83 1. Conecte la tubería de agua corriente al acople • Puede probar rápidamente la tubería de compresión ensamblado. del agua con un vaso de papel. En - Si utiliza una tubería de cobre, deslice la tuerca condiciones normales, el dispensador de compresión (A) (no suministrada) y la férula de agua puede llenar un vaso de 5.75 (no suministrada) por la tubería de cobre (no...
  • Page 84 • Compre carbonatadores Sodastream de 60 litros en el distribuidor de Sodastream más cercano o en Internet en la página www.sodastream.com. • USE SOLO carbonatadores Sodastream de 60 l. SAMSUNG y SODASTREAM no son legalmente responsables por cualquier daño, incluidos, entre otros, daños materiales causados por pérdidas de gas debido al uso de carbonatadores genéricos (o cilindros CO...
  • Page 85 3. Empuje el cilindro dentro del soporte. 4. Ajuste el cilindro en el lugar presionando la palanca. • La presión interna del cilindro puede hacer que sea difícil presionar la palanca hacia abajo. Sostenga la palanca como se muestra en la ilustración a la derecha y luego presiónela hacia abajo.
  • Page 86 FINALIZACIÓN DE LA INSTALACIÓN Ahora que ya tiene el nuevo refrigerador instalado en su lugar, puede confi gurarlo y disfrutar de sus funciones. Complete los siguientes pasos para poner el refrigerador en funcionamiento. 1. Asegúrese de que el refrigerador se encuentre en una ubicación apropiada a una distancia razonable de la pared.
  • Page 87 Funcionamiento del refrigerador de puerta francesa USO DEL PANEL DE CONTROL PRINCIPAL Fridge (Hold 3sec for Power Freezer (Congelador) (Hold 3 sec for Power Freeze) (Presionar Cool) (Refrigerador [Presionar 3 seg para Congelación rápida) 3 segundos para Refrigeración rápida]) El botón Freezer (Congelador) tiene dos funciones: El botón Fridge (Refrigerador) tiene dos Ajustar el congelador a la temperatura...
  • Page 88 • Seleccione Soft Freeze (Congelación Chef Pantry suave) para confi gurar la temperatura Congelación de la Zona de selección de frío a 23 °F El Chef Pantry se ajusta automáticamente al modo Pescado/ (-5 °C). Esta función resulta útil para suave Carne o Refrigerador dependiendo mantener la carne y el pescado fresco...
  • Page 89 Alarma de la puerta Modo de enfriamiento desactivado Para encender y apagar la alarma. - Modelos de Norteamérica (EE. UU., Canadá) Si la alarma de la puerta está activada, solamente. cuando una de las puertas del El modo Enfriamiento desactivado, también refrigerador quede abierta durante más llamado modo Tienda, está...
  • Page 90 - Conectar el refrigerador y el teléfono inteligente a la misma red wifi de su casa. - Instalar y ejecutar la Samsung E-Smart App en su teléfono inteligente (para utilizar la función Samsung E-Smart). Además, para usar la función Smart Grid (respuesta a la demanda), debe registrar el servicio en su compañía de electricidad.
  • Page 91 • La aplicación solo admite control interior. Si la dirección MAC no está disponible o • La aplicación Samsung E-Smart Ref. está no hay módulo Wi-Fi, se muestra “----” en optimizada para teléfonos inteligentes Samsung los visores de temperatura del refrigerador Electronics (Galaxy S4, Galaxy Note 3).
  • Page 92 Uso de la función SMART GRID refrigerador recupera el estado normal cuando se abre o se cierra la puerta o cuando se utiliza (respuesta a la demanda) el dispensador. Esta función controla el precio de la energía y la información de la demanda desde la compañía de servicio eléctrico y envía notifi...
  • Page 93 • Informe del consumo de energía • Respuesta a la demanda 2. Gestión remota • Confi guración de Power Freeze (Congelación 2. Samsung OPEN API rápida): puede activar en manera remota la • Estado de funcionamiento, ajustes del usuario y función Power Freeze (Congelación rápida).
  • Page 94 INDICADORES DEL VISOR (4) Chef Pantry ESTRELLA Si el ícono se enciende, esto signifi ca que el modo CHEF está funcionando. (5) Indicador de puerta abierta Si la puerta está abierta, el indicador se enciende y parpadea al tiempo que emite una señal sonora mientras la puerta permanece abierta durante un cierto tiempo.
  • Page 95 USO DEL PANEL DE CONTROL Quick Sparkling/Fill up (3 sec) (Carbonatación rápida/Llenar [3 DEL DISPENSADOR segundos]) Cuando se toca el botón Quick Sparkling (Carbonatación rápida), el ícono (   ) se enciende y el refrigerador hace agua con gas rápidamente en el nivel que indica el ícono Sparkling Level (Nivel de agua con gas).
  • Page 96 Sparkling Level Lighting (Luz) (Nivel de carbonatación) Al presionar este botón, la luz LED El refrigerador puede hacer agua con gas del dispensador (debajo del visor) con tres niveles de carbonatación: bajo (1), se confi gura en modo continuo de medio (2) y alto (3).

  • Page 97: Cambio Del Filtro De Agua

    Refrigeradores SAMSUNG están diseñados para al extraerlo. funcionar SOLO CON Filtros de Agua SAMSUNG. • Para impedir derrames, vacíe la bandeja La luz del fi ltro se pone roja para del fi ltro de agua (3) y seque alrededor del indicar el momento en que hay compartimiento del fi...

  • Page 98: Control De La Temperatura

    Eliminación de los materiales residuales CONTROL DE LA TEMPERATURA que se encuentran dentro de la tubería del suministro de agua después de instalar el fi ltro de agua. TEMPERATURAS RECOMENDADAS 1. Abra el suministro de DE LOS COMPARTIMIENTOS DEL agua principal si lo cerró CONGELADOR Y DEL REFRIGERADOR cuando instaló...
  • Page 99 Si continúa parpadeando durante mucho tiempo, comuníquese con el Centro de servicio de Samsung Electronics. Español - 35 DA68-03013A-13.indb 35 DA68-03013A-13.indb 35 2015. 8. 26.
  • Page 100 USO DEL DISPENSADOR DE Mantenimiento de la cubeta de hielo • Para limpiar el cajón/cubeta de hielo, utilice un AGUA FRÍA detergente suave, enjuague y seque bien. No utilice limpiadores ni solventes abrasivos. Presione el botón del tipo de hielo •...
  • Page 101 Uso de la función Ice Off Verifi que el Verifi que el (Hielo desactivado) nivel de agua nivel de agua Cuando selecciona el modo Hielo desactivado, retire todos los cubos de hielo de la cubeta. Si deja los cubos de hielo en la cubeta, es posible que se amontonen y sea difícil retirarlos.
  • Page 102 Durante las vacaciones... El fenómeno de turbidez del agua Si viaja por vacaciones o negocios y no utilizará los dispensadores de agua o de hielo por un período • El agua que ingresa al refrigerador circula prolongado: a través de un fi ltro principal para agua alcalina.
  • Page 103 CÓMO UTILIZAR LA FUNCIÓN DE AGUA CON GAS (SOLO PARA LOS REFRIGERADORES QUE PROPORCIONAN AGUA CON GAS - OPCIONAL). Con un cilindro de CO Sodastream, su refrigerador puede hacer y dispensar agua con gas (carbonatada). Cómo hacer agua con gas Para producir agua con gas, mantenga presionado el botón Sparkling Maker (Fabricación de gas) durante 3 segundos.
  • Page 104 Tras dispensar agua con gas, levante la palanca del selector de agua con gas. No se cuelgue de la palanca del selector de agua con gas ni aplique una fuerza PRECAUCIÓN excesiva al levantarla o bajarla. Goteo de agua Cierto tiempo después de haber dispensado agua con gas, es posible que se escapen unas gotas de agua con gas del dispensador.
  • Page 105 Cómo apagar la función de Agua con gas Para apagar la función de Agua con gas, presione el botón Sparkling Maker (Fabricación de gas) por 3 segundos. Presione por 3 Presione por 3 segundos segundos Es posible que se dispense cualquier resto de agua con gas que haya quedado en el tanque después de haber apagado la función de Agua con gas.
  • Page 106 Notas • Si abre la puerta del refrigerador cuando está haciendo agua con gas, se detendrá. Cuando cierre la puerta, volverá a hacer agua con gas nuevamente en aproximadamente un minuto. • Si sigue dispensando agua con gas, es posible que el chorro de agua se vuelva inestable o se quiebre.

  • Page 107: Piezas Y Funciones

    PIEZAS Y FUNCIONES Utilice esta página para familiarizarse con las piezas y las funciones del refrigerador. (Para el modelo agua con gas solamente) Estante hacia adentro o o Estante de vidrio Fábrica de hielo Fábrica de hielo Estante hacia adentro Chef Pan Compartimiento de Tapa del cilindro o...
  • Page 108 Si la lámpara LED interior o exterior se ha apagado, comuníquese con los agentes de servicio técnico de Samsung. CHEF PAN COMPARTIMIENTO MULTIUSOS DE Uso del chef pan por primera vez LA PUERTA •...
  • Page 109 CÓMO RETIRAR LOS Cómo retirar los compartimentos con cubiertas • Para retirar los compartimentos con cubiertas, ACCESORIOS DEL abra la cubierta del compartimiento de la REFRIGERADOR puerta y tire del compartimiento con ambas manos. 1. Compartimientos de las puertas • Para retirarlos: simplemente levante el compartimiento y tire hacia afuera.
  • Page 110 2. Estantes de vidrio templado 4. Cajones de vegetales y frutas (EZ Fresh Zone) • Para retirarlos: incline el frente del estante • Sujetando el cajón con una mano, levántelo un hacia arriba en la dirección que se muestra en poco mientras jala hacia adelante y retírelo del el gráfi...
  • Page 111 6. Cómo retirar el cajón estante 7. Cómo retirar el desodorizador • Compartimiento del refrigerador TIPO 1 1. Deslice hacia afuera el cajón de vegetales. - Tire del Chef Pantry y luego extraiga el desodorizador mientras presiona la grapa de la cubierta del desodorizador con un dedo.

  • Page 112: Limpieza Del Refrigerador

    • No desensamble ni reemplace la luz tipo LED por su cuenta. Para cambiar PRECAUCIÓN las LED, comuníquese con el Centro de servicio de Samsung o con su distribuidor Samsung autorizado. Si intenta reemplazar las luces LED por su cuenta, corre el riesgo de sufrir una descarga eléctrica o lastimarse...
  • Page 113 Agua con gas: notas sobre el • Para reducir el tiempo del procesamiento, utilice la opción Quick Sparkling (Carbonatación funcionamiento rápida). • Utilice cilindros Sodastream originales de La función de carbonatación rápida establece distribuidores autorizados. el nivel de carbonatación en 3 (alto). La próxima vez que el refrigerador haga agua con gas, aplicará...
  • Page 114 Solución de problemas PROBLEMA SOLUCIÓN El refrigerador • Verifi que que el enchufe esté correctamente conectado. no funciona para • Verifi que si la temperatura en el visor digital es más alta que la nada o no enfría lo temperatura interna del refrigerador o del congelador. En ese caso, ajuste sufi...
  • Page 115 La fábrica de hielo • Puede tardar más en hacer hielo si la temperatura es lo sufi cientemente no funciona. baja, como cuando se instala por primera vez. • ¿Está conectado el suministro de agua y abierta la válvula de cierre? •...
  • Page 116 No dispensa agua • ¿Está conectado el suministro de agua y abierta la válvula de cierre? con gas. • ¿Ha empujado la palanca del selector de agua con gas? (aplicable a los modelos de la colección Chef) • ¿El ícono de la función de producción de agua con gas está apagado? Presione el botón Sparkling Maker (Fabricación de gas) por 3 segundos para encender la función de producción de agua con gas.
  • Page 117 El sabor del agua con gas no • Si cambia el nivel de concentración, el nuevo nivel se aplica a la siguiente cambió después de producción. Es decir, el cambio no afecta al agua con gas del tanque de agua cambiar el nivel de con gas ni a la producción actual de agua con gas.
  • Page 118 Teléfono inteligente (Recomendado: Galaxy S4, Galaxy Note3 o modelos posteriores y Android OS Jelly Bean o versión posterior) Aplicaciones: 1) “Samsung E-Smart App” en Google Play Store o Samsung Apps. También deberá: • Conectar el refrigerador y el teléfono inteligente a la misma red wifi de su casa.
  • Page 119 ENTORNO OPERATIVO ÓPTIMO PARA EL AGUA CON GAS Artículo Descripciones [Temperatura del • Dado que la temperatura del agua con gas afecta considerablemente agua] el sabor del agua, si la temperatura del agua no está lo sufi cientemente baja, es posible que no pueda conseguir el sabor adecuado del agua con gas.
  • Page 120 Artículo Descripciones [Preparación de agua • Si no mantiene presionado el botón “Sparkling Maker” (Fabricación de con gas - Capacidad] gas) durante 3 segundos para iniciar la producción de agua con gas, la cantidad de agua con gas en el tanque de agua puede ser inferior a la capacidad de producción máxima de 1.1 litros.
  • Page 121 Unidos. Para recibir el servicio técnico bajo garantía, el comprador debe comunicarse con Samsung para determinar la naturaleza del problema y proceder a repararlo. El servicio de garantía solo puede realizarse a través de un Centro de Servicio autorizado Samsung. Debe presentarse la factura original de venta bajo solicitud de Samsung o del Centro de Servicio autorizado Samsung como prueba de compra.
  • Page 122 Contáctese con SAMSUNG WORLD WIDE Si tiene alguna pregunta o comentario acerca de productos Samsung, contáctese con el servicio de atención al cliente de SAMSUNG. PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN ESCRIBA A Samsung Electronics America, Inc. 85 1-800-SAMSUNG EE.
  • Page 123 Réfrigérateur Guide d'utilisation Ce guide est en papier recyclé à 100 %. un monde de possibilités Merci d’avoir choisi ce produit Samsung. Appareil amovible DA68-03013A-13.indb 1 DA68-03013A-13.indb 1 2015. 8. 26. 2015. 8. 26. 10:31 10:31...
  • Page 124 NE PAS démonter. guide. Si vous avez des questions, communiquez avec NE PAS toucher. nous en composant le 1 800 SAMSUNG ou trouvez de l'aide et de l'information sur le site www.samsung.com. Suivre scrupuleusement les consignes. Débrancher la fi che de la prise murale.
  • Page 125 Ces symboles d'avertissement ont pour but d'alimentation, et prenez garde de ne pas endommager ce dernier. d'éviter tout risque de blessure. Respectez-les en toutes circonstances. - Un choc électrique ou un incendie pourraient en résulter. Lisez attentivement la présente section et conservez le guide en lieu sûr afi...
  • Page 126 • Les enfants doivent être surveillés afi n de ATTENTION s'assurer qu'ils ne jouent pas avec l'attache. - Si un enfant avale l'attache, il risque de INSTALLATION EN TOUTE s'asphyxier. Soyez très vigilant avec les enfants car cela SÉCURITÉ peut s'avérer dangereux. Conservez l'attache hors de la portée des •...
  • Page 127 • Il est nécessaire de surveiller les enfants pour pas d'objets (tels que du linge, des bougies s'assurer qu'ils ne jouent pas avec l'appareil. allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets - Maintenez les doigts éloignés des zones de métalliques, etc.) sur celui-ci.
  • Page 128 Samsung Electronics. • Communiquez avec votre centre de service Samsung si vous éprouvez des diffi cultés à remplacer une ampoule (qui n'est pas à DEL). • Si l'appareil est équipé d'ampoules DEL, ne démontez pas vous-même les caches des lampes et les ampoules.
  • Page 129 d'éviter la formation d'odeurs et de moisissure. en résulter. • Pour un fonctionnement optimal de l'appareil : • N'utilisez pas de sèche-cheveux pour sécher l'intérieur du réfrigérateur. - Ne placez pas d'aliments trop près des orifi ces de ventilation à l'arrière de l'appareil, car ils •...
  • Page 130 • Assurez-vous qu'aucun des tuyaux situés à des aliments ou de hausse trop importante de l'arrière de l'appareil n'est endommagé avant la la température à l'intérieur du compartiment mise au rebut. d'aliments surgelés) s'il est placé pendant une longue période dans un endroit dont les •...
  • Page 131 1. Avis d'application de la réglementation 1.1 Avis de la FCC AVERTISSEMENT CONCERNANT LA FCC : ATTENTION Tout changement ou modifi cation, non expressément approuvé par la partie responsable de la conformité, peut annuler l'autorisation de l'utilisateur à utiliser cet équipement. Contient un Module de transmetteur FCC ID : A3LSWL-B70F Cet appareil est conforme à...
  • Page 132 1. Avis d'application de la réglementation 1.2 Avis d'IC Contient un IC de module émetteur : 649E - SWLB70F Le terme « IC » précédant le numéro de certifi cation/d'enregistrement signifi e seulement que les spécifi cations techniques d'Industrie Canada ont été respectées. Les deux conditions de fonctionnement suivantes sont requises : (1) cet appareil ne doit pas provoquer d'interférence et (2) cet appareil doit accepter toute interférence reçue, même celles pouvant provoquer un fonctionnement indésirable.
  • Page 133 35 6/8 po (908 mm) Nous vous félicitons d'avoir choisi ce réfrigérateur Hauteur « C » 71 3/4 po (1822 mm) 68 7/8 po (1749 mm) Samsung. Nous espérons que vous appréciez les fonctionnalités de pointe offertes par ce nouvel Hauteur 90 7/8 po (1850 mm) 70 po (1777 mm) totale « D »...
  • Page 134 Déplacement du réfrigérateur RETRAIT DES PORTES DU RÉFRIGÉRATEUR Afi n de ne pas endommager le sol, assurez-vous que les pattes réglables avant Si le réfrigérateur est trop large pour passer par les sont relevées (au-dessus du sol). portes de votre habitation, vous pouvez retirer les portes de l'appareil.
  • Page 135 2-1. Depuis la charnière droite, faites glisser le DÉMONTAGE DES PORTES DU poussoir (E) vers l'avant pour le retirer. RÉFRIGÉRATEUR (En option) 1. Lorsque la porte est fermée, retirez les 6 vis fi xant la plaque supérieure (A) avec le tournevis cruciforme (+) et retirez la plaque supérieure avec tous les faisceaux de fi...
  • Page 136 DÉMONTAGE DES PORTES DU RÉINSTALLATION DES PORTES CONGÉLATEUR DU RÉFRIGÉRATEUR • Veillez à retirer la porte du réfrigérateur • Veillez à remettre en place la porte du avant de retirer celle du congélateur. congélateur avant celle du réfrigérateur. ATTENTION ATTENTION •...
  • Page 137 3. Lorsque la porte est ouverte, assemblez les 3. Insérez le levier de fi xation (B) dans le sens connecteurs situés au bas de la porte. de la fl èche, puis rabattez-le vers le bas pour l'assembler. - Prenez garde à ne pas marcher sur les connecteurs ou les endommager.
  • Page 138 6. Fixez l'avant de la plaque supérieure, puis RÉGLAGE DU NIVEAU DU appuyez sur sa partie arrière jusqu'à ce qu'elle RÉFRIGÉRATEUR ET RÉGLAGE se retrouve à plat. Réinstallez les vis. DE LA HAUTEUR ET DE L'INTERVALLE DES PORTES RÉGLAGE DU NIVEAU DU RÉFRIGÉRATEUR Lorsque le réfrigérateur est placé...
  • Page 139 RÉGLAGE DE LA HAUTEUR DES Circlips inclus avec le réfrigérateur : PORTES Si l'une des portes est plus 1 mm 1 mm 1,5 mm 1,5 mm 2 mm 2 mm 2,5 mm 2,5 mm basse que l'autre : • Vérifi ez si le réfrigérateur est de niveau avant de régler la RÉGLAGE DE L'INTERVALLE DES porte.
  • Page 140 3. Raccordez la trousse d'installation de conduite INSTALLATION DU CIRCUIT DU d'eau au robinet de sectionnement. DISTRIBUTEUR D'EAU Le distributeur d'eau avec fi ltre est l'une des caractéristiques très pratiques que vous offre votre Conduite d'eau Conduite d'eau Trousse d'installation de Trousse d'installation de nouveau réfrigérateur.
  • Page 141 1. Reliez la conduite d’eau domestique au raccord • Vous pouvez rapidement tester à compression assemblé. l'alimentation en eau à l'aide d'un - Si vous utilisez un tube en cuivre, faites glisser gobelet. Dans des conditions normales, l'écrou de serrage ( A ) (non fourni) et la bague le distributeur d'eau remplit un gobelet (non fournie) sur le tube en cuivre (non fourni) de 5,75 oz (170 cm³) en environ...
  • Page 142 • Achetez des carbonateurs SodaStream (60 l) auprès du revendeur Sodastream le plus près ou en ligne sur le site Web www.sodastream.com. • UTILISEZ UNIQUEMENT des carbonateurs SodaStream de 60 l. SAMSUNG et SODASTREAM ne pourront être tenues responsables en cas de dommages matériels incluant, sans s'y limiter, les dommages matériels causés par une fuite de gaz provenant de l'utilisation de carbonateurs (ou de...
  • Page 143 3. Poussez la bouteille SodaStream de 60 l dans le support. 4. Verrouillez la bouteiile SodaStream de 60 l en appuyant sur le levier. • Pousser le levier vers le bas peut s'avérer diffi cile en raison de la pression interne de la bouteille. Maintenez le levier comme le montre l'illustration de droite, puis poussez vers le bas.
  • Page 144 FIN DE L'INSTALLATION Une fois votre nouveau réfrigérateur installé, vous êtes prêt à le confi gurer et à profi ter des fonctionnalités offertes. Effectuez les étapes suivantes afi n que votre réfrigérateur soit entièrement fonctionnel. 1. Assurez-vous que votre réfrigérateur est placé dans un endroit approprié avec suffi samment d'espace entre lui et le mur.
  • Page 145 Fonctionnement de votre réfrigérateur à portes françaises UTILISATION DU PANNEAU DE COMMANDE PRINCIPAL Fridge (Réfrigérateur) (Appuyer Freezer (Congélateur) ( 1 ) pendant 3 s pour activer le ( 2 ) (Appuyer pendant 3 s pour activer Refroidissement rapide) la Congélation rapide) Le bouton Fridge (Réfrigérateur) a deux Le bouton Freezer (Congélateur) a deux fonctions : fonctions :...
  • Page 146 Chef Pantry (Compartiment à • Sélectionnez Soft Freeze (Congélation ( 3 ) Soft Freeze indépendante) pour régler la température température réglable) de la zone Cool Select à 23 °F (-5 °C). (Congélation Le compartiment à température Cette fonction permet de conserver la indépendante) réglable s’ajustera automatiquement viande et le poisson frais plus longtemps.
  • Page 147 ( 6 ) Door Alarm (Alarme de la porte) Mode Cooling Off (Sans refroidissement) Activer et désactiver le signal d'alarme - Modèles pour l'Amérique du Nord (États-Unis, d'ouverture des portes Canada) uniquement ; Si le signal d'alarme est activé, un signal Le mode Cooling Off (Sans refroidissement) sonore retentit dès que l'une des portes (également appelé...
  • Page 148 3) un téléphone intelligent (de préférence : Galaxy S4, Galaxy Note3 / système d'exploitation Android Jelly Bean). • Applications : 1) application Samsung E-Smart provenant de la boutique Google Play ou Samsung Apps. 8. Si vous avez effectué les réglages lié au réseau De plus, vous aurez besoin de : correctement, l'application affi...
  • Page 149 écrans de température du réfrigérateur et du congélateur. • L'application prend uniquement en charge la commande intérieure. • L'application Samsung E-Smart Ref. est optimisée pour les téléphones intelligents Fonction SMART GRID Samsung Electronics (Galaxy S4, Galaxy Note (Réponse à...
  • Page 150 Utilisation de la fonction SMART GRID réfrigérateur revient à l'état normal lorsque la porte est ouverte ou fermée, ou lorsque le distributeur (Réponse à la demande) est utilisé. Cette fonctionnalité surveille les informations sur le prix et la demande d'énergie de votre fournisseur et envoie des notifi...
  • Page 151 • Réponse à la demande • Vous pouvez vérifi er les états DR et Override. • Vous pouvez vérifi er à distance l'état du 2. Samsung OPEN API fonctionnement de la machine à glaçons dans • États opérationnels, réglages utilisateur et le congélateur.
  • Page 152 INDICATEURS DE L'AFFICHAGE ( 4 ) Chef Pantry ÉTOILE (compartiment à température réglable) Si cette icône s'allume, cela signifi e que le mode CHEF est désormais activé. ( 5 ) Indicateur de porte ouverte Si la porte reste ouverte pendant un certain temps, cet indicateur s'allume et clignote et le réfrigérateur émet un son.
  • Page 153 UTILISATION DU PANNEAU DE Quick Sparkling / Fill up (3 ( 1 ) sec) (Eau pétillante rapide/ COMMANDE DU DISTRIBUTEUR Remplissage (3 s)) Lorsque vous appuyez sur le bouton Quick Sparkling (Eau pétillante rapide), l'icône (   ) s'allume et le réfrigérateur produit rapidement de l'eau pétillante au niveau indiqué...
  • Page 154 Sparkling Level (Niveau de Lighting (Éclairage) ( 5 ) ( 2 ) pétillement) Appuyer sur ce bouton permet d'allumer la Le réfrigérateur peut produire de l'eau DEL du distributeur (sous l'écran) en mode pétillante selon trois niveaux de pétillement : continu, afi n qu'elle reste allumée. faible (1), moyen (2) et élevé...
  • Page 155 Si vous éprouvez Samsung autorisé. des diffi cultés à sortir le fi ltre à eau, tenez-le Vérifi ez que le logo SAMSUNG fi gure fermement et tirez dessus avec énergie. bien sur l'emballage et le fi ltre lui-même.
  • Page 156 Si vous avez des questions sur votre pression Élimination de toute substance résiduelle d'eau, communiquez avec un plombier qualifi é présente à l'intérieur du tuyau d'adduction agréé. d'eau après l'installation du fi ltre à eau 1. Ouvrez l'alimentation en eau principale si vous l'avez coupée lors de CONTRÔLE DE LA l'installation du fi...
  • Page 157 • En cas d'erreur de communication entre l'écran l'avance. et les commandes principales, l'affi chage du bac convertible clignote. S'il continue à clignoter longtemps, communiquez avec un centre de service Samsung Electronics. Français - 35 DA68-03013A-13.indb 35 DA68-03013A-13.indb 35 2015. 8. 26.
  • Page 158 UTILISATION DU DISTRIBUTEUR Entretien du bac à GLAÇONS • Pour nettoyer le bac à glaçons, utilisez un D'EAU FROIDE nettoyant doux, rincez abondamment et essuyez soigneusement. Sélectionnez le type de glace DÉSIRÉ N'utilisez pas de nettoyants abrasifs ni de solvants. •...
  • Page 159 Utilisation de la fonction Ice Off vérifi ez le vérifi ez le (Désactivation glace) niveau d'eau niveau d'eau Lorsque vous sélectionnez le mode Ice Off (Désactivation glace), retirez tous les glaçons du bac. Si vous laissez les glaçons dans le bac, ceux- ci risquent de former un bloc, rendant leur retrait Bouton de test Bouton de test...
  • Page 160 SI VOUS PARTEZ EN Phénomène d'eau trouble VACANCES… • Toute l'eau fournie au réfrigérateur passe à travers un fi ltre pour eau alcaline. Si vous devez vous absenter et que le distributeur Lors du processus de fi ltration, la d'eau et de glaçons restera inutilisé pendant une pression de l'eau qui s'écoule du fi...
  • Page 161 UTILISATION DE LA FONCTION D'EAU PÉTILLANTE (POUR LES RÉFRIGÉRATEURS PRODUISANT DE L'EAU PÉTILLANTE UNIQUEMENT - EN OPTION) Équipé d'une bouteille de CO Sodastream, votre réfrigérateur peut générer et fournir de l'eau pétillante (gazeuse). Production d'eau pétillante Pour produire de l'eau pétillante, maintenez enfoncé le bouton Sparkling Maker (Eau pétillante) pendant 3 secondes.
  • Page 162 Après la distribution de l'eau pétillante, relevez le levier sélecteur d'eau pétillante. Ne suspendez rien au levier de sélection d'eau pétillante et n'exercez pas une force ATTENTION trop importante en le tirant vers le bas ou en le relevant. Écoulement d'eau Parfois, après avoir fait couler de l'eau pétillante, quelques gouttes peuvent s'échapper du distributeur.
  • Page 163 Désactivation de la fonction d'eau pétillante Pour désactiver la fonction d'eau pétillante, appuyez sur le bouton Sparkling Maker (Eau pétillante) durant 3 secondes. Appuyez pendant Appuyez pendant 3 secondes 3 secondes Toute eau pétillante restante dans le réservoir après la désactivation de la fonction d'eau pétillante peut encore être distribuée.
  • Page 164 Remarques • Si vous ouvrez la porte du réfrigérateur alors que celui-ci génère de l'eau pétillante, il s'arrêtera. Si vous fermez la porte, il reprendra le processus après environ une minute. • Si vous continuez de faire couler de l'eau pétillante, le fl ux d'eau peut devenir instable ou irrégulier. Cela est dû...
  • Page 165 PIÈCES ET CARACTÉRISTIQUES Cette page permet de vous familiariser avec les pièces et caractéristiques du réfrigérateur. (Pour le modèle avec eau pétillante uniquement) Glissière dans la Tablette en verre tablette Machine à glaçons Machine à glaçons Glissière dans la tablette tablette Tiroir Chef Pan Bac de porte...
  • Page 166 à vis sans fi n de la machine à glaçons pour des raisons de sécurité. Veuillez communiquer avec votre CONTENEUR CHEF PAN fournisseur de services Samsung lorsque la DEL intérieure ou extérieure est grillée. Première utilisation du conteneur Chef • Veillez à nettoyer le conteneur Chef pan avant de l'utiliser.
  • Page 167 RETRAIT DES ACCESSOIRES DU Retrait des bacs avec les couvercles • Pour les bacs avec couvercle, ouvrez le RÉFRIGÉRATEUR couvercle du bac de la porte et tirez le bac à l'aide de vos deux mains. 1. Compartiment des bacs de la porte •...
  • Page 168 2. Tablettes en verre trempé 4. Tiroirs à fruits et légumes (zone EZ Fresh) • Pour les retirer : inclinez l'avant de la tablette • Maintenez le tiroir avec une main, soulevez-le dans le sens indiqué (1), puis soulevez-la légèrement en le tirant vers l'avant, puis retirez- verticalement (2).
  • Page 169 6. Retrait du compartiment de la tablette 7. Retrait du désodoriseur • Réfrigérateur TYPE 1 1. Glissez le tiroir à légumes vers l'extérieur. Retirez le compartiment à température réglable Chef Pantry, puis tirez le désodoriseur vers l'extérieur tout en soulevant l'attache du cache du désodoriseur avec votre doigt.
  • Page 170 ATTENTION d’éclairage à DEL. Pour ce faire, communiquez avec un centre de service Samsung ou un détaillant Samsung autorisé. Si vous tentez de remplacer vous-même les ampoules DEL, vous risquez de subir un choc électrique ou de vous blesser gravement.
  • Page 171 Eau pétillante : Remarques • Pour réduire le temps de traitement, utilisez l'option Quick Sparkling (Eau pétillante rapide). opérationnelles Quick Sparkling (Eau pétillante rapide) règle le • Assurez-vous d'utiliser des bouteilles Soda niveau de pétillement à 3 (élevé). Le réfrigérateur Stream d'origine achetées auprès de appliquera la fonction Quick Sparkling revendeurs autorisés.
  • Page 172 Dépannage PROBLÈME SOLUTION Le réfrigérateur ne • Vérifi ez si la fi che du cordon d'alimentation est correctement branchée. fonctionne pas du • Vérifi ez si la température affi chée à l'écran est plus élevée que celle à l'intérieur tout ou ne refroidit du congélateur ou du réfrigérateur.
  • Page 173 La machine à glaçons • Le temps de fabrication de la glace peut être allongé si l'intérieur n'est pas ne produit pas de suffi samment refroidi, lors de la première installation par exemple. glace. • Le tuyau d'adduction d'eau est-il connecté et le robinet de sectionnement est-il ouvert? •...
  • Page 174 La distribution • Le tuyau d'adduction d'eau est-il connecté et le robinet de sectionnement est-il ouvert? d'eau pétillante ne • Avez-vous abaissé le levier sélecteur d'eau pétillante? (applicable aux modèles Chef Collection) fonctionne pas. • L'icône de désactivation de la fonction de production d'eau pétillante est-elle allumée? Appuyez sur le bouton Sparkling Maker (Eau pétillante) pendant 3 secondes pour activer la production d'eau pétillante.
  • Page 175 Le goût de l'eau pétillante ne change • Si vous changez le niveau de concentration, le nouveau niveau sera appliqué lors de la pas après avoir production suivante. Cela signifi e que le changement n'affecte ni l'eau pétillante contenue modifi é le niveau de dans le réservoir, ni la production d'eau pétillante en cours.
  • Page 176 : pour utiliser les fonctions E-Smart et Dispositifs : 1) un routeur sans fi l, 2) le réfrigérateur Samsung E-Smart, 3) un téléphone Smart Grid? intelligent (Recommandé : Galaxy S4, Galaxy Note3 ou les modèles ultérieurs et Android OS Jelly Bean ou la version ultérieure)
  • Page 177 ENVIRONNEMENT DE FONCTIONNEMENT OPTIMAL POUR L'EAU PÉTILLANTE Élément Descriptions [Température de • La température de l'eau pétillante affectant grandement son goût, si la l'eau] température de l'eau n'est pas suffi samment basse, vous risquez de ne pas être en mesure d'apprécier toute sa saveur. « Nous vous •...
  • Page 178 Élément Descriptions [Préparation de l'eau • Si vous ne maintenez pas enfoncé le bouton « Sparkling Maker » (Eau pétillante – Capacité] pétillante) pendant 3 secondes pour lancer la production, la quantité d'eau pétillante dans le réservoir risque d'être inférieure à la capacité de production maximale qui est de 1,1 litre.
  • Page 179 Si votre réfrigérateur doit être réparé N'hésitez pas à appeler un centre de service agréé Samsung proche en lui communiquant votre nom, adresse et numéro de téléphone lorsque votre appareil ne fonctionne pas correctement. Informations relatives à la garantie (CANADA) Garantie limitée à...
  • Page 180 †Subject to availability. Certain conditions apply. †Sous réserve de la disponibilité. Certaines conditions s’appliquent. Comment communiquer avec Samsung dans le monde Si vous avez des commentaires ou des questions concernant les produits Samsung, veuillez communiquer avec le centre de service à la clientèle Samsung. PAYS...

Table of Contents
