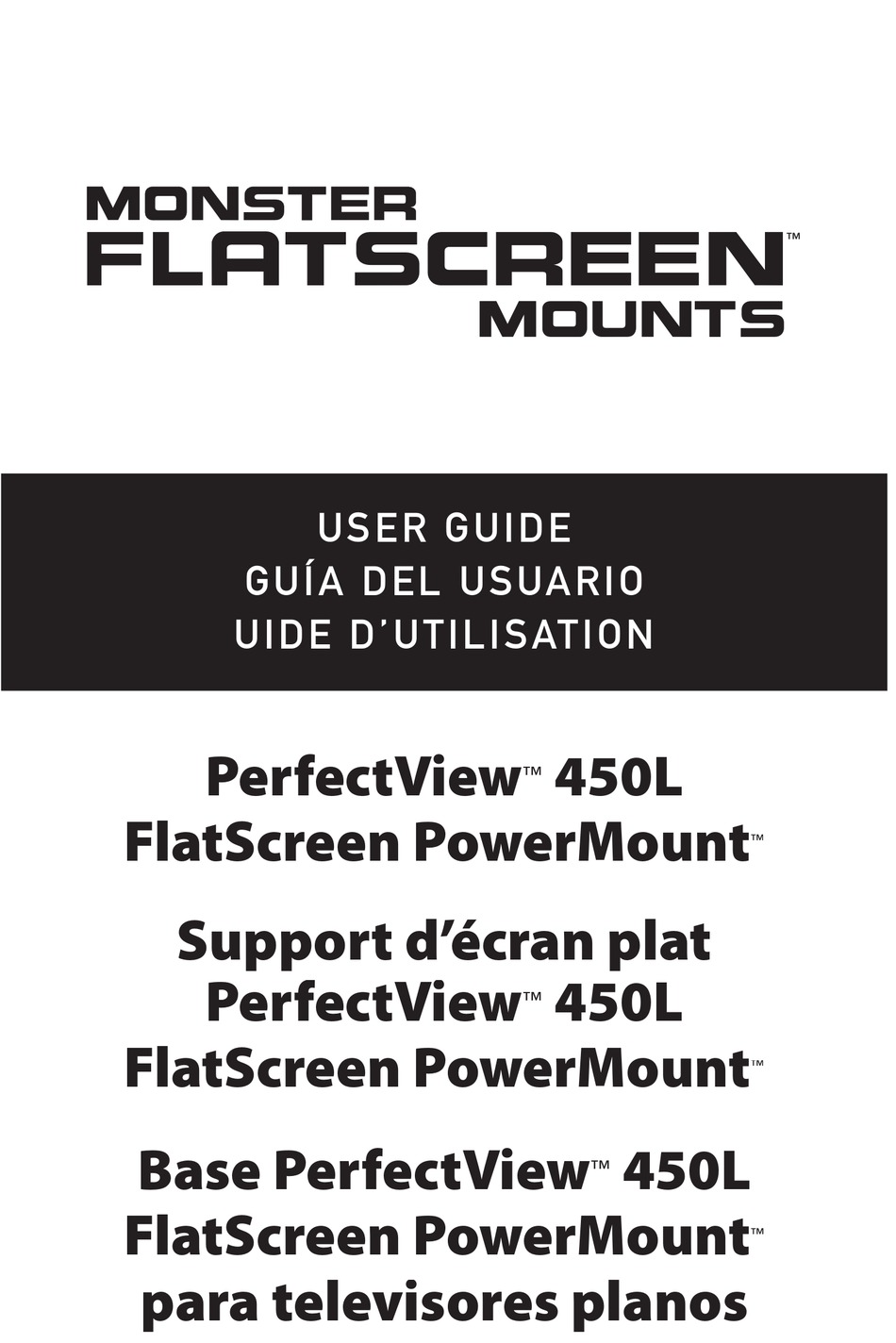

Page 1 �� GUÍ A DE L U S UA RI O UIDE D’ U TI LI S AT ION PerfectView FlatScreen PowerMount Support d’écran plat PerfectView FlatScreen PowerMount Base PerfectView FlatScreen PowerMount para televisores planos �� USE R GU I D E ™...
Page 3: A Note From The Head Monster
PerfectView 450L PerfectView 450L ® ® ® FlatScreen PowerMount. The PerfectView 450L reﬂ ects our passion for creating the most innovative and practical AV solutions on the market, so enthusiasts like yourself always experience the absolute best from their high-performance AV components.
Page 4 Monster FlatScreen Cables Ultra slim and ﬂ exible, Monster FlatScreen Cables ensure a clean, no-clutter hookup to your thin display. Plus, they feature advanced Monster Cable advanced Monster Cable always get the best possible picture and sound. Monster FlatScreen PowerProtect and PowerCenters Safeguard your ﬂ...
Page 5 200 lbs. SAFETY WARNING: If you don’t understand these directions, or have doubts about this product’s installation, please call a qualiﬁ ed contractor or contact Monster Cable Products, Inc. at 1-877-800-8989. Before installing, carefully review the instructions to ensure that no parts are missing or defective. Improper installation can cause damage or serious injury.
Page 6 Speciﬁ cations and Notes: �� Monster is constantly striving to improve its products. Speciﬁ cations are subject to change without notice.
Page 7 �� Required Tools Wood Stud Mounting: • Electronic stud sensor • Level (included) • Electric hand drill • 3/16" drill bit • Phillips screwdriver • Combination wrenches or socket set Masonry Mounting (brick, solid concrete, concrete blocks): •...
Page 8: Package Contents
Package Contents 1 Mounting System...
Page 9: Mounting Bracket
1 Power Unit 1 Power Unit Mounting Bracket Mounting Plate 2 Phillips Screws �� 1 Power Unit...
Page 10 Package Contents Phillips Screws 4 ea. M4x15 4 ea. M4x35 4 ea. M4x45 4 ea. M5x15 4 ea. M5x35 4 ea. M5x45 4 ea. M6x15 4 ea. M6x35 4 ea. M6x45 6 ea. M8x15 4 ea. M8x35 4 ea. M8x45 If any parts are missing, please call 800-877-8989.
Page 11 2 Quick-Snap Scew Covers 4 Spacer #1 4 Stoppers 12 End Caps 4 Spacer #2 4 Security Cap Bubble Level 8 Square Nuts...
Page 12: Important Safety Information
IMPORTANT SAFETY INFORMATION for PowerMount Wall Unit Please read and observe the following safety points at all times. WARNING – Power Sources DO NOT plug the mounting system power unit into a power outlet that diﬀ ers from the source indicated for safe use on the unit.
Page 13 C. DO NOT place any antenna near overhead power lines or any other power circuit. DO NOT touch any power line or power circuit. Doing so may cause severe physical injury or possibly death. WARNING – Liquid, Avoiding Electrical Shocks A.
Page 14 WARNING – No User Serviceable Parts Inside If, for any reason, the power unit is not operating properly, DO NOT remove any part of the unit (cover, etc.) for repair. Unplug the unit and consult the warranty information section of this owner’s manual for important details.
Page 15: Proper Grounding And Installation
PROPER GROUNDING AND INSTALLATION for PowerMount Wall Unit WARNING – Proper Grounding The power unit requires a properly grounded outlet for safety and to protect connected equipment. If you’re not sure if your home’s electrical wiring is properly grounded, have it checked by a qualiﬁ...
Page 16 Warnings Forbidden Actions: DO NOT install on a sloping surface. Install exclusively on a vertical surface. DO NOT mount to cabinetry made of particleboard. DO NOT install in a room with excessively high temperatures or high humidity. Install at least 3 ft. from all water sources. DO NOT install near an air conditioner.
Page 17: Pre-Installation Checklist
Cautions To prevent eye fatigue, DO NOT install where there is direct sunlight or excessive light. When carrying out maintenance, disconnect the TV’s power supply to avoid electrical shock. If planning to route AV cable in wall, only use cable UL-certiﬁ...
Page 18 Installing the PowerMount Mounting System Remove all pieces of the PowerMount system to ensure you have all the necessary parts. Be sure to choose a mounting location with convenient access to an AC power outlet. Wood Stud Mounting: Using an electronic stud sensor, locate two wall studs up to 15”...
Page 19 �� ...
Page 20 Installing the PowerMount Installing the PowerMount Installing the PowerMount Mounting System Mounting System Masonry Mounting Masonry mounting requires specialized knowledge, skills and tools. Monster highly recommends that you seek the help of a professional installer when mounting to masonry. With the help of a friend, position the mounting system in your desired mounting location.
Page 21 �� ...
Page 22 Attaching the Power Unit to the PowerMount Insert the power unit mounting bracket in the square-shaped slot on the back of the power unit, as shown to the right. Secure the power unit mounting bracket to the power unit with two Phillips screws, labeled “A” on the hardware bag.
Page 23 �� ...
Page 24 Attaching the TV Mounting Plate and Hanging the TV on the Power Mount DO NOT lay the TV face down when attaching the TV mounting plate. The TV should remain unplugged when threading screws into the back panel. Your mounting system features 12 sets of screws of varying diameter and length.
Page 25 DO NOT OVER TIGHTEN SCREWS. Once the TV mounting plate is hung on the arm bracket, thread the remaining two Phillips Screws through the bottom holes on the arm bracket and TV Mounting plate. Tighten down the top screws with your Phillips screwdriver.
Page 26 Adjusting the Flexibility of the Extending Swing Arms The PerfectView 450L features Dual Fold Arms with three independent arm hinges. • The dual swing arms extend your display up to 26" from the wall. • All four arm hinges swivel your TV left or right 180. ° *...
Page 27 * Actual swivel angle depends on the dimensions of TV.
Page 28 Using the Mount’s FlexTilt Screen Adjustment System The PerfectView 450L features a FlexTilt adjustment system for tilting the top of your TV forward or backward 20. ° This reduces glare and enhances your view while seated. Follow the steps below to quickly and easily tilt you screen.
Page 29 Wrench is needed for adjustment.
Page 30 Adjusting the Level of Your TV DO NOT over-loosen the tension screws on the back of the TV mounting plate. The TV mounting plate could fall oﬀ the mount. Note the three tension screws on the back of the TV mounting plate as shown. Turn the left and right tension screws counterclockwise to initiate screen leveling.
Page 32 Routing Your TV’s Power Cord and AV Cable Through the Cable Management System Routing and Connecting Your TV’s Power Cord Once your mount and TV are completely installed, fully extend the mount’s swing arms from the wall and swivel your TV left or right. Connect your TV’s power cord to the TV (if TV uses detachable-type power cord).
Page 33 �� ...
Page 34 Routing and Connecting Your AV Cable Fully extend the mount’s swing arms and swivel the TV left or right. Remove the end cap from the PowerMount’s right swing arm’s cable management cover. Unscrew the cover on the mount’s second arm using a Phillips screwdriver. Route AV cable from your wall, set-top box, AV receiver or other source through the right channel and second arm, as shown.
Page 36: Specifications
SPECIFICATIONS PowerMount PerfectView 450L Continuous Duty Electrical Rating Maximum Current Rating Protection Mode Total Energy Dissipation Clamping Level (TVSS Voltage) Dimensions 120V/60Hz 15A/1800W Line-Neutral (L-N) Line-Ground (L-G) Neutral-Ground (N-G) 4320 Joules 330 Volts Width: 5.91" Height:3.62" Depth: 2.05" 150 mm...
Page 38 �� GUI DE D’U T I L IS AT I ON Support d’écran plat PerfectView 450L ™ FlatScreen PowerMount ™...
Page 40 Cher enthousiaste, MERCI d’avoir choisi le support d’écran plat Monster 450L FlatScreen PowerMount. Le PerfectView 450L est le reﬂ et de notre passion pour la création de solutions audio-vidéo les plus innovantes du marché, aﬁ n de permettre aux passionnés tels que vous de bénéﬁ...
Page 41 Ultra minces et ﬂ exibles, Monster FlatScreen Cables garantit des connexions simples et ordonnées pour votre écran plat. Ils bénéﬁ cient des technologies avancées bénéﬁ cient des technologies avancées Monster Cable Monster Cable toujours de la meilleure qualité possible. Monster FlatScreen PowerProtect et PowerCenters Protégez l’investissement que représente...
Page 42 �� Support d’écran plat PerfectView 450L FlatScreen PowerMount PerfectView 450L est conçu pour supporter les téléviseurs à écran plat de 37"-to-60" sur des surfaces verticales. Le poids maximal supporté est de 90 kg. AVERTISSEMENT DE SECURITE : En cas de doute concernant les instructions présentées dans ce document,...
Page 43 Caractéristiques et remarques : �� Monster s’eﬀ orce en permanence d’améliorer ses produits. Les caractéristiques techniques sont susceptibles d’être modiﬁ ées sans préavis.
Page 44 �� Outils nécessaires à l’installation Fixation sur un montant en bois : • Capteur de montant électronique • Niveau à bulle (inclus) • Perçeuse à main électrique • Foret de 5 mm (3/16") •...
Page 45 Contenu de l’emballage 1 Système de montage...
Page 46 1 Support 1 Plaque de soutien du bloc d’alimentation du bloc d’alimentation 2 Vis cruciformes �� 1 Bloc d’alimentation...
Page 47 Contenu de l’emballage Vis cruciformes 4 ch. M4x15 4 ch. M4x35 4 ch. M4x45 4 ch. M5x15 4 ch. M5x35 4 ch. M5x45 4 ch. M6x15 4 ch. M6x35 4 ch. M6x45 6 ch. M8x15 4 ch. M8x35 4 ch. M8x45 Si l’un de ces éléments est manquant, appelez le 800-877-8989.
Page 48 2 Cache-vis « Quick-Snap » 4 Entretoises No.1 4 Entretoises No.2 4 butées 12 Capuchons 4 capuchons de sécurité Niveau à bulle 8 écrous carrés...
Page 49: Informations De Sécurité Importantes
INFORMATIONS DE SÉCURITÉ IMPORTANTES concernant le bloc d’alimentation mural PowerMount Veuillez lire attentivement et respecter en toutes circonstances les consignes de sécurité ci-dessous. AVERTISSEMENT – Sources d’alimentation Ne pas brancher ce bloc d’alimentation sur une prise électrique aux caractéristiques diﬀ érentes de celles de la source indiquée sur l’élément comme pouvant être utilisée en toute sécurité.
Page 50 B. Si vous utilisez du matériel installé à l’extérieur, tel que des antennes (paraboliques ou non) ou tout autre matériel raccordé au bloc d’alimentation, vériﬁ ez que les câbles électriques sont correctement mis à la terre. Cela assure une protection contre les pics de tension et l’électricité...
Page 51 MISE EN GARDE – Précautions à prendre en cas d’orage En cas d’orage, il est conseillé de débrancher le bloc d’alimentation. Il n’est pas nécessaire de déconnecter les appareils qui y sont connectés. MISE EN GARDE – Ne contient aucune pièce réparable par l’utilisateur Si, pour quelque raison que ce soit, le bloc d’alimentation ne fonctionne pas correctement,...
Page 52 MISE À LA TERRE ET INSTALLATION du bloc d’alimentation mural PowerMount. MISE EN GARDE – Mise à la terre Le bloc d’alimentation exige une prise correctement mise à la terre, pour des raisons de sécurité et pour protéger les équipements qui y sont connectés. Si vous n’êtes pas certain que votre circuit d’alimentation électrique est correctement mis à...
Page 53 Avertissements Actions interdites : N’installez pas le produit sur une surface inclinée. Installez exclusivement le produit sur une surface verticale. N’installez pas le produit sur un support en panneau de particules. N’installez pas le produit dans une pièce où il serait exposé...
Page 54: Précautions Générales
Précautions générales Pour éviter la fatigue oculaire, n’installez pas l’unité dans un endroit exposé aux rayons directs du soleil ou à une luminosité excessive. Avant toute opération de maintenance, déconnectez l’alimentation du téléviseur pour éviter tout risque d’électrocution. Si vous prévoyez de faire passer un câble audio- vidéo dans le mur, utilisez un câble certiﬁ...
Page 55 Installation de la platine de ﬁ xation murale PowerMount Sortez toutes les pièces du bloc d’alimentation PowerMount pour vous assurer qu’aucune n’est manquante. Optez pour un emplacement d’installation facilitant l’accès à une prise secteur. Fixation sur un montant en bois : A l’aide d’un détecteur électronique, trouvez la position de deux montants muraux situés à...
Page 56 �� ...
Page 57 Installation de la platine de ﬁ xation murale PowerMount Fixation sur parois de maçonnerie Le montage dans de la maçonnerie nécessite des connaissances et un outillage spéciﬁ ques. Dans ce cas, Monster vous conseille de faire appel à un installateur professionnel. Demandez à...
Page 58 �� ...
Page 59 Fixation du bloc d’alimentation au PowerMount Insérez le support du bloc d’alimentation dans l’ouverture carrée au dos du bloc d’alimentation, comme indiqué à droite. Fixez ce support au bloc d’alimentation avec deux vis cruciformes étiquetées « A » dans le sachet d’accessoires. Suspendez le support de ﬁ...
Page 60 �� ...
Page 61 Fixation de la platine sur le téléviseur et montage de l’ensemble sur le support Ne posez pas l’écran TV à plat pour y ﬁ xer la plaque de soutien. Le téléviseur ne doit pas être branché pendant la pose des vis sur le panneau arrière. Le système de ﬁ...
Page 62 NE SERREZ PAS LES VIS EXAGÉRÉMENT. Lorsque la platine de montage du téléviseur est accrochée au support, visser les deux vis cruciformes restantes dans les trous inférieurs du support et de la platine dutéléviseur. Serrez lesvis supérieures avec votre tournevis cruciforme.
Page 63 Réglage de la ﬂ exibilité des bras extensibles pivotants Le PerfectView 450L est doté de bras pivotants Dual Fold extensibles à haute résistance avec trois ™ charnières indépendantes. • Les bras extensibles et pivotants permettent d’éloigner votre téléviseur de 65 cm du mur au maximum.
Page 64 * L’angle de rotation réel est déterminé par les dimensions du téléviseur.
Page 65 Utilisation du système de réglage de l’écran FlexTilt ™ Le PerfectView 450L est équipé d’un système de réglage qui permet de basculer le téléviseur de 20° vers FlexTilt ™ l’avant ou de 20° vers l’arrière sur son axe vertical. Ceci permet de réduire les reﬂ...
Page 66 Une clé est nécessaire pour le réglage.
Page 67 Réglage du niveau de votre téléviseur Prenez garde de ne pas trop desserrer les vis de réglage au dos de la plaque de soutien du téléviseur. La plaque de soutien du téléviseur pourrait se décrocher et tomber. Il y a trois vis de réglage au dos de la plaque de soutien du téléviseur, comme indiqué...
Page 69 Pour passer les câbles d’alimentation et audio-vidéo dans le passe-câbles du support Positionnement et connexiondu cordon d’alimentation de votre téléviseur Après avoir terminé l’installation du support et du téléviseur, déployez à fond les bras pivotants loin du mur et faites pivoter le téléviseur vers la droite ou la gauche.
Page 70 �� ...
Page 71 Remettez en place le capuchon. Félicitations ! Vous avez terminé l’installation de votre PerfectView 450L. Pour obtenir d’autres d’informations sur les produits innovants de Monster conçus pour les écrans plats, visitez le site MonsterCable.com/FlatScreen. Vous y découvrirez notamment le câble ultra-plat FlatScreen et notre solution...
Page 73 CARACTERISTIQUES PowerMount PerfectView 450L Rendement continu Caractéristiques électriques Intensité nominale Mode de protection Dissipation d’énergie totale Niveau de ﬁ xation (tension TVSS) Dimensions 120 V/ 60 Hz 15 A/1800 W Phase-Neutre (L-N) Phase-Terre (L-G) Neutre-Terre (N-G) 4320 joules 330 volts Largeur : 5,91"...
Page 75 �� GUÍ A D EL U S UA R I O Base PerfectView 450L ™ FlatScreen PowerMount ™ para televisores planos...
Page 77: Un Mensaje Del Monster Mayor
GRACIAS por haber adquirido la base PerfectView 450L FlatScreen para televisores planos de Monster ® La PerfectView 450L reﬂ eja nuestra pasión por crear las soluciones de audio y video más innovadoras y prácticas del mercado, para que los entusiastas de los equipos de audio y video como usted los disfruten al máximo...
Page 78 ﬂ exibilidad, garantizan una conexión limpia y ordenada a su televisor plano. Además incorporan tecnologías plano. Además incorporan tecnologías avanzadas de Monster Cable avanzadas de Monster Cable obtenga la mejor imagen y el mejor sonido posibles. FlatScreen PowerProtect y PowerCenters Proteja la inversión que hizo en su...
Page 79 �� Base PerfectView 450L FlatScreen PowerMount La base PerfectView 450L está diseñada para ﬁ jar televisores planos de 37 a 60 pulgadas (94 a 153 cm) a paredes verticales. Soporta un peso máximo de 200 libras (90 kg). ADVERTENCIA DE SEGURIDAD: Si no entiende estas instrucciones, o si no está...
Page 80 Especiﬁ caciones y notas: �� Monster se esmera constantemente en mejorar sus productos. Las especiﬁ caciones están sujetas a cambio sin previo aviso.
Page 81: Herramientas Requeridas
�� Herramientas requeridas Instalación en paredes de montantes de madera: • Sensor electrónico de montantes • Nivel de burbuja (incluido) • Taladro eléctrico de mano • Broca de 3/16" (5 mm) para taladro •...
Page 82: Contenido Del Paquete
Contenido del paquete 1 Sistema de base...
Page 83 1 placa de instalación de 1 ménsula de instalación la unidad de potencia de la unidad de potencia 2 tornillos de cruz �� 1 unidad de potencia...
Page 84 Contenido del paquete Tornillos de cruz 4 unidades M4x15 4 unidades M4x35 4 unidades M4x45 4 unidades M5x15 4 unidades M5x35 4 unidades M5x45 4 unidades M6x15 4 unidades M6x35 4 unidades M6x45 6 unidades M8x15 4 unidades M8x35 4 unidades M8x45 Llame al 800-877-8989 si falta alguna pieza.
Page 85 2 tapas Quick-Snap para tornillos 4 espaciadores del tipo 1 4 topes 12 tapas para los extremos 4 espaciadores del tipo 2 4 tapas de seguridad Nivel de burbuja 8 tuercas cuadradas...
Page 86 INFORMACIÓN IMPORTANTE DE SEGURIDAD de la unidad PowerMount de pared Lea y cumpla en todo momento las instrucciones de seguridad siguientes. ADVERTENCIA – Fuentes de potencia eléctrica EVITE enchufar la unidad PowerMount de la base a tomacorrientes distintos a los indicados como de uso seguro para el equipo.
Page 87 EVITE colocar antenas sin importar de qué tipo cerca de cables de electricidad aéreos ni de otros circuitos de potencia eléctrica. EVITE TOCAR cables o circuitos de potencia eléctrica. De hacerlo podría sufrir heridas graves y hasta la muerte. ADVERTENCIA – Líquidos y cómo evitar las descargas eléctricas A.
Page 88 ADVERTENCIA – No contiene componentes que puedan ser reparados por el usuario Si por cualquier razón la unidad de potencia presenta fallas en su funcionamiento, ABSTÉNGASE de retirar o desarmar cualquier componente de la unidad (cubiertas, etc.) para hacer reparaciones. Desenchufe el equipo y consulte la sección de información de garantía en este manual del propietario para conocer información adicional de importancia.
Page 89 LA CORRECTA INSTALACIÓN Y CONEXIÓN A TIERRA de las unidades PowerMount de pared ADVERTENCIA – La correcta conexión a tierra La unidad de potencia requiere de un tomacorriente provisto de una adecuada conexión a tierra, por razones de seguridad y de protección a los componentes.
Page 90 Advertencias Acciones prohibidas: EVITE INSTALAR la base en superﬁ cies inclinadas. Sólo se debe instalar en superﬁ cies verticales. EVITE INSTALAR la base en gabinetes hechos de tablas de partículas aglomeradas. EVITE INSTALAR la base en recintos donde haya exceso de calor o de humedad. Instálela al menos a 3 pies (0,90 metros) de distancia de toda fuente de agua.
Page 91 Precauciones Para prevenir la fatiga visual, EVITE INSTALAR su televisor plano en lugares que reciban directamente la luz del sol ni en los que haya demasiada luz. Al hacer mantenimiento, desconecte la alimentación de electricidad del televisor para prevenir choques eléctricos. Si planea llevar los cables de audio y video por el interior de la pared, use solamente cables certiﬁ...
Page 92 Instalación del sistema de base PowerMount Saque todas las piezas del sistema PowerMount para asegurarse de que cuenta con todas las piezas necesarias. Asegúrese de seleccionar un lugar de instalación que tenga un fácil acceso a un tomacorriente de pared. Instalación en paredes de montantes de madera: Utilice un detector electrónico de montantes para encontrar dos montantes a una distancia de 15 pulgadas...
Page 93 �� ...
Page 94 Instalación del sistema de base PowerMount continuación Instalación en paredes de mampostería La instalación en paredes de mampostería requiere de conocimientos, habilidades y herramientas especiales. Monster recomienda que pida ayuda a un instalador profesional si va instalar la base en una pared de mampostería. Coloque el sistema de base sobre el lugar deseado.
Page 95 �� ...
Page 96 Fijación de la unidad de potencia a la PowerMount Inserte la ranura de forma cuadrada de laménsula de la unidad de potenciade la unidad de potencia, como se muestra a la derecha. Fije laménsula de la unidad de potencia a la unidad de potencia con los dos tornillo de cruz, marcados “A”...
Page 97 �� ...
Page 98 Fijación de la placa del televisor a su televisor plano y a la Power Mount EVITE COLOCAR su televisor con la pantalla hacia abajo al ﬁ jarle la placa del televisor. Su televisor debe estar desconectado de la alimentación de electricidad al ﬁ jarle los tornillos a su panel trasero.
Page 99 EVITE APRETAR EN EXCESO LOS TORNILLOS. Luego de colgar la placa del televisor sobre la ménsula del brazo, atornille los otros dos tornillos de cruz a través de los agujeros inferiores de la ménsula del brazo y de la placa deltelevisor. Proceda a apretar los tornillos superiores con el destornillador de cruz suministrado.
Page 100 Cómo ajustar la ﬂ exibilidad de los brazos pivotantes extensibles La base PerfectView 450L incorpora brazos dobles pivotantes Dual Fold • Los brazosdobles pivotantes permiten separar el televisor de la pared hasta una distancia de 26 pulgadas (66 cm). •...
Page 101 * El ángulo de movimiento del televisor depende de su tamaño.
Page 102 Cómo se utiliza el sistema FlexTilt de ajuste de la posición del televisor La base PerfectView 450L incorpora un sistema de ajuste que permite inclinar el televisor hacia adelante FlexTilt ™ o hacia atrás 20°. Eso reduce los reﬂ ejos y mejora la visión cuando está...
Page 103 Se necesita una llave de tuercas para hacer el ajuste.
Page 104 Ajuste del nivel de su televisor EVITE dejar demasiado ﬂ ojos los tornillos de tensión en la parte trasera de la placa del televisor. La placa del televisor podría soltarse de la base. Observe los tres tornillos de tensión en la parte trasera de la placa del televisor, como se muestra.
Page 106 Colocación del cable de alimentación eléctrica de su televisor y de los cables de AV a través de sistema de manejo de cables Colocación y conexión del cable de alimentaciónde su televisor Luego de haber instalado completamente la base y el televisor, extienda completamente los brazos de la base y mueva su televisor completamente hacia un lado.
Page 107 �� ...
Page 108 Colocacióny conexión de loscables deaudio y video Extienda completamente los brazos pivotantes de la base y mueva su televisor completamente hacia un lado o el otro. Retire la tapa del extremo de la cubierta del canal de los cables del brazo pivotante derecho de la PowerMount.
Page 110: Especificaciones
ESPECIFICACIONES PowerMount PerfectView 450L Clasiﬁ cación eléctrica de servicio continuo Amperaje máximo nominal Modos de protección Disipación total de energía Nivel de supresión (Voltaje TVSS) Dimensiones 120 V/60 Hz 15 A/1800 W Línea-Neutro (L-N) Línea-Tierra (L-G) Neutro-Tierra (N-G) 4320 joules 330 voltios Ancho: 5.91"...
Page 111: Notes: Remarques : Notas
NOTES: REMARQUES : NOTAS:...
Page 112 NOTES: REMARQUES : NOTAS:...
Page 113 « Dual Fold », « Z-Fold », sont des marques déposées et non déposées de Monster Cable Products, Inc. ou de ses ﬁ liales aux Etats-Unis et dans d’autres pays. VESA est une marque commerciale de la Video Electronics Standards Association.
