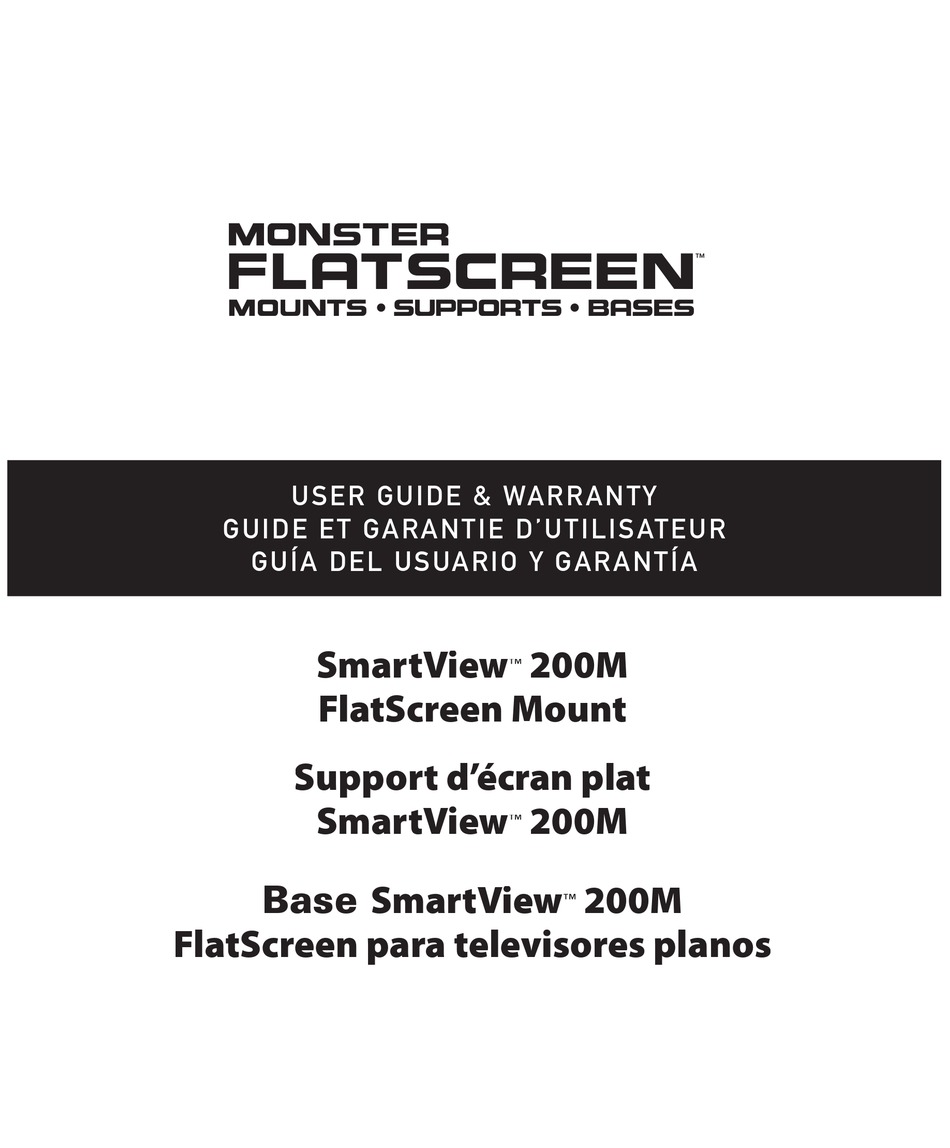

U S ER GU I D E & WA R R A NT Y
G UI DE ET GARAN T I E D' U T I L I SAT E U R
GU ÍA D E L U S UAR I O Y G A R A NT Í A
SmartView
FlatScreen Mount
Support d'écran plat
SmartView
Base SmartView
FlatScreen para televisores planos
200M
™
200M
™
200M
™

Advertisement

Table of Contents
loading

Related Manuals for Monster SmartView 200M

Summary of Contents for Monster SmartView 200M

  • Page 1 ���������� U S ER GU I D E & WA R R A NT Y G UI DE ET GARAN T I E D’ U T I L I SAT E U R GU ÍA D E L U S UAR I O Y G A R A NT Í A SmartView FlatScreen Mount Support d’écran plat...
  • Page 3 ® SmartView 200M FlatScreen Mount. ™ The SmartView 200M refl ects our passion for creating the most innovative and practical AV solutions on the market, so enthusiasts like yourself always get the absolute best from their high-performance AV components. The SmartView 200M delivers the distinctive, custom look you want, plus exclusive adjustment features, so it’s always easy...
  • Page 4 Ultra slim and fl exible, Monster FlatScreen Cables ensure a clean, no-clutter hookup to your thin display. Plus, they feature advanced Monster Cable technologies, so you always get the best possible picture technologies, so you always get the best possible picture and sound.
  • Page 5 SmartView 200M FlatScreen Mount ™ SmartView 200M is designed to mount 24" to 37" LCD and plasma televisions to vertical walls. Maximum weight capacity is 100 lbs. SAFETY WARNING: If you don’t understand these directions, or have doubts about this product’s installation, please call a qualifi ed contractor or contact Monster Cable Products, Inc.
  • Page 6 Specifi cations and Notes: ���� ������ ���� ������ ���� ������� ���� ������ ���� ������� ����� ������� Monster is constantly striving to improve its products. Specifi cations are subject to change without notice.

  • Page 7: Required Tools

    Required Tools Wall Stud Mounting: • Electronic stud sensor • Level • Electric hand drill • 3/16" drill bit • Phillips screwdriver • Combination wrenches or socket set Masonry Mounting (brick, concrete, concrete blocks): • Above tools • Replace 3/16" drill bit with 1/2" masonry drill bit...

  • Page 8: Package Contents

    Package Contents 1 Wall Plate 2 Vertical Adjustment Bars 1 L-Shaped Locking Bar If any parts are missing, please call 800-877-8989. 4 Concrete Anchors...
  • Page 9 1 Bubble Level 4 Lag Bolts 4 Square Washers 4 Spacers #1 4 Spacers #2 4 Round Washers Screws 4 ea. M4x15/M4x35/M4x45 4 ea. M5x15/M5x35/M5x45 4 ea. M6x15/M6x35/M6x45 4 ea. M8x15/M8x35/M8x45...

  • Page 10: Cautions And Warnings

    Cautions and Warnings Forbidden Actions: Do not install on a sloping surface. Install exclusively on a vertical surface. Do not install in a room with excessively high temperatures or high humidity. Do not install near an air conditioner. Do not install in a location with excessive dust, smoke or moisture.

  • Page 11: Pre-Installation Checklist

    Pre-Installation Checklist ® Is the view of your mounting location free of glare and other obstructions? ® If mounting to two wall studs, is your mounting location’s stud separation less than 19"? ® Is there an AC power outlet within range of your mounting location, preferably behind the placement of your display? ®...

  • Page 12: Installing The Wall Plate

    Installing the Wall Plate Remove all pieces of the wall mounting system to ensure you have all the necessary parts. Be sure to choose a mounting location with easy access to an AC power outlet. Wood Stud Mounting: Using an electronic stud sensor, locate two adjacent wall studs at least 12"...
  • Page 13 ���� ����� ��� ����� ��� ������� ����� ����� ����� ���� ��� ����� ���� ���� ����� �����...
  • Page 14 Installing the Wall Plate Masonry Mounting While masonry materials (bolts and concrete anchors) are included, masonry mounting requires specialized knowledge, skills and tools. Monster highly recommends you seek the assistance of a professional installer when mounting to masonry. DO NOT drill holes in masonry mortar joints. �����...
  • Page 15 ���� ����� �������� ������� ��� ����� ��� ������� ����� ����� ������� ���� ����� �����...
  • Page 16 Attaching the Vertical Adjustment Bars to the TV DO NOT lay your TV face down when attaching the Vertical Adjustment Bars. This can cause permanent damage to your screen. Lean it against a wall or other solid surface so it remains vertically upright. Your TV should be unplugged before threading any bolt or screw into the back panel.
  • Page 17 �������� ���������� ��� WARNING DO NOT OVER TIGHTEN SCREWS.
  • Page 18 Hanging the TV and Vertical Adjustment Bars on the Wall Plate Monster strongly recommends that a minimum of two people perform the following steps. DO NOT release the TV until you are certain it is properly mounted and secured to the wall plate. Connect the TV’s power cord and any AV cable to the TV before hanging it.
  • Page 19 ��������� ����� ���� �� �����...
  • Page 20 Congratulations You’ve successfully installed your SmartView 200M FlatScreen Mount. Visit www.MonsterCable.com/FlatScreen for more innovative Monster FlatScreen products, including our ultra low-profi le FlatScreen Cable and our safe, FlatScreen Clean LCD and plasma cleaning solution for preserving your fl...
  • Page 21 LIVE FOREVER LIMITED WARRANTY FOR CONSUMERS Monster, LLC, 7251 West Lake Mead Blvd., Las Vegas, NV 89128, (“Monster”) extends You this Limited Warranty. Statutory or common law may provide You with additional rights or remedies, which shall not be aff ected by this Limited Warranty.
  • Page 22 GENERAL PROVISIONS Choice Of Law/Jurisdiction. This Limited Warranty and any disputes arising out of or in connection with this Limited Warranty (“Disputes”) shall be governed by the laws of the State of California, USA, excluding confl icts of law principles and excluding the Convention for the International Sale of Goods. The courts located in the State of California, USA shall have exclusive jurisdiction over any Disputes.
  • Page 25 ���������� G U I D E D ’ U TI LIS AT I ON ET GARAN T IE Support d’écran plat SmartView 200M ™...
  • Page 27 Cher enthousiaste, MERCI d’avoir choisi le support d’écran plat Monster ® SmartView 200M. Le SmartView 200M est le refl et ™ de notre passion pour la création de solutions audio-vidéo les plus innovantes du marché, afi n de permettre aux passionnés tels que vous de bénéfi cier au maximum de tous les avantages off...
  • Page 28 écran plat. Ils bénéfi cient des technologies avancées Monster Cable, pour que l’image et le son soient avancées Monster Cable, pour que l’image et le son soient toujours de la meilleure qualité possible.
  • Page 29 Support d’écran plat SmartView 200M ™ Le SmartView 200M est conçu pour supporter les téléviseurs à écran plat LCD et plasma de 24" à 37" sur des surfaces verticales. Le poids maximal supporté est de 45 kg. AVERTISSEMENT DE SECURITE : En cas de doute concernant les instructions présentées dans ce document, ou pour installer le produit, veuillez contacter un...
  • Page 30 Caractéristiques et remarques : ���� ������ ���� ������ ����� ������ ���� ������ ����� ������ ����� ������� Monster s’eff orce en permanence d’améliorer ses produits. Les caractéristiques techniques peuvent être modifi ées sans préavis.
  • Page 31 Outils nécessaires à l’installation Fixation sur un montant en bois : • Détecteur électronique • Niveau à bulle • Perceuse électrique • Foret de 5 mm (3/16") • Tournevis cruciforme • Clés plates, à oeil ou à douille Fixation dans de la maçonnerie (brique, béton, parpaing) : •...

  • Page 32: Contenu De L'emballage

    Contenu de l’emballage 1 Platine de fi xation murale 2 Barres de réglage verticales 1 Barre de verrouillage en forme de L Si l’un de ces éléments est manquant, appelez le 800-877-8989. 4 Chevilles de maçonnerie...
  • Page 33 1 Niveau à bulle 4 tire-fond 4 Rondelles carrées 4 Entretoises No.1 4 Entretoises No.2 4 Rondelles ordinaires 4 de chaque type M4x15/M4x35/M4x45 4 de chaque type M5x15/M5x35/M5x45 4 de chaque type M6x15/M6x35/M6x45 4 de chaque type M8x15/M8x35/M8x45...
  • Page 34 Mises en garde et Mesures de précaution Actions interdites : N’installez pas le produit sur une surface inclinée. Installez exclusivement le produit sur une surface verticale. N’installez pas le produit dans une pièce où il serait exposé à des températures élevées ou une humidité excessive. N’installez pas le produit à...

  • Page 35: Préparation De L'installation

    Préparation de l’installation ® Le site d’installation permet-il d’assurer une bonne visibilité de l’écran, sans refl ets ou autres gênes visuelles ? ® Si l’installation utilise deux montants muraux, leur séparation est-elle inférieure à 48 cm (19") ? ® Une prise secteur est-elle disponible à proximité de l’emplacement choisi, de préférence derrière le téléviseur ? ®...
  • Page 36 Installation de la platine de fi xation murale Retirez tous les composants du kit et vérifi ez qu’il n’en manque aucun. Choisissez un emplacement d’installation autorisant un accès aisé à une prise secteur. Fixation sur un montant en bois : A l’aide d’un détecteur électronique, déterminez la position de deux montants muraux adjacents séparés par une distance minimale de 30 cm (12").
  • Page 37 ������� ������ ��������� �� ��������� �������� �� ������ ����� ���� ��� �������� ������� �� ���� �������� �� ������...
  • Page 38 Installation de la platine de fi xation murale Fixation dans de la maçonnerie Bien que les matériaux nécessaires à une installation sur un mur de maçonnerie sont fournis (vis et chevilles), ce type de montage nécessite des connaissances, des techniques et des outils spécifi ques. Dans ce cas, Monster vous conseille de faire appel à...
  • Page 39 ������� ������ ��������� � ����� ��������� �� ��������� �������� �� ������ ��� �� ���������� �������� �� ������...
  • Page 40 Fixation des barres de réglage verticales sur le téléviseur Lorsque vous fi xez les barres de réglage verticales, NE POSEZ PAS l’écran à plat. Vous pourriez endommager sa surface. Posez-le verticalement en l’appuyant contre une paroi fi xe. Le téléviseur doit être débranché avant de monter les boulons ou vis au dos de l’écran.
  • Page 41 ����� �� ������� ��������� AVERTISSEMENT NE SERREZ PAS LES VIS EXAGEREMENT.
  • Page 42 Montage du téléviseur avec les barres de réglage sur la platine de fi xation murale Monster vous conseille vivement d’être deux pour les opérations suivantes. NE LÂCHEZ PAS le téléviseur avant d’être absolument certain qu’il est correctement monté et fi xé à la platine murale. Branchez le câble d’alimentation du téléviseur et le ou les autres câbles audio-vidéo avant de l’accrocher au mur.
  • Page 43 �������� ��������� ������� ���������� ������...
  • Page 44 fi xation. Félicitations Vous avez terminé l’installation de votre support d’écran plat SmartView 200M. Pour plus d’informations sur les produits innovants de Monster destinés aux écrans plats, rendez-vous sur le site www.MonsterCable.com/FlatScreen. Vous y découvrirez notamment le câble ultra-plat FlatScreen et notre solution de nettoyage de téléviseurs LCD et plasma pour un entretien sans risque.
  • Page 45 GARANTIE LIMITEE A VIE OFFERTE AUX CLIENTS Monster, LLC, 7251 West Lake Mead Blvd, Las Vegas, NV 89128, USA (« Monster ») vous off re cette garantie limitée. La loi ou le droit coutumier peuvent vous accorder des droits ou réparations supplémentaires, qui ne seront pas aff...
  • Page 46 DISPOSITIONS GENERALES Législation et juridiction compétentes. Cette Garantie limitée et tout litige qui peut lui être associé (« Litiges ») sont obligatoirement régis par la législation en vigueur dans l’Etat de Californie, USA, à l’exclusion des litiges liés aux principes juridiques ou légaux et à l’exclusion de la Convention sur la vente internationale des marchandises. Les tribunaux de l’Etat de Californie, USA, seront exclusivement compétents pour régler les Litiges.
  • Page 49 ���������� G U Í A D EL U SUA RIO Y GA RANT ÍA Base SmartView 200M ™ FlatScreen para televisores planos...
  • Page 51 200M FlatScreen de Monster para televisores planos. ® La SmartView 200M refl eja nuestra pasión por crear las soluciones de audio y video más innovadoras y prácticas del mercado, para que los entusiastas de los equipos de audio y video como usted los disfruten al máximo en todo momento.
  • Page 52 fl exibilidad, garantizan una conexión limpia y ordenada a su pantalla delgada. Además incorporan tecnologías avanzadas de Monster Cable para que siempre tecnologías avanzadas de Monster Cable para que siempre reciba la mejor imagen y el mejor sonido posibles.
  • Page 53 200M FlatScreen para televisores planos ™ La base SmartView 200M está diseñada para fi jar televisores de LCD y de plasma de 24 a 37 pulgadas (61 a 94 cm) a paredes verticales. Soporta un peso máximo de 100 libras (45 kg).
  • Page 54 Especifi caciones y notas: ���� ������ ���� ������ ����� ������ ���� ������ ����� ������ ����� ������� Monster se esmera constantemente en mejorar sus productos. Las especifi caciones están sujetas a cambios sin previo aviso.

  • Page 55: Herramientas Requeridas

    Herramientas requeridas Instalación en paredes de montantes de madera: • Sensor electrónico de montantes • Nivel de burbuja • Taladro eléctrico de mano • Broca de 3/16" (5 mm) para taladro • Destornillador de cruz • Llaves de tuercas de combinación o juego de cubos Instalación en paredes de mampostería (ladrillo, concreto sólido, ladrillo de concreto): •...

  • Page 56: Contenido Del Paquete

    Contenido del paquete 1 placa de pared 2 barras de ajuste vertical 1 barra de bloqueo en forma de “L” Llame al 800-877-8989 si falta alguna pieza. 4 anclajes para concreto...
  • Page 57 1 nivel de burbuja 4 espaciadores del tipo 1 4 pernos 4 arandelas cuadradas autoroscantes 4 espaciadores 4 arandelas circulares del tipo 2 Tornillos 4 unidades de tornillos M4x15/M4x35/M4x45 4 unidades de tornillos M5x15/M5x35/M5x45 4 unidades de tornillos M6x15/M6x35/M6x45 4 unidades de tornillos M8x15/M8x35/M8x45...

  • Page 58: Precauciones Y Advertencias

    Precauciones y advertencias Acciones prohibidas: Evite instalar la base en superfi cies inclinadas. Sólo se debe instalar en superfi cies verticales. Evite instalar la base en recintos donde haya calor o humedad en exceso. Evite instalar la base cerca de acondicionadores de aire. Evite instalar la base en lugares donde haya fuentes de polvo, humo o de humedad en exceso.
  • Page 59 Lista de comprobación previa a la instalación ® ¿Puede ver el lugar donde va a instalar la base sin obstrucciones y sin refl ejos ni resplandor? ® Si se va a fi jar la base a dos montantes de pared, ¿están los montantes a una distancia menor de 19 pulgadas (48 cm)? ®...
  • Page 60 Instalación de la placa de pared Saque todas las piezas de la base SmartView para asegurarse de que cuenta con todas las piezas necesarias. Asegúrese de seleccionar un lugar de instalación que tenga un fácil acceso a un tomacorriente de pared. Instalación en paredes de montantes de madera: Utilice un detector electrónico de montantes para encontrar dos montantes adyacentes situados a una distancia de 12"...
  • Page 61 ����� �� ����� ������ ������������� � ��������� ������������ �� �������������� ����� ������� ��� �������� �� ������� �� ����������� ������������ �� ��������������...
  • Page 62 Instalación de la placa de pared Instalación en paredes de mampostería Aunque se incluye materiales (pernos y anclajes para concreto) para la instalación en paredes de mampostería, la instalación en ese tipo de paredes requiere de conocimientos, habilidades y herramientas especiales Monster recomienda encarecidamente que pida ayuda a un instalador profesional si va instalar la base en una pared de mampostería.
  • Page 63 ����� �� ����� �������� ���� �������� ������ ������������� � ��������� ������������ �� �������������� ����� �� ����������� ������������ �� ��������������...
  • Page 64 Cómo fi jar las barras de ajuste vertical al televisor EVITE COLOCAR su televisor con la pantalla hacia abajo al fi jarle las barras de ajuste vertical. Eso puede causar daños permanentes a su televisor. Inclínelo contra la pared u otra superfi cie sólida de modo que permanezca en posición vertical.
  • Page 65 ����� �� ������ �������� ADVERTENCIA EVITE APRETAR EN EXCESO LOS TORNILLOS.
  • Page 66 Cómo fi jar el televisor y las barras de ajuste vertical a la placa de pared Monster recomienda encarecidamente que los pasos siguientes serán efectuados por al menos dos personas. MANTENGA SUJETO el televisor hasta que esté totalmente seguro de que se encuentre fi rmemente adosado a la placa de pared. Conecte al televisor el cable de alimentación eléctrica y todos los cables de AV antes de fi...
  • Page 67 ������� ��������� ����� ��������� �� �����...
  • Page 68 Felicitaciones Ha instalado exitosamente su base SmartView 200M FlatScreen para televisores planos. Visite www.MonsterCable.com/FlatScreen para conocer otros innovadores productos Monster FlatScreen, incluyendo nuestro cable FlatScreen de perfi l ultra-bajo y nuestra solución limpiadora FlatScreen Clean LCD para preservar la pantalla de su televisor plano.
  • Page 69 GARANTÍA LIMITADA “LIVE FOREVER” PARA LOS CONSUMIDORES Monster, LLC, 7251 West Lake Mead Blvd., Las Vegas, NV 89128, (“Monster”) le extiende a Usted esta Garantía Limitada. Los estatutos, el derecho consuetudinario u otra legislación podrían otorgarle otros derechos o compensaciones, los cuales no se verán afectados en virtud de esta Garantía Limitada. DEFINICIONES “Uso Adecuado”...
  • Page 70 CONDICIONES GENERALES Derecho y jurisdicción. Esta garantía limitada y cualquier litigio que surgiese en virtud de o en conexión con esta Garantía Limitada (“Litigios”) se regirá por las leyes del estado de California, EE. UU., excluyendo confl ictos de principios jurídicos o legales y excluyendo la Convención para la Venta Internacional de Bienes. Los tribunales situados en el Estado de California, EE.
  • Page 72 Estados Unidos y en otros países. « Monster », « Monster Cable », the Monster logo, « Monster FlatScreen Clean », « Clean Power », « SurgeGuard », « PowerProtect », « Monster FlatScreen Mounts », « QuickLift », « SmartView », «...
