FERMETURE, MISE À NIVEAU ET ALIGNEMENT DES PORTES
Égouttement du distributeur
La distribution d'eau et de glaçons continue pendant quelques
secondes après que l'on ait relâché la plaque du distributeur.
Attendre quelques secondes avant de retirer le verre.
• Rincer le système de distribution d'eau. De l'air piégé dans
la canalisation d'alimentation en eau prolonge l'écoulement
d'eau du distributeur.
• Contrôler la pression de l'alimentation en eau; inspecter le
système d'osmose inverse, le cas échéant.
• Des copeaux de glace peuvent s'accumuler dans le goulet du distributeur et
fondre, ce qui fait goutter le distributeur. Nettoyer le goulet de distribution des
glaçons à l'aide d'un chiffon tiède et humide puis sécher soigneusement.

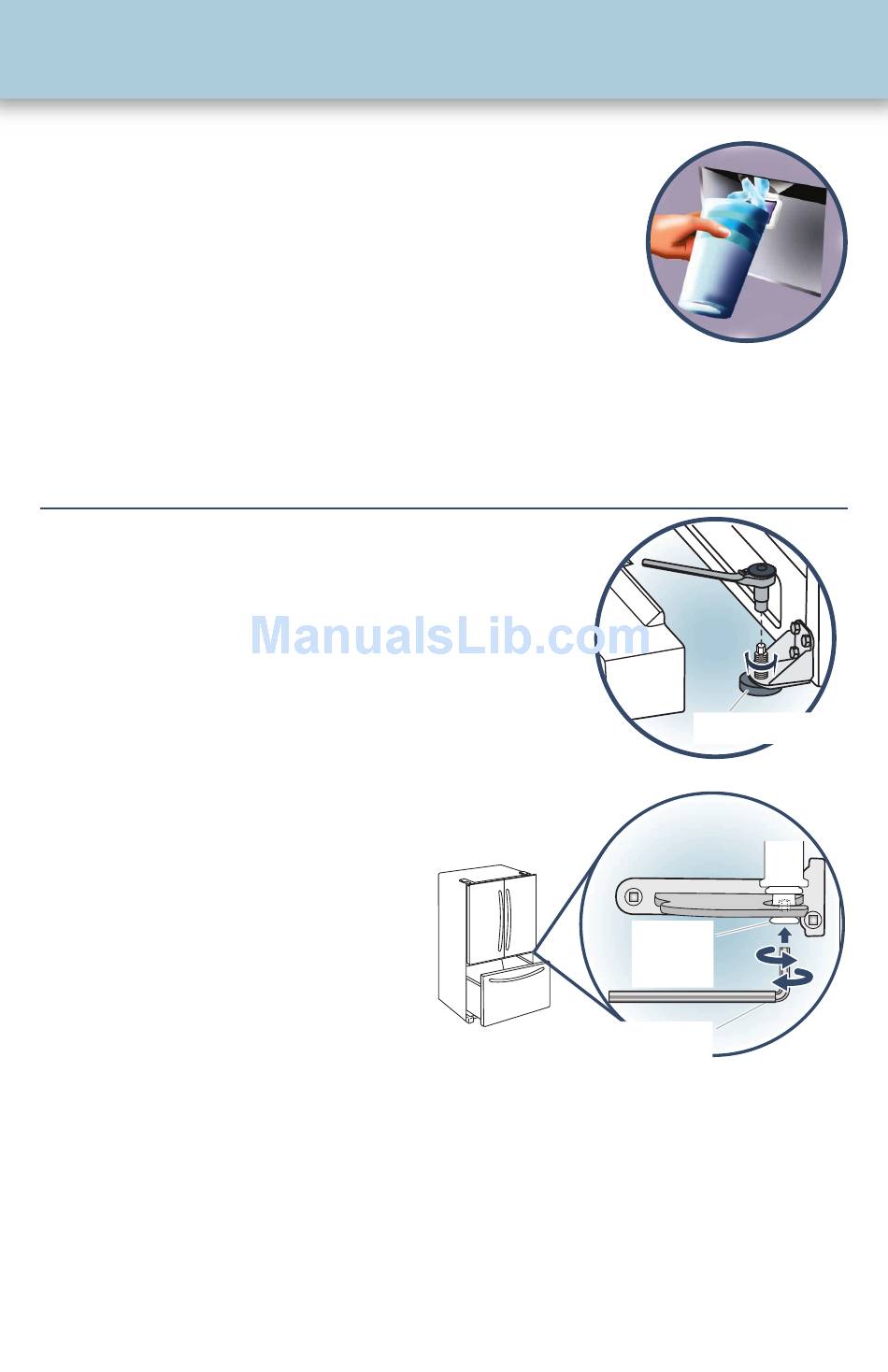

Fermeture, mise à niveau et alignement des portes
Si vous souhaitez que les portes se ferment plus facilement
ou si le réfrigérateur semble instable, tourner les pieds de
stabilisation dans le sens horaire pour soulever l'avant du
réfrigérateur. Tourner les deux pieds de stabilisation du
même nombre de tours pour que le réfrigérateur reste
d'aplomb puis s'assurer que les pieds de stabilisation
sont fermement en contact avec le sol.
Si les portes sont mal alignées au
sommet, les aligner. Pour un bon
alignement, effectuer les ajustements
une fois les aliments placés dans les
portes.
• Tout en gardant les deux portes du
réfrigérateur fermées, retirer le tiroir
du congélateur.
• La vis d'alignement se trouve à
l'intérieur de l'axe de la charnière
inférieure de la porte de droite du
réfrigérateur.
• Introduire la clé à tête hexagonale de
la poignée) dans l'axe de la charnière inférieure jusqu'à ce qu'elle soit
complètement engagée dans la vis d'alignement.
Pour soulever la porte, tourner la clé à tête hexagonale vers la droite.
Pour abaisser la porte, tourner la clé à tête hexagonale vers la gauche.
• Si nécessaire, continuer à tourner la vis d'alignement jusqu'à ce que les portes
soient alignées.
Clé à tête hexagonale
de
⁄ " (jointe aux instructions d'installation de
1
8
¹⁄₄"
Pied de stabilisation A
Axe de
A
charnière
inférieure
B
1 ⁄ " (fournie)
8
