D-Link

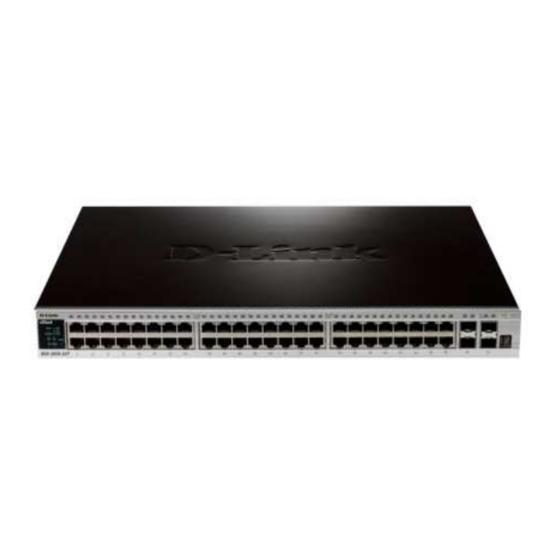

DGS-3620-52P
48 10/100/1000Base-T PoE+ ports + 4 10GE SFP+ ports L3 Stackable Managed Switch/
Управляемый L3 стекируемый коммутатор с 48 портами 10/100/1000Base-T
и 4 портами 10GBase-X SFP+ (48 портов с PoE 802.3af/at, PoE-бюджет 370 Вт;
740 Вт с DPS-700)
Quick Installation Guide
Краткое руководство по установке
Advertisement
Table of Contents
Related Manuals for D-Link DGS-3620-52P
Summary of Contents for D-Link DGS-3620-52P
- Page 1 D-Link DGS-3620-52P 48 10/100/1000Base-T PoE+ ports + 4 10GE SFP+ ports L3 Stackable Managed Switch/ Управляемый L3 стекируемый коммутатор с 48 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+ (48 портов с PoE 802.3af/at, PoE-бюджет 370 Вт; 740 Вт с DPS-700) Quick Installation Guide Краткое...
- Page 2 Introduction This Quick Installation Guide gives instructions for setting up the D-Link DGS-3620-52P switch. The model you have purchased may appear slightly different from those shown in the illustrations. For more detailed information about the device, its components, making network connections and technical specifications, please refer to the D-Link website http://www.dlink.com/...
- Page 3 Hardware Overview LED Indicators LED Indicative Colour Status Description Green Solid Green Power Power on. Light off Power off. Green Blinking Green Console During the Power-On Self Test (POST). Light off When the POST is finished. Solid Green When a user is logged in through the console port. Green Solid Green Redundant Power Supply is in use.
- Page 4 Installation Guidelines Desktop or Shelf Installation When installing the switch on a desktop or shelf, the rubber feet included with the device must be attached on the bottom at each corner of the device’s base. Allow enough ventilation space between the device and the objects around it. Installing the Switch in a Standard 19'' Rack The Switch can be mounted in a standard 19"(1U) rack using the provided mounting brackets.
- Page 5 Fasten the mounting brackets in any available open space in the rack using the screws provided. Installing Transceivers into the Transceiver Ports The Switch is equipped with Small Form-factor Pluggable (SFP) and SFP+ ports, which supply connecting SFP, WDM SFP and SFP+ transceivers.
-
Page 6: Connecting To Power
Connecting to Power Power On (AC Power) Plug one end of the AC power cord into the power socket of the Switch and the other end into the local power source outlet. Power Failure (AC Power) In the event of a power failure, just as a precaution, unplug the power cord from the Switch. - Page 7 Switch Connections Switch to End Node End node is a generic name for edge networking devices that will be connected to this switch. Typical examples of end nodes are Personal Computers (PCs), Notebooks, Access Points, Print Servers, VoIP Phones and more. An end node connects to the Switch via a twisted-pair UTP/STP cable.
-
Page 8: Management Options
Connect to a Network Backbone or Server The 1000Base-T SFP ports are ideal for uplinking to a network backbone, server or server farm. Management Options Web-based Management Interface After successfully installing the Switch, the user can configure the Switch, monitor the LED panel, and display statistics graphically using a web browser, such as FireFox (version 3.0 and higher) or Microsoft®... - Page 9 DGS-3620-52P Gigabit Ethernet Switch Command Line Interface Firmware: Build 2.60.016 Copyright(C) 2013 D-Link Corporation. All rights reserved. UserName: Press Enter in both the Username and Password fields. Then access will be given to enter commands after the command prompt: DGS-3620-52P:admin# There is no initial username or password.
-
Page 10: Additional Information
255.0.0.0. Open the web browser and enter 10.90.90.90 (the factory-default IP address in the address bar. Then press Enter . Additional Information For more detailed information on how to set up and configure the DGS-3620-52P, http://www.dlink.com/ please refer to the D-Link Website... - Page 11 I –2018, J – 2019, 0 – 2020. Месяц: 1 – январь, 2 – февраль, ..., 9 – сентябрь, A – октябрь, B – ноябрь, С – декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.
-
Page 12: Комплект Поставки
Введение В данном кратком руководстве по установке даны инструкции по настройке коммутатора DGS-3620-52P. Приобретенная модель может незначительно отличаться от показанной на иллюстрациях. Более подробную информацию об устройстве, его компонентах, настройке подключения к сети и технических характеристиках можно найти на Web-сайте компании... - Page 13 Обзор устройства Индикаторы Индикатор Цвет Режим Описание Зелёный Горит постоянно Устройство включено. Power Не горит Устройство выключено. Мигает Выполняется процедура Power-On Self Test (POST). Зелёный Console Процедура Power-On Self Test (POST) успешно завершена, Не горит нет подключений к консольному порту. Горит...
- Page 14 Установка коммутатора Установка на плоскую поверхность При установке коммутатора на стол или какую-либо плоскую поверхность необходимо прикрепить входящие в комплект поставки резиновые ножки к нижней панели коммутатора, расположив их по углам. Обеспечьте достаточное пространство для вентиляции между устройством и объектами вокруг него. Установка...
- Page 15 Установите коммутатор в стойку и закрепите его с помощью винтов, входящих в комплект поставки. Подключение трансиверов Установите трансиверы в соответствующие порты коммутатора. Поддерживаются трансиверы SFP, WDM SFP и SFP+.
-
Page 16: Подключение Питания
Подключение питания Подключение кабеля питания переменного тока Подключите кабель питания к соответствующему разъему на задней панели коммутатора и к электрической розетке. Сбой питания В случае сбоя питания коммутатор должен быть отключен. При восстановлении питания подключите коммутатор снова. Подключение резервного источника питания Резервный... - Page 17 Подключение коммутатора Подключение конечных узлов Под конечным узлом подразумевается ПК, ноутбук, точка доступа, принт-сервер, IP-телефон и любое другое сетевое устройство, оснащенное сетевым портом с разъемом RJ-45 и скоростью 10/100/1000 Мбит/с. Конечный узел подключается к коммутатору с помощью витой пары (UTP/STP). Подключите конечный узел к любому из...
- Page 18 Подключение к сетевой магистрали или серверу Для подключения к сетевой магистрали, серверу или группе серверов используются порты 100/1000Base-T/SFP. Функции управления Web-интерфейс Пользовательский интерфейс обеспечивает доступ к различным функциям настройки и управления, позволяет пользователю следить за состоянием устройства с помощью панели индикаторов, а также просматривать статистические данные, в том числе и в виде...
- Page 19 При первом подключении к коммутатору на экране появится окно входа в систему. DGS-3620-52P Gigabit Ethernet Switch Command Line Interface Firmware: Build 2.60.016 Copyright(C) 2013 D-Link Corporation. All rights reserved. UserName: По умолчанию имя пользователя и пароль отсутствуют, поэтому оставьте поля Username и Password пустыми. Для входа в систему достаточно нажать клавишу...
-
Page 20: Дополнительная Информация
до 254, z – число от 1 до 254) и маска подсети 255.0.0.0. В адресной строке браузера введите IP-адрес по умолчанию – 10.90.90.90, затем нажмите Enter Дополнительная информация Для получения более подробной информации о том, как установить и настроить DGS-3620-52P, посетите Web-сайт http://www.dlink.ru/... -
Page 21: Технические Характеристики
Технические характеристики Аппаратное обеспечение Интерфейсы 48 портов 10/100/1000Base-T 4 порта 10GBase-X SFP+ Консольный порт: RJ-45 Резервный источник питания: DPS-700 Управляющий порт: 10/100Base-T 1 сигнальный порт 1 слот для SD-карты Производительность Коммутационная матрица 176 Гбит/с Макс. скорость 130,95 Mpps перенаправления пакетов Размер...
