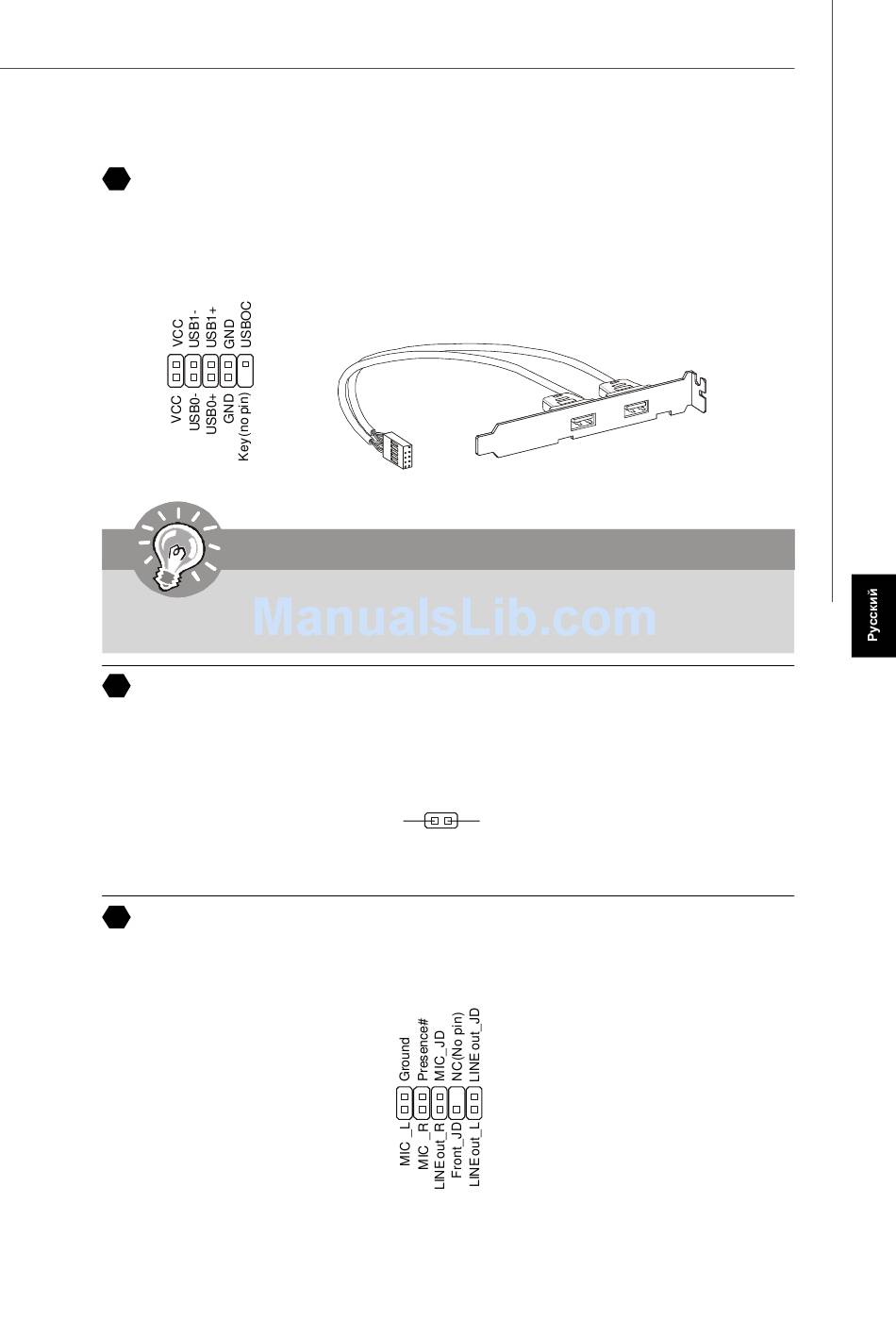

Выносные порты USB 2.0 (Желтый коннектор)
10
Разъем, соответствует спецификации Intel® I/O Connectivity Design, идеально
подходит для подключения таких высокоскоростных периферийных устройств,
как USB HDD, цифровые камеры, MP3 плееры, принтеры и им подобные.
10
2
9
1
Внимание
Помните, что во избежание повреждений, контакты VCC и GND должны
быть правильно подключены.
11
Разъём S/PDIF-Out ( дополнительно, только для видеокарт с интерфейсом
HDMI )
Этот разъем предназначен для подключения интерфейса S/PDIF и обеспечивает
передачу цифрового звука с помощью HDMI интерфейса видеокарт.
12 Выносной разъем аудио (соответствует спецификации Azalia)
Этот коннектор позволяет подключить выносной разъем аудио на передней панели
и соответствует руководству Intel
SPDIFO GND
®
Front Panel I/O Connectivity Design.
2
10
9
1
Выносная планка
USB 2.0 (Опция)
Ru-11
