COMPONENTS IDENTIFIED BY MARK ON THE SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE THESE COMPONENTS WITH ONKYO PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL. MAKE LEAKAGE-CURRENT OR RESISTANCE...
TX-NR801/E SPECIFICATIONS AMPLIFIER SECTION TUNER SECTION Continuous average power output (FTC) (USA and Canadian mod- Tuning range els): All channels: 100 W per channel min. RMS USA & Canadian models: 87.50~108.00 MHz (100 kHz into 8 , 2 channels dri ven fr...
TX-NR801/E SERVICE PROCEDURES 4. Memory Preservation 1. Replacing the fuses This unit does not require memory preservation batteries. A built-in memory power back-up system preserves the contents This symbol located near the fuses indicates of the memory during power failures and even when the unit is that the fuse used is fast operating type.

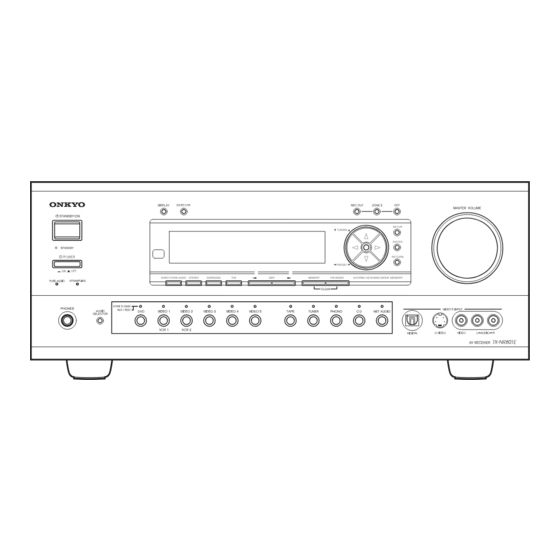

TX-NR801/E FRONT PANEL VIEW To select an input source, press the desired button MASTER VOLUME dial (REC OUT or ZONE 2) and then press one of the Use to control the volume in the main zone. The vol- input source b utton within 8 seconds. That source will ume for the remote zone (Zone 2) is independent.
Page 5
TX-NR801/E FRONT PANEL VIEW POWER switch (for all models other than SURROUND button USA, Canadian and Australian models) Selects for the Dolby Pro Logic II, DTS Neo:6, Press to turn on and off the main power supply for Dolby Digital, or DTS listening modes.
Page 6
TX-NR801/E FRONT PANEL VIEW Here is an explanation of the controls and displays on the front panel of the TX-NR801/TX-NR801E. The specifications for your model may differ due to regional requirements. Front Panels USA, Canadian and Australian models SETUP TUNING...
These jacks are for connecting to the video input jacks on tele vision monitors or projectors. COMPONENT VIDEO OUTPUT This jack is for connecting other Onkyo compo- These jacks are for connecting to the component nents equipped with the same terminal.
TX-NR801/E REMOTE CONTROLLER The RC-511M is a multi-functional remote controller. The instructions given here only explain how to use the remote controller in conjunction with the TX-NR801/ TX-NR801E. To operate the TX-NR801/TX-NR801E using the remote controller, First press the RCVR but- ton in the MODE area to place the remote controller in the receiver mode.
Page 9
TX-NR801/E REMOTE CONTROLLER SEND/LEARN indicator Re-EQ button Lights red when signals are sent by the remote con- Depending on the listening mode, you can turn the troller. It also flashes when a button is pressed and Re-EQ function on or of f.
TX-NR801/E BLOCK DIAGRAM 11dB MUTE MULTICHANNEL INPUT 11dB HEAD PHONE MUTE HPEN MASTER VOLUM E TONE PREOUT NJU7 306G LEFT Power Amplif ier BOOST MUTE +29d B SL->L C->L SW->L BYPASS TC94A07F FRON T SPEAKE RS RIGHT MUTE +29d B RIGHT SR->...
Page 12
TX-NR801/E BLOCK DIAGRAM DIGITAL AUDI O INPUT OPTI CAL VIDEO 5 DIGITAL AUDI O OUTPU T 24.576MHZ (FRONT) OPTI CAL 1 SRAM COAX IAL 1 CY7C CY7C 1019BV33 1019BV33 TC92 COAX IAL 2 OPTI CAL 2 24.576MHZ COAX IAL 3...
TX-NR801/E WIRING VIEW 1-1 120V and Australian models CONTROL TERMINAL PC BOARD (NAETC-8083) P204 P203 P202 P201 P205 P606B P607B MAIN CONNECTO (SCH. 9) PC BOARD P602B (NAAR-8078) P605 (SCH. 9) NET-TUNE PC BOARD P603A (NADG-7662) (SCH. 8) P608B P610B...
Page 37
TX-NR801/E WIRING VIEW 1-1 120V and Australian models P3601 P3600 P4601 P4600 U105 U104 U103 U102 U101 U100 P101 PREAMPLIFIER PC BOARD (NAAF-7718) P800 (SCH. 4) FRONT OPTICAL INPUT PC DSP CIRCUIT BOARD PC BOARD (NAETC-7722) (NADG-7687) P750 (SCH. 2) (SCH.
Page 38
TX-NR801/E PRINTED CIRCUIT BOARD VIEW FROM SOLDERING SIDE 1-1 COMPONENT SIDE SOLDERING SIDE MASTER VOLUME PC BOARD(NAETC-7748) C7482 C7482 C7482 C7481 C7481 C7481 COMPONENT SIDE SOLDERING SIDE HEADPHONE TERMINAL PC BOARD(NAETC-7749) P3220B 3220 3220 P2506B 137721 P P 2509 ETC-7721...
TX-NR801/E PRINTED CIRCUIT BOARD VIEW FROM SOLDERING SIDE 1-2 7281 7281 COMPONENT SIDE DISPLAY CIRCUIT PC BOARD (NADIS-7746) C C C Q7546 SOLDERING SIDE Q7526 Q7526 Q7531 Q7531 Q7530 Q7530 Q7529 Q7529 DISPLAY CIRCUIT PC BOARD (NADIS-7746)
Page 40
TX-NR801/E PRINTED CIRCUIT BOARD VIEW FROM SOLDERING SIDE 1-2 FLAC2 FLGND 1 1 1 1 FLAC1 TC-7747 137747 C C C 7512 ANDBY S S 7541 D7535 D7535 PURE PURE COMPONENT SIDE A A UDIO STANDBY SWITCH SELECTOR VIDEO2 VIDEO2...
TX-NR801 IC BLOCK DIAGRAMS AND DESCRIPTIONS Q4200~Q4203 TC94A07F(Electric Volume) No. Symbol Terminal Negative power source Positive power source 24 VDD Digital ground 11 GND Trim volume Trim volume Trim volume analog L-TVR-REF 0 to +24 dB 0 to +24 dB 23 R-TVR-REF reference terminals 1 dB step...
Page 47
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS Q160 TC9246F(PLL IC for Digital Audio) LOCK LOCK DETECTION MICROPROCESSOR INTERFACE CIRCUIT PROGRAMMABLE COUNTER AMPI AMPO Symbol Function Description Reference signal input pin Phase error signal output pin VDDA Analog power supply AMPI Amplifier input pin for LPF or Oscillator 1...
Page 48
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS TA8772AN(PAL/SECAM/NTSC Base Band 1H Delay System for TV or VCR) Bip. Block CCD Block Clamp Clamp x1 or x1/2 x1 or x1/2 Pulse Pulse Ins. Det. Ins. Pulse Pulse Remove Remove Clamp Clamp Det.
Page 49
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS TA1270BF(PAL/NTSC Video Chroma and Sync. Processing system for PIP/POP/PAP) DAC2 Y OFFSET PEDESTAL I C BUS PEDESTAL CLAMP TEST CONTROL CLAMP DAC1 SW GND DAC1 SUB- Y DL CONTRAST OFFSET HI:2CH/LOW:24h Y IN ADRS SW...
Page 50
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS Q4400,Q4401 NJU7306G(Electric Volume) TEST1 CHIP TEST SELECT 10BIT SHIFT REGISTER CIRCUIT TEST2 fL11 fR11 TIMING GENERATOR fL10 fR10 L/R & BAND GAIN SELECT SELECT DECODER DECODER R1~R11 L1~L11 RESISTOR RESISTOR NETWORK NETWORK LATCH LATCH &...
TX-NR901 IC BLOCK DIAGRAMS AND DESCRIPTIONS Q604 MX29LV320AT/B(32Mbit CMOS Flash memor BLOCK DIAGRAM WRITE CONTROL PROGRAM/ERASE STATE INPUT HIGH VOLTAGE MACHINE LOGIC (WSM) RESET BYTE STATE MX29LV320AT/B REGISTER ADDRESS FLASH ARRAY LATCH ARRAY A0~A20 SOURCE BUFFER Y-PASS GATE COMMAND DATA DECODER SENSE DATA...
Page 53
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS Q2001 LC74761M-9848(On-screen and controller) 8 BITS SERIAL LATCH PARALLEL COMMAND CONVERSION DECODER INDICATOR HORIZONTAL HORIZONTAL VERTICAL ON/OFF RAM WRITE VERTICAL SCLK CHARACTER INDICATION INDICATION INVERSION CHARACTER CONTROL ADDRESS POSITION POSITION CONTROL SIZE SIZE REGISTER...
Page 54
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS Q7100 TC74VHC541FT(Octal bus buffer) Q610 TC7S02FU(2-input NOR gate) INPUTS IN B OUTPUT IN A OUT Y X :Don't care Z :High impedance Q701,Q751 TC74VHC74FT(Dual D-FF with preset and clear) INPUTS OUTPUTS FUNCTION 1CLR 2CLR...
Page 56
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS Q2101 74HC4051AF(8-channel analog multiplexer/demultiplexer) CONTROL INPUTS OUTPUT INHIBIT "ON" NONE Truth table Q130 74HCU04F(Hex Inverters) Truth table (TOP VIEW)
Page 58
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS CS8900A(Ethernet Controller) Pin No. Symbol Description Pin No. Symbol Description AVSS0 Analog ground pin SA13 System address bus input pin ELCS External logic chip select pullup pin SA14 System address bus input pin EECS...
Page 59
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS Q616 CS8900A(Ethernet Controller) Clock 10BASE-T Control RX Filters & EEPROM Receiver Control 10BASE-T RX Filters & Encoder/ Transmitter Decoder & Logic Transmitter 802.3 Memory Collision Manager Boundary Engine Power Scan Manager Receiver Test Logic...
Page 60
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS Q606 BR93LC46F ( 64x16bits serial EEPROM BLOCK DIAGRAM Power supply voltage detector Command decode Control High voltage Write Clock generation generator disable Address Address 6bits Command 6bits buffer decoder register 1,024bits EEPROM array Data...
Page 61
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS Q103 AK4528VF(24 bit 96 kHz Audio CODEC) AINL+ DGND AINL- AINR+ AINR- LRCK Audio I/F BICK VCOM Controller SDTO AOUTL+ SDTI AOUTL- DATT SMUTE AOUTR+ AOUTR- DEM0 VREF Clock Divider DEM1 Control Register I/F...
Page 62
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS Q800 AK4356VQ( 192kHz 24Bit 6ch DAC for DVD-Audio) DZFL1 Audio LOUT1- AVDD LOUT1+ DATT LOUT1+ VREFH LOUT1- MCLK DZFR1 DZFL2 DZFR2 LRCK ROUT1+ BICK DATT DZFR1 DZFL3 AK4356VQ ROUT1- DZFL1 DZFR3 DZFL2 LOUT2+ CAD0...
Page 63
TX-NR801/E IC BLOCK DIAGRAMS AND DESCRIPTIONS Q605 WM8716EDS(DAC) Sampling rate clock input LRCIN ML/12S Control serial interface load signal Audio data serial input MC/DM1 Control serial interface clock signal Audio data bit clock input BCKIN MD/DM0 Control serial interface data signal...
Page 64
TX-NR801/E SUB MICROPROCESSOR-CONNECTION DIAGRAM D7539 Q7549 D7537 PRE UP Q7547 PRE DOWN Q7548 TUN DOWN Q7546 TUN UP P204 F1 1 Q 7 2 0 2 B U F F E R P 7 4 8 1 P H O N E S...
Page 65
TX-NR801/E SUB MICROPROCESSOR-CONNECTION DIAGRAM Q7549 PRE UP D 7 5 3 4 DOWN R E D Q 7 5 3 4 G R E E N D 7 5 3 2 D 7 5 3 0 D 7 5 2 7...
Page 66
TX-NR801/E MAIN MICROPROCESSOR-CONNECTION DIAGRAM Q6704 Q6070~Q6076 Q6703 GATE CURRENT GATE CIRCUIT DET. CIRCUIT European model only Q604,Q607, Q4401 Q4400 THERMAL Q180 Q616 TONE TONE DET. NETTUNE CONTROL CONTROL DECODER CIRCUIT NJU7308G NJU7308G LC72723M RESET PIN POWER FAILURE DET. Q2821 VIDEO...
Page 67
TX-NR801/E MAIN MICROPROCESSOR-CONNECTION DIAGRAM Q6701,Q6702 VOLTAGE DETECTOR Shows a left channel only. Shows a left channel only. LEFT CH. SURROUND CENTER/SUB LEFT CH. WOOFER PRE RL6902 Q4600 Q4610 OUTPUT Q4603 Q4613 Q4602 Q4612 OUTPUT RL6901 OUTPUT Q605 RN1441 RN1441 RN1441...
Page 68
TX-NR801 MAIN MICROPROCESSOR-TERMINAL DESCRIPTION Function Description Function Description 1 DSPDA Serial data output pin to transfer the data to DSP, DIR, Nettune DAC and Second PLL ICs. 51 ~CODECPD Power down output pin of CODEC IC. 2 DSPCL Serial clock output pin to transfer the data to DSP, DIR and Nettune DAC ICs. 52 UPSMPL Clock select output pin for up-sampling.
TX-NR801/E ADJUSTMENT AND CONFIRMATION PROCEDURES 1 Idling current adjustment Before Idling current adjustment, turn the trimming resistors R6040 to R6046 to counter-clockwise. Connect the DC voltmeter at the sockets P6080 to P6086. After turn POWER to ON, adjust the trimming resistors R6040, R6041 and R6042 so that the reading of voltmeter becomes 11 mV.
Page 71
TX-NR901/E ADJUSTMENT AND CONFIRMATION PROCEDURES 2 3. Confirmation of Current detection circuit Set the unit to "TEST-1-00". Connect the differentiating circuit and apply the 200Hz square signal to MULTI CHANNEL INPUT terminal of each channel. Adjust the attenuator or Volume so that the output level becomes 35V p-p. Confirm that the speaker relay does not turn OFF when a 3.0 ohm load is connected.
TX-NR801/E ADJUSTMENT AND CONFIRMATION PROCEDURES 3 Test Mode 1. Turn POWER button on. 2. Press and hold down CD button, then press DISPLAY and STANDBY/ON buttons. 3. After "TEST " on the FL tube is displayed, press CD button to set the unit to the test mode of FL tube.
EXPLODED VIEW-PARTS LIST NOTE: THE COMPONENTS IDENTIFIED BY MARK ! ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE ONLY WITH PART NUMBER SPECIFIED. CAUTION: Replacement for transistor of mark *, if necessary must be made from the same beta group (h ) as the original type.
Page 100
2213145R2 2SC2712-GR Q2920 2216400R2 2SB1132 <P/T/R> Q2931 2212855 or 2SB1068-U or 2212853 2SB1068-K Q2933,Q2935 2216190R2 or KRC102S or 2214470R2 RN1402 Diodes D2901~D2903 223234R2 or 1SS352 or D2922,D2923 223269R2 1SS355 D2920 223234R2 or 1SS352 or 223269R2 1SS355 <P/T/R> D2931,D2932 22380260 or RL1N4003 or 22380035 GP104003E...
Page 113
Q6033~Q6036 2203434 or KTD2061-Y or 2203010 2SC5171 Q6040~Q6042 2211354 or 2SA949-Y or 2211353 2SA949-O Q6043~Q6046 2203424 or KTB1369-Y or 2203000 2SA1930 Q6070~Q6076 2214984 or 2SC2631-R or 2214985 2SC2631-S Q6090~Q6092 2203424 or KTB1369-Y or 2203000 2SA1930 Q6100~Q6102 2203434 or KTD2061-Y or 2203010 2SC5171 Q6703...
