Page 1

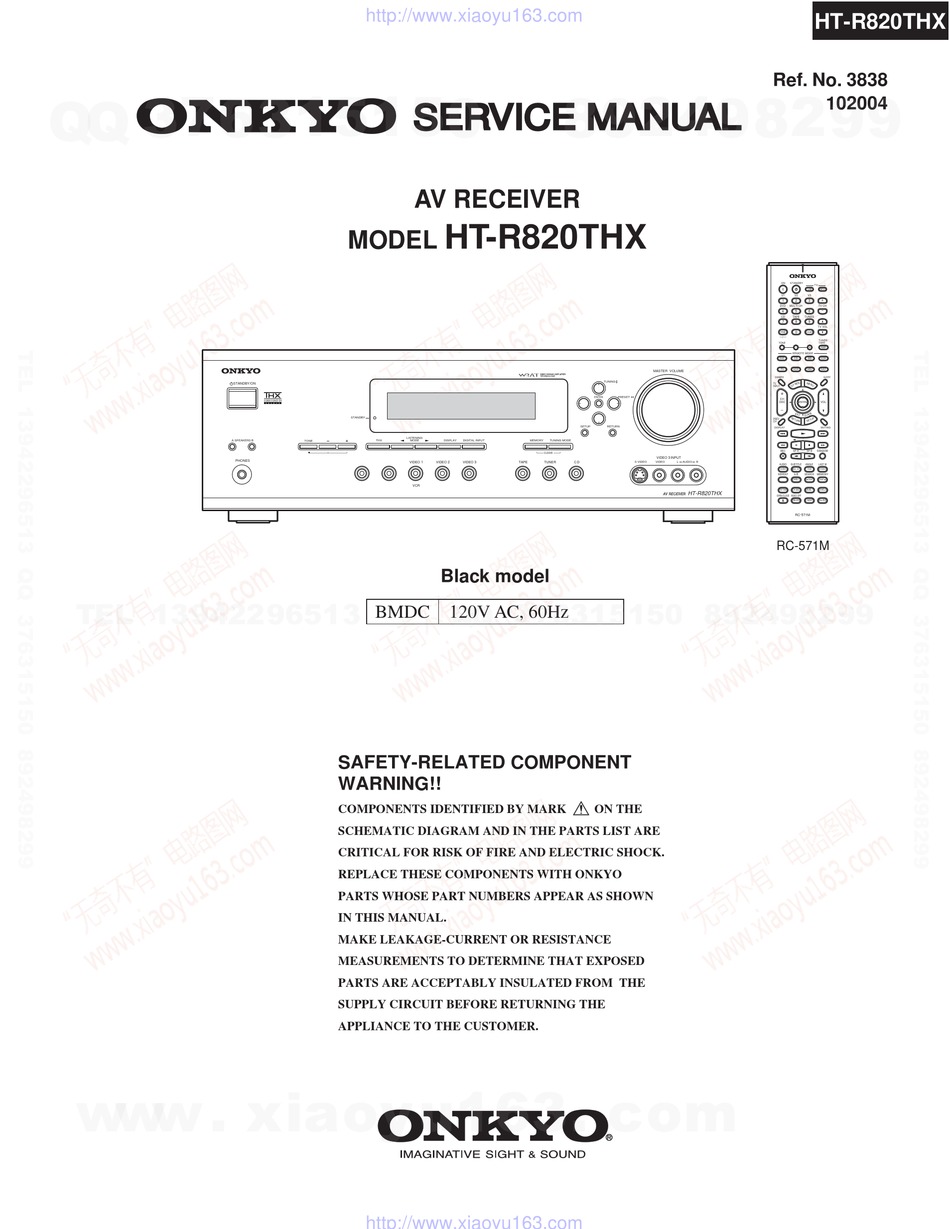

COMPONENTS IDENTIFIED BY MARK ON THE SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE THESE COMPONENTS WITH ONKYO PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL. MAKE LEAKAGE-CURRENT OR RESISTANCE...
HT-R820THX 3 7 63 1515 0 SPECIFICATIONS General Amplifier Section Power supply: AC 120 V, 60 Hz 130 W (8 , 20 Hz-20 kHz, FTC) Power output: Power consumption: 6.6 A 2 x 260 W (3 , front) All channels: Standby power consumption: 2.5 W...
Page 3
Pour une protection permanente, n'utiliser que des fusibles de meme Once it has been charged, the HT-R820THX will retain type. Ce demier est indique la qu le present symbol est apposre. the settings for several weeks, although this depends on the environment and will be shorter in humid climates.
Page 4
HT-R820THX 3 7 63 1515 0 OPERATION CHECK-1 DC VOLTAGE DETECTION PROTECTORS <Note1> In test mode " Test 4-20 " to " Test 4-31 ", DC voltage is outputted from DSP IC a pre-amplifier section, and it is inputted into a power amplifier circuit.
Page 5
HT-R820THX 3 7 63 1515 0 OPERATION CHECK-2 CURRENT DETECTION PROTECTORS <Note1> In test mode " Test 4-32 ", the pulse waveform is outputted from DSP IC on the pre-amplifier section, and it is inputted into a power amplifier circuit. Refer to <Fig-1>.
Page 6
HT-R820THX 3 7 63 1515 0 OPERATION CHECK-3 OUTPUT LEVEL & THERMAL DETECTION <Regarding the power supply system of this unit> Function 1. High-voltage mode Usually, the power supply supplies high voltage to the power amplifier circuit when the relay (RL6901) is turned On.
Page 7
HT-R820THX 3 7 63 1515 0 OPERATION CHECK-4 OUTPUT LEVEL & THERMAL DETECTION <Operation check of microprocessor by test mode> The following is the procedure of checking detection operation of a microprocessor in false, by using test mode. Output level detection 1.
Page 8
HT-R820THX 3 7 63 1515 0 OPERATION CHECK-5 DSP DEBUG MODE <Regarding the DSP debug mode> TIn this test mode, the check with normal communication of a microcomputer and the data of DSP and DIR is possible. This information is a help to find the cause of failure.
Page 11
HT-R820THX 3 7 63 1515 0 BLOCK DIAGRAM MAIN MICRO PROCESSOR FM/AM TUNER UNIT VIDEO3 INPUT GAIN 0/6dB INPUT GAIN TAPE OUT 0/6dB INPUT GAIN TAPE IN 0/6dB INPUT GAIN Q301 BD3817KS 0/6dB SELECTOR VIDEO-2 IN VOLUME INPUT GAIN...
Page 12
HT-R820THX 3 7 63 1515 0 MASTER VOLUME 0,,-103DB POWER AMPLIFIER PHONES OUTPUT GAIN BASS/TREBLE MUTING +27dB 0-18dB Q307 RL6800 OUTPUT GAIN BASS/TREBLE FRONT SPEAKERS-A MUTING 0-18dB +27dB Q308 FRONT SPEAKERS-B OUTPUT GAIN RL6804 0-18dB +27dB SURROUND SPEAKER OUTPUT GAIN...
Page 15
HT-R820THX 3 7 63 1515 0 SCHEMATIC DIAGRAMS-2 DISPLAY SECTION NADIS-8231 DISPLAY PC BOARD Q7501 HNA-16MM39T NOTE THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR SAFETY REPLACE ONLY WITH PART NUMBER SPECIFIED VOLTAGE (MEASURED WITH VOLTMETER) IS DC VOLTAGE.(NO INPUT SIGNAL) ALL PNP TRANSISTORS ARE EQUIVALENT TO 2SA1015-GR UNLESS OTHERWISE NOTED.
Page 18
HT-R820THX 3 7 63 1515 0 <Notes> NC=No mount of parts. Refer to the following table about the parts displayed by mark " ". REF. NO. DESCRIPTION TO NADG-8230 P407A P406A Q5000-5005,5010-5015 KTC3200-BL OR 2SC1775A-E,F OR 2SC1845-E Q5030-35 2SA949(ONK)-Y,O...
Page 20
HT-R820THX 3 7 63 1515 0 NAETC-8238 P7503B FLAC1 FLAC2 REGULATOR PC BOARD MPUGND AGND NOTE 5.6V +5.6V THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR SAFETY C6933 REPLACE ONLY WITH PART NUMBER SPECIFIED 10/16 Q6931 P410A VOLTAGE (MEASURED WITH VOLTMETER) IS DC VOLTAGE.(NO INPUT SIGNAL)
Page 22
HT-R820THX 3 7 63 1515 0 NOTE THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR SAFETY REPLACE ONLY WITH PART NUMBER SPECIFIED VOLTAGE (MEASURED WITH VOLTMETER) IS DC VOLTAGE.(NO INPUT SIGNAL) ALL PNP TRANSISTORS ARE EQUIVALENT TO 2SA1015-GR UNLESS OTHERWISE NOTED.
HT-R820THX 3 7 63 1515 0 SCHEMATIC DIAGRAMS-6 VIDEO SECTION NAVD-8236 COMPONENT VIDEO TERMINAL PC BOARD COMPONENT VIDEO P241 RL242 CR(PR) P241 CR(PR) CB(PB) DVD IN CB(PB) RL241 COMPONENT VIDEO D241 P241 C241 CR(PR) 103Z VIDEO 1/2/3 IN R249...
Page 24
HT-R820THX 3 7 63 1515 0 NAVD-8250 VIDEO PC BOARD C227 223Z D202 C201 D201 2.2/50 VIDEO-2 IN VIN4 VIN3 C203 470/16 R205 P201 VIDEO-1 C220 VIN2 223Z C202 P202 2.2/50 VIN1 C204 C221 DVD IN 2.2/50 Q204 47/16...
Page 25
HT-R820THX 3 7 63 1515 0 PC BOARD CONNECTION DIAGRAM NAVD-8236 COMPONENT VIDEO TERMINAL PC BOARD VIDEO DIGITAL IN COMPONENT VIDEO NAETC-8240 SPEAKER TERMINAL PC BOARD TUNER UNIT NAVD-8250 AC IN P206B VIDEO PC BOARD P243B JL6805C JL6804C P253A...
Page 26
HT-R820THX 3 7 63 1515 0 PRINTED CIRCUIT BOARD VIEWS-1 PREAMPLIFIER PC BOARD (NADG-8230) Component side C703 C9515 L 13942296513 OU U u163 http://www.xiaoyu163.com...
Page 30
HT-R820THX 3 7 63 1515 0 PRINTED CIRCUIT BOARD VIEWS-3 Component side DISPLAY PC BOARD (NADIS-8231) R7636 R7 7 635 R7 7 634 TAPE TUNER R7626 FM M FM M F F M MEMO MEMO MEMO MEMO MEMO O O O...
Page 31
HT-R820THX 3 7 63 1515 0 R7633 7633 R7632 7632 MULTI VIDEO R7622 D-IN S7625 JL7501A STBY ST T B B Y R75 5 P U U U R 0 0 3 Q Q 7 7 501 L 13942296513...
Page 32
HT-R820THX 3 7 63 1515 0 PRINTED CIRCUIT BOARD VIEWS-4 OPERATION SWITCH PC BOARD (NASW-8232) Component side Soldering side R7616 R7616 JL7501B JL7501B HEADPHONE TERMINAL PC BOARD (NAETC-8233) Component side Soldering side E750 E7501 R7593 R7593 C7519 C7519 C7519...
Page 42
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-5 Q301: BD3817KS (7ch Volume with 10ch input selector)-2 TERMINAL DESCRIPTION Pin No. Pin Name Description Pin No. Pin name Description AGND1 Analog ground terminal INDSPSW SWch DSP input terminal AGND2 Analog ground terminal Non-connected terminal...
Page 43
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-6 Q301: BD3817KS (7ch Volume with 10ch input selector)-3 TERMINAL DESCRIPTION Pin No. Pin Name Description (-)Power supply terminal Non-connected terminal (+)Power supply terminal AGND13 Analog ground terminal ROUTA1 1ch REC input and output terminal A ROUTA2...
Page 44
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-7 Q701: CS494003CQZ (Multi-Standard Audio Decoder)-1 BLOCK DIAGRAM SAI 0 Serial External Memory SAI 1 Audio SAI 2 Interface Interface SAI 3 Compressed DSP C Digital DAO 0 Digital Interface Programmable...
Page 45
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-8 Q701: CS494003CQZ (Multi-Standard Audio Decoder)-2 TERMINAL DESCRIPTION FILT1 - Phase-Locked Loop Filter Connects to an external filter for the on-chip phase-locked loop. FILT2 - Phase Locked Loop Filter Connects to an external filter for the on-chip phase-locked loop.
Page 46
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-9 Q701: CS494003CQZ (Multi-Standard Audio Decoder)-3 TERMINAL DESCRIPTION FLRCLKN1 - PCM Audio Input Sample Rate Clock Digital-audio frame clock input. FLRCLKN1 typically is run at the sampling frequency. FLRCLKN1 operates asynchronously from all other DSPAB clocks.
Page 47
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-10 Q701: CS494003CQZ (Multi-Standard Audio Decoder)-4 TERMINAL DESCRIPTION LRCLK1 - Audio Output Sample Rate Clock Bidirectional digital-audio output frame clock for AUDATA4, AUDATA5, AUDATA6, and AUDATA7. As an output, LRCLK1 can provide all standard output sample rates up to 192 kHz and is synchronous to MCLK.
Page 48
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-11 Q701: CS494003CQZ (Multi-Standard Audio Decoder)-5 TERMINAL DESCRIPTION SDATAN1, GPIO25 - PCM Audio Input Data, General Purpose I/O Digital-audio PCM data input. This pin can act as a general-purpose input or output that can be individually configured and controlled by DSPC. BIDIRECTIONAL - Default: INPUT SDATAN2, GPIO26 - PCM Audio Input Data, General Purpose I/O Digital-audio PCM data input.
Page 49
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-12 Q701: CS494003CQZ (Multi-Standard Audio Decoder)-6 TERMINAL DESCRIPTION SD_DATA0~SD_DATA7, EXTD0~EXTD7 - SDRAM Data Bus, SRAM External Data Bus SDRAM data bus 7:0. SRAM external data bus 7:0. BIDIRECTIONAL - Default: INPUT SD_ADDR0~SD_ADDR10, EXTA0~EXTA10 - SDRAM Address Bus, SRAM External Address Bus SDRAM address bus 10:0.
Page 50
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-13 Q701: CS494003CQZ (Multi-Standard Audio Decoder)-7 TERMINAL DESCRIPTION UHS0, GPIO18 - Mode Select Bit 0, General Purpose I/O DSPC control port mode select bit 0. This pin is sampled at the rising edge of RESET and is ne of three pins used to select the control port mode. This pin can act as a general-purpose input or output that can be individually configured and controlled by DSPC.
Page 51
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-14 Q702: MX29LV040 (4M-Bit CMOS Single Voltage 3V Only Equal Sector Flash Memory) BLOCK DIAGRAM PROGRAM/ERASE CONTROL WRITE INPUT HIGH VOLTAGE STATE LOGIC MACHINE (WSM) STATE REGISTER MX29LV040 FLASH ARRAY ADDRESS...
Page 52
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-15 Q7301: IC42S16100 (16-Mbit Synchronous Dynamic RAM)-1 BLOCK DIAGRAM COMMAND DECODER MEMORY CELL & ARRAY ADDRESS 2048 CLOCK BUFFER GENERATOR MODE BANK 0 REGISTER DATA IN SENSE AMP I/O GATE BUFFER I/O 0-15 COLUMN DECODER...
Page 53
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-16 Q7301: IC42S16100 (16-Mbit Synchronous Dynamic RAM)-2 TERMINAL DESCRIPTION Pin No. Pin name Function (In Detail) 20 to 24 A0-A10 A0 to A10 are address inputs. A0-A10 are used as row address inputs during active command input 27 to 32 and A0-A7 as column address inputs during read or write command input.
Page 55
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-18 Q800: AK4588VQ (2/8-Channel Audio CODEC with DIR)-2 TERMINAL DESCRIPTION Pin Name Function INT1 Interrupt 1 Pin Block-Start Output Pin for Receiver Input BOUT "H" during first 40 flames. TVDD Output Buffer Power Supply Pin, 2.7V ~ 5.5V DVDD...
Page 56
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-19 Q800: AK4588VQ (2/8-Channel Audio CODEC with DIR)-3 TERMINAL DESCRIPTION Pin Name Function Power-Down Mode Pin When "L", the AK4588 is powered-down, all output pin goes "L", all registers arereset. When CAD1/0 pins are changed, the AK4588 should be reset by PDN pin.
Page 57
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-20 Q800: AK4588VQ (2/8-Channel Audio CODEC with DIR)-4 TERMINAL DESCRIPTION Pin Name Function AVDD Analog Power Supply Pin, 4.5V~5.5V AVSS Analog Ground Pin, 0V Receiver Channel 0 Pin (Internal biased pin) This channel is default in serial mode.
Page 59
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 MICROPROCESSOR CONNECTION DIAGRAMS-1 Q7008:MPD784225GC-XXX-8BT(MAIN MICROPROCESSOR) RL901 Q201 VIDEO F901 POWER COMPOSITE AC IN MUTE TRANS. Q205 Q7006 DRIVER VIDEO-1 OUT Q921 Q208 RL6800 RELAY Q206 S-VIDEO Q7007 FRONT-A DRIVE DRIVER SPEAKERS Q207 Q6601 Q202 COMPONENT VIDEO RELAY...
Page 60
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 MICROPROCESSOR CONNECTION DIAGRAMS-2 Q7502:MPD780232GC-XXX-8BT(SUB MICROPROCESSOR) Q7501 FL TUBE HNA-16SM10T Q7502 SUB-MICRO PROCESSOR MPD780232G PURE NU: NO USE VDDO MDD, MDC TYPE ONLY AVDD VSS0 D7504 PURE AUDIO Q7507 L 13942296513 Q7504 BUFFER 5MHz P282 Q7008 D7505...
Page 61
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 MICROPROCESSOR TERMINAL DESCRIPTIONS-1 Q7008:MPD784225GC-XXX-8BT(MAIN MICROPROCESSOR) Pin name Description Pin name Description PROTECT Current detection and DC voltage detection Broadcast detection input terminal more input terminal. than a muting level. ~STEREO FM stereo broadcast detection input terminal. VOLH Thermal detection and power amplifier output level detection input terminal.
Page 62
http://www.xiaoyu163.com TX-SR502/E/8250/HT-R520 3 7 63 1515 0 MICROPROCESSOR TERMINAL DESCRIPTIONS-2 Q7502:MPD780232GC-030-8BT(SUB MICROPRCESSOR) Pin name Description Pin name Description Segment output terminal of P22. VDD1 Power supply terminal. Connect to 5V. VSS1 Ground terminal. Segment output terminal of P21. X'tal input terminal. Segment output terminal of P20.
Page 63
HT-R820THX 3 7 63 1515 0 ADJUSTMENT PROCEDURES IDLING CURRENT <Note> No load and No signal Refer to <Fig-1> about location of test points and the adjustment points. 1. Before Idling adjustment, turn the trimming resistors R6040, R6041, R6042, R6043, R6044 and R6045 to counter clockwise.
Page 64
3 7 6 3 1 5 1 5 0 1/77 PAGE HT-R820THX NOTE : THE COMPONENTS IDENTIFIED BY THE MARK ! ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE ONLY WITH PART NUMBER SPECIFIED. EXPLODED VIEW PARTS LIST REF.
Page 69
3 7 6 3 1 5 1 5 0 6/77 PAGE HT-R820THX PC BOARD PARTS LIST PRE-AMPLIFIER PC BOARD (NADG-8230-1G) DISPLAY PC BOARD (NADIS-8231-1G) OPERATION SWITCH PC BOARD (NASW-8232-1G) HEAD PHONE TERMINAL PC BOARD (NAETC-8233-1G) VIDEO3 TERMINAL PC BOARD (NAETC-8234-1G) <Notes>...
Page 119
http://www.xiaoyu163.com 3 7 6 3 1 5 1 5 0 56/77 PAGE THERMAL SENSOR PC BOARD (NAETC-8255) <Notes> Indicate the parts on the PC board ass'y of U02-U04 collectively. Not dividing into each PC board ass'y. REF. NO. NAME DESCRIPTION QT'Y PART NO.
