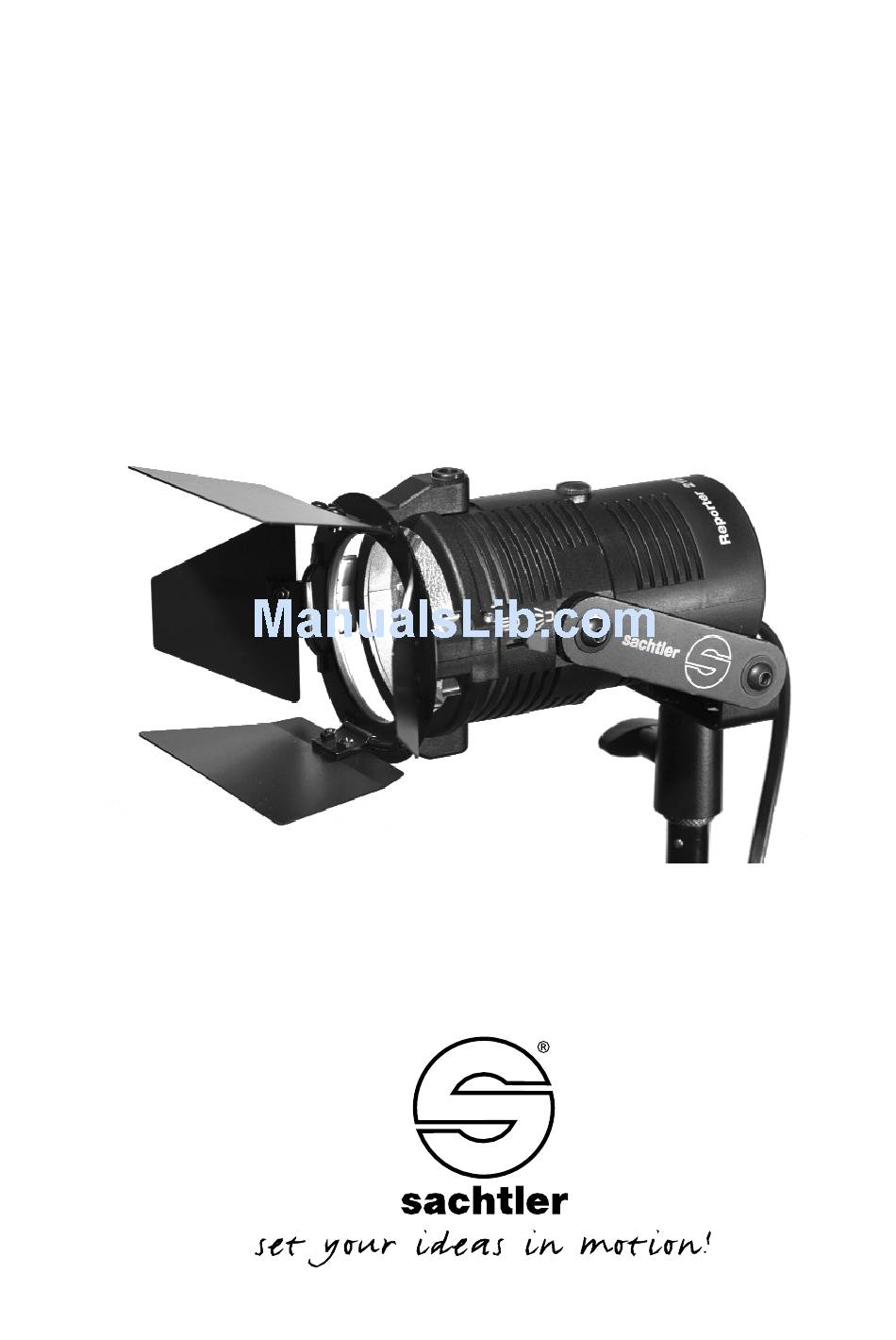

➪ Handle with care. Do not dispose of! Properties The Sachtler Reporter 21D MicroSun is designed for use as an on board camera luminaire. A supply voltage of between 9 to 36 Volts direct voltage suffice to operate the luminaire (at least 11V must be available when switching on).
Reporter 21D MicroSun Manual Operation 3.1 Inserting the bulb In the basic luminaire package, the bulb is already inserted into the luminaire. Due to the very long service life of the bulb - over 700 hours on average – it is rarely necessary to change bulbs.
Manual Reporter 21D MicroSun Electric Housing Knurled screw Observe marker grooves when inserting bulb Diagram 1 3.2 Powering the luminaire Connect the power supply lead to the respective power source. The power supply can be checked before switching on the luminaire. A double-function switch is located on the rear of the luminaire which checks the voltage when the switch is set in ”TEST”...
Reporter 21D MicroSun Manual If the power supply is above 11V the green LED lights up signaling readiness for use. The luminaire is switched on by locking into the ”ON” switch position. It is possible to easily move the luminaire into any operating position by using the double-jointed stirrup.
Manual Reporter 21D MicroSun 3.6 Changing the bulb A spent bulb can be recognized by an ignition spark becoming visible in the bulb after the luminaire has been switched on without it subsequently lighting up. If the bulb is damaged, deformed or no longer lights up, it must be repla- ced by a new one.
Reporter 21D MicroSun Manual 3.9 Tips and tricks In heavy rain the electric housing (rear pot with cable connection and switch) should be covered over, e.g. with a plastic sheet. Although this prevents the electronic equip- ment from cooling down, the surroundings usually suffice to ensure that there is no excess increase in temperature.
Reporter 21D MicroSun Manual Warranty Warranty expires if ➪ the luminaire was operated improperly or not in accordance with the specified technical data or ➪ the electric housing was opened by an unauthorized service center. We reserve the right to make changes based on technical advances.
➪ Leuchte nur geschlossen und mit intakter Schutzscheibe betreiben. ➪ Behandeln Sie das Gerät vorsichtig. Nicht werfen! Eigenschaften Die Sachtler Reporter 21D MicroSun ist als Kamera-Aufsteck- leuchte konzipiert. Zum Betrieb der Leuchte reicht eine Versorgungsspannung von 9 bis 36 Volt Gleichspannung (beim Einschalten müssen mindestens 11V anliegen).
Reporter 21D MicroSun Bedienungsanleitung Betrieb 3.1 Einsetzen des Brenners In der Grundausstattung der Leuchte ist der Brenner bereits eingesetzt. Durch die sehr lange Betriebsdauer eines Brenners von durchschnittlich mehr als 700 Stunden wird ein Brennerwechsel zum seltenen Ereignis. Die gerin- gen Abmaße und der filigrane Aufbau des Brenners erfor-...
Bedienungsanleitung Reporter 21D MicroSun Electrik Gehäuse Rändelschraube Auf die Markierungskehlen beim Einsetzen des Bild. 1 Brenners achten. 3.2 Inbetriebnahme Verbinden Sie das Anschlußkabel mit der entsprechenden Stromversorgung. Die Stromversorgung kann vor dem Ein- schalten der Leuchte überprüft werden. An der Leuchten- rückseite befindet sich ein Doppelfunktionsschalter, der in...
Reporter 21D MicroSun Bedienungsanleitung Bei einer Versorgungsspannung über 11V leuchtet die grüne LED und signalisiert damit Betriebsbereitschaft. In der rastenden Schalterstellung “ON” wird die Leuchte eingeschaltet. Jede mögliche Betriebslage kann bequem durch den Doppelgelenkbügel erreicht werden. 3.3 Fokussierung Durch Verschieben der seitlichen roten Griffe am Reflektorgehäuse kann die Leuchte fokussiert werden.
Bedienungsanleitung Reporter 21D MicroSun 3.5 Erstmalige Inbetriebnahme Während der ersten Betriebsstunden ist eine geringe Geruchsentwicklung normal und weist nicht auf fehlerhafte Funktion hin. 3.6 Brennerwechsel Ein verbrauchter Brenner ist daran zu erkennen, daß nach dem Einschalten ein Zündfunke im Brennerkolben sichtbar ist, der Brenner aber nicht mehr zündet.
Reporter 21D MicroSun Bedienungsanleitung Funktion Erläuterung rot / grün: 3.9 Tips und Tricks Bei stärkerem Regen sollte das Elektrogehäuse (hinterer Topf mit Kabelanschluß und Schalter) z. B. mit Plastikfolie abgedeckt werden. Die Kühlung der Elektronik wird dadurch zwar behindert, dennoch reicht im Normalfall die Kühlung durch die Umgebung aus, um die Temperatur in...
Reporter 21D MicroSun Bedienungsanleitung Garantie Der Garantieanspruch verfällt, wenn ➪ die Leuchte unsachgemäß und außerhalb der spezifizierten technischen Daten betrieben wurde oder ➪ das Elektrogehäuse von einer nicht autorisierten Service- Stelle geöffnet wurde. Änderungen, die dem technischen Fortschritt dienen, sind vor- behalten.
