XM-404EQX/604EQX
SERVICE MANUAL
AUDIO POWER SPECIFICATIONS (US, Canadian model)
POWER OUTPUT AND TOTAL HARMONIC DISTORTION
40 (404EQX), 60 (604EQX) watts per channel minimum continuous
average power into 4 ohms, four channels driven from 20 Hz to 20 kHz
with no more than 0.04% total harmonic distortion per Car Audio Ad Hoc
Committee standards.
Other Specifications
Circuit system
OTL (output transformerless) circuit
Pulse power supply
Inputs
RCA pin jacks
High level input connector
Outputs
Speaker terminals
2 – 8 Ω (stereo)
Speaker impedance
4 – 8 Ω (when used as a bridging
amplifier)
Maximum outputs
XM-404EQX:
Four speakers:
80 watts × 4 (at 4 Ω)
Three speakers:
80 watts × 2 + 200 watts × 1 (at 4 Ω)
Two speakers:
200 watts × 2 (at 4 Ω)
XM-604EQX:
Four speakers:
120 watts × 4 (at 4 Ω)
Three speakers:
120 watts × 2 + 300 watts × 1 (at 4 Ω)
Two speakers:
300 watts × 2 (at 4 Ω)
Rated outputs (supply voltage at 14.4 V)
XM-404EQX:
Four speakers:
40 watts × 4 (20 Hz – 20 kHz, 0.04%
THD, at 4 Ω)
50 watts × 4 (20 Hz – 20 kHz, 0.1%
THD, at 2 Ω)
Two speakers:
100 watts × 2 (20 Hz – 20 kHz, 0.1%
THD, at 4 Ω)
XM-604EQX:
Four speakers:
60 watts × 4 (20 Hz – 20 kHz, 0.04%
THD, at 4 Ω)
75 watts × 4 (20 Hz – 20 kHz, 0.1%
THD, at 2 Ω)
Two speakers:
150 watts × 2 (20 Hz – 20 kHz, 0.1%
THD, at 4 Ω)
MICROFILM
Photo : XM-604EQX

SPECIFICATIONS

Frequency response
Harmonic distortion
Input level adjustment range
High-pass filter
Low-pass filter
Equalizer
Power requirements
Power supply voltage
Current drain
Dimensions
Mass
Supplied accessories
Design and specifications are subject to change without
notice.
– 1 –
Canadian Model
+0
5 Hz – 100 kHz ( dB)
–3
0.005% or less (at 1 kHz, 4 Ω)
0.2 – 4.0 V (RCA pin jacks)
0.4 – 8.0 V (High level input)
50 – 200 Hz, –12 dB/oct
50 – 200 Hz, –12 dB/oct
50 Hz, 200 Hz, 800 Hz, 3.2 kHz,
12.8 kHz
±12 dB
12 V DC car battery
(negative ground)
10.5 – 16 V
At rated output: 23 A
Remote input: 1.5 mA
Approx. 260 × 55 × 320 mm
× 2
× 12
(w/h/d) (10
1/4
1/4
incl. projecting parts and controls
XM-404EQX:
Approx. 3.2 kg (7 lb. 1 oz.) not incl.
accessories
XM-604EQX:
Approx. 3.3 kg (7 lb. 4 oz.) not incl.
accessories
Mounting screws (4), Terminal cap (1)
STEREO POWER AMPLIFIER
US Model
AEP Model
UK Model
E Model
in.) not
5/8

Advertisement

Table of Contents
loading

Summary of Contents for Sony XM-404EQX

  • Page 1: Specifications

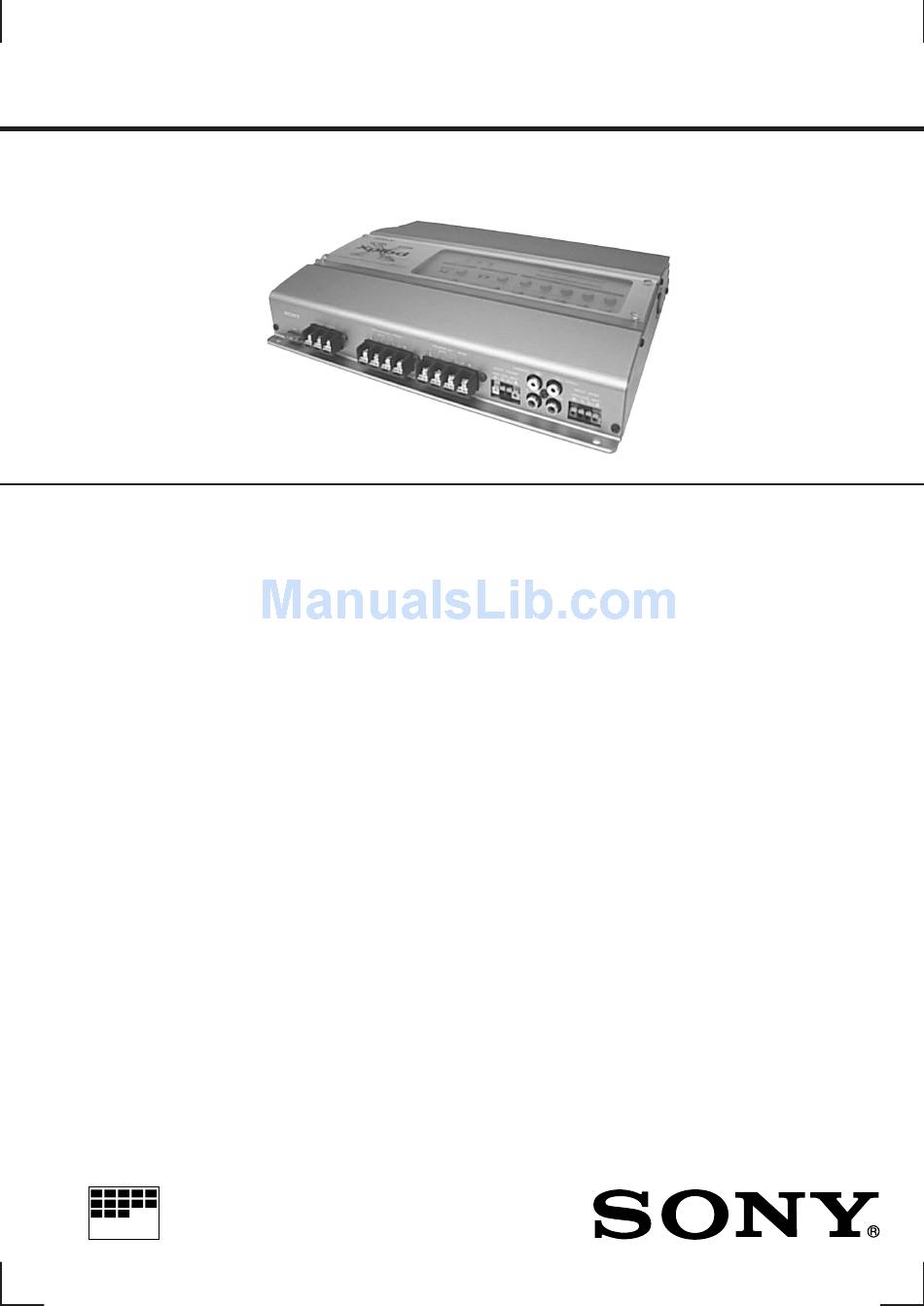

    XM-404EQX/604EQX SERVICE MANUAL US Model Canadian Model AEP Model UK Model E Model Photo : XM-604EQX SPECIFICATIONS AUDIO POWER SPECIFICATIONS (US, Canadian model) POWER OUTPUT AND TOTAL HARMONIC DISTORTION 40 (404EQX), 60 (604EQX) watts per channel minimum continuous average power into 4 ohms, four channels driven from 20 Hz to 20 kHz with no more than 0.04% total harmonic distortion per Car Audio Ad Hoc...
  • Page 2: Table Of Contents

    TABLE OF CONTENTS 1. GENERAL Location and Function of Controls .......... 3 Connections ................4 2. DISASSEMBLY 2-1. Bottom Plate ................ 6 2-2. Panel (A) ................6 2-3. Panel (B) ................7 2-4. AMP Board ................. 7 2-5. Control Panel Block ............8 3.
  • Page 3 SECTION 1 GENERAL This section is extracted from XM-604EQX’s instruction manual. – 3 –...
  • Page 4 – 4 –...
  • Page 5 – 5 –...
  • Page 6: Disassembly

    SECTION 2 DISASSEMBLY Note : Follow the disassembly procedure in the numerical order given. 2-1. BOTTOM PLATE 2 BTP 3x4 4 bottom plate 3 BTP 3x4 1 BTP 3x5 2-2. PANEL (A) 3 panel (A) 2 BTP 3x8 1 BTP 3x8 –...
  • Page 7: Panel (B)

    2-3. PANEL (B) 1 BTP 3x8 4 CNP804 3 panel (B) 2 BTP 3x8 2-4. AMP BOARD 5 screw (3x8) (CNZ-N) 4 BVTP 3x12 6 AMP board 1 BTP 3x12 2 BTP 3x12 3 fuse (30A): XM-404EQX (40A): XM-604EQX – 7 –...
  • Page 8: Control Panel Block

    2-5. CONTROL PANEL BLOCK 7 control panel block 2 claw 1 claw 3 CNP806 5 CNJ807 6 CNJ808 4 CNP807 – 8 –...
  • Page 9: Diagrams

    XM-404EQX/604EQX SECTION 3 DIAGRAMS 3-1. BLOCK DIAGRAM CNJ801 –3 SPEAKER OUT CN805 REAR (MONO) –4 INPUT REAR (REAR) MONO CN803 HIGH R-CH LEVEL INPUT IC103 (1/2) IC103 (2/2) LINE AMP LD801 – 824 Q801 – 804 IC101 (FRONT) CNJ801-1 VR101-1 VR101-2 –...
  • Page 10: Ic Block Diagrams

    • IC Block Diagrams IC901 µPC494GS REF. REG. ERROR 0.1V ERROR IC802 BA6820F DRIVER PEAK HOLD LOGIC VREF. COMPARATOR CLOCK SWITCHER INPUT INTERFACE – 11 –...
  • Page 11 • Semiconductor Location THIS NOTE IS COMMON FOR PRINTED WIRING (AMP Board) BOARDS Ref. No. Location Ref. No. Location AND SCHEMATIC DIAGRAMS. D101 (In addition to this, the necessary note is printed in each block.) D102 IC101 IC301 for schematic diagrams D201 IC801 •...
  • Page 12: Printed Wiring Board -Amp Section

    XM-404EQX/604EQX 3-2. PRINTED WIRING BOARD — AMP SECTION — • Refer to page 12 for Semiconductor Location. (Page 20) (Page 17) (Page 21) (Page 17) 1-672-785- – 13 – – 14 –...
  • Page 13: Schematic Diagram -Amp Section

    XM-404EQX/604EQX 3-3. SCHEMATIC DIAGRAM — AMP SECTION — • Refer to page 11 for IC Block Diagrams. (Page 19) (Page – 15 – – 16 –...
  • Page 14: Schematic Diagram -Eq Section

    XM-404EQX/604EQX 3-4. SCHEMATIC DIAGRAM — EQ SECTION — (Page 15) (Page 15) 3-5. PRINTED WIRING BOARD — EQ SECTION — (Page 14) • Semiconductor Location Ref. No. Location IC102 IC103 IC104 IC105 IC106 IC107 IC108 IC109 IC110 IC203 – 17 –...
  • Page 15: Printed Wiring Board -Ind Section

    XM-404EQX/604EQX 3-6. SCHEMATIC DIAGRAM — IND SECTION — • Refer to page 11 for IC Block Diagrams. 3-7. PRINTED WIRING BOARD — IND SECTION — (Page 13) (Page 15) • Semiconductor Location Ref. No. Location Ref. No. Location IC802 (LD815)
  • Page 16: Schematic Diagram -Led Section

    XM-404EQX/ 604EQX 3-8. SCHEMATIC DIAGRAM — LED SECTION — (Page 15) 3-9. PRINTED WIRING BOARD — LED SECTION — (Page 14) • Semiconductor Location Ref. No. Location D880 D881 D882 (LD825) (LD826) (LD827) Q805 Q806 Q807 ) : SIDE B...
  • Page 17: Exploded Views

    SECTION 4 EXPLODED VIEWS NOTE: • The mechanical parts with no reference • -XX and -X mean standardized parts, so • Accessories and packing materials and number in the exploded views are not supplied. hardware (# mark) list are given in they may have some difference from the •...
  • Page 18: Control Panel Section

    4-2. CONTROL PANEL SECTION supplied with RV supplied with RV Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 3-032-785-01 PLATE, ORNAMENTAL (404EQX) 3-035-765-01 LENS (A) 3-032-785-11 PLATE, ORNAMENTAL (604EQX) * 58 1-672-784-11 LED BOARD 3-035-767-01 KNOB (VR) 1-790-765-11 CABLE, PARALLEL (5P) 3-035-768-01 KNOB (SW) 3-035-766-01 LENS (B)
  • Page 19: Electrical Parts List

    SECTION 5 ELECTRICAL PARTS LIST NOTE: • Due to standardization, replacements in • Items marked “*” are not stocked since When indicating parts by reference the parts list may be different from the they are seldom required for routine service. number, please include the board.
  • Page 20 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C409 1-163-251-11 CERAMIC CHIP 100PF C915 1-128-711-11 ELECT 5600uF C410 1-163-239-11 CERAMIC CHIP 33PF (604EQX) C430 1-124-994-11 ELECT 100uF C916 1-104-613-21 ELECT 4700uF C431 1-102-518-11 CERAMIC 33PF (404EQX) C432 1-102-947-00 CERAMIC 10PF...
  • Page 21 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark D803 8-719-801-78 DIODE 1SS184 < PILOT LAMP > D804 8-719-025-34 DIODE 02CZ6.8-TE85L D805 8-719-801-78 DIODE 1SS184 PL801 1-518-540-00 LAMP, PILOT D806 8-719-820-05 DIODE 1SS181 D807 8-719-158-49 DIODE UDZ-TE-17-12B (604EQX) <...
  • Page 22 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark Q808 8-729-216-21 TRANSISTOR 2SA1162-Y R146 1-208-534-61 RES,CHIP 100K 1/10W Q809 8-729-216-21 TRANSISTOR 2SA1162-Y R147 1-208-435-61 RES,CHIP 1/10W Q810 8-729-230-49 TRANSISTOR 2SC2712-Y R148 1-208-423-61 RES,CHIP 1/10W Q811 8-729-230-49 TRANSISTOR 2SC2712-Y R149 1-208-812-11 RES,CHIP 1/10W...
  • Page 23 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R252 1-208-381-61 RES,CHIP 1/8W R358 1-208-550-61 RES,CHIP 470K 1/10W R253 1-216-182-00 RES,CHIP 1/8W R359 1-215-857-11 METAL OXIDE R254 1-205-991-11 METAL PLATE 0.1X2 R360 1-208-486-61 RES,CHIP 1/8W R255 1-208-784-11 RES,CHIP 1.2K 1/10W R401...
  • Page 24 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R802 1-208-812-11 RES,CHIP 1/10W R860 1-208-437-61 RES,CHIP 1/10W (404EQX) (604EQX) R803 1-208-518-61 RES,CHIP 1/10W R861 1-208-423-61 RES,CHIP 1/10W (604EQX) (604EQX) R803 1-208-812-11 RES,CHIP 1/10W R901 1-249-429-11 CARBON 1/4W (404EQX) R902 1-208-453-61 RES,CHIP...
  • Page 25 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 1-672-786-11 EQ BOARD < CONNECTOR > ********* CNJ806 1-793-041-11 CONNECTOR, BOARD TO BOARD 10P < CAPACITOR > < IC > C111 1-163-231-11 CERAMIC CHIP 15PF C112 1-130-497-00 MYLAR 0.15uF IC102 8-759-711-82 IC NJM4580E...
  • Page 26 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R209 1-208-518-61 RES,CHIP 1/10W < DIODE > R210 1-208-462-61 RES,CHIP 1/10W R211 1-216-671-11 METAL CHIP 6.8K 0.5% 1/10W LD801 8-719-074-70 LED SEC1603C R212 1-208-462-61 RES,CHIP 1/10W LD802 8-719-074-70 LED SEC1603C R213 1-208-453-61 RES,CHIP 4.7K...
  • Page 27 XM-404EQX/604EQX Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 1-672-784-11 LED BOARD ACCESSORIES & PACKING MATERIALS ********** ******************************** < CONNECTOR > 3-013-264-01 COVER, 3P TERMINAL TABLE 3-367-410-01 SCREW (DIA. 5X15), TAPPING CNJ803 1-750-159-21 CONNECTOR, FPC 5P...
