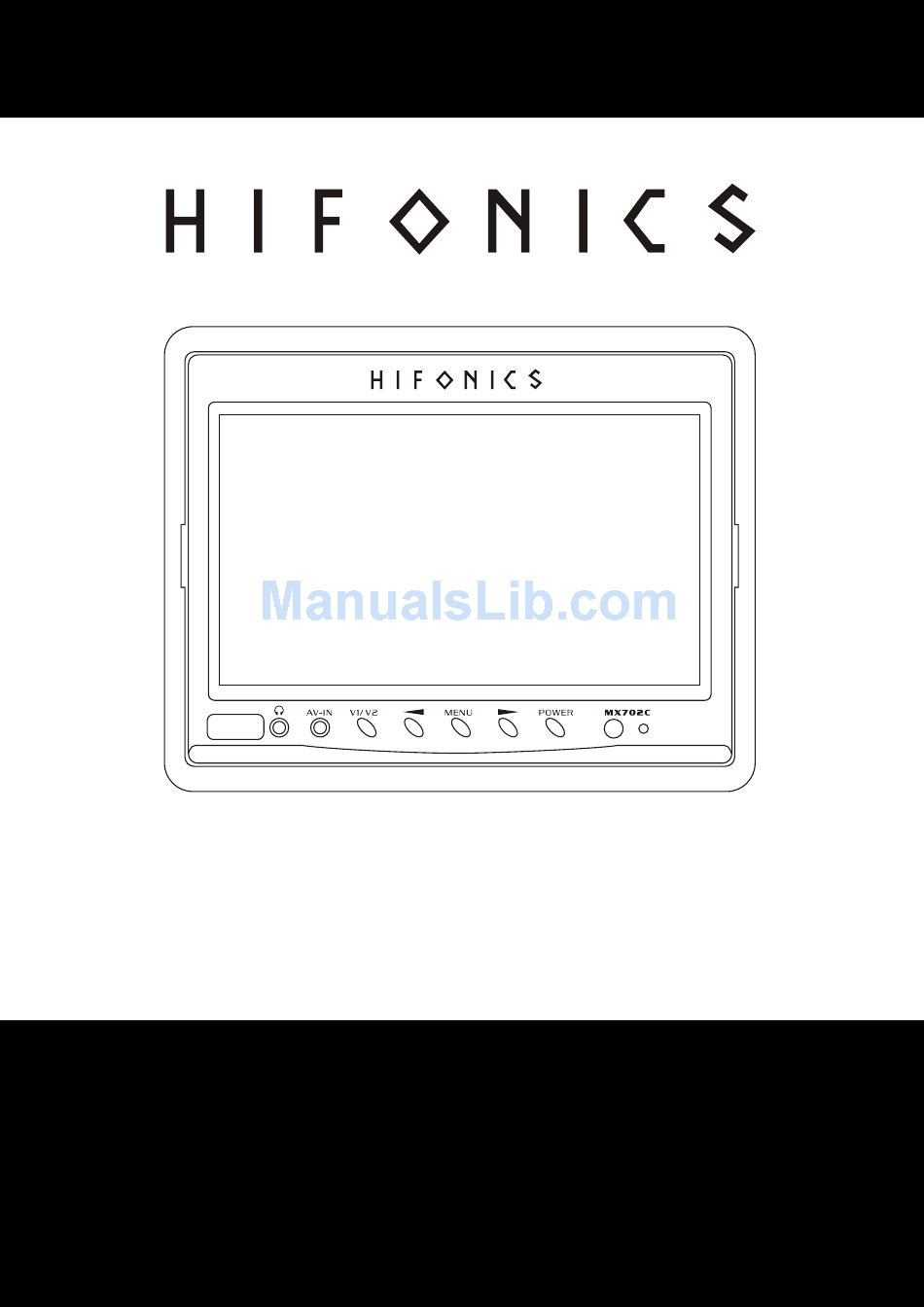

- Page 1 MX702C 7" (17,8 cm) TFT/LCD 16:9 Car Monitor POWER VISION Bedienungsanleitung · Owner's Manual...
-
Page 2: Technische Daten
Ansichtswinkel Vertikal 160°, Horizontal 160° PAL/NTSC Auto Modus OSD Bildschirmkontrollanzeige AV1 & AV2 Eingänge 2 Lautsprecher an Rückseite Kopfhörer & AV Eingänge an Frontblende Vollfunktions-Fernbedienung Infrarot Funktion (für separat erhältlichen IR-Kopfhörer HiFonics MX1HP) Separate Verteiler-Box In-Ohr Kopfhörer Standfuß & Kabelsatz... - Page 3 Sicherheitshinweise Bitte lesen Sie vorliegende Bedienungsanleitung gut durch, bevor Sie das Gerät installieren und benutzen. Behalten Sie die Bedienungs- anleitung für eine etwaige spätere Benutzung. VERKEHR Der Fahrer sollte das Gerät während der Fahrt nicht bedienen, bzw. bildgebende Medien abspielen, die den Fahrer vom Verkehrsgeschehen ablenken könnten. EINBAUORT Alle TV-Einbauten im Auto müssen so erfolgen, dass sie sich außerhalb des Sicht- feldes des Fahrers befinden.
- Page 4 Anchluss-Diagramm Cinch rot Cinch weiß Cinch gelb Optionaler Monitor 2 Cinch rot Cinch weiß Cinch gelb Audio / Video Signal 2 Audio / Video Signal 1 Monitor 1 HINWEIS: Bitte achten Sie beim Anschließen der einzelnen Komponenten auf korrekte Polung der Kabel, bzw. auf die richtigen Kennfarben der Cinch- Stecker.
- Page 5 Installation Methode 1: Installation mit Standfuß Ziehen Sie nun die Rändel- Befestigen Sie zunächst Entfernen Sie vorsichtig den schraube (C) des Standfußes den Standfuss an einer Einbauramen des Monitors. fest, nach dem Sie die geeigneten Stelle, z.B. Schieben Sie dann den gewünschte Position des auf dem Armaturenbrett Monitor an der Einschub-...
- Page 6 Basis-Funktionen Monitor Infrarot-Sensor für optional erhältlichen IR-Kopfhörer MX1HP 2. 3,6mm Klinkeneingang für beiliegenden Kopfhörer 3. Separater AV-Eingang für Spielekonsole, MP3-Player etc. 4. Taste schaltet zwischen Audio Video Signal 1 oder 2 5. Richtungstaste L im OSD-Menü 6. Aktiviert OSD-Menü (siehe S. 7) 7.
- Page 7 Basis-Funktionen Menü-Taste am Bildschirm Mit einem Durchschalten der Taste “ “ am Bildschirm können folgende Einstellungen eingestellt werden: Brightness: In dieser Einstellung kann die Helligkeit eingestellt werden. Drücken Sie " " oder " “ auf dem Display um die gewünschte Einstellung zu wählen. Contrast: In dieser Einstellung kann der Kontrast eingestellt werden.
- Page 8 Fehlerbehebung STROMVERSORGUNG FŸr den Betrieb des Produkts ist eine 12 Volt-Stromversorgung mit negativem Masse-Anschluss vorgesehen. Falscher Anschluss oder nicht ausreichende Stromversorgung kann die Funktionalität erheblich beeinträchtigen. REPARATUREN Nehmen Sie selbst keine Reparaturen vor, sondern lassen Sie das Gerät nur von fachkundigen Technikern oder geschultem Personal einbauen und reparieren.
-
Page 9: Specifications
On Screen Display Control AV1 & AV2 Inputs 2 Loudspeakers on Rearside Headphone & AV Inputs on Front Panel Full Function Remote Control Infrared Function (for the separate available IR-Headphones HiFonics MX1HP) Separate Distribution Box In-Ear Headphone Mounting Stand & Cable Kit... -
Page 10: Safety Advice
Safety Advice Before you start with the installion, Please read this Operation Manual carefully . Keep this Operation Manual for later use. TRAFFIC The Driver should never operate these products while the vehicle is in motion! Installation of all TV monitors must be out of the driver`s field of vision. BUILD-IN POSITION Installation of all TV monitors must be out of the driver`s field of vision. -
Page 11: Wiring Diagram
Wiring Diagram RCA-Cable red RCA-Cable white RCA-Cable yellow Optional Monitor 2 RCA-Cable red RCA-Cable white RCA-Cable yellow Audio / Video Signal 2 Audio / Video Signal 1 Monitor 1 CAUTION: Please observe the right polarity of the Cabels and the right colours of the RCA-Plugs. - Page 12 Installation Method 1: Installation with Stand Adduct the knurled head screw Mount at first the stand at At first remove carefully the (C) of the stand, after you have an appropriate position. mounting frame of the found the right position by f.i.
-
Page 13: Basic Functions
Basic Functions Monitor 1. Infrared-Sensor for the optional available Headphones MX1HP 2. Input for Headphones/Earplugs 3. Separate Audio/Video Input for game consoles, MP3-players, etc. 4. Selector for AV-Signal 1 or 2 5. Direction Button Left 6. Activates OSD-Menu (see page 14) 7. - Page 14 Basic Functions Menu-Button on the monitor With the “ “ button on the monitor you can switch through the following picture settings: Brightness: Adjust the brightness with " " or “ " on the monitor. Contrast: Adjust the contrast with " "...
-
Page 15: Trouble Shooting
Trouble Shooting POWER This product is designed for operation with a 12 Volt DC, negative ground vehicle. Too low voltage or wrong polarity may cause malfunctions. SERVICE Do not try and service these products yourself, seek only a qualified service center or factory service center. DAMAGES Be careful not to drop or apply undue pressure to the frontpanel of your video monitor. - Page 16 Distribution: Audio Design GmbH Am Breilingsweg 3 76709 Kronau / Germany Tel. +49(0)7253/9465-0, Fax 9465-10 www.audiodesign.de POWER VISION...
