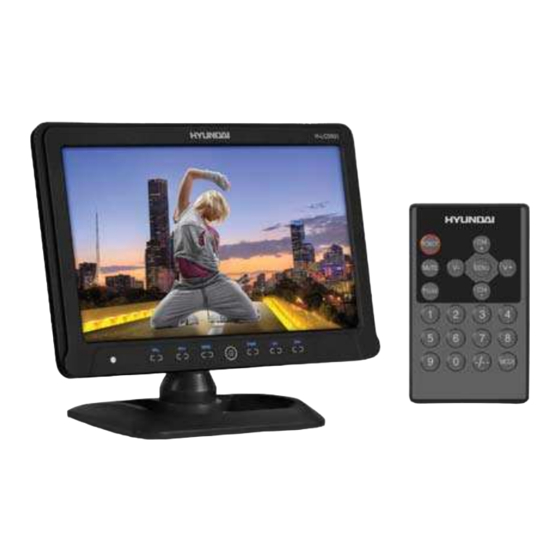

- Page 1 H-LCD901 PORTABLE LCD TV ПЕРЕНОСНОЙ ЖК-ТЕЛЕВИЗОР Instruction manual Руководство пльзователя...
-
Page 2: Dear Customer
Instruction manual Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. • For open-designed earphone, to avoid Important safeguards influencing your periphery, please tune down the volume. -
Page 3: Control Elements
Instruction manual Remote controller Control elements Front panel HLCD901 POWER button Volume up button 1. IR sensor 2. LCD display Mute button 3. VOL+/VOL- buttons TV/AV button 4. MENU button 5. POWER button Number buttons 6. TV/AV button Channel+ button 7. -
Page 4: Stand Installation
Instruction manual Battery installation the channel is a two-digit figure, you should press button first to show - - on the display screen before further pressing the corresponding number buttons. MODE/ button: Press this button to select picture mode. Installation and connection Stand installation: Release the metal washer on the top of the bracket but do not separate it from the bracket. - Page 5 Instruction manual PICTURE BRIGHT CONTRAST COLOR AUDIO VOLUME FUNCTION SIGNAL SLEEP LANGUAGE ZOOM FUNCTION: Signal is for selecting AV or TV signal; Sleep is for choosing the period (in minutes) until the automatic turning off; is for changing vertical position of the image;...
- Page 6 Instruction manual PICTURE BRIGHT CONTRAST COLOR AUDIO VOLUME AUTO-SEARCH SEARCH S-COLOR S-SYS FINE SKIP FUNCTION SIGNAL SLEEP LANGUAGE ZOOM TV: Auto-search is for automatic search of channels; Search is for manual search of channels; S-sys is for selecting the sound system; Fine is for fine adjustment of a channel;...
-
Page 7: Troubleshooting
Instruction manual Troubleshooting Before you request repair, follow the listed methods to check the device. Trouble Possible reason No picture and sound AC adapter or automobile adapter is not properly connected. Uncertified power is being used. Power switch is off. TV/AV is not properly chosen. -
Page 8: Руководство Пользователя
Руководство пользователя Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо- пасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить на- стоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем. ство всех дисплеев, использующих техноло- Меры... -
Page 9: Элементы Управления
Руководство пользователя Пульт дистанционного управления Элементы управления (ПДУ) Передняя панель HLCD901 кнопка включения питания 1. Сенсор ПДУ 2. ЖК дисплей кнопка увеличения громкости 3. Кнопки VOL+/VOL- кнопка приглушения звука 4. Кнопка MENU 5. Кнопка POWER кнопка выбора режима TV/AV 6. Кнопка TV/AV кнопки... -
Page 10: Функции Кнопок
Руководство пользователя Установка батарей Кнопки с цифрами и кнопка : Если канал обозначается одной цифрой, просто нажмите соответствующую цифровую кноп- ку на ПДУ. Если канал обозначается двумя цифрами, нажмите сначала кнопку (на экране отобразится «- -»), затем нажмите соответствующие кнопки с цифрами. Кнопка... - Page 11 Руководство пользователя нии подключайте устройство к сети питания Операции меню с помощью сетевого адаптера; при исполь- зовании в автомобиле используйте автомо- Режим AV/USB бильный адаптер питания. Нажмите кнопку POWER/ , чтобы включить устройство. Нажмите кнопку MENU или , чтобы войти в меню настройки на страницу Изо- бражение, Аудио...
- Page 12 Руководство пользователя Режим TV TV: Автопоиск – автоматический поиск каналов; Ручной поиск – поиск кана- Нажмите кнопку MENU или , чтобы лов вручную; Звук - выбор системы звука; войти в меню настройки на страницу Изо- Подстройка – точная настройка частоты; бражение, Аудио, TV или...
-
Page 13: Устранение Неисправностей
Руководство пользователя Устранение неисправностей Перед обращением в сервис выполните рекомендуемые ниже процедуры. Неисправность Возможные причины Нет изображения и звука Сетевой адаптер или автомобильный адаптер неправильно подключен. Отключено питание. Режим TV/AV выбран неправильно. Нет изображения Проверьте, настроены ли каналы. Заново вы полните... - Page 14 Руководство пользователя Технические характеристики Название: 9.2” цветной широкоформатный TFT телевизор Принимаемый диапазон: 48.25 МГц - 863.25 МГц Формат: 16:9 и 4:3 Цветовая система: PAL/SECAM/NTSC Разрешение: 640 (Г) x 234 (В) Яркость: 300 кд/м2 Контрастность: 300:1 Выходная мощность динамиков: 2 Вт Время...
