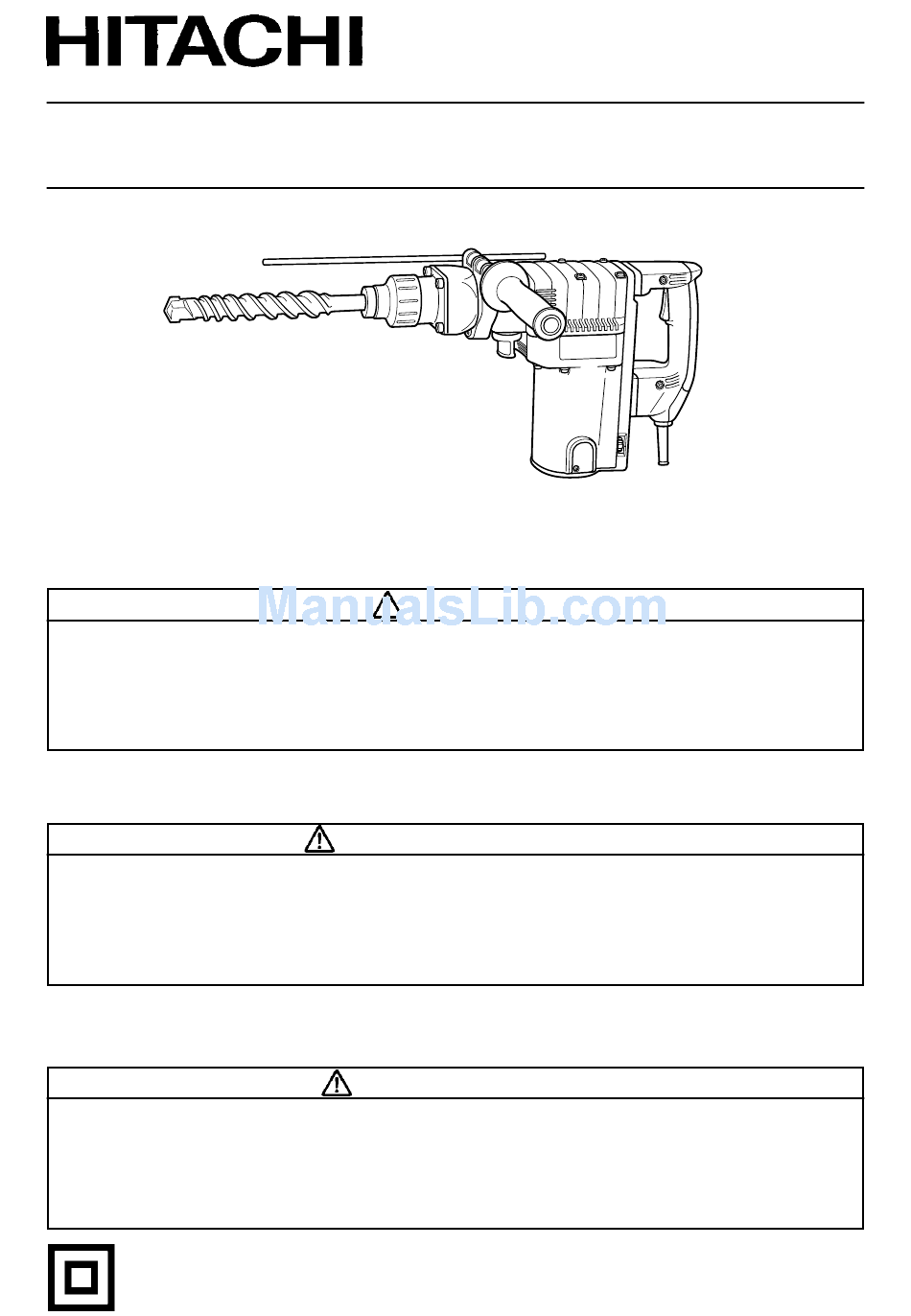

Page 1
Lea y comprenda este manual antes de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de que utilicen la herramienta eléctrica. DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE DH 50MB WARNING AVERTISSEMENT ADVERTENCIA ROTARY HAMMER MARTEAU ROTATIF...
English IMPORTANT INFORMATION ... 3 MEANINGS OF SIGNAL WORDS ... 3 SAFETY ... 4 GENERAL SAFETY RULES ... 4 SPECIFIC SAFETY RULES AND SYMBOLS ... 6 DOUBLE INSULATION FOR SAFER OPERATION ... 8 FUNCTIONAL DESCRIPTION ... 9 NAME OF PARTS ... 9 SPECIFICATIONS ...
WARNINGS on the power tool and in this Instruction Manual. Never use this power tool in a manner that has not been specifically recommended by HITACHI, unless you first confirm that the planned use will be safe for you and others.
English GENERAL SAFETY RULES WARNING: Read and understand all instructions. Failure to follow all instructions listed below, may result in electric shock, fire and/or serious personal injury. SAVE THESE INSTRUCTIONS 1. Work Area (1) Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.
Page 5
(3) Avoid accidental starting. Be sure switch is off before plugging in. Carrying tools with your finger on the switch or plugging in tools that have the switch on invites accidents. (4) Remove adjusting keys or wrenches before turning the tool on. A wrench or a key that is left attached to a rotating part of the tool may result in personal injury.
13. Never use a tool which is defective or operating abnormally. If the tool appears to be operating unusually, making strange noises, or otherwise appears defective, stop using it immediately and arrange for repairs by a Hitachi authorized service center.
Page 7
14. Never leave tool running unattended. Turn power off. Don’t leave tool until it comes to a complete stop. 15. Carefully handle power tools. Should a power tool be dropped or struck against hard materials inadvertently, it may be deformed, cracked, or damaged. 16.
English DOUBLE INSULATION FOR SAFER OPERATION To ensure safer operation of this power tool, HITACHI has adopted a double insulation design. “Double insulation” means that two physically separated insulation systems have been used to insulate the electrically conductive materials connected to the power supply from the outer frame handled by the operator.
FUNCTIONAL DESCRIPTION NOTE: The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance of the power tool. Some illustrations in this Instruction Manual may show details or attachments that differ from those on your own power tool. NAME OF PARTS Stopper Drill Bit...
Confirm that the work site is placed under appropriate conditions conforming to prescribed precautions. 6. How to install tool CAUTION: For tools such as a drill bit and a bull point, use only Hitachi genuine parts. (1) Clean, then smear the tool shank with the grease provided in the green tube.
(2) To attach the tool (SDS max shank), insert it into the hole until it contacts the innermost end of the hole as illustrated in Fig. 2. If you continue to turn the tool with slight pressure, you can feel a spot where there is a hitch.
Page 12
English CAUTION: Although this machine is equipped with a safety clutch, if the drill bit becomes bound in concrete or other material, the resultant stoppage of the drill bit could cause the machine body to turn in reaction. Ensure that the main handle and side handle are gripped firmly during operation.
Page 13
(1) Switching to “hammering” (a) Pull the selector lever, release lock and turn it counterclockwise. (b) Align of the selector lever with on the side of the undercover as illustrated in Fig. 7. (c) Push in the selector lever to lock it. NOTE: Turn the selector lever (do not pull it up) to check if it is completely locked and...
English 6. Warming up (Fig. 11) The grease lubrication system in this unit may require warming up in cold regions. Position the end of the bit so makes contact with the concrete, turn on the switch and perform the warming up operation.
(1) Switching to “rotation + hammering” switching hammering”, follow procedures mentioned in [3. When drilling at “rotation + hammering”] in Page 12. (2) Attaching chuck adaptor to drill chuck (Fig. 14) (a) Attach the chuck adaptor to the drill chuck. (b) The SDS max shank of the chuck adaptor is equivalent to the drill bit.
Page 16
English (2) Mount the core bit shank to the rotary hammer. (Fig. 16) (3) Insert the center pin into the guide plate until it stops. (4) Engage the guide plate with the core bit, and turn the guide plate to left or right so that it does not fall even if it faces downward.
MAINTENANCE AND INSPECTION WARNING: Be sure to switch power OFF and disconnect the plug from the receptacle during maintenance and inspection. 1. Inspecting the drill bits Since use of a dull tool will cause motor malfunctioning and degraded efficiency, replace the drill bit with a new one or resharpening without delay when abrasion is noted.
Page 18
English NOTE: Use HITACHI carbon brush No. indicated in Fig. 21 Replacing carbon brushes: (For parts name, refer to Fig. 20) Loosen the tapping screws and remove the brush cap cover. Then, remove the brush caps and take out the carbon brushes. After replacement, be sure to fasten the brush caps and fix the brush cap cover firmly using the tapping screws.
Page 19
NOTE: The HITACHI Electric Hammer Grease A is of the lower viscosity type. When the supplied grease tube is consumed, purchase from a HITACHI Autorized Service Center. 7. Service and repairs All quality power tools will eventually require servicing or replacement of parts because of wear from normal use.
The use of any other attachment or accessory can be dangerous and could cause injury or mechanical damage. NOTE: Accessories are subject to change without any obligation on the part of the HITACHI. STANDARD ACCESSORIES (1) Case (Molded plastic) (Code No. 318646) ... 1 (2) Side Handle (Code No.
Page 22
11. Tamping (Hammering) (1) Rammer Code No. 313478 12. Syringe (for chip removal) Code No. 944575 NOTE: Specifications are subject to change without any obligation on the part of the HITACHI. Code No. 313473 313474 Width Code No. 1-31/32" (50 mm)
Ne jamais utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI sans avoir d’abord vérifié que l’utilisation prévue est sans danger pour vous et les autres. SIGNIFICATION DES MOTS D’AVERTISSEMENT AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner de sérieuses blessures personnelles.
Français REGLES GENERALE DE SECURITE AVERTISSEMENT: CONSERVER CES INSTRUCTIONS 1. Zone de travail (1) Garder la zone de travail propre et bien éclairée. Les établis mal rangés et les zones sombres invitent aux accidents. (2) Ne pas utiliser les outils motorisés dans une atmosphère explosive, telle qu’en présence de liquides inflammables, de gaz ou de poussières.
Page 25
(2) S’habiller correctement. Ne pas porter des vêtements larges ou des bijoux. Attacher les cheveux longs. Tenir ses cheveux, vêtements et ses gants éloignés des parties mobiles. Les vêtements larges, les bijoux et les cheveux longs peuvent se prendre dans les parties mobiles. (3) Eviter tout démarrage accidentel.
Français 5. Réparation (1) La réparation de l’outil ne doit être réalisée uniquement par un réparateur qualifié. Une réparation ou un entretien réalisé par un personnel non qualifié peut entraîner des risques de blessures. (2) Lors de la réparation d’un outil, utiliser uniquement des pièces de rechange identiques.
Page 27
Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé. 14. Ne jamais laisser fonctionner l’outil sans surveillance. Le mettre hors tension.
Français DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité...
DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé. NOM DES PARTIES Quenouille Mèche...
Vérifier que l’état de l’aire de travail est conforme aux précautions. 6. Comment installer l’outil PRECAUTION: Pour les outils tels que foret et pointe de broyage n’utiliser que les pièces HITACHI authentiques. (1) Nettoyer, puis graisser la queue de l’outil avec la graisse fournie à cet effet en tube vert.
(2) Pour fixer l’outil (tige SDS max), l’insérer dans l’orifice jusqu’à ce qu’il touche l’extrémité intérieure de l’orifice comme indiqué sur la Fig. 2. Si l’on continue à tourner l’outil en exerçant une légère pression, l’on sentira un endroit où il y a un obstacle.
Page 32
Français PRECAUTION: Bien que cette machine soit équipée d’un cran de sécurité, si la mèche est prise dans le béton ou autre matériel l’arrêt de son fonctionnement pourrait faire tourner le corps de la machine. Tenir fermement la poignée principale et la poignée latérale pendant le fonctionnement.
Page 33
(1) Commutation sur “percussion” (a) Tirer sur le sélecteur, libérer le verrouillage et le tourner dans le sens inverse des aiguilles d’une montre. (b) Aligner du sélecteur sur côté du dessous, comme indiqué à la Fig. 7. (c) Appuyer sur le sélecteur pour le verrouiller.
Français 6. Préchauffage (Fig. 11) Le système de graissage de l’outil risque de devoir être préchauffé dans les régions froides. Placer l’extrémité de la mèche de façon qu’elle entre en contact avec le béton, enclencher l’interrupteur et effectuer une opération de préchauffage. Bien s’assurer que l’outil fait entendre un bruit de heurt, puis utiliser l’outil.
(1) Commutation sur “rotation + percussion” Pour commuter sur “rotation + percussion”, procéder comme indiqué au point [3. Perçage en “rotation + percussion”]. (2) Fixation du raccord de mandrin sur le mandrin porte-foret (Fig. 14) (a) Fixer le raccord de mandrin sur le mandrin porte-foret.
Page 36
Français (2) Monter la queue de couronne sur le marteau rotatif à percussion. (Fig. 16) (3) Introduire la guijon central dans la plaque de guidage jusqu’à ce qu’il arrête. (4) Engager la plaque de guidage dans la couronne et tourner la plaque de guidage à...
ENTRETIEN ET INSPECTION AVERTISSEMENT: 1. Contrôle du foret de perçage Etant donné que l’utilisation d’une mèche usée entraînera un mauvais fonctionnement du moteur et une diminution de l’efficacité, remplacez la mèche usée par une neuve ou aiguisez-la immédiatement et dès que vous notez une certaine usure.
Page 38
Français REMARQUE: Utiliser le balai en carbone HITACHI No. indiqué sur la Fig. 21. Remplacement du balais en carbone (Pour le nom der pièces, voir Fig. 20) Desserrer les vis autotaraudeuses et retirer le couvercle du capuchon des balais en carbone. Puis, retirer les capuchons des balais en carbone, puis les balais en carbone.
Page 39
REMARQUE: La graisse pour marteau électrique Hitachi A est du type à viscosité faible. Si nécessaire, se procurer la graisse chez un agent réparateur Hitachi agréé; adressez-vous à votre Agent de Service Autorisé Hitachi pour vous en procurer de nouveau.
Français AVERTISSEMENT: REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD (1) Valise (Plastique) (No. de code 318646) ... 1 (2) Poignée latérale (No. de code 318574) ... 1 (3) Quenouille (No. de code 971786) ... 1 (4) Clé...
Page 41
2. Perçage de trous d’ancrage (Rotation + Percussion) Adaptateur pour tige SDS plus (1) Mèche (Tige SDS plus) 3. Perçage de trous à large diamètre (Rotation + Percussion) (plaque de (1) Goujon guidage) central No. de code No. de code 985388 955165 955169...
Page 42
(1) Bourroir No. de code 313478 12. Seringue (pour enlever déchets) No. de code 944575 REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI. No. de code 313473 313474 Largeur No. de code 1-31/32" (50 mm)
No utilice nunca esta herramienta eléctrica de ninguna forma no específicamente recomendada por HITACHI a menos que usted se haya asegurado de que la utilización planeada será segura para usted y otras personas. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones serias.
Español NORMAS GENERALES DE SEGURIDAD ADVERTENCIA: Lea y entienda todas las instrucciones. Si no sigue las instrucciones indicadas a continuación, pueden producirse descargas eléctricas, incendios, y/o lesiones serias. GUARDE ESTAS INSTRUCCIONES. 1. Área de trabajo (1) Mantenga el área de trabajo limpia y bien iluminada. Los bancos de trabajo desordenados y las áreas obscuras pueden conducir a accidentes.
Page 45
de medicamentos ni de alcohol. Un descuido al utilizar la herramienta eléctrica puede resultar en una lesión seria. (2) Vístase adecuadamente. No utilice ropa floja ni joyas. Si tiene pelo largo, recójaselo. Mantenga su pelo, ropa, y guantes alejados de las partes móviles. La ropa floja, las joyas, o el pelo largo pueden engancharse en las partes móviles.
Español 5. Servicio de reparación (1) El servicio de reparación deberá realizarlo solamente personal cualificado. El servicio de mantenimiento o de reparación realizado por personal no cualificado podría resultar en el riesgo de lesiones. (2) Para el servicio de mantenimiento o reparación de una herramienta, utilice solamente piezas de repuesto idénticas.
Page 47
13. No utilice nunca una herramienta defectuosa o que funcione anormalmente. Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi. 14. No deje nunca la herramienta en funcionamiento desatendida. Desconecte su alimentación.
Español AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del...
DESCRIPCIÓN FUNCIONAL NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Tope Broca de...
Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas. 6 . Montaje de la herramienta PRECAUCIÓN: Para usar herramientas tales como el puntero y, usar siempre piezas genuinas Hitachi. (1) Limpiar y engrasar la espiga con la grasa provista.
(2) Para fijar la herramienta (espiga SDS max), insértela en el orificio hasta que entre en contacto con el extremo interior del mismo, como se muestra en la Fig. 2. Si continúa girando la herramienta con una ligera presión, podrá sentir un punto en el que note un obstáculo.
Page 52
Español PRECAUCIÓN: Aunque este aparato se equipa con un embrague de seguridad, si se atasca la barrena de taladrar en el hormigón u otro material semejante, puede pasar que, al atascarse la barrena, el cuerpo del martillo gire en dirección opuesta. Asegurarse entonces de que el mango principal y el lateral están bien empuñados durante el uso de esta herramienta.
Page 53
(1) Cambio a “martilleo” (a) Tire de la palanca selectora, desbloquéela, y gírela hacia la derecha. (b) Alinee de la palanca selectora con del lado de la cubierta inferior, como se muestra en la Fig. 7. (c) Empuje la palanca selectora para bloquearla NOTA: Gire la palanca selectora (no tire de ella...
Español 6. Calentamiento (Fig. 11) El sistema de lubricación de esta unidad puede requerir calentamiento en ciertas regiones. Coloque el extremo de la broca de forma que entre en contacto con el hormigón, ponga alimentación principal de la unidad, y realice la operación de calentamiento.
(1) Cambio a “rotación + martilleo” Para cambiar a “rotación + martilleo”, realice los mismos procedimientos que los mencionados en [3. Cuando taladre con “rotación + martilleo”]. (2) Fijación adaptador portabarrenas al portabarrenas (Fig. 14) (a) Fije adaptador portabarrenas al portabarrenas. (b) La espiga SDS max del adaptador para portabarrenas es equivalente a la barrena.
Page 56
Español (2) Montar la espiga de la barrena tubular en el martillo giratorío. (Fig. 16) (3) Insertar el pasador central en la placa guía hasta que se pare. (4) Unir la placa guía con la barrena tubular y girar la placa guía hacia la izquierda o hacia la derecha de forma que no se caiga a pesar de estar indicando hacia abajo.
MANTENIMIENTO E INSPECCIÓN ADVERTENCIA: Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente. 1. Inspeccionar la broca de taladro Debido a que el uso de brocs desafiladas pueden causar mal funcionamiento del motor y desmejorar la eficacia del taladro, hay que reemplazar las brocas en malas condiciones por nuevas o afilarlas de inmediato al advertir abrasión.
Page 58
PRECAUCIÓN: La utilización de esa pulidora con escobillas desgastadas más allá del límite dañará el motor. NOTA: Utilice las escobillas HITACHI Núm. indicadas en la Fig. 21. Cambio de escobillas de carbón (Para el nombre de las piezas, consulte la Fig. 20) Afloje los tornillos opresores y extraiga la cubierta de las tapas de escobillas.
Page 59
NOTA: La grasa A del martillo eléctrico Hitachi es del tipo de baja densidad. Si es necesario, siempre adquirir la grasa a un agente de servicio Hitachi autorizado. 7. Mantenimiento y reparación Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal.
La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI. ACCESORIOS ESTÁNDAR (1) Caja (Plástica) (Núm. de código 318646) ... 1 (2) Mango lateral (Núm. de código 318574) ... 1 (3) Tope (Núm.
Page 61
2. Perforación de orificio de anclaje (Rotación + Martilleo) Adaptador para barrena de espiga SDS-plus (1) Barrena (SDS plus vástago) 3. Perforación de orificio de diámetro grande (Rotación + Martilleo) (Placa guía) (1) Pasador contral Núm. de código Núm. de código 985388 955165 955169...
Page 62
(1) Pisón Núm. de código 313478 12. Jeringa (extracción de resíduos) Núm. de código 944575 NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI. Núm. de código 313473 313474 Anchura Núm. de código 1-31/32" (50 mm)
Page 68
Issued by Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Distributed by Hitachi Koki Canada Co. Minato-ku, Tokyo 108-6020, Japan 3950 Steve Reynolds Blvd. Norcross, GA 30093 6395 Kestrel Road Mississauga ON L5T 1Z5 Code No.
