Samsung HT-E4530 User Manual

5.1ch blu-ray home entertainment system
Hide thumbs Also See for HT-E4530:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HT-E4530
5.1CH Blu-ray™
Home Entertainment System
user manual
imagine
the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service,
please register your product at
www.samsung.com/register

Advertisement

Table of Contents
loading

Related Manuals for Samsung HT-E4530

Summary of Contents for Samsung HT-E4530

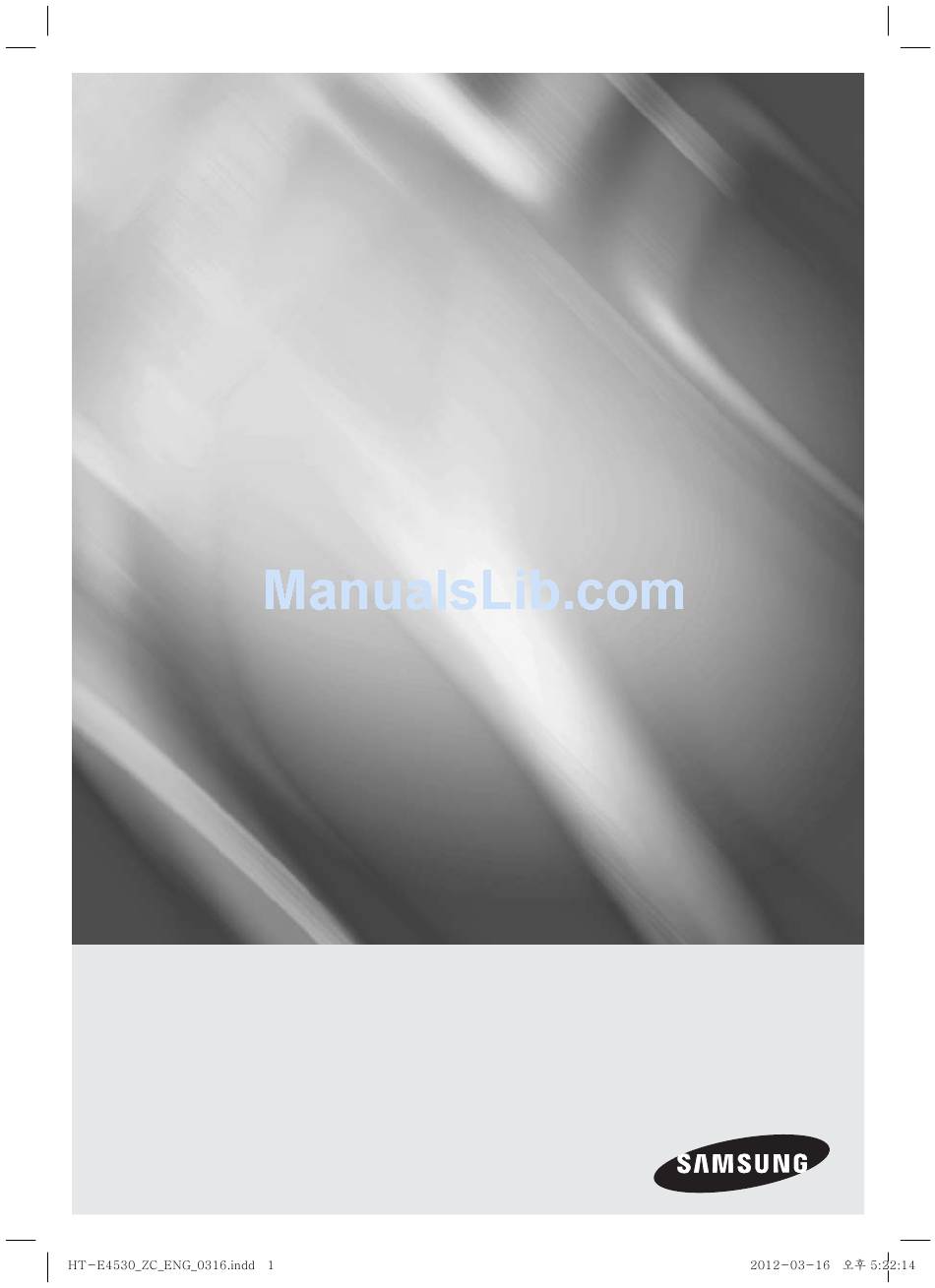

  • Page 1 HT-E4530 5.1CH Blu-ray™ Home Entertainment System user manual imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...

  • Page 2: Safety Information

    Safety Information Warning TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK). NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN The lighting flash and Arrowhead CAUTION: TO REDUCE THE RISK OF The explanation point within the within the triangle is a warning sign...

  • Page 3: Precautions

    13 . Unplug this apparatus during lightning storms Precautions or when unused for long periods of time. 14 . Refer all servicing to qualified service Important Safety Instructions personnel. Servicing is required when the Read these operating instructions carefully before apparatus has been damaged in any way, using the unit.

  • Page 4: Using The 3D Function

    All rights reserved; No part or whole of this user’s Glasses, and rest. manual may be reproduced or copied without the prior written permission of Samsung Electronics • A responsible adult should frequently check on Co.,Ltd. children who are using the 3D function.

  • Page 5: License

    License • iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle, and iPod touch are trademarks • Dolby and the double-D symbol are registered of Apple Inc., registered in the U.S. and other trademarks of Dolby Laboratories. countries. • This product uses Cinavia technology to limit the use of unauthorized copies of some commercially-produced film and videos and •...

  • Page 6: Table Of Contents

    Contents SAFETY INFORMATION SETTINGS Warning The Initial Settings Procedure Precautions The Home Screen Disc Storage & Management Accessing the Settings Screen Handling Cautions Settings Menu Functions Using the 3D Function Networks and the Internet Copyright Upgrading Software License MEDIA PLAY GETTING STARTED The AllShare Play Screen Disk and Format Compatibility...

  • Page 7: Getting Started

    Please note that this is not a defect in the product. \ Samsung cannot guarantee that this product will play every disc bearing the Blu-ray Disc, DVD or CD logo because disc formats evolve, and problems and errors may occur during the creation of Blu-ray Disc, DVD, and CD software and/or the manufacture of discs.

  • Page 8: Logos Of Discs The Product Can Play

    Getting Started Region Code Logos of Discs the product can play Both products and discs are coded by region. These regional codes must match for a disc to play. If the codes do not match, the disc will not play. The Region Number for this product is displayed Blu-ray Disc 3D Blu-ray Disc...
  • Page 9 Video File Support Frame rate Bitrate File Extension Container Video Codec Resolution Audio Codec (fps) (Mbps) H.264 BP/MP/HP 1920x1080 6 ~ 30 *.avi LPCM MPEG4 SP/ASP 1920x1080 6 ~ 30 DTS Core H.264 BP/MP/HP 1920x1080 6 ~ 30 *.mkv LPCM MPEG4 SP/ASP 1920x1080 6 ~ 30...
  • Page 10 YELLOW (C) button, and then press the E button. Notes on the USB connection • SAMSUNG is not responsible for any data file • Your product supports USB storage media, damage or data loss. MP3 players, digital cameras, and USB card readers.

  • Page 11: Accessories

    NOTE \ Some AVCHD format discs may not play, depending on the recording conditions. \ AVCHD format discs need to be finalized. \ “x.v.Color” offers a wider color range than normal DVD camcorder discs. \ Some MKV and MP4 format discs may not play, depending on their video resolution and frame rate. Accessories Check for the supplied accessories below.

  • Page 12: Front Panel

    Getting Started Front Panel PLAY/PAUSE ENTER STOP OPEN/CLOSE VOLUME CONTROL FUNCTION DISPLAY DISC TRAY USB HOST POWER REMOTE CONTROL SENSOR NOTE \ To upgrade the product's software through the USB Host jack, you must use a USB memory stick. \ When the product displays the Blu-ray Disc menu, you cannot start the movie by pressing the 6 button on the product or the remote.

  • Page 13: Remote Control

    Remote Control Tour of the Remote Control Press to select Blu-ray's mode (AUX, BD/DVD, etc.). Turn the product on and off. FUNCTION Press to select TV's video mode. SOURCE To change to TV mode, press the TV button. Set a Sleep time to shut off the RECEIVER SLEEP product.

  • Page 14: Installing Batteries In The Remote Control

    60, 62, 72, 89 Yupiteru Also, some operations may not be possible, depending on Marantz 40, 54 Zenith 58, 79 your brand of TV. Matsui Zonda 18, 40 \ The remote control will work with Samsung TVs by Dongyang 03, 54 default. English...

  • Page 15: Connections

    Connections This section describes various methods of connecting the product to other external components. Before moving or installing the product, be sure to turn off the power and disconnect the power cord. Connecting the Speakers Position of the product Place it on a stand or cabinet shelf, or under the TV stand.

  • Page 16: Speaker Components

    Connections Speaker Components Speaker Components SPEAKER CABLE STAND BASE SCREW (5 15): 8EA FRONT STAND SURROUND CENTER SUBWOOFER Installing the Speakers on the Tallboy Stand 1. Turn the Stand Base upside-down and Stand Base connect it to the Stand. 2. Use the driver to combine the screws on the 3 marked holes.

  • Page 17: Connecting The Speakers

    Connecting The Speakers Front speakers only 1. Match each speaker cable bundle to the correct speaker by matching the color coded plug on each bundle to the colored sticker on the bottom of each speaker. 2. To attach speaker wire to each speaker: Black a.

  • Page 18: Connecting The Fm Antenna

    Connections Connecting the FM Antenna FM Antenna (supplied) VIDEO VIDEO SPEAKERS OUT SPEAKERS OUT CENTER CENTER FRONT FRONT SURROUND SURROUND FM ANT OPTICAL OPTICAL SUBWOOFER SUBWOOFER FRONT FRONT SURROUND SURROUND 5V 350mA 5V 350mA DIGITAL DIGITAL HDMI OUT HDMI OUT WIRELESS LAN WIRELESS LAN AUDIO IN...

  • Page 19: Connecting To A Tv

    Connecting to a TV Select either Method 1 or Method 2. • If you have set the product's remote control to operate your TV, press the TV SOURCE button on the remote control, and then select the correct external source from the TV's source list (HDMI, Video In, etc.) to view video from the home theater.

  • Page 20: Connecting To External Devices

    Connections Connecting to External Devices To select the correct mode for an external device, press the FUNCTION button. Each time you press the button, the mode changes in this order : BD/DVD D. IN R. IPOD SPEAKERS OUT VIDEO CENTER FRONT SURROUND FM ANT...

  • Page 21: Connecting To A Network Router

    Broadband service Router NOTE Broadband \ This product is compatible with only Samsung's Wireless service LAN Adapter. (not supplied) (Model name: WIS09ABGN). Broadband - The Samsung Wireless LAN Adapter is sold separately. modem Contact a Samsung Electronics retailer for purchasing.

  • Page 22: Settings

    No network cable or Samsung Wireless LAN Adapter 8 · If there is a Software Update available, connected. Previous the product downloads and installs the Please plug in a network cable or a Samsung Wireless LAN Adapter. Next upgrade. This can take some time. If there Skip is no Software Update available, the "There...

  • Page 23: The Home Screen

    Reset option. (See page 28) 16:9 Original \ If you use an HDMI cable to connect the product to an 16:9 Full Anynet+ (HDMI-CEC)-compliant Samsung TV and 1.) You Previous Select when connecting to a 4:3 Letter Box...

  • Page 24: Accessing The Settings Screen

    Settings NOTE Accessing the Settings Screen \ The E button on the product's front panel can be 1 . Select Settings on the Home screen, and used for same purpose as the E button on the remote then press E . The Settings screen appears. control.

  • Page 25: Settings Menu Functions

    Lets you select the optimal size for the Smart Hub Screen. Screen Size BD Wise is Samsung’s latest inter-connectivity feature. When you connect a Samsung product and a Samsung TV BD Wise with BD Wise to each other via HDMI, and BD Wise is on in both the product and TV, the product outputs video at the video resolution and frame rate of the Blu-ray/DVD Disc.
  • Page 26 Settings Audio Speaker You can set the speaker options. Settings Equalizer Let you configure the Equalizer settings manually. Lets you set the product so that the volume remains stable Smart Volume when a scene change occurs or when you change the channel.
  • Page 27 Anynet+ is a convenient function that offers linked operations with other Samsung products that have the Anynet+ feature Anynet+ and lets you control those products with one Samsung TV (HDMI-CEC) remote. To operate this function, you must connect this product to an Anynet+ Samsung TV using an HDMI cable.
  • Page 28 "Upgrading Software" on page 32. Contact Provides contact information for assistance with your product. Samsung When activated, lets Samsung Call Center agents diagnose Remote and fix problems with the product remotely. Requires an active Management Internet connection. Remote Management service might not be available in some countries.

  • Page 29: Networks And The Internet

    If you are connecting to a wired network, connect the product to your router using a LAN cable or Samsung Wireless LAN Adapter (sold separately) before you start the configuration procedure. 2 . Select IP Settings on the right of the screen, If you are connecting to a wireless network, and then press E button.
  • Page 30 Settings < Getting the Network Settings Values > Wireless (General) - Automatic You can view your Network Settings values on After following Steps 1 to 3 in "Configuring Your most Windows computers. To view the Network Network Connection" on page 29. Settings values, follow these steps: 1 ·...
  • Page 31 1 · Select Start in the Network Settings screen, WPS(PBC) and then press the E button. The product One of the easiest ways to set up the wireless searches for and then displays a list of the network connection is using the WPS(PBC) available networks.

  • Page 32: Upgrading Software

    \ Samsung Electronics takes no legal responsibility for product 8 · Unzip the zip archive to your computer. You malfunction caused by an unstable Internet connection or should have a single folder with the same consumer negligence during a Software Update.
  • Page 33 By Disc turns off automatically, and then turns on. NOTE 1 · Visit www.samsung.com. \ When the system upgrade is done, check the software 2 · Click SUPPORT on the top right of the page. details in the Software Update menu.

  • Page 34: Media Play

    Media Play Your Blu-ray product can play Disc and USB • Use the ◄► buttons to select an item, press contents and the contents located on your PC, the TOOLS button to display the Tools menu, select Play, and then press the E button. To DLNA compatible mobile phone, or NAS using the AllShare Play function.

  • Page 35: Playing Files On A Usb Storage Device Or Ipod/Iphone

    3 · The kind of content you selected on the Playing Files on a USB Storage connected device is displayed. Depending Device or iPod/iPhone on how the contents is arranged, you will see either folders, individual files, or both. You can play multimedia files located on a ▲▼◄►...

  • Page 36: The Function Screen

    Media Play The Function Screen Playing Commercial Audio Discs 1 · Place a pre-recorded, commercial audio disc On the Function Screen, you can select the audio into the disc tray with the disc’s label facing up, and/or video input source to view or listen to. and then close the tray.

  • Page 37: Playing A Disc With User Recorded

    Samsung.com website. NOTE 1 · Go to www.samsung.com. \ Even though the product will display folders for all content 2 · Click Support at the top of the page. types, it will only display files of the content type you selected 3 ·...
  • Page 38 1 · Connect the product, your PC, and/or your DLNA compatible cell phone to the same Smart Phone wireless network. (Only available with Samsung phones supporting 2 · Follow the directions in the AllShare software AllShare functionality.) Installation/Instruction manual to set up devices and files for playing or viewing.

  • Page 39: Controlling Video Playback

    Controlling Video Playback You can control the playback of video files located on Blu-ray, DVD, and CD discs, and on USB storage devices. Depending on the disc, some of the functions described in this manual may not be available. Buttons on the Remote Control used for Video Playback ...
  • Page 40 Media Play Using the TOOLS Menu Menu that appears only when BD/DVD disc plays During playback, press the TOOLS button. Select to move to a desired title if Play from the Select to play the movie from the the disc has more than one title, to a beginning beginning.

  • Page 41: Controlling Music Playback

    Shuffling Tracks on an Audio CD Controlling Music Playback You can set the product to play tracks on an audio You can control the playback of music content CD (CD-DA/MP3) at random. located on a DVD, CD, or a USB storage device. 1 ·...

  • Page 42: Playing Photo Contents

    Media Play • Use Select All to select all tracks. This cancels NOTE your individual track selections. When you press the \ When Ripping is done, a folder called MP is created in the RETURN ( ' ) button on your remote or select PLAY and USB.

  • Page 43: Using The Tools Menu When A File Is Highlighted

    NOTE Appears on the View function screen. \ Depending on the disc or storage device, the Tools menu Select to sort and then display all photo Earliest Date may differ. All options may not be displayed. or video files on a storage device from the earliest to latest date.
  • Page 44 The Log In/Out function lets you log in Login / Out E button. to your online Samsung account. Edit Playlist 2. Repeat for each track or file you Select to create a playlist or add files want to remove.

  • Page 45: Presetting Stations

    Presetting Stations Encoding - which changes by language or by geographical area - modifies Example : Presetting FM 89.10 into memory. how the product sorts, arranges, and 1 · Press the FUNCTION button to select FM. Encoding presents files or tracks, displays dates, 2 ·...
  • Page 46 • Off : Select this for normal listening. You can use the vTuner Function after download the vTuner application from Samsung Apps. SFE Mode Symphony Hall in Boston (Hall 1)  Philharmonic Hall in Bratislava (Hall 2) ...

  • Page 47: Network Services

    Recommended : Displays recommended contents Hub, follow these steps: managed by Samsung. 1 · Go to www.samsung.com. Commercial : Displays the Smart Hub Guide, an 2 · Click Support at the top of the page. introduction to the product, and new application 3 ·...

  • Page 48: Bd-Live

    Network Services My Applications : Displays your personal gallery of applications which you can add to, modify, and delete. Samsung Apps : Open Samsung Apps to download various for pay or free-of-charge application services. BD-LIVE™ Once the product is connected to your network, you can enjoy various movie-related service contents available on BD-LIVE compliant discs.

  • Page 49: Appendix

    • If you select the 16:9 Original, your TV may display 4:3 Pillarbox (black bars on sides of picture). BD Wise (Samsung Products only) • When BD Wise is on, the Resolution setting automatically defaults to BD Wise and BD Wise Settings appears in the Resolution menu.
  • Page 50 TV. • This function is not available if the HDMI cable does not support CEC. • If your Samsung TV has an Anynet+ logo, then it supports the Anynet+ function. BD Data Management • In the external memory mode, disc playback may be stopped if you disconnect the USB device in the middle of playback.
  • Page 51 Selecting the Subtitle Language • Depending on the Blu-ray Disc / DVD, you may be able to change the subtitle language in the Disc Menu. Press the DISC MENU button. • This function depends on the selection of subtitles that are encoded on the disc and may not be available on all Blu-ray Discs/DVDs.
  • Page 52 Appendix Resolution according to the output mode Blu-ray Disc/E-contents/Digital Contents playback HDMI/not HDMI/connected connected Output HDMI Mode Setup VIDEO VIDEO Mode E-contents/ Mode Blu-ray Disc Digital contents BD Wise Resolution of Blu-ray Disc 1080p@60F 480i Auto Max. Resolution of TV input Max.
  • Page 53 Digital Output Selection Bitstream Bitstream Bitstream Setup (Unprocessed) (Re-encoded DTS) (Re-encoded Dolby D) Connection HDMI supported AV receiver Re-encoded Up to PCM 7.1ch DTS re-encoded Dolby Digital * Re-encoded Dolby Digital Up to PCM 7.1ch Dolby Digital DTS re-encoded Dolby Digital * Dolby Digital Re-encoded Up to PCM 7.1ch...

  • Page 54: Troubleshooting

    Refer to the table below when this product does not function properly. If the problem you are experiencing is not listed below or if the instructions below do not help, turn off the product, disconnect the power cord, and contact Samsung Electronics at 1-800-SAMSUNG. Symptom Check/Remedy •...
  • Page 55 Symptom Check/Remedy The menu screen does not • Are you using a disc that does not contain menus? appear even when the menu function is selected. • You can play 16:9 Blu-ray/DVD discs in 16:9 Full mode, 4:3 Letter Box mode, or The aspect ratio cannot be 4:3 Pan-Scan mode, but 4:3 Blu-ray/DVD discs are played in 4:3 ratio only.
  • Page 56 Appendix Symptom Check/Remedy AllShare Play function I can see folders shared • AllShare Play shows only files corresponding to the Photo, Music, and Movie categories. through AllShare Play, Files that do not correspond to these categories may not be displayed. but I cannot see the files.

  • Page 57: Specifications

    Specifications Weight 5.5 Ibs Dimensions 16.9 (W) x 2.0 (H) x 9.8 (D) inches General Operating Temperature Range +41°F to +95°F Operating Humidity Range 10 % to 75 % Signal/noise ratio 55 dB FM Tuner Usable sensitivity 12 dB Total harmonic distortion 0.5 % BD (Blu-ray Disc) Reading Speed : 9.834 m/sec...
  • Page 58 Weights Center : 1.08 Ibs, Subwoofer : 8.09 Ibs • Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. • Weight and dimensions are approximate. • Design and specifications are subject to change without prior notice.
  • Page 59 All warranty repairs must be performed by a SECA Authorized Service Center. (The name and address of the location nearest you can be obtained by calling toll free: 1- 800- SAMSUNG) LABOR PARTS...
  • Page 60 Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center. Contact Center  Area Web Site ` North America Canada 1-800-SAMSUNG (726-7864) www.samsung.com Mexico 01-800-SAMSUNG (726-7864) www.samsung.com U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com...
