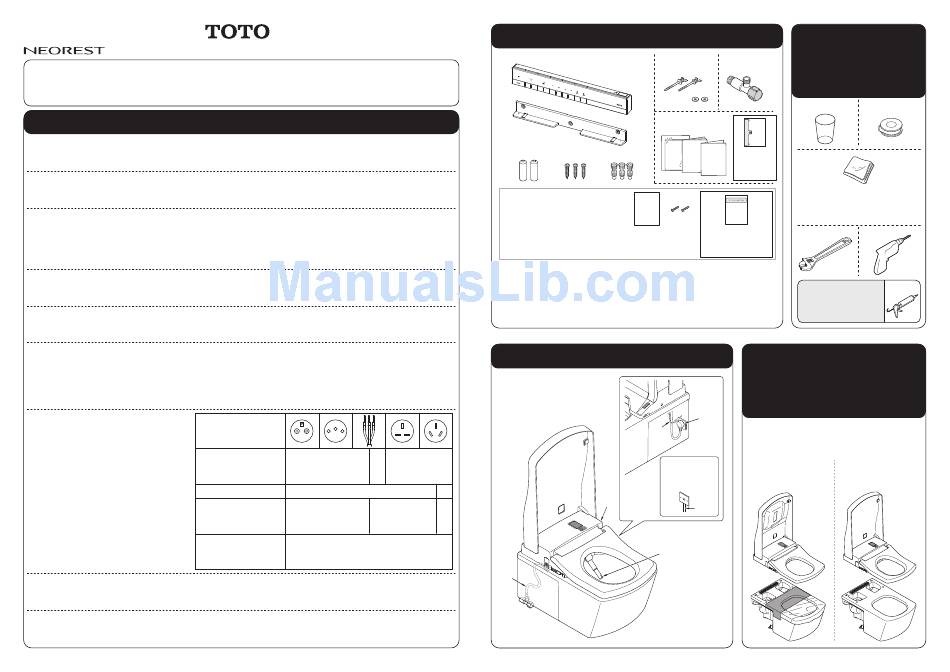

Installation Guide / Installationsanleitung / Guide d'installation / Guida per l'installazione / Инструкция по установке / 安装说明书
●Before installation, be sure to read this installation manual and the separate safety precautions sheet. Mount parts properly according to the directions.
● Lesen Sie vor der Installation unbedingt diese Installationsanleitung und das separate Sicherheitshinweisblatt durch. Montieren Sie die Teile entsprechend den Anweisungen.
● Avant l'installation, veuillez bien lire ce manuel d'installation et la feuille séparée sur les mesures de sécurité. Montez correctement les pièces conformément aux instructions.
● Prima dell'installazione, assicurarsi di leggere questo manuale di installazione e il foglio di avvertenze per la sicurezza separato. Montare le parti correttamente a seconda delle direzioni.
● Перед установкой оборудования внимательно ознакомиться с данной инструкцией и прилагаемой инструкцией по мерам безопасности. При установке строго соблюдать все указания.
● 施工前，请务必阅读本说明书与另册内所记载的安全注意事项后，正确地进行安装。
Precautions before installation / Vorsichtsmaßnahmen vor der Installation / Précautions à prendre avant l'installation
Precauzioni prima dell'installazione / Следует обратить внимание перед установкой на следующее / 安装前的注意事项
● Turn on the electricity and water supply for the product only after all other installation work is complete.
● Schließen Sie die Installation vollständig ab, bevor Sie das Gerät mit Strom oder Wasser versorgen.
● Ne mettez en marche l'alimentation électrique et l'alimentation en eau du produit que lorsque tous les autres travaux d'installation sont terminés.
● Non dare corrente all'apparecchio e non attivare l'erogazione dell'acqua finché l'installazione non sarà completata.
● Подключение электричества и воды к оборудованию осуществить по окончании всех монтажных работ.
● 产品安装作业未全部完成之前，请勿对其进行通电或通水。
● Do not damage the connection components on the water supply hose (C-1).
● Achten Sie darauf, die Anschlußteile des Wasserzulaufschlauches (C-1) nicht zu beschädigen.
● N'endommagez pas les extrémités de branchement du flexible d'alimentation en eau (C-1).
● Fare attenzione a non danneggiare le parti collegate all'estremità del tubo flessibile di ingresso acqua (C-1).
● Не повредить соединители шланга подачи воды (C-1).
● 请勿损坏进水软管(C-1)前端的连接部。
● The water supply pressure range is 0.1MPa <dynamic> - 1.0MPa <static> in Europe and Russia, and 0.05MPa <dynamic 10L/min or more> - 0.75MPa (static) in China, Asia, Oceania, Middle East. Use the unit
within the said pressure range. The toilet bowl may not be flushed if the water supply pressure is low.
● Der Wasserleitungsdruck liegt in Europa und Russland zwischen 0,1 MPa (dynamisch) und 1,0 MPa (statisch), und zwischen 0,05 MPa (dynamisch 10L/min oder länger) und 0,75 MPa (statisch) in China, Asien, Ozeanien
und dem Nahen Osten. Verwenden Sie das Gerät innerhalb des angegebenen Druckbereichs. Wenn der Wasserleitungsdruck zu niedrig liegt, kann die Toilettenschüssel unter Umständen nicht einwandfrei gespült werden.
● La gamme de pression de l'alimentation en eau est de 0,1MPa <dynamique> - 1,0MPa <statique> en Europe et en Russie, et de 0,05MPa <dynamique 10L/min ou plus> - 0,75MPa <statique> en Chine, en Asie,
en Océanie et au Moyen-Orient. Utilisez l'unité se trouvant à l'intérieur de ladite pression. L'eau peut ne pas être chassée de la cuvette des toilettes si la pression de l'alimentation en eau est basse.
● La gamma di pressione di ingresso acqua è 0,1 MPa <dinamica> - 1,0 MPa <statica> in Europa e Russia, e 0,05 MPa <dinamica 10L/min o piu> - 0,75 MPa <statica> in Cina, Asia, Oceania e Medio Oriente.
Utilizzare l'unità entro la gamma di pressione suddetta. La tazza del WC potrebbe non essere lavata se la pressione di ingresso acqua è inferiore.
● Давление воды должно быть в диапазоне 0,1 МПа <динамическое> - 1,0 МПа <статическое> в европейских странах и России, и 0,05 МПа <динамическое 10L/min или более> - 0,75 МПа <статическое> -
в Китае, странах Азии, Океании и Ближнего Востока. При эксплуатации изделия не выходить за указанные пределы. При низком давлении не обеспечивается надлежащий слив.
● 欧洲各国和俄国的进水压力范围为：0.1MPa＜流动时＞-1.0MPa＜静止时＞，中国、亚洲、大洋洲和中东的为: 0.05MPa＜流动时 10L/min 以上＞-0.75MPa＜静止时＞。请在此范围内使用。进水压力低时，可能会发生无法进行便器洗净的情况。
● The temperature of the water supply should be within a range of 0 to 35°C. Make sure the temperature is within this range.
● Die Wassertemperatur muss zwischen 0 und 35°C liegen. Vergewissern Sie sich, dass die Temperatur innerhalb dieses Bereichs liegt.
● La température de l'alimentation en eau devrait se trouver dans une plage de 0 à 35°C. Assurez-vous que la température se trouve dans cette plage.
● La temperatura dell'acqua deve essere compresa tra 0 e 35°C. Assicurarsi che la temperatura sia entro questa gamma.
● Температура воды должна быть в пределах 0 - 35°C. При эксплуатации оборудования не выходить за указанные пределы.
● 进水温度为0-35℃。请在这一温度范围内使用。
● Working ambient temperature is within the range of 0 to 40°C. Make sure the temperature is within this range.
● Die Umgebungstemperatur während des Betriebs muss zwischen 0 und 40°C liegen. Vergewissern Sie sich, dass die Temperatur innerhalb dieses Bereichs liegt.
● La température ambiante de fonctionement varie entre 0 à 40°C. Assurez-vous que la température est dans cette zone.
● La temperatura ambiente di funzionamento è compresa tra 0 e 40°C. Assicurarsi che la temperatura sia entro questa gamma.
● Температура окружающей среды должна быть в пределах 0 - 40°C. При эксплуатации оборудования не выходить за указанные пределы.
● 本产品的使用温度为0-40℃。请在这一温度范围内使用。
● Do not use a water supply hose or junction valve other than those supplied with the product.
*Because a water flow test is conducted on each product at the factory, water may remain inside the product. This water does not indicate a problem with the product.
● Verwenden Sie nur den Wasserzulaufschlauch und das Abzweigventil, die in der Produktpackung enthalten sind.
*Da für jedes Produkt im Werk eine Wasserdurchlaufprüfung vorgenommen wird, kann im Produkt noch eine geringe Menge Wasser vorhanden sein. Dieses Wasser im Produkt stellt allerdings kein Problem dar.
● N'utilisez pas de flexible d'alimentation en eau ou de soupape de jonction différents de ceux livrés avec le produit.
*Compte tenu du fait que chaque produit subit un test d'écoulement de l'eau en usine, il peut rester de l'eau dans le produit. La présence de l'eau n'indique pas une anomalie du produit.
● Non usare un tubo flessibile di ingresso acqua o valvola di connessione diversa da quella fornita con il prodotto.
*Poichè viene effettuata una prova di flusso dell'acqua su ciascun prodotto alla fabbrica, potrebbe rimanere dell'acqua all'interno del prodotto. La presenza di questa acqua non è indice di un problema con il prodotto.
● Использовать только входящие в комплект шланг подачи воды и соединительный клапан.
*В связи с проводившимися на заводе-изготовителе испытаниями на смыв в изделии может остаться вода. Она не означает каких-либо отклонений или неисправности оборудования.
● 请不要使用非本包装内的进水软管、分歧金具。
* 因为产品出厂前进行过通水检查，可能造成内部有残留水，并非产品有问题。
● The power plug (C-3) shape, power cord length, voltage, rated power
Power plug shape
consumption vary depending on the version of the product. Check the
Form des Netzsteckers
appropriate type in the table on the right, and then wire and install the product
Forme de la fiche d'alimentation
correctly.
Forma della spina di alimentazione
● Die Form des Netzsteckers (C-2), die Länge des Netzkabels, die Spannung,
Тип штепсельной вилки
der Nennleistungsverbrauch sind unterschiedlich, abhängig von der
电源插头的插脚形状
Produktversion. Überprüfen Sie den betreffenden Typ in der nebenstehenden
Tabelle, und verdrahten und installieren Sie dann das Produkt.
Power cord length
● La forme de la fiche d'alimentation (C-2), la longueur du cordon d'alimentation,
Länge des Netzkabels
la tension, consommation nominale dépendent de la version du produit.
Longueur du cordon d'alimentation
Vérifiez le type dans la table de droite puis câblez et installez le produit de
Lunghezza del cavo di alimentazione
manière appropriée.
Длина шнура питания
● La forma della spina (C-3) di alimentazione, lunghezza del cavo di
alimentazione, voltaggio, consumo nominale variano a seconda della versione 电源线长度
del prodotto. Controllare il tipo appropriato nella tabella riportata a destra, e
Voltage / Spannung / Tension
quindi effettuare il cablaggio e l'installazione del prodotto correttamente.
Voltaggio / Напряжение сети / 电压
● Тип штепсельной вилки (C-3), длина шнура питания, напряжение,
номинальная потребляемая мощность отличаются в зависимости от
Rated power consumption
конкретной модели оборудования. Сверившись с таблицей справа,
Nennleistungsverbrauch
надлежащим способом подсоединить к сети и установить оборудование.
Consommation nominale
Сверившись с таблицей справа, надлежащим способом подсоединить к
Consumo nominale
сети и установить оборудование.
Номинальная потребляемая мощность
● 根据产品不同，电源插头(C-3)的插脚形状、电源线长度、电压、额定功率也会
额定功率
有差异，请根据右表确认各项目，进行合适的配线和设置。
Maximum power consumption
Höchstleistungsverbrauch
Consommation électrique maximum
Consumo massimo
Максимальная потребляемая мощность
最大功率
● Prepare an outlet position in advance that conforms to the regulations in your country.
● Bestimmen Sie eine Steckdosen-Position, die den in Ihrem Land geltenden Vorschriften entspricht.
● Disposez d'avance une prise conforme aux réglementations de votre pays.
● Predisporre anticipatamente una presa di corrente che sia conforme alle norme in vigore nel vostro paese.
● В соответствии с нормативными требованиями в Вашей стране установить в надлежащей позиции штепсельную розетку.
● 根据各国的限制条件，请事先确定插座的位置。
● Use the power supply box in a size less than 87mm x 87mm.
● Die Abmessungen der Anschlussdose müssen weniger als 87 x 87 mm betragen.
● Utilisez un boîtier d'alimentation d'une taille inférieure à 87mm x 87mm.
● Usare una scatola di alimentazione elettrica in una dimensione inferiore a 87 mm x 87 mm.
● Использовать коробку блока питания размерами не более 87 мм x 87 мм.
● 请使用面板尺寸小于87mm×87mm的插座。
2013.5.1 D08764
1.0m 5.0m 1.0m
220-240V 220V
844-854W 839-849W 839W
Less than 1600W (When the water supply temperature is 0°C)
Weniger als 1600 W (Bei einer Wassertemperatur von 0°C)
Moins de 1600W (Lorsque la température de l'alimentation en eau est 0°C)
Inferiore a 1600 W (quando la temperatura di ingresso acqua è di 0°C)
Менее 1600 W (при температуре воды 0°C)
1600瓦以下(进水温度为0° C时)
Included Parts / Mitgelieferte Teile / Pièces incluses
Parti incluse / Комплектующие части / 包装内部件
A-1
A-6
A-2
A-3 A-4 A-5
*Anti-theft parts for remote control
*Diebstahlsicherung für die Fernbedienung
*Pièces antivol pour télécommande
*Parti antifurto per telecomando
*Противокражное крепление пульта
дистанционного управления
Anti-theft parts installation instructions
Anleitung zum Einbau der Diebstahlsicherung
* 遥控器的防盗零部件
Instructions d' installation pour les pièces antivol
Istruzioni per l'installazione delle parti antifurto
Инструкция по установке антивандального крепления
防盗零部件安装说明书
*Please ask home owner if they would like the remote control anti-theft kit installed before starting installation. Please leave the anti-theft
kit with the owner if it is not installed.
*Vor Beginn der Montage fragen Sie bitte den Hauseigentümer, ob er die Diebstahlschutz-Halter installiert haben möchte. Wenn keine
Installation gewünscht wird, übergeben Sie diese Teile dem Hauseigentümer.
*Veuillez demander au propriétaire si'l désire que la trousse antivol à commande à distance soit installée avant de commencer cette
installation. Veuillez laisser la trousse antivol au propriétaire si elles ne doivent pas être installées.
*Si prega di chiedere al proprietario della casa se desidera che vengano installati i fermi di montaggio dell'antifurto prima di iniziare questa
installazione. Si raccomanda di lasciare queste parti al proprietario se non devono essere installate.
*Установку антивандального крепления проводить с согласия пользователя. Если крепление не было установлено, передать его
пользователю.
* 使用防盗零部件前，请先征询客户的要求，然后再进行安装。不使用时，必须将防盗零部件交给客户。
Part Diagram / Teilediagramm / Pièces diagramme
Diagramma delle parti / Чертеж изделия / 完成图
C-2
Großbritannien
Royaume-Uni
Regno Unito
Великобритания
C-4
C-5
C-1
Required items
Erforderliches Werkzeug
Outils nécessaires
A-7 Utensili richiesti
Необходимые инструменты
需准备的工具
B-1
*
A-8
China only
Nur für China
Chine seulement
Solo per Cina
B-3
Только для Китая
仅限中国
Use B-3 to prevent damage to the product.
*
Verwenden Sie B-3, um eine Beschädigung des Produkts zu vermeiden.
Utilisé B-3 pour éviter l'endommagement du produit.
Usare B-3 per prevenire danni al prodotto.
Для защиты изделия от повреждений использовать B-3.
为了避免产品损伤而使用。
Europe and Russia only
B-4
Nur für Europa und Russland
Europe et Russie seulement
Solo in Europa e Russia
Только европейские страны и Россия
仅限欧洲各国和俄国
China / Asia / Oceania / Middle East
China / Asien / Ozeanien / Naher Osten
Chine / Asie / Océanie / Moyen-Orient
Cina / Asia / Oceania / Medio Oriente
Китай / Азия / Океания / Ближний Восток
中国／亚洲／大洋洲／中东
Information before installation
Vorinstallations-Informationen
Informations avant l'installation
Informazioni prima dell'installazione
Внимание перед установкой
安装前的信息
C-3
A protective film is attached depending on toilet bowl model.
Je nach Toilettenschüssel-Modell ist eine Schutzfolie angebracht.
Une pellicule protectrice est fixée en fonction du modèle de la cuvette des toilettes.
Un film di protezione è applicato a seconda del modello della tazza del WC.
Защитная пленка прикрепляется в зависимости от модели унитаза.
根据便器的产品型号不同，也有已贴上保护薄膜的产品
UK Toilet bowl on which the protective film is attached
Toilettenschüssel mit angebrachter Schutzfolie
La cuvette des toilettes sur laquelle la pellicule protectrice est fixée
Tazza del WC sulla quale è applicato il film di protezione
Унитаз с нанесенной защитной пленкой
英国 已贴上保护薄膜的产品
C-3
B-2
B-5
B-6
