1.2.3 CONEXIÓN DE LA BATERÍA
• La batería que se envía con el generador va completamente
cargada. Se debe tener cuidado al conectar la batería.
Una batería puede perder su carga cuando no se usa por
periodos de tiempo prolongados.
• Corte el cable de amarre que sujeta los cables ROJO y NEGRO
de la batería con el estator.
• Conecte el cable ROJO de la batería al terminal positivo (+) de la
batería. Cuando se asegure de que la conexión es firme, deslice
el protector de caucho sobre la conexión del terminal.
• Conecte el cable NEGRO de la batería al terminal negativo (–) de
la batería. Asegúrese de que la conexión esté firme.
• Verifique otra vez todas las conexiones para asegurarse de que
se encuentren en el lugar correcto y que estén bien apretadas.
Consulte la Figura 3.

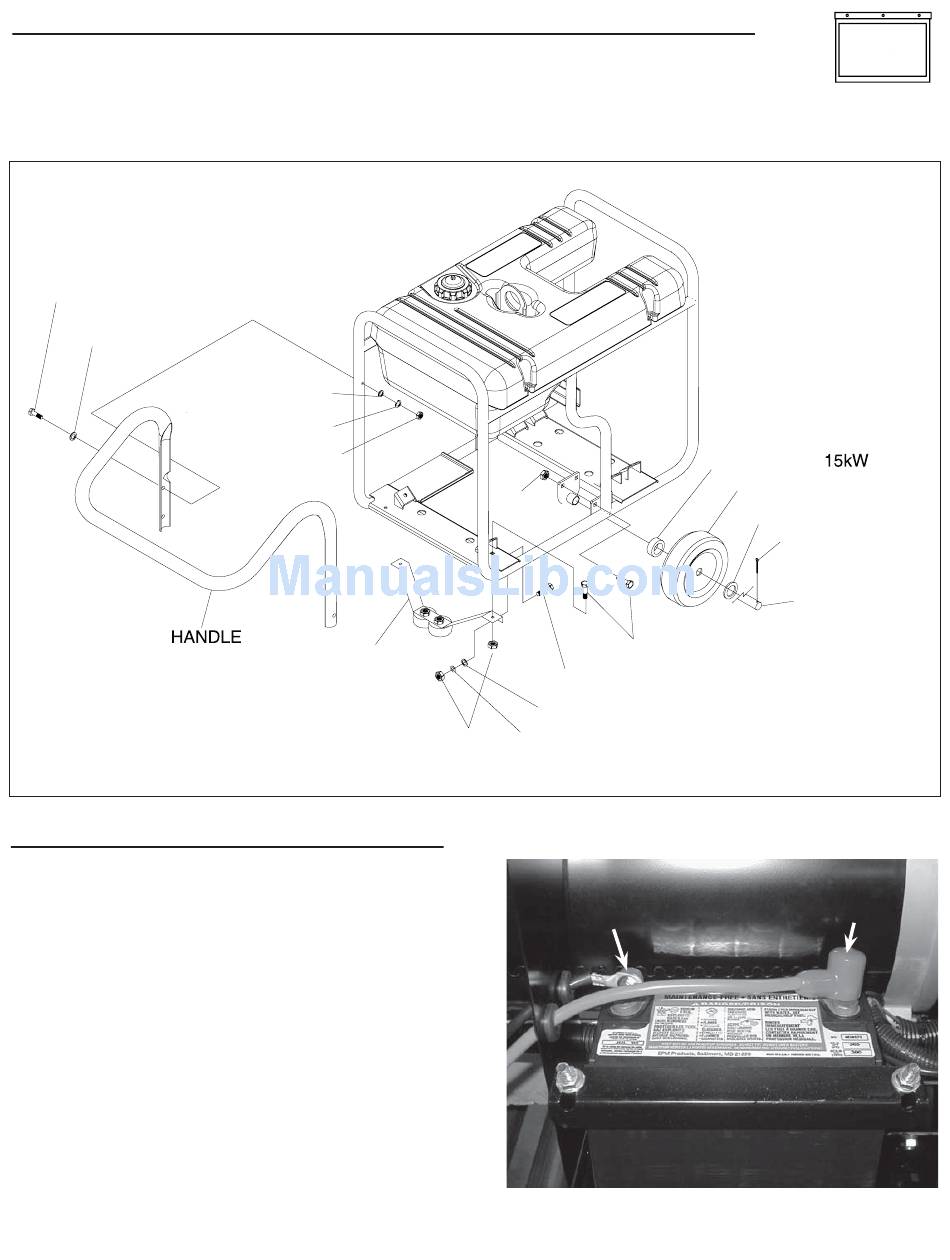

Figura 2 - Conjunto de la manija
ARANDELA
DE PRESIÓN
DELANTERO
FOOT ASAMBLEA
TUERCA PRESIÓN
NOTA:
Sección 1 - Información general
Sistema de generador portátil
TUERCA
PRESIÓN
TORNILLO CABEZA
DE CARRO, 3/8 X 1
PAC DE, 5/16 X 1
ARANDELA DE PRESIÓN
ARANDELA PLANA
Figura 3 - Conexiones de la batería
Cable
negativo
INFORMACIÓN
GENERAL
SEPARADOR
RUEDA
ARANDELA PLANA
PASADOR
DE ALETAS
EJE
Cable
positivo
5
