Performance tv wall bracket (21" to 37" tvs) (4 pages)
Summary of Contents for Dynaudio TV4

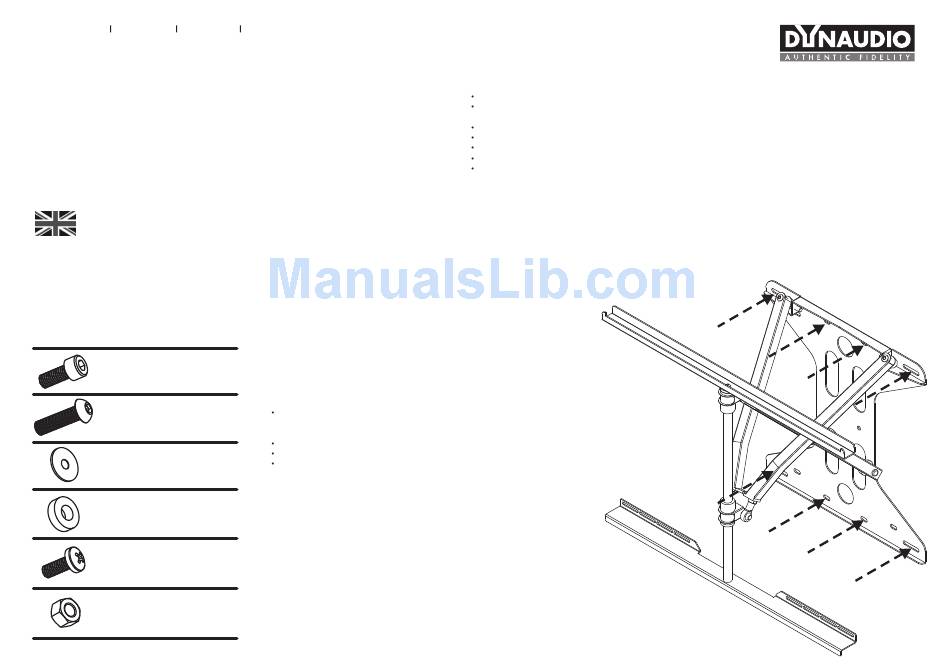

Page 1
Home Systems Professional Automotive Multimedia Read these instructions carefully before installing your equipment. Install the wall bracket in a suitable location using fixings which are appropriate for the wall material and structure. Consult a qualified builder if you are in any doubt as to the structural integrity of the wall. Do not attempt to alter or modify any part of the wall mount or it's attachments.
Page 2
NOTE; Prepare arms for For fixing points under 400mm or over 700mm mounting Horizontally use the extension plates provided. Fit Position plates inwards for Position plates outwards for extension plates as shown (below) in positions shown fixing centres less than 400mm fixing centres greater than (right) according to Horizontal spacing between fixing Horizontally...
Page 3
1. Remove Vertical Lock Screw (a) from each arm 2. loosen Tilt Lock Screw (b) on each arm Using the tilt function a - Vertical Lock Screw b - Tilt Lock Screw NOTE: NOTE: Make sure that the Tilt Lock Screw (b) is The TV must be supported whilst undoing the tight before removing Vertical Lock Screw (a) Tilt Lock Screw (b).
Page 4
Home Systems Professional Automotive Multimedia Bitte lesen Sie diese Anleitung vor Montage der TV sorgfältig durch. Vergewissern Sie sich vor Installation der TV , ob die vorgesehene Wandfläche für die hängende Befestigung der entsprechenden Last geeignet ist. Verwenden Sie nur Befestigungsmaterial, das auf die Eigenschaften der Wand abgestimmt ist.
Page 5
HINWEIS: Vorbereiten der Arme zur Montage Liegen die Befestigungspunkte des TV-Gerätes waagerecht weniger als 400mm oder mehr als 700 mm auseinander, Erweiterungsplatten nach Erweiterungsplatten nach außen verwenden Sie die beiliegenden Erweiterungsplatten. Bringen Sie innen für waagerechte für waagerechte diese gemäß der unteren Abbildung in eine der rechts gezeigten Positionen, entsprechend dem Lochabstand am TV-Display.
Page 6
1. Schraube zur senkrechten Arretierung (a) 2. Schrauben zur Neigungswinkel-Fixierung an Einstellung der senkrechten Neigung an beiden Armen entfernen beiden Armen lösen a - Schraube zur senkrechten Arretierung b - Schraube zur Fixierung des Neigungswinkels HINWEIS: HINWEIS: Stellen Sie vor dem Lösen der Schrauben Das TV-Display muss beim Lösen der (a) sicher, dass die Schrauben (b) festgezogen sind.
