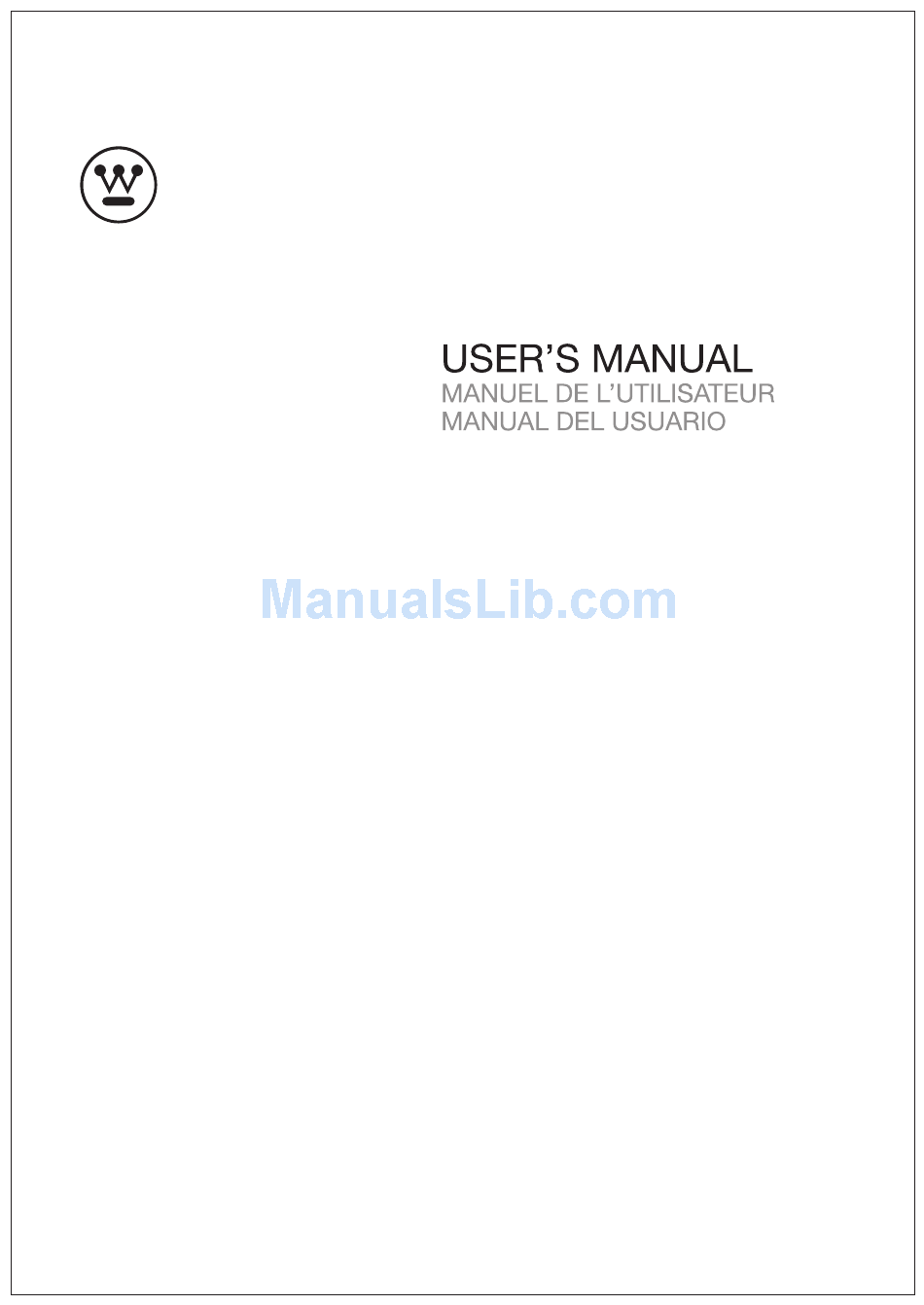

  • Page 1 EW50T5KW...

  • Page 2: Table Of Contents

    Contents Safety and warnings..................2-3 Introduction.....................4 Stand installation guide..................5 Installation....................6-9 Remote Control....................10 Operation....................11-14...

  • Page 3: Safety And Warnings

    SAFETY AND WARNINGS IMPORTANT SAFETY INSTRUCTION The symbol indicates that there are important operating and maintenance 1) Read these instructions. instructions in the literaturaccompanying this 2) Keep these instructions. unit. 3) Heed all warnings. 4) Follow all instructions. WARNING: 5) Do not use this Television near water. To reduce the risk of fire or electric shock, do 6) Clean only with dry cloth.

  • Page 4: Safety And Warnings

    SAFETY AND WARNINGS High voltages are used in the operation of this television Never stand on, lean on, or suddenly push the television or receiver. Do not open the cabinet. its stand. You should pay special attention to children. Refer servicing to qualified service personnel. Serious injury may result if it falls.

  • Page 5: Introduction

    INTRODUCTION Main features Accessories Accessories Integrated ATSC TV tuner for HDTV broadcast reception Power cable........■ High brightness provides a vivid and brilliant picture ■ Infrared Remote Control....Deeper blacks and brighter whites with high contrast ■ Wide Screen aspect ratio (wide) for a complete home ■...

  • Page 6: Stand Installation Guide

    Base Stand Assembly Instruction 1. Attach the stand base plate to the stand pole by firmly tightening the supplied screw to be a completed stand. 2. Place the TV with the display side down on a flat surface. Use a cloth to protect the display Position the completed stand into the hole on the TV set.

  • Page 7: Installation

    INSTALLATION Side panel Front panel 1. SOURCE: Display the input source menu. 2. MENU: Display main MENU. 3. CH+/CH-: In TV mode, press "CH+" or "CH-" to change the channel up and down. In MENU mode, press "CH+" or "CH-" to select items in standby mode, press 1: Remote control sensor.
  • Page 8 INSTALLATION ANTENNA Note: Aerial connections: IEC (female). Input impendance:75 unbalanced. STEPS: Be sure both the TV and computer are set to Power off. 1.Connect VGA and audio cable. 2.Connect the power cord. 3.Power on the TV, switch to PC mode. 4.Power on the PC.
  • Page 9 INSTALLATION PRESET MODE V.Freq.(Hz) H.Freq.(KHz) RESOLUTION 720*400 31.47 640*480 31.47 37.50 640*480 800*600 37.88 800*600 46.88 1024*768 48.36 1024*768 56.48 1024*768 60.02 1280*1024 63.98 1280*1024 80.00 1366*768 67.50 67.50 1920*1080...

  • Page 10: Installation

    INSTALLATION AV EQUIPMENT You can use the input terminals on TV set rear as follows. HDMI VIDEO EQUIPMENT with YPbPr Yellow (video) White(audio L) Red(audio R or Pr) Blue(Pb) Green(Y) COMPOSITE COMPONENT AC-INPUT VIDEO 100-240V~50/60HZ VIDEO EQUIPMENT TO VIDEO OUTPUTS TO AUDIO OUTPUTS The television's inputs can be connected to the following types of equipment: VCR, multi disc player, DVD, camcorder, video game or stereo system, etc..

  • Page 11: Remote Control

    REMOTE CONTROL 1: POWER To turn the TV on. 2: NUMBER KEY For direct access to channels Displays the main on-screen menu. 4: CURSOR To move within the menu. 5: EXIT To exit the menu. 6: VOL+/- To adjust sound level. 7: P.M To switch picture mode.

  • Page 12: Operation

    OPERATION 1. PICTURE MENU Surround Sound: In this menu,you can adjust the picture effect here, SRS TSHD: Set the Surround Sound mode to SRS such as contrast, brightness, etc. TSHD mode. Press to select, press OK to adjust. Off: Turn off the Surround Sound mode. Note: 1).
  • Page 13 OPERATION 1).CC Mode: Switching close caption mode. Content 2). Advanced selection: only ATSC program is Rating Content (Fantasy (Violence) (Sexual (Adult (Sexually available. violence) situation) language) suggestive 3).Option: Used to edit CC font. dialog) TV-Y (All children) Note: TV-Y7(Direct to 1).Restore Default: Restore Default will clear all the order children) Suggested...
  • Page 14 OPERATION Description Rating Air/Cable Cable Auto Scan Exempt: Includes news, sports, documents and other information programming: talk shows, music videos, and variety programming. Favorite Show/Hide Children: Intended for younger children under the age of 8 years. < < Pays careful attention to themes that could threaten their sense of DTV Signal Channel securityand well-being.
  • Page 15 OPERATION 7. Displaying JPEG and M-JPEG files by using USB Port 7.5 Press to select folder which You can display the JPEG and M-JPEG files by using the contains JPEG picture or Movie file . USB port that is located on the rear panel: 7.1 Connect the USB DEVICE that contains the files.
  • Page 16 11-14...
  • Page 17 Ce produit Westinghouse a obtenu l'homologation ENERGY STAR® parce qu'il a satisfait aux exigences en matière d'efficacité énergétique américaines telles que définies par le ministère américain de l'Énergie et l'Agence américaine de protection de l'environnement. Le programme ENERGY STAR® existe afin de fournir des directives en matière d'efficacité...
  • Page 18 Dim:515*320mm(不包括底座）...
  • Page 19 Tuner TV ATSC intégré pour la réception Cordon d'alimentation d'émissions TVHD Télécommande infrarouge Une haute luminosité donnant une image Guide d'utilisation vive et brillante Piles (AAA) La luminosité élevée offre une image vive et brillante. Large format de l'écran pour un confort cinéma maison complet Le connecteur d'entrée HDMI vous ouvre les portes de la nouvelle ère du numérique.
  • Page 20 Instructions d'assemblage du socle de base 1. Fixez la plaque de la base du socle à la tringle du socle en serrant fermement la vis fournie pour former un socle totalement assemblé. 2. Placez le téléviseur sur une surface plane avec l'écran orienté vers le bas. Utilisez un chiffon pour protéger l'écran.
  • Page 21 1. SOURCE : Pour afficher le Menu Source. 2. MENU : Permet d'afficher le menu principal. 3. CH+/CH- : En mode Télévision, utilisez les touches « CH+ » et « CH- » pour changer de chaîne de télévision. En mode MENU, appuyez sur «...
  • Page 22 HEADPHONE HDMI1 HDMI2 PC AUDIO COAXIAL...
  • Page 23 1366*768 67.50 1920*1080 67.50...
  • Page 24 HEADPHONE HDMI1 HDMI2 PC AUDIO COAXIAL HDMI COMPOSITE COMPONENT AC-INPUT VIDEO 100-240V~50/60HZ...
  • Page 25 1: ALIMENTATION Permet de mettre en marche le téléviseur/activer le mode Attente. 2: TOUCHES NUMERIQUES Permet de directement saisir un numéro de chaîne. Permet d'afficher le menu principal. 4: TOUCHES DIRECTIONNELLES Permet de se déplacer dans les menus. 5: Quitter Permet de quitter le menu.
  • Page 26 1. MENU IMAGE Son surround: Ce menu permet de régler les paramètres de l'image SRS TSHD: Régler le mode SRS Surround Sound à tels que contraste, luminosité, etc. TSHD mode. Appuyez sur pour se déplacer, appuyez sur OK Off: Désactiver le mode Surround Sound. pour régler.
  • Page 27 1). Mode ST : Activer le mode sous-titrage. Content 2). Sélection avancée : disponible uniquement dans le Contenu de la classification (Violence (Violence) (Langage (Dialogues (Scènes programme ATSC. de fiction) sexuelles) adulte) suggestifs) 3). Option : Permet de modifier la police du sous- TV-Y(Enfants titrage.
  • Page 28 Description Classification Air/Cable Cable Non classé : Comprend nouvelles, sport, documentaires et autres Auto Scan émissions d'information : émission-débat, vidéos musicales et variétés. Favorite Enfants : destinées aux enfants de moins de 8 ans Apporte une Show/Hide attention particulière aux thèmes pouvant menacer leur sens de la <...
  • Page 29 7. Affichage de fichiers JPEG et M-JPEG en utilisant 7.5 Appuyez sur pour sélectionner le dossier le port USB qui contient le fichier image JPEG ou vidéo. Vous pouvez afficher les fil s JPEG et M-JPEG en utilisant le Un port USB qui se trouve sur la face arrière: 7.1 Raccorder le périphérique USB qui contient les fichiers.
  • Page 30 11-14...
  • Page 31 Este producto de Westinghouse ha ganado el premio ENERGY STAR® por cumplir con las pautas federales de energía eficaz de los Estados Unidos, determinadas por El Departamento de Energía y la Agencia de Protección Ecológica. El programa de ENERGY STAR® existe para proveer pautas ahorrar energía y ayudar a promover los productos y prácticas de energía eficaz.
  • Page 32 Dim:515*320mm(不包括底座）...
  • Page 33 Cable de alimentación Características principales Sintonizador integrado para TV ATSC para la Mando a Distancia Infrarrojo recepción de transmisiones de HDTV ■ El brillo intenso proporciona una imagen vívida Manual de Usuario y brillante Batería (AAA) Negros profundos y los blancos más brillantes con elevado contraste ■...
  • Page 34 Instrucción sobre el montaje del soporte base 1. Acople la placa de la base de soporte a la barra del soporte, apretando firmemente el tornillo proporcionado, para tener el soporte completo. 2. Coloque la TV con la pantalla hacia abajo sobre una superficie plana. Utilice un paño para proteger la pantalla.
  • Page 35 1. SOURCE: Muestra el menú de la fuente de entrada. 2. MENU: Muestra el MENU principal. 3. CANAL+/CANAL-: En el modo TV, presione “CH+” o “CH-” para cambiar el canal hacia arriba y hacia abajo. En el modo MENU, pulse “CH+” o “CH-“ para seleccionar los elementos;...
  • Page 36 HEADPHONE HDMI1 HDMI2 PC AUDIO COAXIAL...
  • Page 37 1366*768 67.50 67.50 1920*1080...
  • Page 38 HEADPHONE HDMI1 HDMI2 PC AUDIO COAXIAL HDMI COMPOSITE COMPONENT AC-INPUT VIDEO 100-240V~50/60HZ...
  • Page 39 1: POWER Para encender el TV o ponerlo en modo de reposo. 2: TECLAS NUMÉRICAS Para acceder directamente a un programa. Muestra el menú principal en la pantalla. 4: CURSOR Para moverse dentro del menú. 5: EXIT Se utiliza para salir del menú. 6: VOL+/- Ajusta el nivel de sonido.
  • Page 40 Surround Sound: SRS TSHD: Establece el modo de sonidoenvolvente SRS de modo de TSHD. Off: Desactiva el modo de sonidoenvolvente. Nota: 1). Hay 5 Modos de Sonido para seleccionar: Estándar, Música, Película, Deportes y Personal Picture Mode Energy Saving 2). El idioma de Audio está disponible sólo en la Color Temperature Normal VGA Setting Programación ATSC/TV.
  • Page 41 1). Modo CC: Conmutar el modo de subtítulos. 2). Selección Avanzada: sólo disponible en programa ATSC. 3). Opción: Se utiliza para editar la fuente de los Subtítulos. Nota: 1). Restaurar Valores por Defecto: Restaurar los Valores por Defecto, borrará todos los programas y restablecerá los ajustes a su valor por defecto.programs and reset all the settings to default value.
  • Page 42 Descripción Clasificación Air/Cable Cable Auto Scan Exento Exento: Incluye noticias, deportes, documentales y otra programación de información: debates, vídeos musicales Favorite y programas de variedades. Show/Hide < < DTV Signal Channel Infantil: Destinado a niños pequeños menores de 8 años. Presta una especial atención a temas que podrían amenazar a su sensación de seguridad y bienestar.
  • Page 43 7. Visualización de archivos M-JPEG y MPEG 7.5 Pulse para seleccionar la carpeta que mediante puerto USB contiene el archivo de imagen JPEG o películas. Se pueden visualizar las fil s JPEG y M-JPEG utilizando el Puerto USB que se encuentra en el panel posterior: C: Picture\1080 7.1 Conectar el dispositivo USB que contiene los archivos.
  • Page 44 SE-UM-5003-1201...
