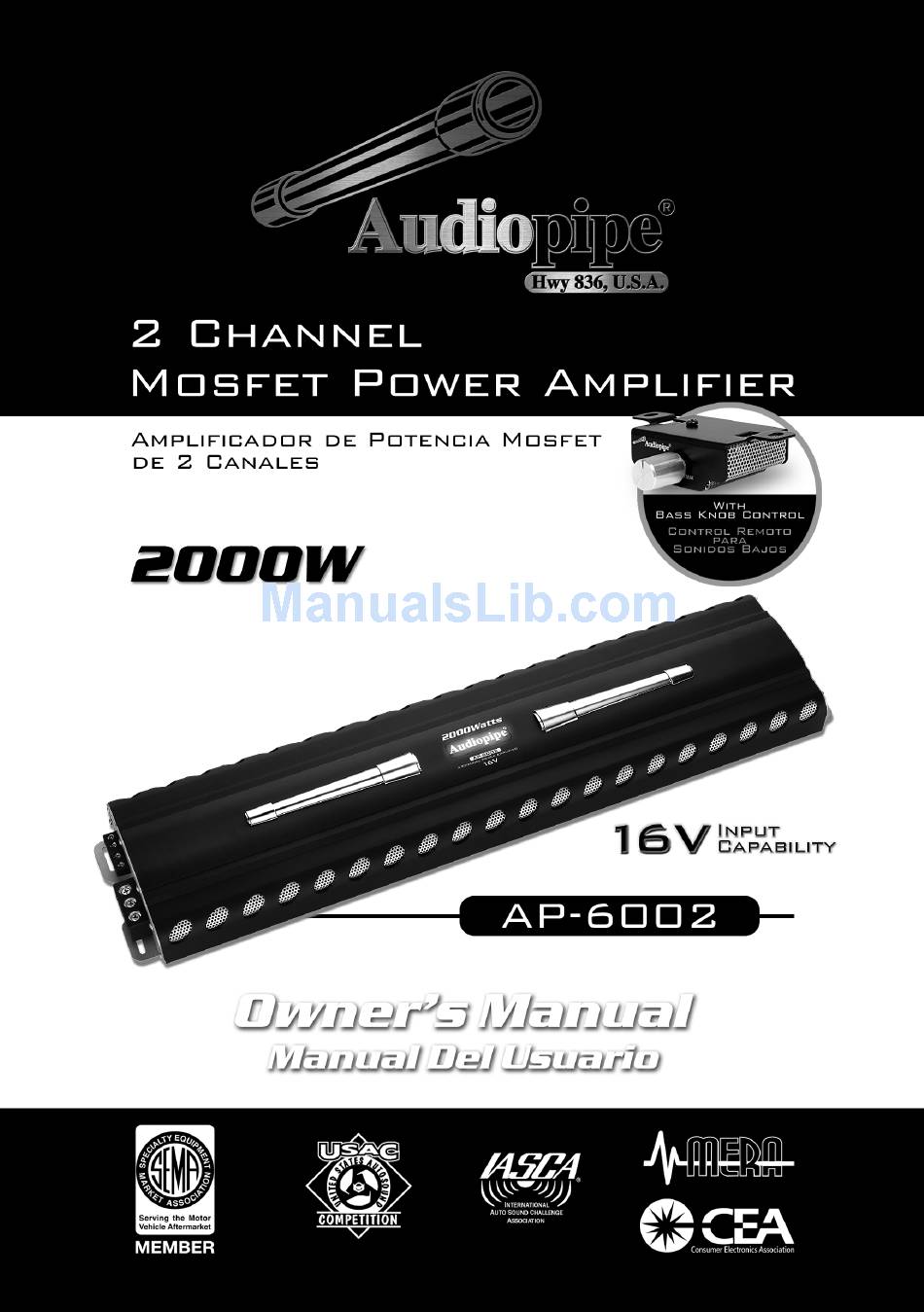

- Page 1 English English - 1 -...
- Page 2 INTRODUCTION Congratulations! Thank you for purchasing Audiopipe Class AB amplifier for your car audio system. Now you own an amplifier of uncompromising design and engineering incorporating the latest advanced circuit technology. You will discover soon that our amplifiers display optimum sound with high quality, reliable performance.
- Page 3 English The front panel of the AP-6002 contains both connections for RCA and speaker level inputs, along with the audio controls as shown below. 1. Filter 5. Gain 2. Bass Boost 6. Output 3. X-Over freq 7. Input 4. Subsonic 8.
- Page 4 English Connections for power and speakers - 2 -...
-
Page 5: Installation
English INSTALLATION We recommend to have the installation done by an Authorized Audiopipe Dealer. Required power, ground wire and proper external fuse as below: Model Fuse Wire AP-6002 90 AMP 2 Gauge We recommend a fuse should be installed away 0.2m from the battery. The ground wire should be connected directly with the chassis of your vehicle which should be metal to metal ground point connection. - Page 6 English The Audiopipe AP-6002 2-channel amplifier can be used in a variety of system applications. Here are some examples to help plan your own installation. Bridged - Mono Subwoofer System In this application the amplifier is bridged for mono operation to drive a subwoofer.
- Page 7 English 2-Channel Full-Range, Satellite, or Subwoofer Stereo System (Set INPUT SELECT Switch to STEREO) In this application, the amplifier is used in stereo and drives two full-range (or satellite or subwoofer) speakers. NOTE: A passive crossover must be used with satellite speakers. - 5 -...
- Page 8 Solution • Check chassis ground connection with amplifier cable terminals and check battery terminals connections and check remote turn-on voltage. For additional questions please contact your authorized Audiopipe dealer. 2000W (1000W x 2) 1000W (500W x 2) 450W x 2...
- Page 9 Felicidades! Gracias por comprar los amplificadores Audiopipe Clase AB para el sistema de audio de su auto. Actualmente usted posee un amplificador con el diseño y fabricación que incorpora la última tecnología e ingeniería de circuitos mas avanzadas. Usted descubrirá...
- Page 10 7. Entrada 4. Subsonico 8. Nivel del Bajo El panel trasero del amplificador AP-6002 contiene las conexiones de potencia y de las bocinas como se muestra debajo. 1. Salida de La Bocina Izquierda 4. Encendido de la Entrada del Remoto 2.
- Page 11 Conexiones para la potencia y las bocinas - 2 -...
- Page 12 Recomendamos para hacer la instalación adecuadamente por un concesionario Audiopipe autorizado tener cable de potencia, cable a tierra y un fusible externo como indicamos debajo: Modelo Fusible Cable AP-6002 90 AMP Calibre 2 Recomendamos que el fusible sea instalado a 0.2m de la batería. El cable a tierra debe ser conectado directamente al chasis de su vehículo el cual debe ser metal a metal a...
- Page 13 El amplificador de 2 canales Audiopipe AP-6002 puede ser usado en la aplicación de variados sistemas. Aqui estan algunos ejemplos para ayudarlo a planificar su propia instalación. Sistema de Subwoofer Mono en Puente En esta aplicación el amplificador esta en Puente para un operación mono que maneja el subwoofer.
- Page 14 Sistema Estéreo de 2 canales completos, satélite, o subwoofer En esta aplicación, el amplificador es usado en estéreo y maneja dos bocinas de rango completo (ó satélite, ó subwoofer). NOTA: Un crossover pasivo debe ser usado con las bocinas satélites. - 5 -...
- Page 15 Compruebe la conexión del chasis a tierra con el cable del amplificador y compruebe las conexiones del terminal de la batería y verifique el encendido del voltaje del remoto. Para preguntas adicionales por favor contactar a un concesionario Audiopipe autorizado. 2000W (1000W x 2)
