MONTAJE

El montaje requiere dos personas. Coloque todas las piezas del entrenador elíptico en un área despejada y
quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado.
El montaje requiere un desarmador de estrella una
hule .

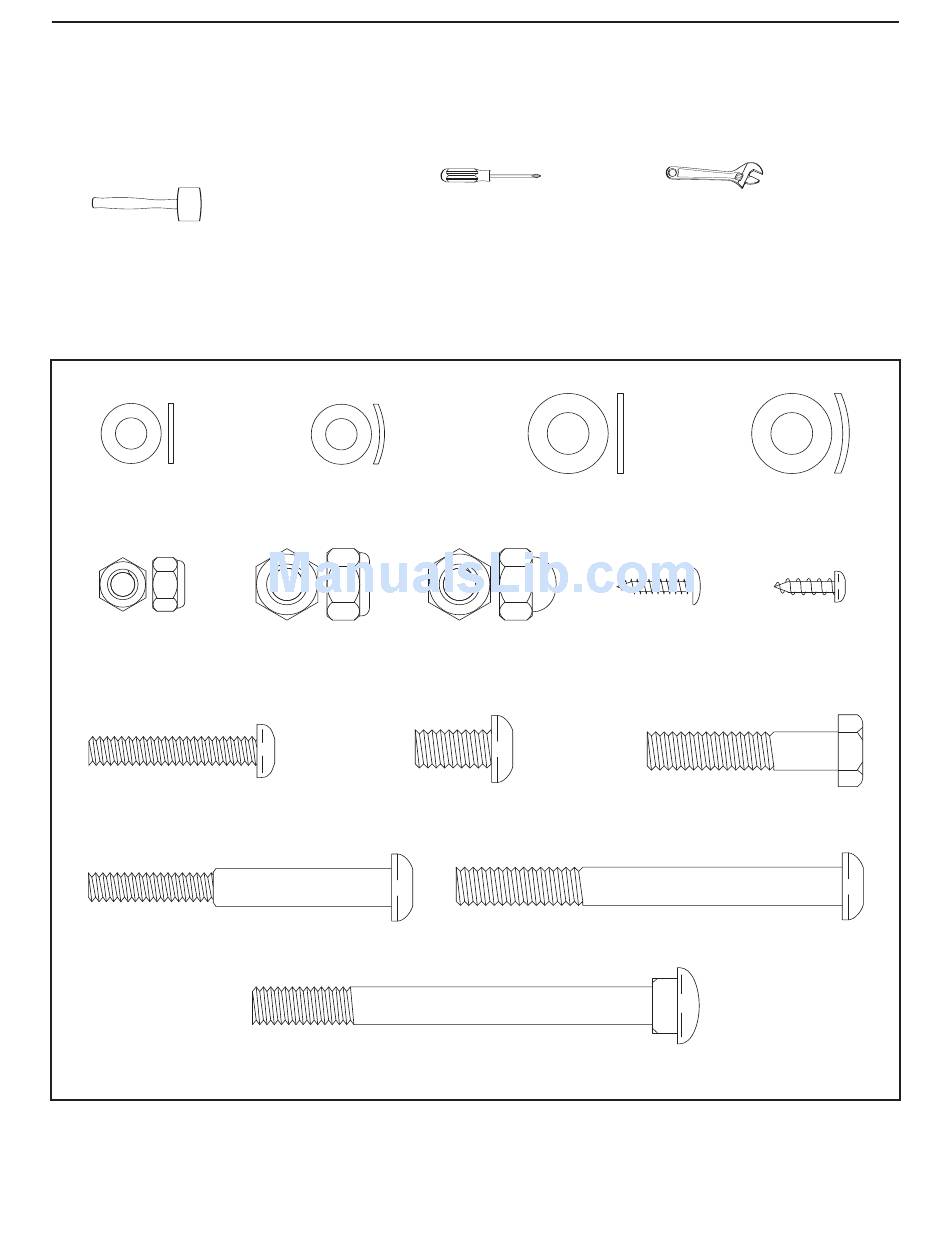

Use los dibujos de las piezas abajo para identificar las partes pequeñas que se usan en el montaje. El número
en paréntesis bajo cada dibujo se refiere al número clave de la pieza, de la LISTA DE PIEZAS en la página 22.
El número que sigue después del número clave, se refiere a la cantidad que se necesita para el montaje. Nota:
Algunas piezas pequeñas pueden haber sido armadas previamente. Si una parte no se encuentra en la
bolsa de las piezas, revise si ha sido armada previamente.
Arandela de
M6 (55)–2
Contratuerca de
Nylon de M6
(56)–6
Perno Botón de
M6 x 1 3/8" (46)–4
Tornillo de Hombro Botón de
M6 x 2 1/2" (40)–2
Arandela en Arco
de M6 (39)–4
Contratuerca de
Nylon de M8
(57)–4
Tornillo Botón de
M8 x 5/8" (45)–6
Perno de Porte de M8 x 3 1/2" (51)–2
, llave ajustable
Arandela de
M8 (52)–4
Tuerca Tapa
Tornillo de la
de M8 (24)–2 Consola (68)–4
Tornillo Botón de M8 x 3 3/8" (42)–2
4
, y un martillo de
Arandela en Arco
de M8 (54)–8
Tornillo de
M4 x 1/2"
(49)–16
Perno Hexagonal de
M8 x 1 9/16" (41)–4
