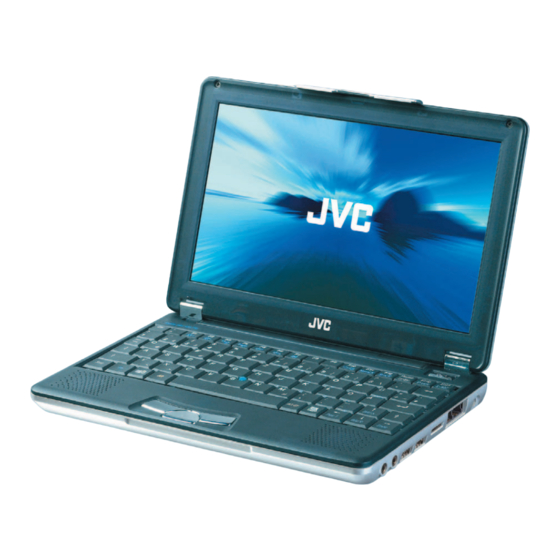

Mobile mini note pc
Hide thumbs
Table of Contents

  • English

  • Deutsch
    • Sicherheitshinweise
    • Bei Verwendung des Drahtlosen LAN
    • Von Drahtlosen Lans Abgegebene HF-Wellen
    • Vorsichtsmassnahmen
    • Mitgelieferte Komponenten
    • Jvc Software Lizenzvereinbarung
    • Endverbraucher Lizenzvereinbarung
    • Bezeichnungen der Einzelnen Geräteteile

    • Setup
      • Erste Schritte
      • Einschalten
        • Einschalten des Gerätes
        • Einrichten von Microsoft Windows
        • Ausschalten des Pcs

    • Jvc Original Software und Systemapplikationen
      • Jvc Original Software
        • Setup der JVC Original-Software
        • Dvcs USB Treiber
        • CC Converter
        • PD-TS-Decoder
        • Easy Network Changer
        • Bootable CD Creator (BCDC)
      • Standard-Applikationen
        • Norton Antivirus
        • Neuinstallation der Standard-Applikation
        • De-Installieren einer Standard-Applikation

    • Navigieren Sie in der Welt des Internets
      • Anschluss an das Internet
        • Mit einem Internet Serviceanbieter einen Vertrag Abschließen
        • Verbindung mit der Telefonleitung und Modem Einrichtung
        • Einrichten der Internetverbindung
        • Mit dem Internet Verbinden
        • Beenden der Internetverbindung
        • Auf eine Webseite Zugreifen
      • Popup-Blockierung
      • Versenden von E-Mail
        • Einrichten der E-Mail Software
        • E-Mails Senden und Empfangen

    • Bedienung
      • Zeigevorrichtung Benutzen
      • Bedienung der Tastatur

    • Bedienung der Hardware
      • Einen Externen Monitor Verwenden
        • Verbindung mit einem Netzwerk
        • Netzwerkverbindungen unter Verwendung eines Drahtlosen LAN
        • Prüfung der Batterieladung
        • Stromspar-Modus
        • Erhöhen der (Optionalen) Speicher-Kapazität
        • Anwendung des Selbstdiagnose-Tools Ultrapost

    • System Wiederherstellung (Recovery)
      • Ihren Rechner wieder Einrichten
      • System-Wiederherstellungs-Prozedur
      • Wiederherstellungsverfahren mit Wiederherstellungs-CD (Bcdc)

    • Fragen & Antworten Fragen & Antworten
      • Spannungsversorgung
      • Start und Betrieb von Microsoft Windows
      • Anzeige
      • Benutzung des Internets
      • Drahtloses LAN
      • Batterie
      • Sonstiges

    • Anhang
      • Support-Webseiten der Anwendungsprogramme
      • Warenzeichen-Hinweis
      • Empfehlungen zur Entsorgung des Produkts
      • Technische Daten
      • Technische Daten des Drahtlosen LAN
      • Optionen (Separat Erhältlich)

Advertisement

Quick Links

SERVICE MANUAL
2
2005
XE007
1
PRECAUTION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
2
SPECIFIC SERVICE INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
3
DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
4
ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
5
TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Mobile mini note PC
MP-XP741DE

TABLE OF CONTENTS

COPYRIGHT © 2005 Victor Company of Japan, Limited
Area Suffix
DE ----------- Germany
No.XE007
2005/2

Advertisement

Chapters

Table of Contents
loading

Related Manuals for JVC MP-XP741DE

Summary of Contents for JVC MP-XP741DE

  • Page 1: Table Of Contents

    SERVICE MANUAL Mobile mini note PC XE007 2005 MP-XP741DE Area Suffix DE ----------- Germany TABLE OF CONTENTS PRECAUTION............... . . 1-2 SPECIFIC SERVICE INSTRUCTIONS .

  • Page 2: Precaution

    SECTION 1 PRECAUTION This service manual does not describe PRECAUTION. SECTION 2 SPECIFIC SERVICE INSTRUCTIONS Another sales option list Product category Model name Lithium-Ion BATTERY BN-LS12E Lithium-Ion BATTERY BN-LL22E EXTERNAL DISPLAY CABLE MP-VGX2E CARRYING BAG MP-BGX3E CD-ROM DRIVE MP-CDX1E CD-RW DVD-ROM DRIVE MP-WDX2E Supplies it as a spare parts (Increase module) Product category...

  • Page 3: Disassembly

    SECTION 3 DISASSEMBLY Disassembly procedure 3.1.1 Removing the internal battery (See Figure 1) Prior to performing the following procedure, remove the external Internal battery battery. (1) Remove one screw A on the bottom of the main body. Screw A : 13-MAKXC100W(M2 x 10L(K)W-NI) (2) Pull out the internal battery in the rear direction.
  • Page 4 3.1.3 Removing the top case and LCD panel assembly (See Figure 5 to Figure 10) • Prior to performing the following procedure, remove the key- board assembly. (1) Insert a single-slotted screwdriver or a flat screwdriver in a Hinge cover Hinge cover space b on the underside of the hinge cover.
  • Page 5 (6) Remove one latch c on the rear side of the main body, and Latch c release the four joints d while moving the top case in the rear direction. Fig.9 Top case Bottom case Joint d Fig.10 3.1.4 Removing the main board (See Figure 11 and Figure 12) •...
  • Page 6 3.1.5 Removing the parts on the main board (See Figure 13 to 15) • Prior to performing the following procedure, remove the main board. CON14 *Removing the fan assembly (1) Remove the four screws F attaching the fan assembly. (2) Disconnect the connector wire from the connector CON14 on the main board.
  • Page 7 3.1.6 Removing the top case and the LCD panel assembly (See Figure 16) • Prior to the following procedure, remove the top case and the LCD panel assembly from the bottom case. (1) Remove the two screws I attaching the hinge. Screw I : 13-041206211(M2 x 6L(K)B-NI NY) (2) Remove the tapes fixing the two wires of the LCD panel as- sembly if necessary.

  • Page 8: Adjustment

    SECTION 4 ADJUSTMENT This service manual does not describe ADJUSTMENT. 1-8 (No.XE007)

  • Page 9: Troubleshooting

    (3) Set the HD Image disc in DVD-ROM & CD-R/RW DRIVE, and connect DVD-ROM & CD-R/RW DRIVE to the PC. (4) Turn the PC on. (5) Press "F11" button while "JVC" is displayed on the screen. Continue pressing the “F11” button until boot menu is displayed.
  • Page 10 After the main board replacement, conform BIOS version to the previous BIOS version. (However, if the client wish an update, comply with the client's request.) When BIOS update is required as a result of modification, refer to JVC homepage for detail.
  • Page 11 Diagnosis on HDD By operating this procedure, HDD failure is self diagnosed. The following materials are needed. (Provision from JVC) • USB connection floppy disc drive • Drive Fitness Test disc Diagnosis procedure 1. Start from USB connected floppy disc drive.
  • Page 12 (4) When [Advanced Test] is displayed, input [S]. Advance Test Start Cancel Help (5) [Test Results] is displayed. If no bad sector is detected on the HDD, [Operation completed successfully] is displayed. As a result the HDD has been diagnosed as proper. Test Results Operation completed successfully Disposition Code = XXXX...
  • Page 13 Caution in replacing a bottom case • Serial label and COA LABEL are not stocked as service parts. Reuse the serial label and COA LABEL. Use glue remover when removing the serial label and COA LABEL. Parts No:UN-001 Parts name:SUBSIDIARY MATERIAL Removing the serial label (1) Drip a few drops of glue remover onto the spatula .
  • Page 14 Victor Company of Japan, Limited AV & MULTIMEDIA COMPANY MOBILE IT CATEGORY 1644, Shimotsuruma, Yamato, Kanagawa 242-8514, Japan (No.XE007) Printed in Japan...

  • Page 15: Parts List

    PARTS LIST [MP-XP741DE] * All printed circuit boards and its assemblies are not available as service parts. * (x_) in a description column shows the number of the used part. Area Suffix DE ----------- Germany - Contents - Exploded view of general assembly and parts list Packing materials and accessories parts list (No.XE007)3-1...
  • Page 16 Exploded view of general assembly and parts list Final assembly (1/2) Block No. M1MM Refer to MAIN BOARD ASSY PLEASE be sure to stick (25)"15-100323910/ INT BATT.LABEL" and (26)"15-100324111/ WARNING LABEL" on (24)"INTERNAL BATTERY" in shipment. 3-2(No.XE007)
  • Page 17 Final assembly (2/2) Block No. M1MM Refer to INVERTER BOARD ASSY (No.XE007)3-3...
  • Page 18 Parts List (Final assembly) Block No. [M][1][M][M]  Symbol No. Part No. Part Name Description Local 60-N6TMB1000A02 MAIN BOARD 15-135001010 AMI BIOS LABEL IC25N040ATMR04 40GB HDD 04-N6K1KGER3 KEYBOARD LTM09C362J 60-N6QIN1000 INVERTER BOARD 14-100305400 CABLE FOR INVERTER 08-20DN8011N COAXIAL CABLE 13-N6T2AM010 LCD COVER ASSY 13-N6K12P143 LCD BEZEL...
  • Page 19 TOP CASE ASSY Block No. M2MM LCD COVER ASSY Block No. M3MM LCD Cover assembly (No.XE007)3-5...
  • Page 20 Parts List (TOP CASE ASSY) Block No. [M][2][M][M]  Symbol No. Part No. Part Name Description Local 13-041203210 SCREW M2*3L(K)B-NI(x6) 04-170003900 SPEAKER SET (x2) 13-N6R10L050 SPEAKER RUBBER (x2) 13-N6R10L170 THERMAL PAD 13-N6R10L100 THERMAL PAD Parts List (LCD COVER ASSY) Block No. [M][3][M][M] ...

  • Page 21: Main Board Assy

    MAIN BOARD ASSY Block No. 01 INVERTER BOARD ASSY Block No. 02 (No.XE007)3-7...
  • Page 22 Parts List (MAIN BOARD ASSY) Block No. [0][1]  Symbol No. Part No. Part Name Description Local 13-N6T10M010 FAN HEAT SINC BLOCK 13-MBKXC031W SCREW M2*3L (K D3.4) W-NI NY(x4) 12-091010041 RESET SW P.B SWITCH 4P SMT 12-091060045 DETECT SW SENSOR SWITCH 4P SMT(for Battery) 12-190001500 VGA CONNECTOR DOCKNG 15P 0.8mm...
  • Page 23 Packing materials and accessories parts list Block No. M4MM EXT. Battery Packing Case Packing and accessories Block No. [M][4][M][M]  Symbol No. Part No. Part Name Description Local 15-240301710 PARTITION 04-266003401 ADAPTER 14-110060204 POWER CORD 15-160300200 PE-BAG 14-000900060 TELEPHONE CABLE 15-170300600 ZIP BAG 15-160400101...
  • Page 24 Packing materials and accessories parts list Block No. M4MM Packing and accessories Block No. [M][4][M][M]  Symbol No. Part No. Part Name Description Local 15-100325900 INT.MODEM DECR 15-10N301000 RF LABEL CE0197 15-000305000 GIFT BOX 15-100398320 POS CODE LABEL 15-100380600JV INTEL INSIDE 15-100375601 BG WI-FI LABEL 15-100398300...
  • Page 25 Packing materials and accessories parts list Block No. M4MM Right Label Front Label Packing and accessories Block No. [M][4][M][M]  Symbol No. Part No. Part Name Description Local 15-030306920 MASTER CARTON 15-100398340 CARTON LABEL-R 15-100398330 CARTON LABEL-F (No.XE007)3-11...
  • Page 26 DOTHAN/MONTARA-GME BLOCK DIAGRAM DEBUG PORT Dothan 479 uFCBGA CLOCK GEN. RTC Conn. RESET ICS950815 HOST BUS AGTL+ DCIN Jack & SM_BUS Batlow CKT 1.05V,100MHZ LCD_CN Montara-GME DDR SDRAM 333MHz GMCH Fan & Thermal DISPLAY sensor SODIMM ON BOARD 732 uFCBGA PORT 256MB DDR ONE SLOT...
  • Page 27 A/D_VIN LM3480-5 +5VCHG (20mA) +5VLCM SWITCH (Regulator) (F02JK2E) LM4040BIM +2.5VREF (Regulator) AC_BAT_SYS SI9183DP MAX1836 +3VALWAYS_P (125mA) +3VALWAYS +V1.5ALWAYS (Regulator) (Controllor) SUSC#_3 +3VO (3.5A) LTC3728LX (0.9A) (Controllor) +12VO (100mA) +12V +5VO (4A) (2.5A) SUSB#_3 SUSC#_3 +2.5VO (4A) +V2.5 RT9173ACL5 +V1.25S (1.5A) (Regulator) +1.5VO (1.35A)
  • Page 28 H_D#[63:0] H_D#[63:0] U46B H_D#0 H_D#32 D32# H_D#1 H_D#33 AA24 D33# H_A#[31:3] U46A H_D#2 H_D#34 H_A#[31:3] D34# H_A#3 H_D#3 H_D#35 +VCCP +VCCP ADS# H_ADS# D35# H_A#4 H_D#4 H_D#36 H_BNR# BNR# D36# H_A#5 H_D#5 H_D#37 BPRI# H_BPRI# D37# H_A#6 H_D#6 H_D#38 Place testpoint D38# H_A#7 H_D#7...
  • Page 29 +VCORE U46D VSS0 VSS97 VSS1 VSS98 +VCORE +VCORE VSS2 VSS99 CE19 VSS3 VSS100 470U/4V CE20 VSS4 VSS101 C299 C301 U46C 330UF/4V VSS5 0.47U 0.47U VSS102 AA11 VSS6 VSS103 VCC0 VCC59 AA13 VSS7 VSS104 VCC1 VCC60 AA15 VSS8 VSS105 VCC2 VCC61 AA17 VSS9 VSS106...
  • Page 30 SM_DQ[0:63] SM_DQ[0:63] 12 SM_DQS[0..7] SM_DQS[0..7] 12 SM_MAA[0..12] SM_MAA[0..12] 9,10,11,12 SM_DM[0..7] SM_DM[0..7] 12 U10C U10B DVOBD0 BLUE SM_DQ0 SM_DQS0 SM_SDQ0 SM_SDQS0 DVOBD1 BLUE# SM_DQ1 SM_DQS1 SM_SDQ1 SM_SDQS1 DVOBD2 GREEN SM_DQ2 SM_DQS2 SM_SDQ2 SM_SDQS2 DVOBD3 GREEN# SM_DQ3 SM_DQS3 AE12 SM_SDQ3 SM_SDQS3 DVOBD4 SM_DQ4 SM_DQS4 AH17...
  • Page 31 H_D#[63:0] H_D#[63:0] 3 +VCCP U10A H_A#[31:3] H_A#[31:3] H_A#3 H_D#0 HA#3 HD#0 H_A#4 H_D#1 HA#4 HD#1 H_A#5 H_D#2 HA#5 HD#2 H_A#6 H_D#3 HA#6 HD#3 H_A#7 H_D#4 HA#7 HD#4 H_A#8 H_D#5 HA#8 HD#5 H_A#9 H_D#6 HA#9 HD#6 MCH_HYSWING H_A#10 H_D#7 HA#10 HD#7 H_A#11 H_D#8 HA#11...
  • Page 32 J2Ne Modify +V1.35S +VCCP MONTARA_GMCH_D U10D VSS0 VSS84 +V1.35S_DPLLA AA16 VSS1 VSS85 AE16 VSS2 VSS86 U10E VSS3 VSS87 J2Ne Modify +V1.35S VSS4 VSS88 VCC0 VTTLF0 VSS5 VSS89 VCC1 VTTLF1 10UH VSS6 VSS90 VCC2 VTTLF2 VSS7 VSS91 VCC3 VTTLF3 J2Ne Modify C119 VSS8 VSS92...
  • Page 33 J2Ne Modify +V1.35S C366 C376 C385 C375 C370 C371 220U/2.5V 0.1UF 0.1UF 0.1UF 0.1UF 0.1UF 0.1UF +V1.25S R322 0Ohm SM_VREF_DDR 9,10,11 +VCCP 0Ohm SM_VREF_MCH 5 C359 C362 C358 C369 220U/2.5V 0.1UF 0.1UF 0.1UF 0.1UF 0.1UF +V2.5 C386 C350 C377 C392 C405 220UF 0.1UF...
  • Page 34 SM_DQ_R[0:63] SM_DQ_R[0:63] 10,11,12 SM_DQS_R[0..7] SM_DQS_R[0..7] 10,11,12 SM_MAA[0..12] SM_MAA[0..12] 5,10,11,12 SM_DM_R[0..7] SM_DM_R[0..7] 10,11,12 SM_VREF_DDR SM_DQ_R15 SM_VREF_DDR SM_DQ_R63 8,10,11 SM_VREF_DDR VREF VREF SM_DQ_R14 SM_DQ_R62 SM_DQ_R13 SM_DQ_R61 5,10,12 SM_WE# 5,10,12 SM_WE# SM_DQ_R12 SM_DQ_R60 C484 5,10,12 SM_CAS# 5,10,12 SM_CAS# CAS# CAS# SM_DQ_R11 0.1UF SM_DQ_R59 5,10,12 SM_RAS# 5,10,12...
  • Page 35 SM_DQ_R[0:63] SM_DQ_R[0:63] 9,11,12 SM_DQS_R[0..7] SM_DQS_R[0..7] 9,11,12 SM_MAA[0..12] SM_MAA[0..12] 5,9,11,12 SM_DM_R[0..7] SM_DM_R[0..7] 9,11,12 SM_VREF_DDR SM_DQ_R15 SM_VREF_DDR SM_DQ_R63 8,9,11 SM_VREF_DDR VREF VREF SM_DQ_R14 SM_DQ_R62 SM_DQ_R13 SM_DQ_R61 5,9,12 SM_WE# 5,9,12 SM_WE# SM_DQ_R12 SM_DQ_R60 C506 5,9,12 SM_CAS# 5,9,12 SM_CAS# CAS# CAS# SM_DQ_R11 SM_DQ_R59 0.1UF 5,9,12 SM_RAS# RAS#...
  • Page 36 SM_DQ_R[0:63] SM_DQ_R[0:63] 9,10,12 JP12 SM_DQS_R[0..7] SM_MAA_R0 SM_DQ_R56 SM_DQS_R[0..7] 9,10,12 SM_MAA1 SM_DQ_R57 5,12 SM_MAA1 SM_MAA2 SM_DQ_R58 SM_MAA_R[0..12] 5,12 SM_MAA2 SM_MAA_R[0..12] 12 SM_MAA_R3 SM_DQ_R59 SM_MAA4 SM_DQ_R60 SM_DM_R[0..7] 5,12 SM_MAA4 SM_DM_R[0..7] 9,10,12 SM_MAA5 SM_DQ_R63 5,12 SM_MAA5 SM_MAA_R6 SM_DQ_R62 SM_MAA_R7 SM_DQ_R61 SM_MAA_R8 SM_DQ_R48 SM_MAA_R9 SM_DQ_R49 SM_MAA_R10 SM_DQ_R50...
  • Page 37 SM_DQ[0:63] SM_DQ[0:63] 5 SM_DQ_R[0:63] SM_DM_R[0..7] SM_DQ_R[0:63] 9,10,11 SM_DM_R[0..7] 9,10,11 SM_DQS[0..7] SM_DQS[0..7] 5 SM_DQS_R[0..7] SM_DQS_R[0..7] 9,10,11 SM_MAA[0..12] SM_MAA[0..12] 5,9,10,11 SM_MAA_R[0..12] +V1.25S SM_MAA_R[0..12] 11 SM_DM[0..7] SM_DM[0..7] 5 SM_DM0 SM_DM_R0 RN50A 10Ohm SM_DQ2 RN50B SM_DQ_R2 SM_DM_R0 RN24A SM_MAA0 RN13A 56Ohm 10Ohm 56Ohm SM_DQ6 SM_DQ_R6 SM_DQ_R7 SM_MAA1...
  • Page 38 +3VS 14.318MHZ C439 C438 10PF/25V R405 10PF/25V 10KOhm +3VSCLK R492 80Ohm/100MHz +3VS_CLK +3VS Vtt_PWRGD# VDDREF VDDPCI1 C238 C237 C239 C207 C208 C209 C206 0805 VDDPCI2 0.01uF 0.01uF 0.01uF 0.01uF 0.01uF 0.01uF 0.01uF C235 C220 2N7002 VID5 VDD3V66 10uF/10V 10uF/10V VID4 VDDCPU1 5,15,36,39 VRM_PWRGD...
  • Page 39 +3VALWAYS +3VALWAYS +5VS +3VS +3VS HUB[0..10] +3VALWAYS HUB[0..10] AD[0..31] 10KOhm 2.2KOhm 19,29 AD[0..31] 10KOhm Q29A 2.2KOhm 10KOhm UM6K1N SMBCK_ICH SMBCK_3S 3,11,13 U13A SM_INTRUDER# 17 SM_INTRUDER# PCI_AD0 SMLINK0 +VCCP PCI_AD1 SMLINK1 S.M. SMBCK_ICH Q29B PCI_AD2 SMB_CLK SMBDA_ICH PCI_AD3 SMB_DATA UM6K1N LID_RSM# 28,36 PCI_AD4 SMB_ALERT#/GPIO11 R191...
  • Page 40 PDD[0..15] PDD[0..15] +3VALWAYS +3VALWAYS 10KOhm 22KOhm U13B 5,17 AGP_BUSY# SCROLL LOCK# 21,31 PM_AGPBUSY#/GPIO6 GPIO_7 SYSRST PM_SYSRST# GPIO_8 EXTSMI#_3 21 0Ohm_OP 21,34 BAT_LLOW#_OC Unmuxed KBDSCI_3 21 PM_BATLOW# GPIO_12 TPC28 GPIO BT_WAKE# 27 PM_C3_STAT#/GPIO21 GPIO_13 17,19,21,29 CLKRUN#_3 PM_CLKRUN#/GPIO24 GPIO_25 PWRLED_1HZ 31 PM_DPRSLPVR BACK_OFF# 28 PM_DPRSLPVR GPIO_27...
  • Page 41 +V1.5S +3VS C181 C172 C180 C141 22UF/10V 0.1UF 22UF/10V 0.1UF +3VS U13C U13D +V1.5ALWAYS VCCSUS1.5_0 VCC3.3_0 VSS0 VSS52 VCCSUS1.5_1 VCC3.3_1 VSS1 VSS53 VCCSUS1.5_2 VCC3.3_2 VSS2 VSS54 C125 C105 C175 C174 VCCSUS1.5_3 VCC3.3_3 VSS3 VSS55 0.1UF 0.1UF 0.1UF 0.1UF 0.1UF 22UF/10V C176 C129 VCCSUS1.5_4...
  • Page 42 +3VS 10KOhm 15,19,21,29 CLKRUN#_3 R115 10KOhm 5,15 AGP_BUSY# RN25A 14,19 REQ2#_3 8.2KOhm R119 15,23,27 AC_BIT_CLK RN25B 10KOhm 14,19,29 FRAME#_3 8.2KOhm R148 15,27 AC_DATA_IN1 RN25C 10KOhm 14,19,29 IRDY#_3 8.2KOhm R228 15,23 AC_DATA_IN0 RN25D 10KOhm 14,19,29 TRDY#_3 8.2KOhm RN27A 14,19,29 DEVSEL#_3 8.2KOhm RN27B 14,19,29 STOP#_3...
  • Page 43 R202 0Ohm C198 10uF/10V C197 C195 0.01uF 0.01uF BCADR[0..25] U25A BCADR[0..25] 20,26 BCADR25 CADR25 BCADR24 VCCSLOT1 CADR24 BCADR23 VCCSLOT2 CADR23 BCADR22 CADR22 BCADR21 R245 RSV1 CADR21 100KOhm BCADR20 CADR20 BCADR19 CADR19 BCADR18 CADR18 BCADR17 CADR17 BCADR16 BVCC5EN# VCC5EN# CADR16 BCADR15 BVCC3EN# VCC3EN# CADR15...
  • Page 44 R238 0Ohm 24.576MHZ C215 C214 0.01uF C274 10uF/10V C236 0.01uF C245 12PF/50V 12PF/50V +V1.8 R239 0Ohm R201 C445 0.01uF C291 10uF/10V U25B C196 C228 C251 C283 C229 0Ohm C221 0.01uF 0.01uF 0.01uF 0.01uF 0.01uF 10uF/10V C275 0.01uF VCCPCI1 VCCPCI2 VCCPCI3 VCCPCI4 AD[0..31] R406...
  • Page 45 +CAVPP +CAVCC R381 R129 R113 10KOhm 0Ohm 0Ohm BVCC3EN# 0805 0805 1SS355 +CAVCC CBDEBUGEN# C104 R380 0.01uF 0.01uF 10KOhm 2N7002 C414 C415 BCADR[0..25] 0.1UF 10uF/10V CON12 18,26 BCADR[0..25] BCADR25 BVCC5EN# VCC5_EN BCADR24 VCC3_EN VCC5INa BCADR23 BVPPEN0 VCCOUTa BCADR22 BVPPEN1 VCC5INb BCADR21 10uF/10V FLAG#...
  • Page 46 R333 0Ohm 0805 14,17,19 SERIRQ_3 P87/SERIRQ CLK_KBCPCI P86/LCLK 0Ohm R345 14,25,27,29,36 PCIRST#_3 P85/LRESET# C351 C357 15,25,26 LFRAME# P84/LFRAME# 0.1UF 0.1UF 15,25,26 LAD3 P83/LAD3 15,25,26 LAD2 P82/LAD2 VREF 15,25,26 LAD1 P81/LAD1 15,25,26 LAD0 P80/LAD0 SCROLL LOCK# 15,31 P54,P55,P43,P50 are NUM LOCK# 31 CON4 LAN_S3_CTRL CAPS LOCK# 31...
  • Page 47 80Ohm/100MHz +V3.3_LAN C130 C135 C178 C116 C142 C158 C144 C150 C137 C146 C121 0.1UF 0.1UF 0.1UF 0.1UF 0.1UF 0.1UF 0.1UF 0.1UF 10uF/10V 10uF/10V 10uF/10V 0Ohm MDC_RING 0Ohm MDC_TIP LAN_CLK LAN_CLK LAN_RST LAN_RSTSYNC R111 CON11 LAN_TXD2 LAN_TXD2 100Ohm LAN_TXD1 LAN_TXD1 RING P_GND1 LAN_TXD0 LAN_TXD0...
  • Page 48 +VAMP +5VS GND1 GND2 GND3 GND4 MIC39102BM R205 499KOhm 0603 R206 174KOhm C186 C248 10uF/10V 0603 AGND_AUDIO AGND_AUDIO AGND_AUDIO AGND_AUDIO 24.576MHZ C212 C213 10PF/25V 10PF/25V R216 XTL_IN XTL_OUT 22Ohm 15,17,27 AC_SDATA_OUT AC_BIT_CLK 15,17,27 SDATA_OUT BIT_CLK 15,27 AC_SYNC SYNC SDATA_IN AC_DATA_IN0 15,17 R229 0Ohm C254...
  • Page 49 +VAMP +VAMP HP_OUT_L HP_OUT_R R203 0Ohm_OP R457 R458 R471 R289 10KOhm 10KOhm R268 0Ohm_OP 0Ohm JACK_SENS# 10KOhm_OP CE30 C326 R233 0Ohm R518 0Ohm_OP 2N7002 680PF/50V_OP +VAMP 100U/6.3V R473 AGND_AUDIO C475 22UF/10V_OP AGND_AUDIO 120Ohm/100MHz R305 AGND_AUDIO 10KOhm_OP R472 C331 R292 AUDIO JACK OUTA 0Ohm 120Ohm/100MHz...
  • Page 50 +3VS 1.3KOhm PMBS3904 +3VS +3VS +3VS PMBS3904 H_INIT#_Q 14 R320 330Ohm C373 C374 C341 C345 0.1UF 0.1UF 0.1UF 10uF/10V INIT#/OE# LFRAME# 15,21,26 LFRAME#/WE# CE#/NC RES/DQ7 MODE RES/DQ6 SST94LF004A_TSOP GPI4/A10 RES/DQ5 CLK_FWHPCI R335 0Ohm_OP LCLK/R/C# RES/DQ4 CLK_DEBUGPCI LAD3/DQ3 LAD3 15,21,26 R328 14,21,27,29,36 PCIRST#_3 RST#...
  • Page 51 PCMCIA DEBUG BCDATA[0..15] C384 18,20 BCDATA[0..15] PORT 0.1uF/10V BCADR[0..25] 18,20 BCADR[0..25] R337 U42B 100KOhm C355 CBDEBUGEN# CBDEBUGEN# 20 0.1uF/10V CBDEBUGEN# BEA# 74LV74A 18,20 BIOIS16# CLK_DEBUG LFRAME# C356 15,21,25 LFRAME# 0Ohm_OP 0.1uF/10V 18,20 BSPKR# BCADR19 BCADR14 18,20 BCD1# LAD0 15,21,25 LAD0 LAD1 DIS_SYSBIOS#_FWH 15,21,25...
  • Page 52 PDD[0..15] PDD[0..15] +5VS +3VS C305 0.1UF R270 CON16 14,21,25,29,36 PCIRST#_3 NP_NC1 NP_NC2 33Ohm PDD7 R264 R266 PDD8 0Ohm 0Ohm CON7 PDD6 0Ohm R274 PDD9 0805 0805 BT_DETACH 21 PDD5 MONO_PHONE 23 PDD10 802BT_ON#_SW# 29 BT_WAKE# 15 PDD4 PDD11 PDD3 USBP2+_5 15 PDD12 C297 C304...
  • Page 53 +12VS LCD_VCC +3VS CON2 R142 R138 C131 C115 1MOhm 1MOhm 0.1UF 0.1UF L1_TX0+ LCD_VCC L1_TX0- 80Ohm/100MHz L1_TXC+ SI3456DV C122 L1_TXC- Q69A C117 0.01uF C114 UM6K1N C127 10uF/10V 0.1UF L1_TX1+ L1_TX1- 47pF/50V Q69B L1_TX2+ UM6K1N LCD_ENVDD L1_TX2- R143 100KOhm WTOB_CON_20P AC_BAT_SYS +3VS 80Ohm/100MHz 100KOhm...
  • Page 54 +3VS AD[0..31] 14,19 AD[0..31] R310 0Ohm 0805 R485 R484 10KOhm 10KOhm_OP CON17 802BT_ON#_SW# 27 RING Q83A LAN_RESERV1 LAN_RESERV2 UM6K1N_OP LAN_RESERV3 LAN_RESERV5 LAN_RESERV4 LAN_RESERV7 R487 0Ohm R470 0Ohm LAN_RESERV6 LAN_RESERV10 WIRELESS LAN LED LAN_RESERV8 LAN_RESERV12 WIRELESS LAN LED 31 WIRELESS LAN ON_OFF# LAN_RESERV9 LAN_RESERV13 LAN_RESERV11...
  • Page 55 +5VS +V1.5S C123 0.1UF F01J4L +3VS C382 0.1UF VCC1 VCC4 VCC2 PWR_UP C381 R133 R132 C398 0.1UF 10KOhm 10KOhm 0.1UF 120Ohm/100MHz DDC_CLK_OUT DDC2BC DDC_IN1/CLK DDC_OUT1/CLK 120Ohm/100MHz DDC_DAT_OUT DDC2BD DDC_IN2/DAT DDC_OUT2/DAT NP_NC2 P_NC2 0603 120Ohm/100MHz HSYNC_OUT R_OUT R369 39Ohm HSYNC SYNC_IN1/HS SYNC_OUT1/HS VSYNC_OUT R371...
  • Page 56 AC_BAT_SYS AC_BAT_SYS +3VS HOLE 220Ohm 220Ohm 220Ohm HOLE1 HOLE1 HOLE1 HOLE1 HOLE1 HOLE1 HOLE1 LED4 LED2 LED3 GREEN GREEN GREEN HOLE1 HOLE1 HOLE1 HOLE1 15,21 SCROLL LOCK# +5VS +3VS NUM LOCK# CAPS LOCK# LED7 LED6 LED5 LED8 LED1 HOLE2 GREEN GREEN YELLOW R295...
  • Page 57 +5VLCM +5VLCM TPC28 TPC28 +5VLCM R210 47KOhm TS_A T132 34,37 ACIN_OC R217 TPC28 TPC28 TPC28 TPC28 47KOhm EOC# R218 37,38 CHG_EN 100KOhm T0CKL OSC1/CLKIN MCLR# SOT23_S5_NB MCLR#/Vpp OSC2/CLKOUT Vss1 Vdd2 MCLR# TPC28 Vss2 Vdd1 VOUT T124 CHGA_LED GATING CHGB_LED HDQ_PIC C244 C263 PST9142...
  • Page 58 +USB5V_1 80Ohm/100MHz CON13 160Ohm/100MHz P_GND1 USBP0-_5 USBP0+_5 P_GND2 USB_CON_1X4P +USB5V_2 80Ohm/100MHz CON15 160Ohm/100MHz P_GND1 USBP1-_5 USBP1+_5 P_GND2 USB_CON_1X4P C190 10uF/10V +USB5V_1 ENA/ENA# OUTA FLGA# FLGB# +USB5V_2 ENB/ENB# OUTB AAT4626_1 C222 C189 C217 C194 10uF/10V 0.1UF 10uF/10V 0.1UF F01J4L F01J4L Title Size Document Number Custom...
  • Page 59 TPC28 TPC28 TPC28 A/D_VIN TPC28 TPC28 A/D_VIN_D D2 EC31QS04 470KOhm P_NC1 AC_BAT_SYS +3.3V_VDD +5VLCM 50mOhm 80Ohm/100Mhz P_NC2 0805 R315 NP_NC 0805 SI4425DY 220KOhm R313 PHONE_JACK_6P4C R314 TPC28 470KOhm 470KOhm 80Ohm/100Mhz 22KOhm 0.1UF ACIN_OC 32,37 R312 C339 6.8KOhm 47KOhm Q63B 0.1UF UM6K1N Q63A TPC28...
  • Page 60 T152 T153 TPC28 TPC28 SI2304DS +1.8VO +V1.8S 3mmo_s_5mil T154 T123 T121 TPC28 TPC28 TPC28 +1.5VO JP13 +V1.5S 3mmo_s_5mil SI3456DV C444 0.1UF T155 TPC28 TPC28 TPC28 +3VALWAYS +3VO +V1.5ALWAYS 3mmo_s_5mil TPC28 C329 TPC28 0.1UF T156 TPC28 SI9183DT TPC28 TPC28 2.4KOhm +3VS 3mmo_s_5mil SI3456DV 1206...
  • Page 61 T128 TPC28 +5VCHG TPC28 A/D_VIN 2N7002 2N7002 +5VLCM SUSC#P +5VS +3VS IMN10 R321 C564 TPC28 4.7KOhm LM3480 0805 +2.5VREF C342 LM4040BIM3X R293 R311 Q62A 220KOhm 220KOhm +3VALWAYS UM6K1N T159 TPC28 NDS0610 R110 T160 47KOhm TPC28 PWROK_ICH 15 C338 RSMRST#_RSM 15 SYSRST RESET# 0.01uF...
  • Page 62 TPC28 TPC28 +3.3V_VDD +3.3V_VDD DIS_BATA# 1SS355 +3.3V_VDD Q21A BATSEL UM6K1N F01J4L 10KOhm 470KOhm 470KOhm 75KOhm 2N7002 Q21B UM6K1N ACPRES# 100KOhm 100KOhm TPC28 BATSTAT CON10 MINV 80Ohm/100MHz A/D_VIN_D ACDET 100KOhm 0.1UF 3.3KOhm TCOMP T167 TPC28 T168 120Ohm/100MHz 8.2KOhm 120Ohm/100MHz TPC28 AC_BAT_SYS TPC28 EXTLD THMA...
  • Page 63 TPC28 20KOhm BAT_SET A/D_VIN TPC28 AC_BAT_SYS 10KOhm 8.2KOhm 10Ohm 0.01uF -INC2 +INC2 4.7UF/25V ICHG_OUT OUTC2 ICHG_SET +INE2 TPC28 150KOhm 47pF/50V -INE2 VCC(O) SI4425DY 5VREF VREF 0.1UF TPC28 TPC28 -INE1 CS_SET BAT_SET +INE1 -INE3 51KOhm OUTC1 47pF/50V 150KOhm OUTD 10UH 50mOhm A/D_VIN_D -INC1 +INC1...
  • Page 64 1907VCC +5VO C418 C147 1U R376 AC_BAT_SYS 1907VCC AC_BAT_SYS 10Ohm 0805 C530 C243 C234 4.7UF/25V 1000PF T174 1SS355 T173 C531 MCH_OK TPC28 TPC28 SYSPOK 15UF/25V VR_PWRGD 1907BST IMVP_OK C159 0.1UF CLK_EN# CLK_EN MAX1907DH IRF7811AV JP16 T175 VR_VID0 VR_VID1 TPC28 TPC28 TPC28 TPC28 TPC28...
  • Page 65 15,36,41,42 SUSC#_3 AC_BAT_SYS T176 TPC28 +V2.5 T177 +1.8VO GND4 (0.5A) TPC28 GND3 TPC28 +V1.8 GND2 +3VP GND1 3mmo_s_5mil SHDN# +3VALWAYS_P T178 MIC37101 47UH 3mmo_s_5mil MAX1836EUT33 C246 CE36 C261 TPC28 10uF/10V CE37 10UF/16V 10UF/35V F01J2E C330 47UF/6.3V 0.1UF +V2.5 +V2.5 T179 R204 10KOhm TPC28...
  • Page 66 AC_BAT_SYS SUSC#_3 15,36,40,42 C319 T180 T181 T182 C318 10UF/25V VREF5 ON_2.5 TPC28 TPC28 TPC28 0.1UF +1.5VO R514 Q93A +2.5VO 100KOhm UM6K1N +2.5VO R459 10Ohm +V2.5 R515 100KOhm 4.7UH 3mmo_s_5mil T183 CE22 CE18 120UF/4V 120UF/4V C454 R456 T184 Q93B TPC28 12KOhm 3300PF/25V 1SS355 UM6K1N...
  • Page 67 T193 TPC28 +12VO T133 AC_BAT_SYS TPC32 R501 AC_BAT_SYS +12VIN +12VO FS05J10TP +5VO C532 10Ohm C534 LM3480 C535 C533 0.1UF C536 4.7u 10UF/25V T134 4.7u R502 107KOhm TPC32 T136 T137 T138 T139 1%0402 T135 C537 TG1_5V PHASE_5V TPC32 +5VO TPC32 TPC32 TPC32 (5A) 180P...
  • Page 68 Printed circuit boards MAIN BOARD (Top side)
  • Page 69 MAIN BOARD (Bottom side)
  • Page 70 Mobile mini note PC MP-XP741DE BEDIENUNGSANLEITUNG Vielen Dank für den Kauf des JVC MP-XP741DE Mobile mini note PC. Vor der Benutzung: Lesen und befolgen Sie die Anleitungen dieses Handbuchs. Lesen Sie immer die Sicherheitsvorkehrungen. Heben Sie dieses Handbuch und die Garantiekarte für spätere Verwendung auf.

  • Page 71: Sicherheitshinweise

    Damit ist die korrekte Funktion an öffentlichen analogen Telefonnetzen der gelisteten Länder gewährleistet. Sollten Sie dennoch Probleme an Telefon und drahtloses LAN haben, bitten wir Sie Ihren JVC-Service darüber zu informieren, welches Problem Sie haben und welchen Netzanbieter Sie verwenden.
  • Page 72 VORSICHTSMASSNAHMEN: ● Akku JVC BN-LS12E/LS14E/LL22E. Zur Aufladung dieses Akku und zum Mobile mini note PC- Netzbetrieb das Netzgerät und das Netzkabel (beide mitgeliefert) verwenden. (In Ländern mit einer anderen Netzsteckdosennorm muss ein geeigneter Netzsteckeradapter verwendet werden.) Wird dieses Gerät bei Einbau in ein Gehäuse oder ein Regal benutzt, ausreichend freie Flächen (jeweils 10 cm seitlich sowie hinter und über dem Gerät) lassen, um einen einwandfreien Temperaturausgleich zu...
  • Page 73 Mobile mini note PC mit Radio-LAN (RLAN) 0197 BETRIEBSFREQUENZ 2412 MHz bis 2462 MHz • Dieses Gerät mit Radio-LAN ist für den Betrieb in der Bundesrepublik Deutschland und Österreich vorgesehen. In bestimmten Gebieten dieser Staaten unterliegt der Betrieb dieses Gerätes u.U. geographischen Einschränkungen.

  • Page 74: Bei Verwendung Des Drahtlosen Lan

    ACHTUNG Zur Reduzierung von Brandgefahr sollte als DFÜ-Leitungskabel ausschließlich ein Kabel des Typs Nr.26 AWG oder größer verwendet werden. WICHTIGE SICHERHEITSHINWEISE: 1. Vermeiden Sie den Gebrauch eines Telefons (außer kabelloses Telefon) während eines Gewitters. Anderenfalls besteht ein gewisses Risiko eines durch Blitzschlag verursachten elektrischen Schlages.

  • Page 75: Vorsichtsmassnahmen

    Lithium-Ionen-Batterien sind kälteempfindlich. Batteriehinweise GEFAHR! Akku niemals auseinander nehmen, offenem Feuer oder starker Hitze aussetzen! Andernfalls besteht Feuer- und Explosionsgefahr! ACHTUNG! Akku und insbesondere deren Polkontakte niemals mit metallischen Gegenständen in Berührung bringen! Andernfalls können Kurzschlüsse mit Feuergefahr auftreten. Vorzüge von Lithium-Ionen-Batterien Lithium-Ionen-Batterien bieten hohe Leistung bei kompakten Abmessungen.

  • Page 76: Mitgelieferte Komponenten

    MITGELIEFERTE KOMPONENTEN Bevor Sie Ihren Mobile mini note PC benutzen, vergewissern Sie sich, dass alle der folgenden Systemkomponenten beigelegt wurden. Sollten Sie Mängel oder Probleme finden, setzen Sie sich bitte mit Ihrem Händler in Verbindung. Die Abbildungen in dieser Bedienungsanleitung weichen u.U. geringfügig von der tatsächlichen Ausführung der betreffenden Produkte ab.

  • Page 77: Jvc Software Lizenzvereinbarung

    Lesen Sie bitte die Lizenzvereinbarung bevor Sie den Mobile PC oder die beigefügte bzw. bereits installierte JVC Original-Software benutzen. Sofern Sie diese Lizenzvereinbarung nicht anerken- nen, geben Sie bitte die JVC Original-Software an den Händler zurück von dem Sie diese gekauft haben. Durch die Benutzung der installierten Software oder durch öffnen der beigefügten Software erkennen Sie diese Lizenzvereinbarung an.
  • Page 78 Sofern Sie die Benutzer-Registrierungskarte oder eine andere reguläre Registrierungskarte ausgefüllt an die von JVC genannte Adresse geschickt haben, erhalten Sie im Falle von aufgetretenen Softwarefehlern von JVC innerhalb der gesetzlichen Gewährleistung entsprechende Informationen zur Behebung dieser Softwarefehler. Wann und wie diese Information erteilt wird liegt im Ermessen von JVC.

  • Page 79: Endverbraucher Lizenzvereinbarung

    G.726-Decoder-Software auf dem Mobile PC installieren oder benutzen. Das Nutzungsrecht für diese Software wurde Ihnen von der Firma Victor Company of Japan, Limited (“JVC”) nur unter der Bedingung erteilt, dass Sie die nachstehende Vereinbarung akzeptieren. Sind Sie mit diesen Vereinbarungen nicht einverstanden, ist Ihnen die Installation dieser Software nicht gestattet.
  • Page 80 Diese Vereinbarung wird spätestens zum Zeitpunkt der Inbetriebnahme des Mobile PC bzw. mit dem Öffnen oder der Installation der Software gültig. Wird diese Vereinbarung seitens des Benutzers verletzt, kann diese Vereinbarung fristlos seitens JVC gekündigt werden und für die entstandenen Schäden eine Haftbarmachung erfolgen. In diesem Fall ist die Software sowie die vorhandenen Sicherungskopien sofort vom Mobile PC zu entfernen und entweder zurückzugeben...
  • Page 81 System-Wiederherstellungs-Prozedur ..89 SYSTEMAPPLIKATIONEN WIEDERHERSTELLUNGSVERFAHREN MIT JVC ORIGINAL SOFTWARE ...... 24 WIEDERHERSTELLUNGS-CD (BCDC) ..91 Setup der JVC Original-Software ..... 24 DVCs USB Treiber ........26 FRAGEN & ANTWORTEN CC Converter .......... 27 FRAGEN & ANTWORTEN ......94 PD-TS-Decoder ........29 Spannungsversorgung ......

  • Page 82: Bezeichnungen Der Einzelnen Geräteteile

    BEZEICHNUNGEN DER EINZELNEN GERÄTETEILE Ihr Mobile PC beinhaltet folgende Teile und Komponenten. Antenne für drahtloses LAN Stick Ein-/Aus-Taste Linke Taste BN-LS14E Standard Lithiumionen-Akku Scroll-Taste Netzanschluss Rechte Taste Telefonanschluss Anschlüsse LAN-Anschluss Kopfhörer- Mikrofon- Ausgang Eingang Monitor-Ausgang Verschluss LCD-Anzeige Antenne für drahtloses LAN Tastatur Eingebauter Lithiumionen-...
  • Page 83 Antenne für drahtloses LAN Antenne für drahtloses LAN...
  • Page 84 SETUP...

  • Page 85: Erste Schritte

    SETUP ERSTE SCHRITTE Wenn Sie Ihren Mobile PC zum ersten Mal benutzen, stecken Sie immer das Netzkabel in die Netzanschlussbuchse. Dadurch wird der Lithiumionen-Akku während des Einrichtens aufgeladen. Zur Vermeidung von Datenverlust durch Stromausfall oder anderes, prüfen Sie die Punkte zum Batterie-Aufladen auf Seite 18.
  • Page 86 3. Öffnen Sie die LCD-Anzeige Verschluss 1 Den Verschluss des Mobile PC leicht 2 Die LCD-Anzeigetafel vorsichtig zum gewünschten hochziehen und die LCD-Anzeige kann Winkel öffnen. Sie können die LCD-Anzeige bis hochgeklappt werden. zu 180 Grad öffnen. 4. Den eingebauten Akku durch Einstecken des Netzkabels in die Steckdose aufladen Um den eingebauten Akku aufzuladen: 1 Netzkabel in Netzadapter stecken.
  • Page 87 Wenn Sie das Netzgerät entfernen und Ihren PC mit dem Lithium-Ionen Akku betreiben, geht die Ladekontrolle ( ) aus. Vorsicht Ist die Betriebszeit des PC´s nach dem Wiederaufladen sehr kurz, ist die Lebensdauer des Akkus erschöpft. Ersetzen Sie ihn durch einen Neuen. Bitte kontaktieren Sie dazu den JVC-Service.

  • Page 88: Einschalten

    EINSCHALTEN Einschalten des Gerätes Die (Ein-/Aus) Taste drücken. Die PC-Energieversorgung wird eingeschaltet und nach einigen Sekunden erscheint das Win- dows-Logo. Ein-/Aus-Taste Vorsicht Schalten Sie die Ein-/Aus-Taste in der Nähe von Krankenhäusern und • Flugzeugen und in Gegenden, wo die Benutzung eines PCs untersagt ist, nicht an.

  • Page 89: Einrichten Von Microsoft Windows

    SETUP Einrichten von Microsoft Windows Wenn Sie Ihren PC das erste Mal einschalten, müssen Sie Vorbereitungen treffen, um Microsoft Windows zu benutzen. Nachdem Sie das Setup beendet haben, können Sie die Software und verschiedene PC Funktionen benutzen. Befolgen Sie folgende Anleitung für die Einrichtung von Microsoft Windows. Bezüglich der Zeigereinrichtung und Tastaturbedienung, siehe Seiten 56 bis 59.
  • Page 90 7. Tragen Sie den Benutzernamen ein und klicken Sie [Weiter]. Klicken Sie [Weiter] Der Bildschirm “Vielen Dank!” erscheint. Ratschläge Die von Ihnen eingetragenen Benutzernamen werden im “Willkommen” Bildschirm gezeigt, der erscheint, wenn Sie den Computer nach dem Windows Setup einschalten. Zum Starten von Microsoft Windows, klicken Sie den gewünschten Benutzernamen.

  • Page 91: Ausschalten Des Pcs

    SETUP Ausschalten des PCs Vorsicht • Prüfen Sie vor dem Ausschalten der Stromversorgung den Ladezustand des Akkus. So vermeiden Sie, dass der Ladezustand-Warnbildschirm eingeblendet und Ihre Arbeit unterbrochen wird, wenn Sie unterwegs sind. Informationen zum Überprüfen des Akku-Ladezustands finden Sie unter “Prüfung der Batterieladung”...

  • Page 92: Jvc Original Software Und Systemapplikationen

    JVC ORIGINAL SOFTWARE UND SYSTEMAPPLIKATIONEN...

  • Page 93: Jvc Original Software

    JVC ORIGINAL SOFTWARE UND SYSTEMAPPLIKATIONEN JVC ORIGINAL SOFTWARE Zur Benutzung der JVC Software, müssen Sie die unten angegebene “Setup der JVC Original- Software” verfolgen. Sie können die folgenden Softwareprogramme einrichten. Software einrichten • CC Converter (Siehe Seite 27.) • Dienstprogramm von JVC für Digital-Camcorder (DVC) (Siehe Seite 26.) Ratschläge...
  • Page 94 4. Wenn die Software eingerichtet ist, erscheint eine Aufforderung, den PC neu zu starten. Klicken [Fertigstellen], um Ihren Rechner neu zu starten. Vorsicht Das Setup kann möglicherweise nicht alle DVC Einrichtungen installieren. Nachdem Sie die Original-Software eingerichtet haben, stecken Sie das DVC Kabel in die Anschlussbuchse Ihres PC.

  • Page 95: Dvcs Usb Treiber

    JVC ORIGINAL SOFTWARE UND SYSTEMAPPLIKATIONEN DVCs USB Treiber Die DVC Verbindung und der USB Treiber, der eingerichtet werden soll, sind je nach DVC Modell, das Sie benutzen, verschieden. Bezüglich Einzelheiten, siehe DVC Bedienungshandbuch. 1. Verbinden Sie die DVC mit dem USB Anschluss Ihres PC.

  • Page 96: Cc Converter

    CC Converter Dieses ist ein Klangbearbeitungs-System, das von JVC für Audio-Applikationen entwickelt wurde. Es reproduziert die Klangfarbe des Originalsounds von höchster Qualität. Der CC Converter arbeitet als Systemfilter, so dass der Effekt ungeachtet des Abspielprogrammes erzielt wird. Zum Ein- oder Ausschalten des Effekts oder zur Änderung des Effektniveaus: 1.
  • Page 97 JVC ORIGINAL SOFTWARE UND SYSTEMAPPLIKATIONEN Die folgenden Menü-Optionen sind nur anwählbar, wenn Sie die “Aktiviert” Option angewählt haben. Hinweise zu den Klangbearbeitungs-Effektmodi Die folgenden drei Effektmodi stehen zur Auswahl. Jeder Modus besitzt die unten beschriebenen besonderen Merkmale, die sich nach dem jeweils anzuhebenden Frequenzbandmuster richten.

  • Page 98: Pd-Ts-Decoder

    • Info über CC Converter Zeigt die CC Converter-Version und weitere Information. Klicken Sie auf [OK], um das angezeigte Fenster zu schließen. • Beenden Verlässt den CC Converter. Der CC Converter-Status, den Sie jetzt eingestellt haben, wird gehalten. Das Programm kann aus dem Startmenü neu gestartet werden. * Um die CC Converter-Einstellung zu ändern und den neuen Status zu speichern, klicken Sie auf [Beenden].

  • Page 99: Easy Network Changer

    JVC ORIGINAL SOFTWARE UND SYSTEMAPPLIKATIONEN Easy Network Changer Easy Network Changer ist ein Hilfsprogramm, mit dem Sie Ihre Netzwerkeinstellungen schnell und einfach ändern können. Mit diesem Programm haben Sie die Möglichkeit, eine Vielfalt von Profilen zu registrieren, in denen die Netzwerkeinstellungen für zu Hause, für Ihr Büro oder für andere Netzwerkstandorte definiert sind.

  • Page 100: Bootable Cd Creator (Bcdc)

    Bootable CD Creator (BCDC) Die Wiederherstellungs-CDs können Sie mit Bootable CD Creator (BCDC) erstellen. 1. Um die wechselbaren Wiederherstellungs-CDs mit Bootable CD Creator (BCDC) zu erstellen, verbinden Sie das DVD-ROM & CD-R/RW-Laufwerk mit dem MP-XP741. 2. Wenn das DVD-ROM & CD-R/RW-Laufwerk erkannt wurde, klicken Sie auf [Start] [ [Alle Programme] [ [BCDC SE], um BCDC zu starten.

  • Page 101: Standard-Applikationen

    Sie wertvolle Erinnerungsbilder bequem auf einem Fernsehschirm oder PC-Monitor betrachten können. Vorsicht • Die Modellnummern der kompatiblen DVCs von JVC finden Sie auf der Website (hinterer Umschlag). • Die Funktionen zur Erstellung von DVD-Videos werden unterstützt, wenn sie aktualisiert werden.
  • Page 102 • RealOne Player Kann eine Videodatei wiedergeben. Der RealOne Player kann einige Videodateien wiedergeben, die vom Windows Media Player (im Microsoft Windows XP enthalten) nicht unterstützt werden. • PINNACLE STUDIO 9 SE Videobearbeitungs-Software für das Breitbild-Zeitalter. Mit dieser Software können Sie bewegte Bilder oder Standbilder von einem Digital-Camcorder oder einer Digitalkamera über IEEE 1394 I/F (i.LINK) übertragen.

  • Page 103: Neuinstallation Der Standard-Applikation

    JVC ORIGINAL SOFTWARE UND SYSTEMAPPLIKATIONEN Neuinstallation der Standard-Applikation Sie können eine Standard-Applikation neu einrichten, wenn Sie die Applikations-CD-ROM benutzen. (Das optionale CD-ROM Laufwerk wird dazu benötigt.) Wenn Sie versehentlich eine Standard-Applikation gelöscht haben, können Sie diese von der Applikations-CD-ROM wieder installieren. Bezüglich Einzelheiten, siehe “readme.txt” Datei auf der Applikations-CD-ROM .

  • Page 104: Navigieren Sie In Der Welt Des Internets

    NAVIGIEREN SIE IN DER WELT DES INTERNETS!

  • Page 105: Anschluss An Das Internet

    NAVIGIEREN SIE IN DER WELT DES INTERNETS! ANSCHLUSS AN DAS INTERNET Möglicherweise werden Sie sich mit einem Internet Serviceanbieter in Verbindung setzen. Lesen Sie bitte die entsprechende Dokumentation. Mit einem Internet Serviceanbieter einen Vertrag abschließen Ein Internet Serviceanbieter (ein Unternehmer oder eine Organisation, die für die Internetverbindung und damit verbundene Dienstleitungen sorgen) wird im allgemeinen als “Anbieter”...

  • Page 106: Verbindung Mit Der Telefonleitung Und Modem Einrichtung

    Verbindung mit der Telefonleitung und Modem Einrichtung Mit dem eingebauten Modem und mitgelieferten Telefon-Anschlusskabel können Sie durch einfaches Verbinden Internet und e-Mail aufrufen. 1. Stecken Sie das beiliegende Telefon-Anschlusskabel in die Modembuchse Ihres Rechners, bis es einrastet. Achten Sie dabei auf die korrekte Position. Telefon-Anschlusskabel 2.
  • Page 107 NAVIGIEREN SIE IN DER WELT DES INTERNETS! 3. Modem-Einrichtung 1 Auf [Start] und [Systemsteuerung] in dieser Reihenfolge klicken. 2 Auf [Drucker und andere Hardware] klicken. 3 Auf [Telefon- und Modemoptionen] klicken. 4 Wenn der Bildschirm “Standortinformationen” erscheint, tragen Sie eine Ortskennzahl in das Feld “Ortskennzahl”...

  • Page 108: Einrichten Der Internetverbindung

    Einrichten der Internetverbindung Benutzen Sie die folgenden Anleitungen, um Ihren Rechner an das Internet anzuschließen. Dieses Setup-Beispiel benutzt das eingebaute Modem Ihres Rechners und den Microsoft Internet Ex- plorer (IE) für die Internetverbindung. Wenn Sie bereits einen Vertrag mit einem Anbieter haben, können Sie die Internetverbindung manuell mit folgender Prozedur einrichten.
  • Page 109 NAVIGIEREN SIE IN DER WELT DES INTERNETS! 3. Den Punkt [Verbindung mit dem Internet herstellen] auswählen und [Weiter] klicken. Der Bildschirm “Vorbereitung” wird erscheinen. 4. Den Punkt [Verbindung manuell einrichten] auswählen und [Weiter] klicken. Der Bildschirm “Internetverbindung” wird erscheinen. 5. Die Option [Verbindung mit einem DFÜ-Modem herstellen] klicken und auf [Weiter] klicken.
  • Page 110 7. Bitte die Telefonnummer eingeben und [Weiter] klicken. Der Bildschirm “Internetkontoinformationen” wird erscheinen. 8. Tragen Sie den Benutzernamen und das Kennwort ein (und tragen das Kennwort zur Bestätigung nochmals ein) und klicken auf [Weiter]. Der Bildschirm “Fertigstellen des Assistenten” wird erscheinen. 9.
  • Page 111 NAVIGIEREN SIE IN DER WELT DES INTERNETS! Ratschläge Wenn Sie die DNS Server-Adresse einrichten müssen, befolgen Sie die Schritte 10 bis 20. Sie werden die DNS Server-Adressen (primäre DNS und sekundäre DNS) für einige Anbieter einrichten müssen. Wenn die DNS Server-Adressen auf den vom Anbieter gesandten Dokumenten angegeben sind, müssen Sie diese einrichten.
  • Page 112 15. Auf [Netzwerk] klicken. 16. Auf [Internetprotokoll (TCP/IP)] und [Eigenschaften] klicken. Der Bildschirm “Eigenschaften von Internetprotokoll (TCP/IP)” wird erscheinen. 17. Auf [IP-Adresse automatisch beziehen] klicken, auf [Folgende DNS-Serveradressen verwenden] klicken und die DNS Server-Adresse eintragen, die auf dem vom Anbieter gesandten Dokument gedruckt ist. 18.

  • Page 113: Mit Dem Internet Verbinden

    NAVIGIEREN SIE IN DER WELT DES INTERNETS! Mit dem Internet verbinden Nachdem Sie die “Einrichten der Internetverbindung” Prozedur (Seiten 39 bis 43) abgeschlossen haben, können Sie sich mit dem Internet verbinden. Gehen Sie dabei folgendermaßen vor. 1. Auf [Start] und [Internet] am linken oberen Ende des Menüs klicken. Der Internet Explorer wird gestartet und der “DFÜ-Verbindung”-Bildschirm wird erscheinen.

  • Page 114: Beenden Der Internetverbindung

    Beenden der Internetverbindung Wenn Sie mit dem Internet verbunden sind, werden die Benutzung der Telefonleitung und der Zugang zum Anbieter berechnet. Trennen Sie die Verbindung zum Internet wie folgt, wenn Sie die Internetnutzung beendet haben. • Schließen Sie den IE mit [x]. Wenn das Dialogkästchen “Automatische Trennung” erscheint, auf [Verbindung trennen] klicken.

  • Page 115: Auf Eine Webseite Zugreifen

    NAVIGIEREN SIE IN DER WELT DES INTERNETS! Auf eine Webseite zugreifen Es gibt eine Menge Webseiten. Sie können auf eine Webseite zugreifen, indem Sie den Internet Explorer von Microsoft Ihres Rechners benutzen. Im Folgenden werden Ihnen drei typische Wege gezeigt, auf eine Webseite zuzugreifen. Bevor Sie die folgende Schritte beginnen, verbinden Sie Ihren Rechner mit dem Internet, indem Sie “Mit dem Internet verbinden”...

  • Page 116: Popup-Blockierung

    POPUP-BLOCKIERUNG Nach einem Website-Wechsel kann das Fenster “Informationsleiste” mit der folgenden Meldung in der Informationsleiste erscheinen: “Ein Popup wurde blockiert. Klicken Sie hier, um dieses Popup oder zusätzliche Optionen anzuzeigen.” Informationsleiste Informationsleisten- fenster Klicken Sie auf [OK] im Fenster „Informationsleiste“, und dann auf [x] in der oberen rechten Ecke der Informationsleistenmeldung, um die Website anzuzeigen.

  • Page 117: Versenden Von E-Mail

    NAVIGIEREN SIE IN DER WELT DES INTERNETS! VERSENDEN VON E-MAIL Zur Verwendung von e-Mail müssen Sie die e-Mail Software einrichten. Einrichten der e-Mail Software Unter Benutzung von Outlook Express, der auf Ihrem Rechner installiert ist, richten Sie die e- Mail Übertragung ein. Ratschläge Bitte halten Sie die Unterlagen, die Sie von Ihrem Internetdienstanbieter bekommen haben zur Hand.
  • Page 118 3. Tragen Sie Ihre E-Mail Adresse im Feld “E-Mail-Adresse” ein und klicken auf [Weiter]. Der Bildschirm “Namen der E-Mail-Server” wird erscheinen. 4. “Posteingangsserver [POP3, IMAP oder HTTP]” und “Postausgangsserver [SMTP]” eintragen und auf [Weiter] klicken. Normalerweise geben Sie “POP3” als “Der Posteingangsserver ist ein Server”...
  • Page 119 NAVIGIEREN SIE IN DER WELT DES INTERNETS! 5. “Kontoname” und “Kennwort” eintragen und auf [Weiter] klicken. Der Bildschirm “Installation beendet” wird erscheinen. 6. Auf [Fertig stellen] klicken. Der Bildschirm “Installation beendet” wird geschlossen und Outlook Express wird gestartet. Das Setup für die E-Mail Software ist vollständig. 7.

  • Page 120: E-Mails Senden Und Empfangen

    e-Mails senden und empfangen Mit Hilfe des Programms Outlook Express, können Sie E-Mails schreiben, versenden und empfangen. Zur Verwendung des Programms beachten Sie bitte die nachstehende Anleitung. Übertragung Sich mit dem Anbieter Verbindung zum Anbieter verbinden. trennen. Schreiben Lesen (Eine Antwort auf eine e-Mail Nachricht schreiben) 1.
  • Page 121 NAVIGIEREN SIE IN DER WELT DES INTERNETS! 3. Eine Nachricht schreiben. Die e-Mail Adresse eingeben Nachrichten-Überschrift eingeben Den Nachrichtentext hier eingeben Empfänger: Die e-Mail Adresse des Empfängers eingeben. (Geben Sie zuerst Ihre e-Mail Adresse an, um die e-Mail Übertragung zu testen.) Überschrift: Nachrichten-Überschrift eingeben.
  • Page 122 7. Um die erhaltenen Nachrichten durchzusehen, klicken Sie auf dem Bildschirm auf [Posteingang]. Die empfangenen e-Mail Nachrichten werden angezeigt. 8. Um Outlook Express zu beenden, klicken Sie auf [x] auf der rechten oberen Seite des Bildschirms. Vorsicht • Trennen Sie Ihren Computer vom Internet, nachdem Sie e-Mail geschickt haben oder den Zugriff auf eine Webseite beendet haben.
  • Page 123 MEMO...

  • Page 124: Bedienung

    BEDIENUNG...

  • Page 125: Zeigevorrichtung Benutzen

    BEDIENUNG Zeigevorrichtung benutzen Die Zeigevorrichtung erlaubt Ihnen, den Maus-Zeiger auf dem Bildschirm zu bewegen. Sie können den Maus-Zeiger bewegen, indem Sie den Trackpoint Stick und drei Tasten in ähnlicher Weise wie die Maus benutzen. Mauszeiger Linke Taste Bildlauftaste Trackpoint-Stick Rechte Taste •...
  • Page 126 • Ziehen Benutzen Sie diese Funktion, um ein Icon oder eine Datei zu bewegen. Dafür müssen Sie ein Icon oder eine Datei wählen, die linke Taste bis zur gewünschten Position halten und die Taste loslassen. Bemerkungen In der Standardeinstellung ist das Zeigegerät unter “Eigenschaften von Maus” eingestellt. Um die Einstellung zu ändern, fahren Sie [Systemsteuerung] ¥...

  • Page 127: Bedienung Der Tastatur

    BEDIENUNG Bedienung der Tastatur Hot Keys benutzen Sie können die farbigen Hot Keys der Tastatur Ihres Rechners benutzen. Halten Sie die Fn Taste nach unten und drücken eine der Hot Keys, um den Befehl auszuführen. Liste der Hot Keys Vermindert die Helligkeit des Bildschirms. Verwenden Sie diesen Befehl, um den Helligkeitsgrad zu reduzieren, wenn Ihr Bildschirm zu hell ist.
  • Page 128 Falls sich eine Tastenkappe gelöst hat Falls sich eine Tastenkappe von der Tastatur gelöst hat, gehen Sie wie nachstehend erläutert vor, um die Kappe wieder anzubringen. • Anbringen der Kappe der Eingabetaste, linken Umschalttaste oder Leertaste 1 Ziehen Sie den abgetrennten Drahtstab heraus, und passen Sie ihn wie in der Abbildung unten gezeigt in die beiden Vorsprünge ein.
  • Page 129 MEMO...

  • Page 130: Bedienung Der Hardware

    BEDIENUNG DER HARDWARE...

  • Page 131: Einen Externen Monitor Verwenden

    BEDIENUNG DER HARDWARE Einen externen Monitor verwenden Zum Anschluss eines externen Monitors an Ihren Computer benutzen Sie bitte das Adapterkabel. Einen externen Monitor verbinden Wenn Sie einen externen Monitor mit Ihrem Rechner verbinden, kann dieser wie ein normaler Desktop-PC verwendet werden. Der Monitor wird benutzt, indem man ihn nur mit dem Anschlusskabel des externen Monitors verbindet.

  • Page 132: Verbindung Mit Einem Netzwerk

    Verbindung mit einem Netzwerk Mit der Netzwerk-Funktion können Sie sich mit einem Netzwerk in Ihrem Büro oder zu Hause zwecks der Übermittlung von Daten verbinden und auch auf das Internet zugreifen. Bitte konsultieren Sie zur Erstellung einer Intranet-Verbindung einen Systemverwalter in Ihrer Firma. Eine Verbindung mit einem Netzwerk setzt Folgendes voraus: •...
  • Page 133 BEDIENUNG DER HARDWARE 4 Auf das Symbol [LAN-Verbindung] zweimal klicken. Der “Status von LAN-Verbindung”-Bildschirm wird erscheinen. 5 Klicken Sie auf [Eigenschaften]. Der “Eigenschaften von LAN-Verbindung”-Bildschirm wird erscheinen. 6 Klicken Sie zweimal auf [Internetprotokoll (TCP/IP)]. Der “Eigenschaften von Internetprotokoll (TCP/IP)”-Bildschirm wird erscheinen. 7 Wählen Sie die Optionsfelder für “Folgende IP-Adresse verwenden”...
  • Page 134 6 Falls die Netzwerkassistent-Verbindung unterbrochen wird, erscheint das Fenster “Es wurde ermittelt, dass Netzwerkhardware vom Computer entfernt wurde.”. Wählen Sie unter “Verbindungen” im Fenster eine der folgenden Optionen, und klicken Sie dann auf [Weiter]. a) Wenn die zu verwendende Verbindung angezeigt wird, wählen Sie die Verbindung an, so dass sie hervorgehoben wird.
  • Page 135 BEDIENUNG DER HARDWARE • Prüfung der MAC-Adresse Prüfen Sie die MAC-Adresse auf der internen LAN-Karte wie folgt. Wichtig Zur Prüfung der MAC-Adresse muss eine LAN (Lokaler Bereich)-Verbindung auf dem [Netzwerkverbindungen]-Bildschirm eingestellt werden. 1 Klicken Sie auf [Start] und [Systemsteuerung]. 2 Klicken Sie auf [Netzwerk- und Internetverbindungen]. 3 Klicken Sie auf [Netzwerkverbindungen].
  • Page 136 5 Auf [LAN-Verbindung] zweimal klicken. Der “Status von LAN-Verbindung”-Bildschirm wird erscheinen. 6 Klicken Sie auf [Netzwerkunterstützung] und dem Knopf [Details...]. Der “Netzwerkverbindungsdetails”-Bildschirm wird erscheinen. 7 Die MAC-Adresse wird als “Physikalische Adresse” auf der Liste angezeigt.

  • Page 137: Netzwerkverbindungen Unter Verwendung Eines Drahtlosen Lan

    BEDIENUNG DER HARDWARE Netzwerkverbindungen unter Verwendung eines drahtlosen LAN Der Rechner ist mit drahtlosen LAN-Funktionen ausgestattet. Sie können von jedem Ort innerhalb des drahtlosen Datenkommunikationsbereichs eine Verbindung zu einem LAN-System herstellen, um auf das Internet zuzugreifen oder E-Mail- Nachrichten zu versenden bzw. zu empfangen. Bei Nutzung eines drahtlosen LAN-Zugriffspunkts (im PC-Fachhandel erhältlich), der an ein ADSL-Modem (im PC-Fachhandel erhältlich) angeschlossen ist, können Sie von mehreren Rechnern aus auf Breitband-Umgebungen zugreifen.
  • Page 138 Arten von drahtlosen lokalen Netzwerken • AdHoc-Modus In diesem Modus werden Daten direkt zwischen Computern übertragen. Dieser Modus eignet sich für drahtlose Netzwerke, in denen Daten zwischen mehreren Laptops übertragen werden. Dabei wird die Arbeitsgruppen-Einstellung “Peer-zu-Peer” aktiviert, die für eine gleiche Handhabung aller Laptops sorgt.
  • Page 139 BEDIENUNG DER HARDWARE 3. Klicken Sie auf “Verfügbare Drahtlosnetzwerke anzeigen” im Kontextmenü. Das Fenster “Drahtlosnetzwerk auswählen” wird angezeigt. 4. Klicken Sie auf den zu verbindenden Zugriffspunkt, und dann auf [Verbinden]. Warten Sie, bis das Fenster “Drahtlosnetzwerkverbindung” angezeigt wird. Hinweis Falls der Administrator Sicherheitseinstellungen für den Zugriffspunkt durchgeführt hat, lesen Sie Seite 75.
  • Page 140 5. Geben Sie den für den Zugriffspunkt registrierten Code in die Felder “Netzwerkschlüssel” und “Netzwerkschlüssel bestätigen” ein, und klicken Sie dann auf [Verbinden]. Dadurch wird die Verbindung mit dem Zugriffspunkt hergestellt, und “Verbindung hergestellt ” wird angezeigt. 6. Klicken Sie auf oben rechts im Fenster, um das Fenster “Drahtlosnetzwerk auswählen”...
  • Page 141 BEDIENUNG DER HARDWARE Stellen Sie die IP-Adresse ein, die von dem drahtlosen LAN benutzt wird. 1 Doppelklicken Sie auf das Symbol [Drahtlose Netzwerkverbindung] in der Taskleiste. Der Bildschirm [Drahtlose Netzwerkverbindung] wird angezeigt. 2 Klicken Sie auf die Schaltfläche “Erweiterte Einstellungen ändern” auf der linken Seite des Fensters.
  • Page 142 3 Klicken Sie am Bildschirm [Eigenschaften von Drahtlose Netzwerkverbindung] auf die Registerkarte [Allgemein], und klicken Sie auf [Internetprotokoll (TCP/IP)], um das Internetprotokoll auszuwählen. Ein ähnlicher Bildschirm wie der folgende wird angezeigt. 4 Klicken Sie auf die Schaltfläche [Eigenschaften]. Der folgende Bildschirm [Eigenschaften von Internetprotokoll (TCP/IP)] wird angezeigt. Wechseln Sie zur nächsten Seite...
  • Page 143 BEDIENUNG DER HARDWARE 5 Verwenden Sie das folgende Beispiel als Referenz, und wählen Sie die Einstellungen für das drahtlose Netzwerk passend zu der Anwendung aus. Drahtlose Netzwerkverbindung über einen öffentlichen drahtlosen LAN-Dienst: Bei öffentlichen drahtlosen LAN-Diensten ist es üblich, dass die zu aktivierenden IP- Adressen mit der DHCP-Server-Funktion automatisch zugewiesen werden.
  • Page 144 Sicherheitseinstellungen für drahtloses LAN Ratschläge Um Abhören und unberechtigtes Eindringen zu unterbinden, ist ggf. für jeden Zugriffspunkt ein Netzwerkschlüssel (WEP) eingerichtet. Je nach Zugriffspunkt wurde möglicherweise eine WPA-Einstellung mit erhöhter Sicherheitsstufe festgelegt. Wenn ein Netzwerkschlüssel eingerichtet ist, geben Sie diesen ein. WPA : D i e s e A b k ü...
  • Page 145 BEDIENUNG DER HARDWARE 3. Klicken Sie am Bildschirm [Eigenschaften von Drahtlose Netzwerkverbindung] auf die Schaltfläche [Drahtlosnetzwerke]. 4. Klicken Sie auf die Schaltfläche [Hinzufügen] auf dem Bildschirm.
  • Page 146 5. Stellen Sie die entsprechenden Optionen ein, und klicken Sie auf [OK]. Beispiel 1) Entfernen Sie aus dem Kontrollkästchen “Schlüssel wird automatisch bereitgestellt” das Häkchen. 2) Wählen Sie “Netzwerkauthentifizierung”. 3) Wählen Sie “Datenverschlüsselung”. 4) Geben Sie den “Netzwerkschlüssel” ein. Bei 64-Bit-WEP kann ein Schlüssel mit bis zu fünf alphanumerischen Zeichen (oder 10 Zeichen im Hexadezimalformat) eingegeben werden.

  • Page 147: Prüfung Der Batterieladung

    BEDIENUNG DER HARDWARE Prüfung der Batterieladung Auf dem “Eigenschaften von Energieoptionen”-Bildschirm auf [Energieanzeige] klicken. Es wird der derzeitige Batteriestand angezeigt. 1. Klicken Sie auf den Schaltflächen [Start] und [Systemsteuerung]. 2. Klicken Sie auf [Leistung und Wartung]. 3. Klicken Sie auf [Energieoptionen]. Es wird der [Eigenschaften von Energieoptionen]-Bildschirm erscheinen.

  • Page 148: Stromspar-Modus

    Stromspar-Modus Gemäß der Betriebsvorschriften des Internationalen Energy Star Programms geht dieses Gerät auf den Stromspar-Modus über, nachdem es für einen bestimmten Zeitraum nicht bedient wurde. Auf [Energieschemas] auf dem “Eigenschaften von Energieoptionen”-Bildschirm (Seite 78) kann der Zeitraum, nach Ablauf dessen das Gerät in den Stromspar-Modus umschaltet, eingegeben werden.
  • Page 149 BEDIENUNG DER HARDWARE • System Stand-By Status Die Batterie wird während sich der Rechner im System Stand-By Status befindet entladen. Als Resultat können ungespeicherte Daten verloren gehen und das System kann möglicherweise nicht neu starten. Versichern Sie sich, dass der Rechner ausgeschaltet wird, wenn dieser für längere Zeit nicht benutzt wird.

  • Page 150: Erhöhen Der (Optionalen) Speicher-Kapazität

    • Dieser Computer enthält empfindliche Komponenten. Falls die Speichererweiterung oder der Computer durch den Einbau beschädigt wird, wird dies nicht von der Garantie übernommen. Im Zweifelsfall setzen Sie sich bitte mit Ihrem Fachhändler oder dem JVC Service in Verbindung. •...
  • Page 151 Achtung: Nachfolgende Anleitung richtet sich ausschließlich an geschultes Fachpersonal. Wir empfehlen ausdrücklich die Aufrüstung des Speichers durch den JVC Service vornehmen zu lassen. Beachten Sie das bei unsachgemäßen Einbau der Speichererweiterung, oder Verwendung falscher Speicherbausteine das Gerät beschädigt werden kann. Diese Beschädigungen werden nicht von der Garantie übernommen.
  • Page 152 1) Einbau der Speicherplatine 1 Prüfen Sie die genauen Anweisungen zur Montage der Speicherplatine (durch Beachten der eingekerbten Fläche). 2 Richten Sie die Speicherplatine aus und lassen Sie sie in ihre Einfassung gleiten. 3 Drücken Sie die Speicherplatine, bis sie einrastet, aber wenden Sie keine übermäßige Kraft an. Vorsicht Wenn das Einrasten der Speicherplatine schwierig ist, vergewissern Sie sich, dass die Platine richtig eingeführt wurde.
  • Page 153 BEDIENUNG DER HARDWARE Prüfen der zusätzlichen Speicherplatine Befolgen Sie die folgende Anleitung, um die Speicherplatinen-Installierung zu prüfen. 1. Schalten Sie Ihren Rechner ein und starten Sie Windows. 2. Auf [Start] klicken und [Systemsteuerung] wählen. 3. Auf [Leistung und Wartung] Icon klicken. 4.

  • Page 154: Anwendung Des Selbstdiagnose-Tools Ultrapost

    CardBus, FireWire und drahtloses Netz. Um die Funktionen zu überprüfen, führen Sie die folgenden Schritte aus. 1. Schalten Sie den PC ein, und drücken Sie [F11], sobald das JVC-Logo angezeigt wird. 2. Wenn die Anzeige “Please select boot device:” (Startgerät auswählen) angezeigt wird, drücken Sie die Taste [∫], wählen Sie “UltraPOST”, und drücken Sie [...
  • Page 155 MEMO...
  • Page 156 SYSTEM WIEDERHERSTELLUNG (RECOVERY)

  • Page 157: System Wiederherstellung (Recovery)

    2. Bevor Sie die System-Wiederherstellung starten Folgendes erklärt die Vorbereitungsschritte zur System-Wiederherstellung. • Sollte das Problem auch nach der Wiederherstellung weiterhin bestehen, setzen Sie sich bitte mit dem JVC-Service in Verbindung. • Zur System-Wiederherstellung ausschließlich die mitgelieferte Software verwenden. Keinesfalls Fremdsoftware einsetzen.

  • Page 158: System-Wiederherstellungs-Prozedur

    3. System-Wiederherstellung Führen Sie das Wiederherstellungsprogramm aus, um die Informationen auf der Festplatte wiederherzustellen. Das Wiederherstellungsprogramm bringt sowohl Ihren Rechner als auch alle Anwendungen zurück in den Zustand der Werkseinstellung. Wenn Sie die Anwendungs- Software separat installieren möchten, laden Sie diese von der Anwendungs CD-ROM. (Siehe “Neuinstallation der Standard-Applikation”...
  • Page 159 SYSTEM WIEDERHERSTELLUNG (RECOVERY) 4. Die System-Wiederherstellung wird gestartet und ihr Fortschritt kann auf dem Bildschirm verfolgt werden. 5. Nachdem die System-Wiederherstellung abgeschlossen ist, erscheint die Nachricht “Bitte schalten Sie das Geraet aus und starten es neu”. Starten Sie Ihren Rechner neu.

  • Page 160: Wiederherstellungsverfahren Mit Wiederherstellungs-Cd (Bcdc)

    1. Schließen Sie das CD-ROM-Laufwerk (MP-CDX1E) bzw. das DVD-ROM- Laufwerk (MP-WDX2E) (optional) an das Gerät an. 2. Schalten Sie das Gerät ein, und halten Sie [F11] gedrückt, während das JVC- Logo angezeigt wird. 3. Wenn “Please select boot device” angezeigt wird, legen Sie die erste mit BCDC erzeugte Wiederherstellungs-CD in das Laufwerk ein, drücken Sie...
  • Page 161 SYSTEM WIEDERHERSTELLUNG (RECOVERY) Hinweise • Falls der Datenträgername “data” und der Partitionstyp der logischen Partition nicht geändert werden, ist es möglich, die Wiederherstellung im Modus [C] durchzuführen, während die Daten auf Laufwerk D unverändert bleiben. • Falls der Bereichstyp während der Wiederherstellungsausführung auf Grundpartition gesetzt wird, wird die “data”-Partition zu einer verborgenen Partition, und alle auf der Grundpartition gespeicherten Daten gehen verloren.
  • Page 162 FRAGEN & ANTWORTEN...

  • Page 163: Fragen & Antworten Fragen & Antworten

    Rechner beschädigt ist, führen Sie die relevanten Schritte zur Störungssuche aus dem Abschnitt Fragen & Antworten durch. Wenn Fragen & Antworten Ihnen nicht hilft Setzen Sie sich mit uns in Verbindung. Wenden Sie sich an das JVC Support auf Seite 81. Spannungsversorgung Der Computer lässt sich nicht einschalten. Folgendes prüfen.

  • Page 164: Start Und Betrieb Von Microsoft Windows

    Start und Betrieb von Microsoft Windows Ein Programm hängt und lässt sich nicht mehr bedienen. Die auf Ihrem Rechner geladenen Anwendungen können zwangsweise wie folgt verlassen werden. Wichtig Wenn Anwendungen zwangsweise mit diesem Verfahren abgebrochen werden, gehen ungespeicherte Daten verloren. Zwangsweiser Abbruch einer Anwendung 1.
  • Page 165 Computer mit nur den Mindestfunktionen startet. Zum Starten des Rechners im “Abgesicherter Modus” das folgende Verfahren verwenden. 1. Den Rechner einschalten. 2. Sobald der JVC-Logo erscheint, die F8 -Taste festhalten. Ratschläge Wenn die F8 -Taste zu spät gedrückt wird, versucht Windows normal zu starten.

  • Page 166: Anzeige

    Anzeige Der Rechner ist eingeschaltet, aber es wird nichts auf dem Bildschirm angezeigt. Wenn das Bild während des Betriebs ausfällt, muss folgendes geprüft werden. • Wenn die Betriebskontrolle leuchtet. • Den Stick bewegen oder eine Taste auf der Tastatur drücken, um zu prüfen, ob die Energiespar-Funktion aktiviert ist.

  • Page 167: Benutzung Des Internets

    FRAGEN & ANTWORTEN Benutzung des Internets Es kann nicht gewählt werden. Den Anschluss prüfen. • Prüfen, ob das Telefonkabel angeschlossen ist. Wenn Sie die Meldung “Kein Freizeichen” sehen, muss der Anschluss zwischen der Einheit und dem Modulanschluss an der Wand geprüft werden. Das Kabel bis zum Einrasten einschieben.
  • Page 168 Der Rechner wählt, aber es wird kein Anschluss hergestellt. Die Wähl-Einstellungen prüfen. • Prüfen, ob die Wählart (Ton oder Puls) korrekt für Ihre Telefonleitung eingestellt ist. Für Prüf- und Konfigurierungs-Verfahren, siehe “3. Modem-Einrichtung” auf Seite 38. • Wenn kein Anschlussbetrieb stattfindet muss die Ziel-Einstellung geprüft werden. Prüfen Sie mit dem folgenden Verfahren die Einstellung für den Anschluss bei Ihrem Internet Dienstleister (ISP) oder Netzwerk.
  • Page 169 FRAGEN & ANTWORTEN Der Rechner wählt, aber es wird keine Verbindung hergestellt. Folgendes prüfen. • Prüfen Sie den Benutzernamen und das Passwort. Beziehen Sie sich auf die von Ihrem ISP zugesandten Unterlagen für Benutzernamen und Passwörter. • Das interne Modem wählt, aber es wird keine Verbindung hergestellt. Es könnte eine Störung am Anschlusspunkt bestehen.

  • Page 170: Drahtloses Lan

    Drahtloses LAN Datenkommunikation ist nicht möglich. Folgendes prüfen. • Handelt es sich bei dem Gerät, das als das andere der Kommunikationsverbindung dient, um ein zur Datenkommunikation mit dem Computer fähiges Gerät? Das drahtlose LAN kann zwar mit verschiedenen Kommunikationssystemen arbeiten, doch ist eine Datenkommunikation nur dann möglich, wenn das gleiche System auf beiden Seiten verwendet wird.

  • Page 171: Batterie

    FRAGEN & ANTWORTEN 4. Deaktivieren Sie das Kontrollkästchen “QoS-Paketplaner”. 5. Klicken Sie auf [OK]. 6. Starten Sie den Computer neu. Wie kann die MAC-Adresse überprüft werden? Um die MAC-Adresse des drahtlosen LAN des Computers zu überprüfen, gehen Sie wie folgt vor. * Bevor die MAC-Adresse überprüft werden kann, muss die drahtlose Netzwerkverbindung unter [Netzwerkverbindungen] eingestellt werden.
  • Page 172 Der Akku entlädt sich schneller als gewöhnlich Um das “Wake-Up”-Signal aufrechtzuerhalten, wird auch im Standby-Modus ein angeschlossenes USB-Gerät mit Spannung versorgt. Möchten Sie das Gerät längere Zeit im Standby-Modus betreiben, so entfernen Sie bitte angeschlossene USB-Geräte. Der Akkupegel wird nicht korrekt angezeigt. Wenn der Akku durch einen neuen ersetzt wird oder der Akkupegel rasch abnimmt, führen Sie eine Auffrischung nach dem folgenden Verfahren durch.

  • Page 173: Sonstiges

    FRAGEN & ANTWORTEN Sonstiges Der Rechner ist heiß. Der Rechner kann bei längerer Benutzung warm werden, aber dies stellt kein Problem dar. Nicht die Belüftungsöffnungen, durch die die interne Hitze abgeführt wird, unten oder an den Seiten blockieren. Keine Tonwiedergabe Folgendes prüfen.
  • Page 174 Wichtig • Das BIOS-Kennwort kann nicht gelöscht werden, auch wenn Sie es vergessen haben. Zur zwangsweisen Löschung muss Ihr Rechner an den JVC-Service gesendet werden. • Zur Anzeige des BIOS Menüs muss der Rechner eingeschaltet und dann die Alt und F2 Tasten während der Anzeige des JVC-Logos gedrückt werden.
  • Page 175 MEMO...

  • Page 176: Anhang

    ANHANG...

  • Page 177: Support-Webseiten Der Anwendungsprogramme

    ANHANG Support-Webseiten der Anwendungsprogramme 1. ImageMixer 1.7 http://www.imagemixer.com (English Only) 2. Norton AntiVirus 2005 http://www.symantec.com/region/de/techsupp/index.html 3. PINNACLE STUDIO 9 SE http://www.pinnaclesys.com...

  • Page 178: Warenzeichen-Hinweis

    Warenzeichen-Hinweis 1. i.LINK bezieht sich auf IEEE1394-1995 und deren ausführliche technische Daten. i.LINK und das i.LINK-Logo sind Warenzeichen der Sony Corporation. 2. Microsoft, Windows, Windows Media sind Warenzeichen und eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. Der offizielle Name für Windows ist Microsoft Windows Operating System.

  • Page 179: Empfehlungen Zur Entsorgung Des Produkts

    ANHANG Empfehlungen zur Entsorgung des Produkts Empfehlungen zur Entsorgung des Produkts Achtung “Lithiumbatterien und Powerpacks sollen nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden bzw.,bei nicht vollständig entladenen Batterien, muß Vorsorge gegen Kurzschlüsse getroffen werden.” ●...

  • Page 180: Technische Daten

    Technische Daten Hauptgerät Modellname MP-XP741DE Microsoft Windows XP Professional (Built-in Service Pack 2) Prozessor Ultra Low Voltage Intel Pentium M processor Takt 1,1 GHz Bus Takt 400 MHz Cache Speicher 2 MB Chipsatz Intel 855GME Hauptspeicher Standard256MB/768MB max. (PC2700 DDR SDRAM)

  • Page 181: Technische Daten Des Drahtlosen Lan

    ANHANG *6 Die Kanäle 1 bis 11 (b/g-Modus) können von diesem drahtlosen LAN genutzt werden. Um das Gerät mit einem LAN-System oder mit dem Internet zu verbinden, ist zusätzlich zu dem drahtlosen LAN ein Zugriffspunkt erforderlich. Verwenden Sie ein Wi-Fi-zertifiziertes Gerät. *7 Es können nicht alle Funktionen der USB-unterstützten Geräte garantiert werden.

  • Page 182: Optionen (Separat Erhältlich)

    Netzgerät (MP-ACX2) Eingangsspannung Wechselstrom 100 bis 240 V`1,5 A, 50/60 Hz Ausgangsspannung Gleichstrom 19 V, 2,64 A Achtung: Das im Lieferumfang dieses PCs enthaltene Netzgerät und das spezielle Netzkabel sind nur für die Verwendung mit diesem PC geeignet. Verwenden Sie die Kabel nicht mit anderen PCs. Anderenfalls besteht Brandgefahr und die Gefahr elektrischer Schläge.
  • Page 185 VICTOR COMPANY OF JAPAN, LIMITED 0197 Dieses Gerät mit Radio-LAN ist für den Betrieb in der Bundesrepublik Deutschland und Österreich vorgesehen. In bestimmten Gebieten dieser Staaten unterliegt der Betrieb dieses Gerätes u.U. geographischen Einschränkungen. Der Betrieb im Freien ist u.U. auf bestimmte Frequenzen beschränkt und/oder bedarf einer Lizenz.

Table of Contents
