Insignia NS-19ED200NA14 Guía De Instalación Rápida

GUÍA DE
INSTALACIÓN
RÁPIDA
COMBO DE TELEVISOR LED de 19 y
24 pulg. y REPRODUCTOR DE DVD
NS-19ED200NA14 / NS-24ED200NA14
Gracias
por su compra de este televisor Insignia
de alta calidad. Esperamos que disfrute
de la calidad y abilidad de este
televisor por muchos años.
¡CONSULTE SU GUÍA DEL USUARIO
EN LÍNEA!
POWER
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga TV DVD
clic en Support & Service (Asistencia y
servicio). Ingrese el número de modelo en el
HOME
campo Manual, Firmware, Drivers & Product
CCD MTS/SAP
PICTURE AUDIO
MENU SETUP
Information (Guía, Firmware, Controladores &
Información del Producto),
y haga clic en .

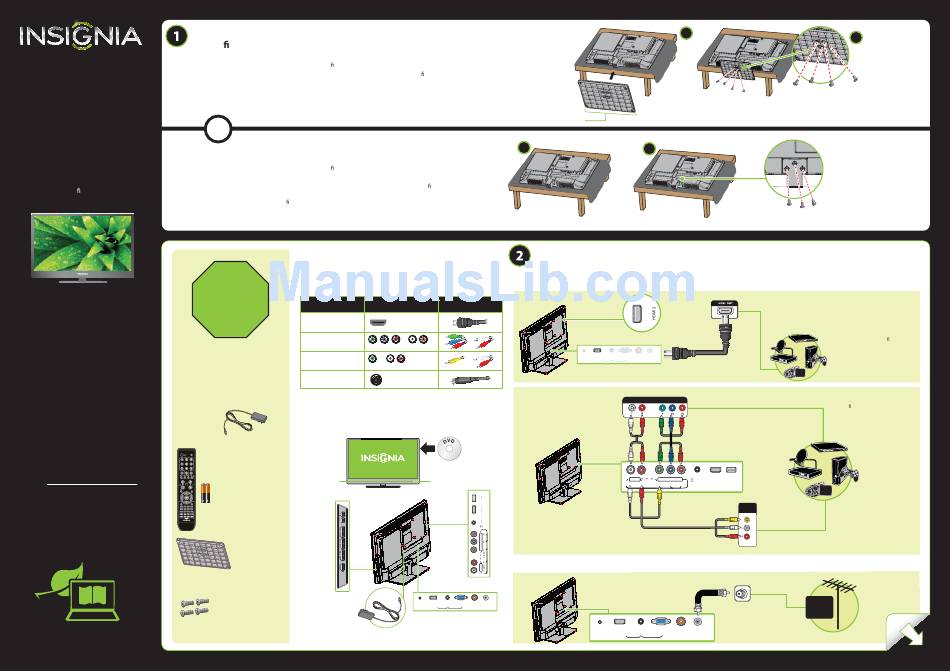

PARA EMPEZAR
¿Cómo jar la base a mi televisor?
(no para el montaje en pared)
Necesitará: Un destornillador Phillips y una super cie acolchonada para colocar el televisor.
A Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una super cie acolchonada y
limpia para proteger la pantalla de daños y rayones.
B Fije la base al televisor con los cuatro tornillos suministrados.
- O -
¿Cómo preparar mi televisor para montaje en pared?
(no se debe usar con una base de televisor)
Necesitará: Un destornillador Phillips y una super cie acolchonada para colocar el televisor.
A Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una super cie acolchonada y
limpia para proteger la pantalla de daños y rayones.
B Remueva los tres tornillos que jan la columna de la base a su televisor y extraiga la columna de la base.
Vea las instrucciones que vienen con el soporte de montaje en pared para la información de cómo montar
correctamente su televisor.
¿Qué cables tiene usted?
Su televisor cuenta con varias tomas para la conexión de otros
equipos. Para obtener un video de óptima calidad, conecte un equipo
¡CUIDADO!
a la mejor conexión disponible. Se debe usar el cable suministrado
No enchufe el cable de
con sus equipos.
alimentación hasta
CALIDAD DE VIDEO
que los otros equipos
sean conectados.
ÓPTIMA
MEJOR
BUENA
Accesorios incluidos
BUENA
Nota: se puede usar la toma HDMI 1/DVI para conectar un equipo con DVI a su televisor.
Cable de alimentación
Conecte un adaptador HDMI a DVI en un extremo del cable HDMI. El adaptador se
conecta a la toma DVI del equipo
Características
Vista frontal
INPUT
RECALL
Indicador de
HDMI VIDEO
encendido
Control remoto y dos
TV-MENU
pilas AAA
Vista posterior
INFO*
FAVORITE ZOOM
SLEEP CH-LIST
MENU TOP SUBTITLE
AUDIO
DVD
NS-RC05A-13
Base para
televisor
Tornillos B4
(longitud 18 mm) (4)
Nota: las ilustraciones no corresponden necesariamente al diseño de su televisor.
Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.
A
REALIZACIÓN DE LAS CONEXIONES
¿Cómo puedo mirar televisión (receptor de cable o satélite) o conectar un equipo tal como un
reproductor de DVD o de discos Blu-ray, una consola de videojuegos o una videocámara?
Usando un cable de HDMI
TIPO DE TOMA CONECTOR DEL CABLE (ÓPTIMA)
HDMI video/audio
Video de componentes y audio analógico
Video compuesto
Video/audio coaxial
Usando cables de componentes (MEJOR)
- O -
Usando un cable de AV (BUENA)
Sensor del control remoto
¿Cómo conectar mi televisor a una antena o una toma de TV por cable de pared?
PC / DVI
POWER H D M I 1 / D I V V G A DIGITAL
AUDIO IN ANT / CABLE
OUTPUT
A
Vista frontal
B
PC / DVI DIGITAL
POWER H D M I 1 / D I V V G A
AUDIO IN OUTPUT ANT / CABLE
AUDIO/VIDEO OUT
Opción de cable de componentes
AV IN COMPONENT IN / AUDIO OUT HDMI 2 USB
L - AUDIO - R VIDEO / Y P P
B R
PC / DVI
DIGITAL
POWER H D M I 1 / D I V V G A
ANT / CABLE
AUDIO IN OUTPUT
B
Tipo B4 (longitud 18 mm) (4 piezas)
Puertos de multiuso: se puede
enchufar cualquier equipo que usa
HDMI en la toma HDMI 1/DVI. Un
equipo con DVI debe estar conectado
a la toma HDMI 1/DVI. Re érase a las
instrucciones que vienen con su
equipo DVI para obtener más
información.
Nota: las tomas de video de
componentes y de AV están compartidas.
Esto signi ca que se puede conectar solo
un equipo de video de componentes o
de AV a la vez. Le sugerimos usar HDMI si
su equipo lo admite.
AUDIO/VIDEO Nota: conecte el conector amarillo del
OUT
cable de video a la toma verde de
VIDEO/Y en la parte posterior de su
Opción de cable de AV
televisor.
CABLE
VERSO
