Taylor 512 Instruction Manual

Digital infrared thermometer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

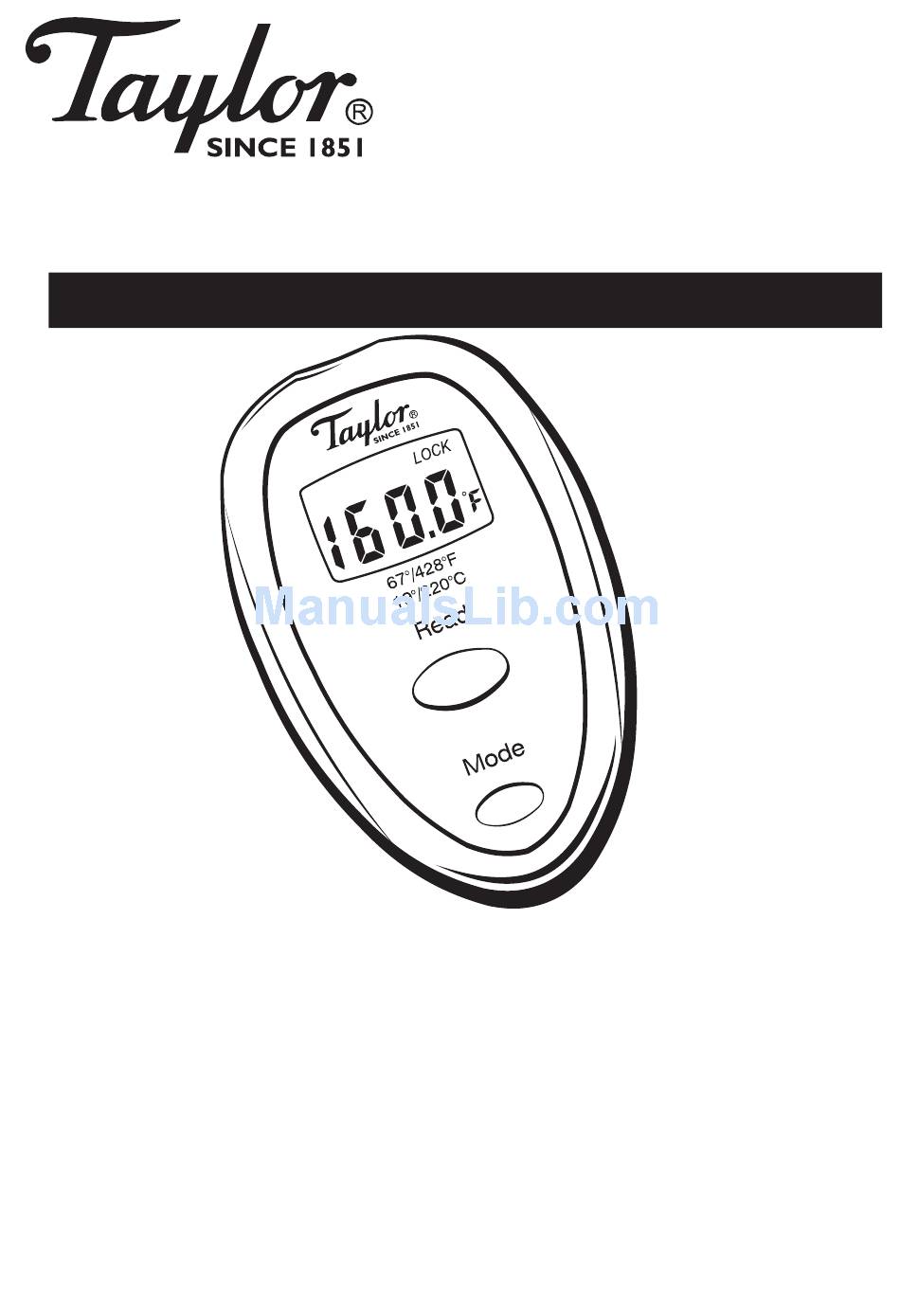

512
Digital
Infrared Thermometer
®
Leading the Way in Accuracy
Instruction Manual
Thank you for purchasing a Taylor® Connoisseur Digital
Infrared Thermometer. Your Thermometer is an example of
superior design and craftsmanship. This non-contact
thermometer will measure surface temperatures of foods
easily and instantly, which can help eliminate the danger of
cross-contamination. It can also measure surface
temperatures of grills, pans and other cooking equipment to
determine if the item has reached the ideal temperature for
food preparation.

Advertisement

Table of Contents
loading

Related Manuals for Taylor 512

Summary of Contents for Taylor 512

  • Page 1 Infrared Thermometer ® Leading the Way in Accuracy Instruction Manual Thank you for purchasing a Taylor® Connoisseur Digital Infrared Thermometer. Your Thermometer is an example of superior design and craftsmanship. This non-contact thermometer will measure surface temperatures of foods easily and instantly, which can help eliminate the danger of cross-contamination.

  • Page 2: Description Of Parts

    Mode Button - Use to activate modes: MIN, MAX, LOCK, stopwatch, °F/°C display, clock setting Note: When not in use, your Taylor® thermometer will display the current room temperature and a clock. A thermometer icon to the right of the temperature digits...

  • Page 3: General Operation

    General Operation To Take a Surface Temperature Reading 1. Point the Sensor Lens toward the target to be measured. 2. Press “Read” button. The infrared (" ") icon will flash, and then the “HOLD” icon will appear, indicating that the surface temperature reading is on the screen.
  • Page 4 Minimum/Maximum Mode Function The thermometer can report minimum and maximum temperature readings. To use the Minimum temperature function: 1. Press “Read” button. 2. To activate Min Mode, press the “Mode” button once. The “MIN” icon will flash. Press “Read” again to confirm and select Minimum mode.

  • Page 5: Lock Mode

    Lock Mode The Lock mode is a convenient feature for continuous monitoring of temperatures. When Lock mode is active, the thermometer will continuously report temperature readings for up to 60 minutes. To activate Lock Mode: 1. Press “Read” button. 2. Press “Mode” button 3 times, until the “LOCK” icon flashes in the center of the screen.

  • Page 6: Stop Watch Operation

    Stop Watch Operation Your Taylor® thermometer is equipped with a stop watch feature. The stop watch will count up to 59 minutes and 59 seconds, before starting over again at 0. To set the stop watch: 1. Press “Read” button.

  • Page 7: Battery Replacement

    Battery Replacement 1. The thermometer operates on one CR 2032 lithium battery. 2. To access the battery compartment, loosen and remove the screw attaching the pocket clip to the thermometer. Gently pull the clip off the thermometer, exposing the battery cover. 3.

  • Page 8: Specifications

    Emissivity This infrared thermometer is set at a default emissivity of 0.95, which appears on screen as “95E” between the F/C and Clock Setting modes. Emissivity refers to the relative power of a particular surface to emit heat by radiation. The default emissivity setting of 0.95 is appropriate for general household use.
  • Page 9 Precautions 1. Always read instructions thoroughly to ensure that you have the full benefit of all the unit's features. 2. DO NOT immerse unit in water, as doing so will cause damage to internal components and void the warranty. If you spill liquid on it, dry it immediately with a soft, lint- free cloth.

  • Page 10: One Year Limited Warranty

    One Year Limited Warranty Taylor® warrants this product to be free from defects in material or workmanship for one (1) year for the original purchaser from date of original purchase. It does not cover damages or wear resulting from accident, misuse, abuse, commercial use, or unauthorized adjustment and/or repair.
  • Page 11 Manuel d'instructions Merci de votre achat d'une balance thermomètre infrarouge de numérique de Connoisseur de Taylor®. Votre thermomètre Taylor® est un exemple de design et de travail supérieurs. Ce thermomètre sans contact mesurera les températures en surface des aliments facilement et instantanément ce qui aidera à...
  • Page 12 à sonde avant le service. La ligne Connoisseur de Taylor® offre 3 thermomètres de ce genre: modèle 501 à relevé instantané, modèle 502 pour la viande et modèle 508 pour le relevé numérique instantané. Utiliser une combinaison de thermomètre de surface à...

  • Page 13: Fonctionnement General

    Fonctionnement general 1. Pointez la lentille du capteur vers la cible à mesurer. 2. Appuyez sur la touche «Read» (lire). L'icône infrarouge (" ")clignotera, puis l'icône «HOLD» (maintenir) apparaîtra indiquant que le relevé de la température de surface est à l'écran. Remarque: le ratio de distance à la cible est de 1:1.
  • Page 14 Fonction du mode Minimum/maximum Le thermomètre peut rapporter le relevé de température minimum ou maximum. Pour utiliser la fonction de température minimum: 1. Appuyez sur la touche «Read» (lire). 2. Pour activer le mode «Min», appuyez sur la touche «Mode» une fois. L'icône «MIN» clignotera. Appuyez sur «Read»...

  • Page 15: Mode De «Verrouillage

    Mode de «Verrouillage»: Le mode de verrouillage est particulièrement utile pour le suivi continu des températures. Lorsque le mode Verrouillage est activé, le thermomètre rapportera continuellement les relevés de température jusqu'à 60 minutes. Pour activer le mode de «verrouillage»: 1. Appuyez sur la touche «Read» (lire). 2.
  • Page 16 Fonctionnement de Chronomètre Votre thermomètre Taylor® est doté d'une fonction de chronomètre. Le chronomètre comptera jusqu'à 59 minutes et 59 secondes avant de recommencer à 0. Pour régler le chronomètre: 1. Appuyez sur la touche «Read» (lire). 2. Enfoncez la touche «Mode» quatre fois, jusqu'à ce que l'icône de l'horloge ( )apparaisse du côté...

  • Page 17: Remplacement De Pile

    Remplacement de pile 1. Ce thermomètre fonctionne avec une pile au lithium CR2032. 2. Pour accéder au compartiment de pile, desserrez et retirez la vis fixant la pince de poche au thermomètre. Tirez délicatement pour retirer la pince du thermomètre exposant le couvercle des piles.

  • Page 18: Spécifications

    Émissivité Ce thermomètre infrarouge est réglé à une émissivité par défaut de 0,95 qui apparaît à l'écran sous forme de «95E» entre les modes ºF/ºC et de réglage de l'horloge. L'émissivité est une indication de la capacité relative d'une surface particulière de produire de la chaleur par radiation.
  • Page 19 Précautions 1. Lisez toujours attentivement les instructions pour vous assurer d'avoir l'avantage complet de toutes les fonctions de l'appareil 2. NE plongez PAS l'appareil dans l'eau, car ceci pourrait endommager les composants internes et annuler la garantie. Si vous versez du liquide sur l'appareil, essuyez-le immédiatement avec un chiffon doux, sans peluche.

  • Page 20: Garantie Limitée D'un An

    Garantie limitée d'un an Taylor® garantit que ce produit est libre de tout défaut de matériaux ou de main d'oeuvre pour une période d'un (1) an pour l'acheteur original à partir de la date d'achat original. Elle ne couvre pas les dommages ou l'usure suite à un accident, une mauvaise utilisation, tout abus, utilisation commerciale ou réglage interdit et/ou réparation interdite.
  • Page 21 Leading the Way in Accuracy Manual de instrucciones Gracias por comprar un termómetro infrarrojo de digital del Connoisseur Taylor®. Su termómetro Taylor® es un ejemplo de diseño y mano de obra superiores. Este termómetro sin contacto mide fácil y rápidamente la temperatura superficial de los alimentos, contribuyendo a la eliminación del peligro de...
  • Page 22 Botón “Mode” (modo) - Se usa para activar los modos” MIN, MAX, LOCK, cronómetro, pantalla de °F/C°, ajuste del reloj Nota: Cuando no lo use, su termómetro Taylor® mostrará la temperatura ambiente actual y un reloj. Un ícono termómetro a la derecha de los dígitos de temperatura...

  • Page 23: Funcionamiento General

    Funcionamiento General 1. Apunte el Lente Sensor hacia el área cuya temperatura desea medir. 2. Presione el botón “Read” (leer). El ícono infrarrojo (" ") parpadeará y aparecerá el ícono “HOLD” (pausa), indicando que la lectura de la temperatura de la superficie aparece en pantalla.
  • Page 24 Función de Modo Mínima/Máxima El termómetro puede reportar la lectura de temperatura mínima y máxima siempre y cuando la unidad esté prendida. Para usar la función de temperatura Mínima: 1. Presione el botón “Read” (leer). 2. Para activar el Modo Min, presione una vez el botón “Mode”...

  • Page 25: Para Configurar El Reloj

    Modo Lock (lecturas seguidas) El modo Lock es una función conveniente para el control constante de la temperatura. Cuando el Modo Lock es activado, el termómetro indica constantemente las lecturas de temperatura por hasta 60 minutos. Para activar el Modo Lock (lecturas seguidas): 1.

  • Page 26: Aviso De Batería Baja

    Aviso de Batería Baja Su termómetro infrarrojo de digital de Taylor® está equipada con un indicador de batería baja. Reemplace la batería cuando los iconos Batería Baja o Batería Agotada aparecen en la pantalla.

  • Page 27: Reemplazo De La Batería

    Reemplazo de la batería 1. Este termómetro funciona con una batería de litio CR 2032. 2. Para acceder al compartimiento de la batería, afloje y quite el tornillo que sujeta la grapa para el bolsillo al termómetro. Con cuidado retire la grapa del termómetro, dejando expuesta la tapa de la batería.

  • Page 28: Especificaciones

    Emisividad Este termómetro infrarrojo está definido a una emisividad de 0,95, que aparece en la pantalla como “95E” entre los modos ºF/ºC y definición del reloj. La emisividad se refiere a la potencia relativa de una superficie en particular para emitir calor por radiación.
  • Page 29 Precauciones 1. Lea siempre las instrucciones por completo para asegurarse de disfrutar del beneficio completo de todas las funciones de esta unidad. 2. No sumerja la unidad en el agua, puesto que eso causaría daño a los componentes internos y anularía la garantía. Si derrama líquido sobre la misma, séquela inmediatamente con un paño suave, sin pelusas.

  • Page 30: Garantía Limitada Por Un Año

    EE.UU., sírvase contactarnos a través de www.taylorusa.com. Fabricado en China según nuestras especificaciones exactas. ©2008 Taylor Precision Products y sus compañías afiliadas, todos los derechos reservados. Taylor® y Leading the Way in Accuracy® son marcas registradas de Taylor Precision Products y sus compañías afiliadas.
