Craftsman 316.792520 Operator's Manual

Universal curved-shaft trimmer attachment
Hide thumbs Also See for 316.792520:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

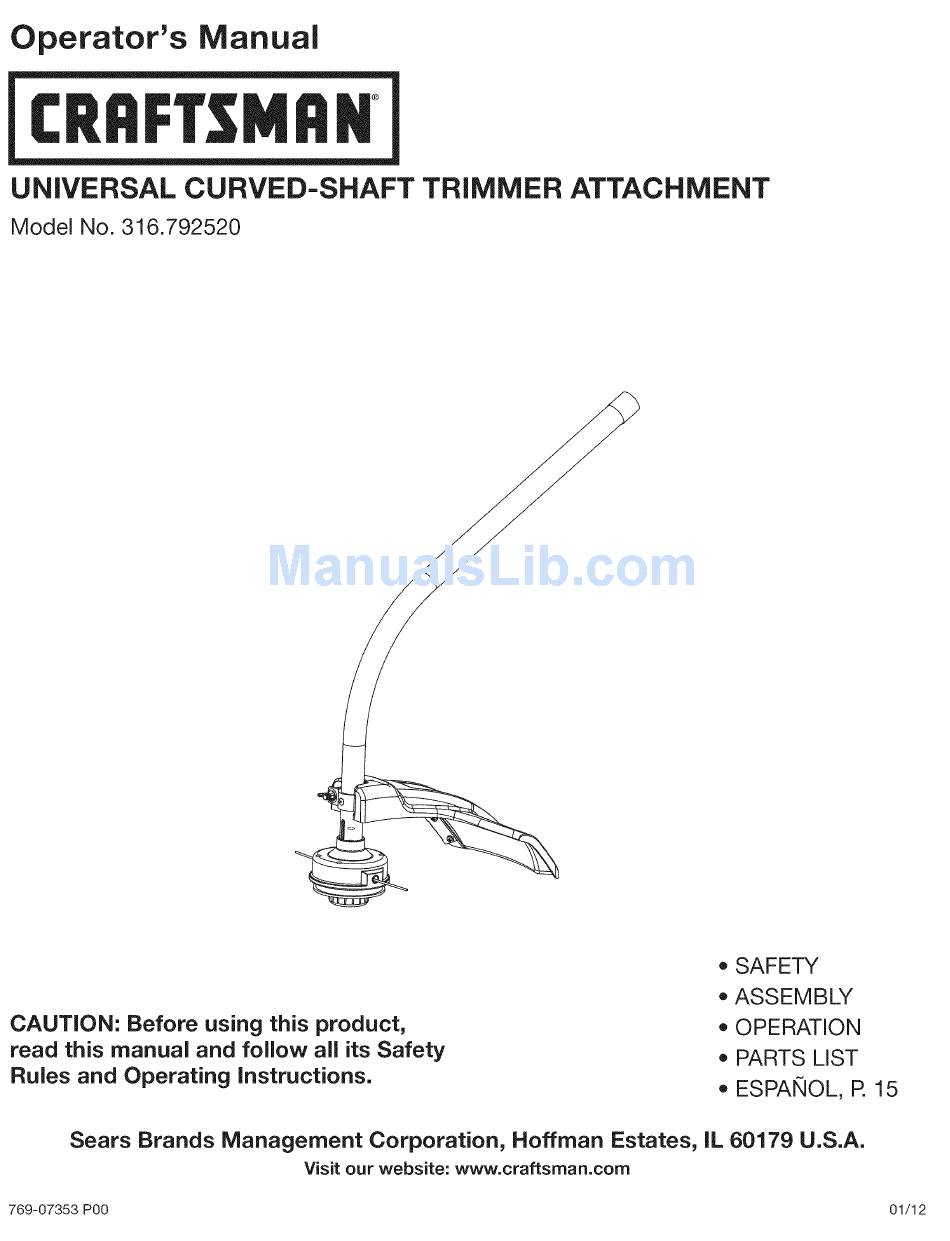

Operator's
Manual
M
UNIVERSAL CURVED-SHAFT
TRIMMER ATTACHMENT
Model No. 316.792520
CAUTION:
Before
using this product,
read this manual and follow
all its Safety
Rules and Operating
instructions.
o SAFETY
o ASSEMBLY
o OPERATION
o PARTS LIST
o ESPANOL, R 15
Sears Brands Management
Corporation,
Hoffman Estates, IL 60179 U.S.A.
Visit our website:
www.craftsrnan.corn
769-07353 P00
01/12

Advertisement

loading

Related Manuals for Craftsman 316.792520

Summary of Contents for Craftsman 316.792520

  • Page 1 Operator's Manual UNIVERSAL CURVED-SHAFT TRIMMER ATTACHMENT Model No. 316.792520 o SAFETY o ASSEMBLY CAUTION: Before using this product, o OPERATION read this manual and follow all its Safety o PARTS LIST Rules and Operating instructions. o ESPANOL, R 15 Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
  • Page 2 TABLE OFCONTENTS Safety..........Warranty ..........Know Your U nit........Specifications ......... Assembly ..........Operation ..........Maintenance ......... Cleaning andStorage ........Troubleshooting ........Repair Protection Agreements ......Parts L ist..........Service N umbers ......Back Cover Allinformation, illustrations and specifications inthis manual are based onthelatest product information available atthe time ofprinting.
  • Page 3 • iMPORTANT SAFETY iNSTRUCTiONS READ ALL iNSTRUCTiONS BEFORE OPERATING SAFETY WARNINGS FOR ELECTRIC UNITS WARNING: WARNING: When using the unit, all safety rules must be To reduce the risk of electrical shock, use followed. Please read these instructions before operating only extension cords approved for outdoor use, such as an the unit in order to ensure the safety of the operator and any extension cord of cord type SW-A, SOW-A, STW-A, STOW-...
  • Page 4 OTHER SAFETY WARNINGS Always hold the unit with both hands when operating. Keep a firm grip on both handles or grips. All service, other than the maintenance procedures described in Do not overreach. Always keep proper footing and balance. Take this manual, should be performed by a Sears or other qualified extra care when working on steep slopes or inclines.
  • Page 5 For warranty details to obtain free replacement, visit the web site: www.craftsman.com This warranty does not cover the cutting line, which is an expendable part that can wear out from normal use within the warranty period.
  • Page 6 APPLiCATiONS Asatrimmer: • Cutting g rass andlight w eeds. Edging Decorative trimming around t rees, fences, etc. NO ASSEMBLY TOOLS REQUIRED Hanger Shaft Housing Cutting Head Shield Line Cutting Blade Approximate Unit Weight (attachment only) ..............2 Ibs. (0.9 kg) Trimmer Mechanism ..................
  • Page 7 iNSTALLiNG THE CUTTING HEAD SHIELD Slot Mount Bracket Cutting Head Shield operate the unit without the cutting head shield in place. WARNING: To prevent serious personal injury, never Use the following instructions if the cutting head shield is not installed. Use only the instructions that apply to the type of shaft and shield equipped with this unit.
  • Page 8 OPERATING THE CONVERTIBLE COUPLER SYSTEM 90° Edging Hole (Trimmer Only) damage to the unit, shut the unit off before removing or [__J WARNING: To avoid serious personal injury and installing an attachment. NOTE: To make installing or removing the attachment easier, place the unit on the ground or on a work bench.
  • Page 9 HOLDING THE TRIMMER body protection to reduce the risk of injury when operating| WARNING: Always wear eye, hearing, hand, foot and this unit. • Stand in the operating position (Fig. 6). Hold the shaft grip with the right hand. Keep the right arm slightly bent.
  • Page 10 WARNING: To prevent serious injury, never perform Outer Spool Bolt Bump Knob maintenance or repairs while the unit is running. Always allow the unit to cool before servicing or repairing the unit. Prevent the unit from starting accidentally. For gas- powered units, disconnect the spark plug wire.
  • Page 11 Part 2 - Winding New Trimming Line onto the inner Reel If using single line, refer to Winding Single Line. • If using split line, refer to Winding Split Line. If using a prewound inner reel, proceed to Part 3 - Installing the Inner Reel.
  • Page 12 CLEANING STORAGE • Never store a fueled unit where fumes may reach an open flame or spark. the unit and allow it to cool before cleaning or maintaining Allow the engine to cool before storing. the unit. ARNING: To avoid serious personal injury, always stop Lock up the unit to prevent unauthorized use or damage.
  • Page 13 PROBLEM SOLUTION The cutting head isbound withgrass Clean t hecutting head Rewind theline The inner r eel i sbound up The line iswelded Open thecutting head and remove t hewelded s ection iiiiiiiiiiii_i/i/liiii_iiiiil_iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii _iiiiiiiiiiii_ii[iiiiiii_ Stop the unit, push the bump knob and pull the line until 4 inches Notenough l ine isextended (102 mm) is outside of the cutting head There i soil,cleaner orlubricant inthecutting head...
  • Page 14 Congratulations on making a smart purchase. Your new Craftsman@ product is designed and manufactured for years of dependable operation. But like all products, it may require repair from time to time. That's when having a Repair Protection Agreement can save you money and aggravation.
  • Page 15 Manual del Operador ACCESORIO UNIVERSAL PARA RECORTADOR DE EJE CURVO Modelo No. 316.792520 o SEGURIDAD PRECAUCION: Antes de utilizar, este o ENSAMBLAJE producto lea este manual y siga todas o OPERACION las reglas de seguridad e instrucciones o LISTA DE PIEZAS de operaci6n.
  • Page 16 TABLA DE CONTENIDO Seguridad ........... Garantia ..........Conozca su unidad ........Especificaciones ........Ensamblaje .......... Operaci6n ........... Mantenimiento ........Limpieza y almacenamiento ......Localizaci6n y soluci6n de problemas ..... Convenio de protecci6n de reparaci6n ..... Lista de piezas ........NQmeros de servicio ......
  • Page 17 • INSTRUCCIONES DE SEGURIDAD IMPORTANTES • LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR No arranque ni use nunca la unidad dentro de una habitaci6n LA UNIDAD edificio cerrados. Inhalar los gases de escape puede ser fatal. Opere esta unidad solamente en un Area exterior bien ventilada. las normas de seguridad.
  • Page 18 • Use pantalones largos y gruesos, botas, guantes y camisa d e Mantenga launidad l impia devegetaci6n y otros materiales que mangas largas. Nouseropa holgada, alhajas, pantalones puedan trabarse entre elaccesorio decorte y elprotector. cortos, sandalias niande descalzo. Asegure sucabello p or Para evitar elpeligro d eincendio, reemplace elsilenciador y encima d elnivel deloshombros.
  • Page 19 Esta garantia no cubre la I{nea de corte, que es una pieza consumible que se desgasta debido al uso normal dentro del per{odo de garant{a. Esta garantia se anula si el producto en alg_n momento se utiliza para prestar servicios comerciales o se alquila a otra persona.
  • Page 20 usos Como recortadora: • Cortar cesped y malas hierbas escasas. Orillar (bordear) Hacer recortes decorativos alrededor de arboles, cercas, etc. NO SE REQUIERE DE HERRAMIENTAS PARA EL ENSAMBLAJE Asa para coJgar Cuerpo deJ eje Protector deJ cabezaJ de corte CabezaJ de corte CuchilJa de Ja Ifnea de corte Peso aproximado de la unidad (s61o el accesorio)
  • Page 21 INSTALACI()N DEL PROTECTOR DEL CABEZAL DE CORTE RanlLira Protector del Soporte de cabezal de corte montaje graves, no opere nunca la unidad sin el protector del _ADVERTENClA: Para evitar lesiones personales cabezal de corte colocado. Si el protector del cabezal de corte no esta instalado, siga las instrucciones a continuaci6n.
  • Page 22 OPERAR EL SISTEMA DE ACOPLADOR CONVERTIBLE Orificio de 90 ° para bordeadora (solo recortadora) y dados a la unidad, apague la unidad antes de quitar o DVERTENClA: Para evitar lesiones personales grave 1 instalar cualquier accesorio. NOTA: Para facilitar la instalaci6n o remoci6n de un accesorio, coloque la unidad sobre el suelo o sobre un banco de trabajo.
  • Page 23 SOSTENER L A RECORTADORA puesta protecci6n para los ojos, oidos, pies y cuerpo a fin ADVERTENCIA: AI operar esta unidad, Ileve siempre de reducir el riesgo de lesiones. • Parese en la posici6n de operaci6n (Fig. 6). Sostenga la empufiadura del eje con la mano derecha.
  • Page 24 ADVERTENClA: Para evitar lesiones graves, no haga Bobina exterior _. Perno Perilla nunca ningQn mantenimiento ni reparaci6n con la unidad percusiva funcionando. Siempre deje que la unidad se enfrie antes de darle mantenimiento o repararla. Evite que la unidad arranque pot accidente. Para las unidades que funcionan con gasolina, desconecte el cable de la bujia.
  • Page 25 Parte 2 - Enrollar la nueva I{nea de corte en el carrete interior Si usa una sola linea, consulte Enrollar una Ifnea sola. • Si usa una linea dividida, consulte Enrollar una Ifnea dividida. Pared separadora Si esta usando un carrete interior prebobinado, pase a la Parte 3 - Instalar el carrete interior.
  • Page 26 LIMPIEZA ALMACENAMIENTO • No guarde nunca la unidad con combustible en el tanque en un lugar en el que los gases puedan ponerse en contacto con una apague siempre el motor y deje que se enfrie antes de llama expuesta o chispas. DVERTENClA: Para evitar lesiones personales graves, j limpiar o dar mantenimiento...
  • Page 27 PROBLEMA SOLUCION El cabezal de corte esta atascado de hierba Limpie el cabezal de corte El carrete interior esta trabado Rebobine la linea La linea esta soldada Abra el cabezal de corte y quite la secci6n soldada Detenga la unidad, empuje la perilla percusiva y hale la linea hasta No hay suficiente linea extendida que 4 pulgadas (102 mm) esten fuera del cabezar de corte Hay aceite, limpiador o lubricante en el cabezal de corte...
  • Page 28 Felicitaciones por haber hecho una compra inteligente. Su nuevo producto Craftsman@ fue dise_ado y fabricado con vistas a una operaci6n confiable por a_os. Pero como todos los productos, es posible que sea necesario repararlo alguna vez. Ahi es cuando tener un Convenio de Protecci6n de Reparacidn puede ahorrarle dinero y problemas.
  • Page 31 REPLACEMENT PARTS - MODEL 316.792520 UNIVERSAL CURVED-SHAFT TRIMMER ATTACHMENT item Part No. Description 753-04508 Lower Shaft Housing Assembly 753-04282 Shield Mounting Hardware 753-04283 Shield Assembly (includes 4) 791-180553 Blade Assembly 753-04284 Outer Spool Assembly (includes 6) 791-610660 Retainer 791-610317B Spring...
