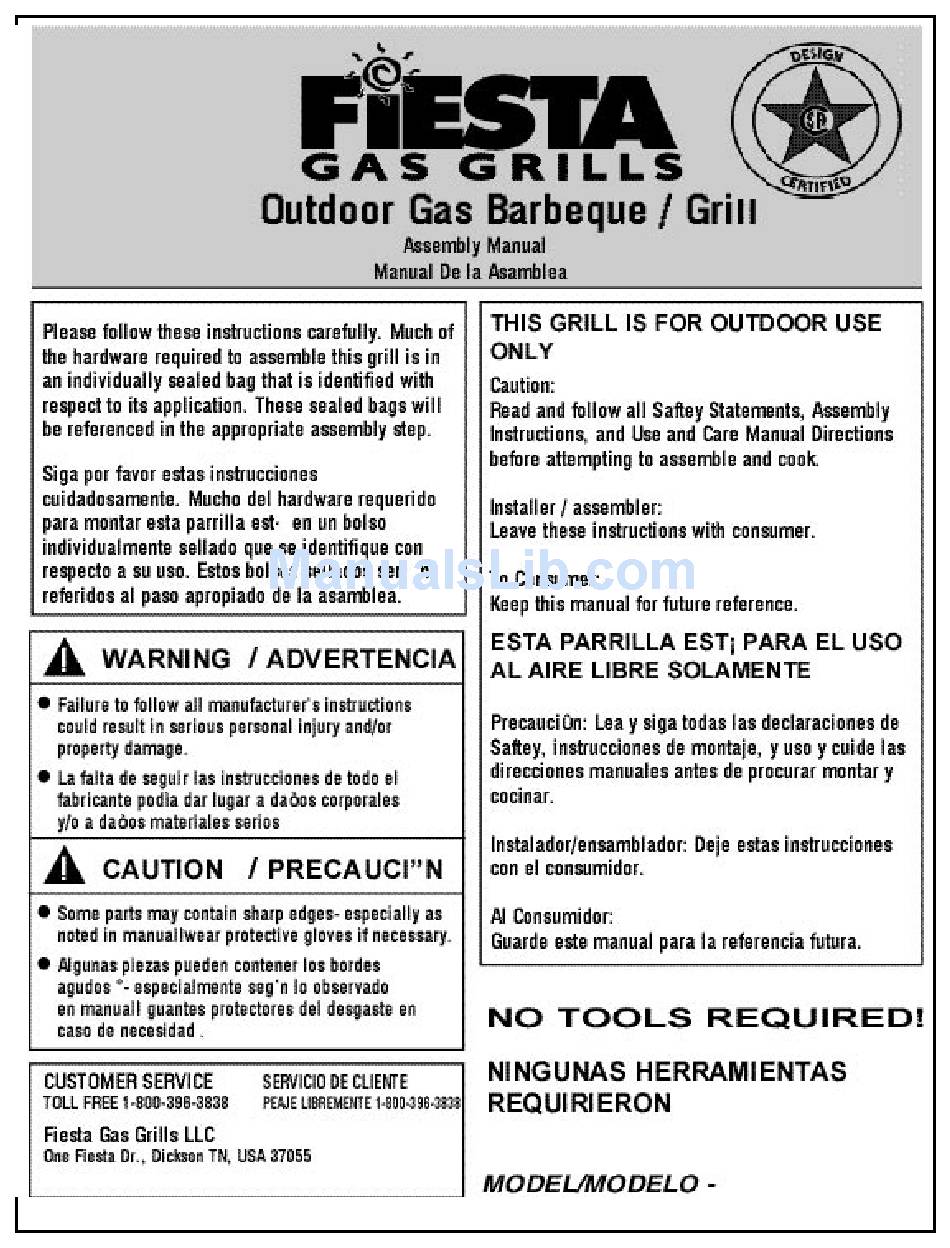

- Page 1 EHA2240-B404...
- Page 2 START COMIENZO Install Channel, Channel Clamps, and Leg Extensions as Shown. Instale el canal, las abrazaderas del canal, y las extensiones de la pierna segun lo mostrado. Leg Extension Extensiones de la pierna Channel Clamp Abrazadera del canal Step Bolt Perno del paso de progresion Install Axle Clip Into Leg.
-
Page 3: Front Panel And Back Support
FRONT PANEL AND BACK SUPPORT PANEL DELANTERO Y AYUDA TRASERA Install front panel. Instale el panel delantero. #10-24 X 1-3/4" Carriage Bolt #10-24 X 1-3/4" el cerrojo del coche Install Back Support Instale Detrás La Ayuda #10-24 Wing Nut #10-24 la muez del ala... - Page 4 CONSOLE AND BASE ASSEMBLY ASAMBLEA DE CONSOLA Y BASE Installation of Console to Leg Assembly. Instalación de la consola al ensamblaje de la pierna. Install Console as Shown. Instalar consola según lo mostrado. Attach Screw as Shown. Tornillo según lo mostrado. Install Base Casting and Grease Cup Clip Instalar el bastidor bajo y engrase el clip de la taza Soup Can not Supplied with Grill.
- Page 5 BURNER ASSEMBLY ASAMBLEA DE HORNILLA Install Burner as Shown. Instalar hornilla de la según lo mostrado. Note: Be Sure Valves Fit into Burner Tubes During Installation. Nota: Este seguro que las válvulas encaje bien durante la instalación de la consola. Bar Burner Hornilla Enlarged View of...
- Page 6 SHELF AND HEAT TENT ASSEMBLY ESTANTE Y TIENDA DEL CALOR Install Side Shelf and Heat Tent as shown. Instalar el desvío lateral del estante y la tienda del calor según lo demostrado. ATTENTION: Do not use charcoal, lava rock, or ceramic briquettes with Smart Bar heat distribution system.
-
Page 7: Side Burner Assembly
SIDE BURNER ASSEMBLY ASAMBLEA LATERAL DE LA HORNILLA Install Side Burner Base Assembly and Valve Attachment. Instale la conexión lateral del ensamblaje y de la válvula de la hornilla. Slide Side Burner Base Assembly Over Legs Until Front Trim Snaps into Place. - Page 8 SIDE BURNER ASSEMBLY ASAMBLEA LATERAL DE LA HORNILLA Install Side Burner. Instalar la conexión lateral. Hook Electrode wire to side terminal on igniter. Enganche el alambre del electrodo para echar a un lado terminal en encendedor. #10-24 Wing Nut #10-24 tuerca de ala...
-
Page 9: Lid Assembly
LID ASSEMBLY ASAMBLEA DE LA TAPA Install Lid, Handle, Cooking Grid,Warming Rack, Hinge Clip, and Logo. Instale la tapa, manija, cocinando rejilla, el clip de la bisagra, y la insignia. Use logo and handle bag packs. Utilice los paquetes del bolso de la insignia . Note: Use medium size hinge clip located in the master bagpack. -
Page 10: Tank Installation
TANK INSTALLATION INSTALACIÓN DEL TANQUE Insert Tank Bracket into Slot, Rotate 90 Degrees. Slide Down Over Tank Ring to Hold Tank in Place. Inserte el soporte del tanque en ranura, rote 90 grados. Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar. IMPORTANT: Ensure hose assembly does not contact the casting,...
