INSTRUCTIONS DE MONTAGE

DX-WD1201
Meuble TV expresso pour téléviseurs de 32 po
Informations sur la sécurité et spécifications2
Outils nécessaires ...................................................3
Contenu de l'emballage .......................................4
Instructions de montage .....................................6

Advertisement

loading

Related Manuals for Dynex DX-WD1201

Summary of Contents for Dynex DX-WD1201

  • Page 1: Instructions De Montage

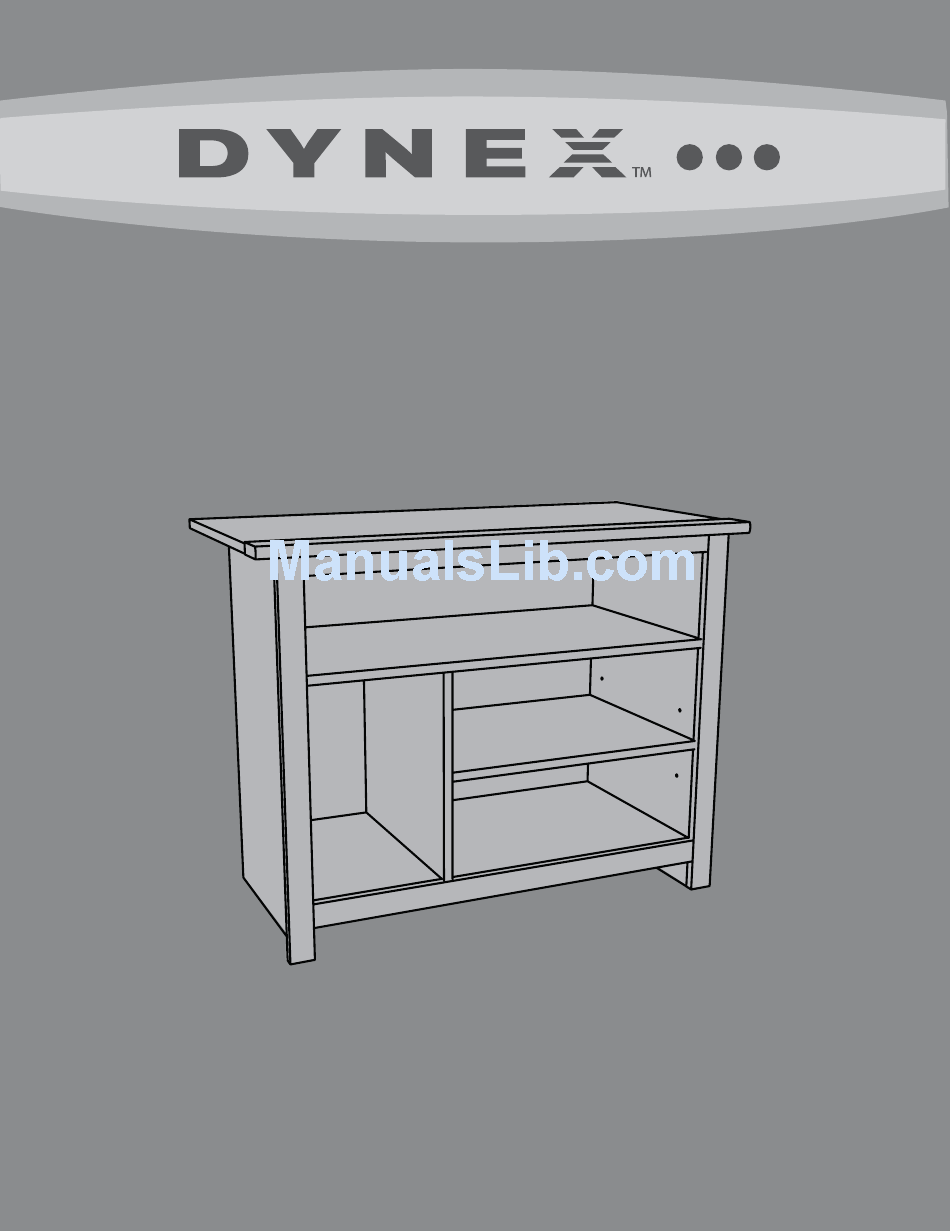

    INSTRUCTIONS DE MONTAGE DX-WD1201 Meuble TV expresso pour téléviseurs de 32 po Informations sur la sécurité et spécifications2 Outils nécessaires ...........3 Contenu de l'emballage ........4 Instructions de montage ........6...

  • Page 2: Informations Sur La Sécurité Et Spécifications

    DX-WD1201 Informations sur la sécurité et spécifications ATTENTION : Poids maximal : 95 lb (43.09 kg) Taille maximale de l’écran : la plupart des téléviseurs à écran plat de 32 Ce meuble a été conçu pour des produits d’un poids ne dépassant pas 95 lb (43,09 kg) et de Poids admissible (dessus du meuble) : 95 lb (43 kg) dimensions équivalentes à...

  • Page 3: Outils Nécessaires

    DX-WD1201 Outils nécessaires Tournevis cruciforme n° 2 Attention : Ne pas utiliser Marteau une perceuse ou un tournevis électrique Tournevis à lame plate Need help? Call 800-305-2204...
  • Page 4 DX-WD1201 Contenu de l'emballage Contenu de l’emballage : visserie Vérifier que la visserie nécessaire pour assembler le nouveau meuble TV est fournie : Étiquette Visserie Quantité Étiquette Visserie Quantité Ferrure d’assemblage Gaine en à excentrique caoutchouc masquée Goujon pour ferrure Cache de ferrure à...

  • Page 5: Contenu De L'emballage : Éléments

    DX-WD1201 Contenu de l’emballage : éléments Remarque : Tous les éléments à l’exception de la partie arrière (G) ont une étiquette avec lettre pour faciliter l’identification des éléments. Lettre Description Quantité Lettre Description Quantité Panneau latéral droit Panneau arrière Panneau latéral gauche Étagère réglable...
  • Page 6 DX-WD1201 Instructions de montage Étape 1 : Une ferrure d’assemblage à excentrique masquée (M) a une flèche. Lorsque la ferrure d’assemblage à excentrique masquée est insérée, s’assurer que la flèche est tournée vers l'orifice du côté de la pièce dans laquelle elle est insérée.
  • Page 7 DX-WD1201 Serrage des ferrures d’assemblage à excentrique masquées : Pour les étapes restantes, utiliser ces illustrations pour les instructions sur le serrage des ferrures d’assemblage à excentrique masquées. Avertissement : Risque de dégâts ou de blessures. Les ferrures d’assemblage à excentrique masquées doivent être serrées à...
  • Page 8 DX-WD1201 Étape 2 : Fixer l'étagère (F) aux panneaux latéraux (A et B). Utiliser un tournevis à lame plate pour serrer quatre ferrures d’assemblage à excentrique masquées (M). Voir « Serrage des ferrures d’assemblage à excentrique masquées : » à la page 7.
  • Page 9 DX-WD1201 Étape 3 : Faire glisser la moulure inférieure (K) dans le bord rainuré du panneau inférieur (E). Fixer le panneau inférieur (E) aux panneaux latéraux (A et B). Utiliser un tournevis à lame plate pour serrer quatre ferrures d’assemblage à excentrique masquées (M). Voir « Serrage des ferrures d’assemblage à...
  • Page 10 DX-WD1201 Étape 4 : Fixer trois ferrures d’angle (O) à la traverse (I). Utiliser un tournevis cruciforme et trois vis à large tête cruciforme noires de 9/16 po (U). Fixer la traverse (I) au panneau supérieur (D). Utiliser un tournevis à lame plate pour serrer trois ferrures d’assemblage à...
  • Page 11 DX-WD1201 Étape 5 : Faire glisser les moulures du panneau latéral (W) dans les bords rainurés des panneaux latéraux (A et B). Fixer la moulure supérieure (J) aux ferrures d’angle (O) de la traverse (I). Utiliser un tournevis cruciforme et trois vis à...
  • Page 12 DX-WD1201 Étape 6 : Retourner soigneusement le meuble sur sa bordure avant. Déplier le panneau arrière (G) et le poser sur le meuble. Créer des espaces égaux le long des bords latéraux et inférieurs du panneau arrière (G). Si nécessaire, appuyer sur les angles opposés du meuble pour le mettre «...
  • Page 13 DX-WD1201 Étape 7 : Redresser soigneusement le meuble en position verticale. Enfoncer les gaines en caoutchouc (Q) dans les goujons métalliques restants (P). Insérer les goujons métalliques (P) dans les orifices (dans n’importe quel ordre) du panneau latéral droit (A) et du panneau vertical (C).
  • Page 14 7601 Penn Avenue South, Richfield, MN 55423-3645 É.-U. © 2011 BBY Solutions, Inc. Tous droits réservés. DYNEX est une marque de commerce de BBY Solutions Inc., déposée dans certains pays. Tous les autres produits et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
  • Page 15 © 2011 BBY Solutions, Inc. Tous droits réservés. DYNEX est une marque de commerce de BBY Solutions Inc., déposée dans certains pays. Tous les autres produits et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
