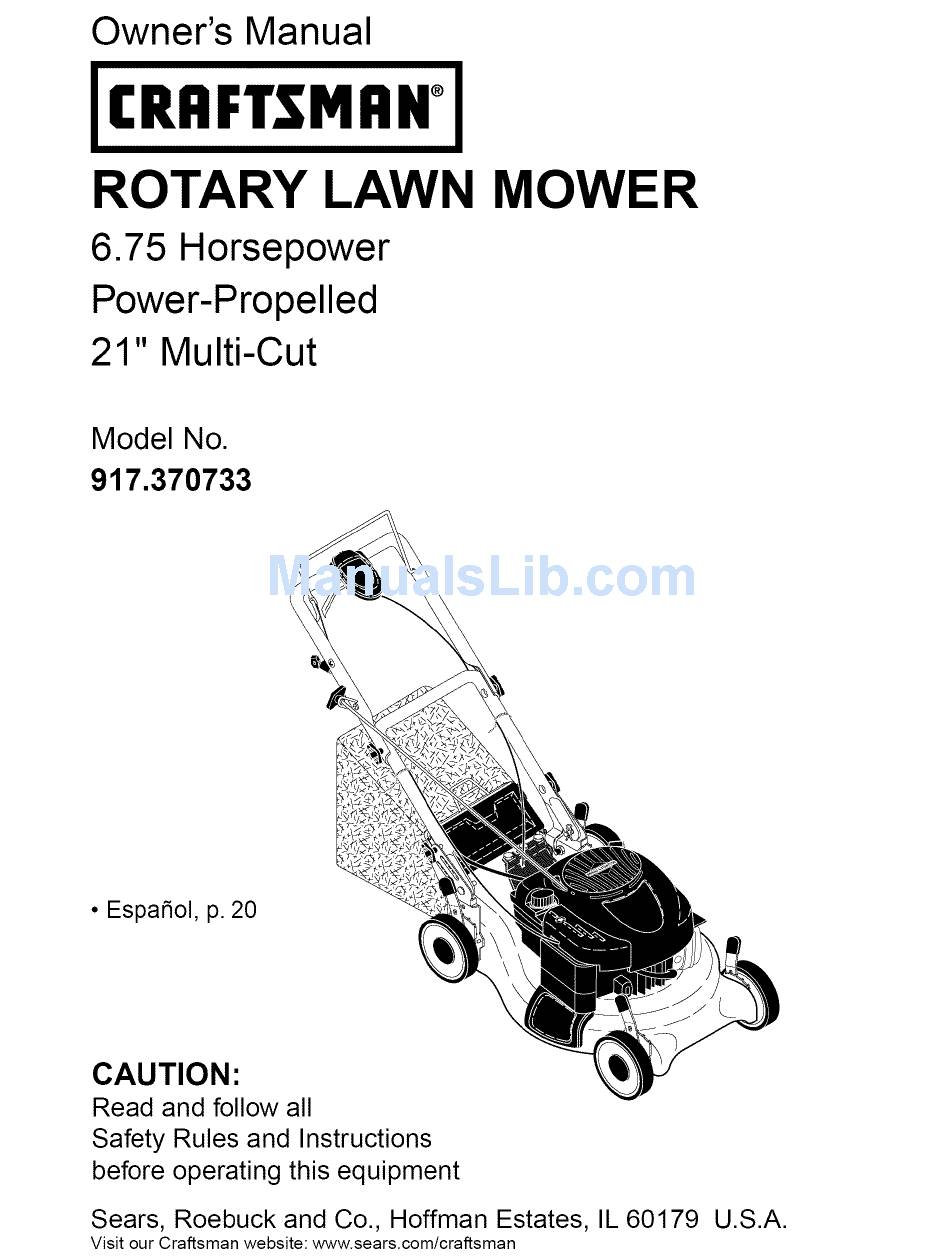

Owner's Manual
(RRFTSMRN °
ROTARY LAWN MOWER
6.75 Horsepower
Power-Propelled
21" Multi-Cut
Model No.
917.370733
• EspaSol, p. 20
CAUTION:
Read and follow all
Safety Rules and Instructions
before operating this equipment
Sears, Roebuck and Co., Hoffman Estates, IL 60179
Visit our Craftsman website: www.sears.com/craftsman
U.S.A.
Advertisement
Table of Contents
Related Manuals for Craftsman 917.370733
Summary of Contents for Craftsman 917.370733
- Page 1 ROTARY LAWN MOWER 6.75 Horsepower Power-Propelled 21" Multi-Cut Model No. 917.370733 • EspaSol, p. 20 CAUTION: Read and follow all Safety Rules and Instructions before operating this equipment U.S.A. Sears, Roebuck and Co., Hoffman Estates, IL 60179 Visit our Craftsman website: www.sears.com/craftsman...
- Page 2 Schedule ......Sears Service ......Back Cover 2-YEAR FULL WARRANTY ON CRAFTSMAN LAWN MOWER If this Craftsman Lawn Mower fails due to manufacturer defects in material workmanship within two years from the date of purchase, return it to any Sears store, Parts &...
- Page 3 I. GENERAL OPERATION • Always wear safety goggles or safety glasses with side shields when operating • Read, understand, and follow all mower. instructions on the machine and in the manual(s) before starting. Be thoroughly II. SLOPE OPERATION familiar with the controls and the proper Slopes are a major factor...
- Page 4 • Neverfill containersinside a vehicle,on • Keep nuts and bolts, especially blade a truck or trailerbed with a plastic liner. attachment bolts, tight and keep equip- Alwaysplace containerson the ground ment in good condition. awayfrom your vehiclebeforefilling. • Never tamper with safety devices.
- Page 5 Repair Protection Agreements Congratulations on making a smart pur- • Fast help by phone- phone sup- chase. Your new Craftsman® product port from a Sears representative designed and manufactured for years of products requiring in-home repair, plus dependable operation. But like all prod- convenient repair scheduling.
- Page 6 MOWING Read these instructions and this manual Operator its entirety before you attempt to assemble POSITION or operate your new lawn mower, control bar IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE the engine. Your new lawn mower has been assem- bled at the factory with the exception...
- Page 7 TO ASSEMBLE GRASS CATCHER TO PREPARE BATTERY Put grass catcher frame into grass bag NOTE: Your battery must be charged with rigid part of bag on the bottom. before you can start your lawn mower. Make sure the frame handle is outside 1.
- Page 8 KNOW YOUR LAWN MOWER READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself with the location of various controls and adjustments. Save this manual future reference. These symbols may appear...
- Page 9 sesence control bar The operationof any SAFETY GLASSESlawn mower can result in foreign objects thrown into the eyes, which result in severe eye dam- age. Always wear safety glasses or eye Drive control shields while operating your lawn mower lever or performing any adjustments or repairs.
- Page 10 TO CONVERT MOWER Discharge deflector Your lawn mower was shipped ready to be used as a mulcher. To convert to bagging or discharging: REAR BAGGING • Open rear door and remove mulcher plug. Store mulcher plug in a safe place. •...
- Page 11 A CAUTION: Alcohol blended fuels (called gasohol or using ethanol or metha- nol) can attract moisture which leads to separation and formation of acids during storage. Acidic gas can damage the fuel system of an engine while in storage. avoid engine problems, the fuel system should...
- Page 12 MULCHING MOWING TIPS NOTE: In cooler weather it may be neces- sary to repeat priming steps. In warmer IMPORTANT: For best performance, weather over priming may cause flooding keep mower housing free of built-up and engine will not start. If you do flood grass and trash.
- Page 13 MAINTENANCE BEFORE AFTER EVERY EVERY EVERY BEFORE EACH EACH 25 HOURS SCHEDULE HOURS OR SEASON HOURS STORAGE Check for Loose Fasteners Clean / Inspect Grass Catcher Check Tires Check Drive Wheels I," Clean Lawn Mower ..Clean under Drive Cover *** Check Drive Belt / Pulleys Check / Sharpen / Replace...
- Page 14 Crankshaft LAWN MOWER Blade adapter Always observe safety rules when per- forming any maintenance. Lockwasher TIRES • Keep tires free of gasoline, oil, or insect control chemicals which can harm rubber. • Avoid stumps, stones, deep ruts, sharp objects and other hazards that may cause...
- Page 15 NOTE: Although multi-viscosityoils TO CLEAN AIR FILTER (5W30, 10W30etc.)improve starting in Loosen screw and tilt cover to remove. coldweather,these multi-viscosityoils will Carefully remove cartridge. result in increasedoil consumptionwhen Clean by gently tapping on a flat sur- usedabove 32°F. Checkyour engineoil face.
- Page 16 CLEAN UNDER DRIVECOVER We do not recommendusing a garden hose to clean lawn mower unlessthe Cleanunderdrivecoverat least twice a sea- electricalsystem, muffler,air filter and son. Scrape underside of cover with putty carburetorare coveredto keepwater knife or similar tool to remove any build-up out.
- Page 17 9. Be sure the trailing edge of blade (op- positesharp edge) is up towardthe Med.-. engineas shown. 10.Installthe blade bolt with the lock washer and hardenedwasher into blade adapterand crankshaft. Handle 11.Use blockof wood between bladeand lawn mower housingand tighten the blade bolt, turning clockwise.
- Page 18 Always follow mix ratio found on sta- Handle bilizer container. Run engine at least bracket Bolt minutes after adding stabilizer to allow the stabilizer to reach the carburetor. Do not empty the gas tank and carburetor if using fuel stabilizer. ENGINE Drain oil (with engine warm)
- Page 19 TROUBLESHOOTING - See appropriate section in manual unless directed to a Sears Parts & Repair Center, CAUSE CORRECTION PROBLEM Does not start Control bar defective. Replace control bar. 10. Turn fuel valve lever (continued) 10. Fuel valve lever (if so equipped) in OFF position.
- Page 20 Sears, al Centre de Repuestos y Reparacion, o a otro comercio donde se vendan los equipos Craftsman, a efectos de que se la reparen sin costo (o bien se la reemplacen, en caso que no sea posible repararla).
- Page 21 I. OPERACION • Siempre use gafas de seguridad o anteojos con proteccion lateral cuando opere la sega- • Antes de empezar, debe familiarizarse dora. comp]etamente con los controles y e] uso correcto de ]a maquina. Para esto, debe leer II. OPERACION SOBRE LAS CUESTAS y comprender...
- Page 22 • Nunca repostar la maquina al interior de un • Mantenga las tuercas y los pernos, espe- local. cialmente los pernos del accesorio de la • Nunca guardar la maquina o el contenedor cuchilla, apretados y mantenga el equipo en buenas condiciones.
- Page 23 Congratulaciones por su buena compra. • Ayuda rapida por tel_fono - soporte tele- nuevo producto Craftsman® esta disefiado f6nico por parte de un representante Sears y fabricado para funcionar de modo fiable por sobre productos que requieren un arreglo en muchos afios.
- Page 24 Lea estas instrucciones y el manual comple- Barra de POSlCION tamente antes de tratar de montar u operar su PARA que sxige segadora nueva. SEGAR presencia IMPORTANTE: Este cortacesped viene SIN operador ACEITE O GASOLtNA en el motor. Su segadora nueva ha sido montada en la fabrica con la excepcion de aquellas partes que se dejaron sin montar por razones de envio.
- Page 25 PARA PREPARAR LA BATERJA PARA MONTAR EL RECOGEDOR cO:SPED AVISO: Su bateda tiene que estar cargada an- Ponga el bastidor del recogedor de cesped tes de que pueda hacer arrancar su segadora. 1. Conecte el conector del cargador de la en la bolsa del cesped con la parte rigida bateda (macho) al conector de la arnes de la bolsa en la parte inferior.
- Page 26 FAMILIARICESE CON SU SEGADORA LEA ESTE MANUAL DEL DUENOY LAS REGLAS DE SEGURtDAD ANTES DE OPARAR SU SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicacion de los diversos controles y ajustes. Guarde este manual para referencia en el futuro. Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el producto.
- Page 27 Barra de control oresencia del operador La operacion de cualquier segadora puede hacer que salten objetos extrafios dentro de sus ojos, Io que puede producir dafios graves en estos. Siempre use anteojos de seguridad o proteccion para Control de los ojos mientras opere su segadora o cuando la impulsi6n haga ajustes o reparaciones.
- Page 28 Desviador PARA CONVERTIR LA SEGADORA de la descarga Su segadora fue enviada lista para usarse como acolchadora de capa vegetal. Para convertirla a una operaci6n de ensacado o de descarga: SEGADORAS CON DESCARGA TRASERA • Abra la puerta trasera y remueva la tap6n acolchadora.
- Page 29 _,PRECAUCl6N: Los combustibles Mango mezclados con alcohol (conocidos como bastidor gasohol, o el uso de etanol o metanol) pueden recogedor atraer la humedad, la que conduce a la separaci6n y formacion de acidos durante el almacenamiento. La gasolina acidica puede daSar el sistema del combustible de un motor durante el almacenamiento.
- Page 30 CONSEJOS PARA SEGAR Y ACOL- AVlSO: En climas mas fdos puede que sea necesario repetir los pasos del cebado. En cli- CHAR mas mas calurosos el cebar demasiado puede IMPORTANTE: Para obtener el mejor producir el ahogo y el motor no va a arrancar. rendimiento mantenga la caja de la segadora Si se ahoga el motor espere unos cuantos sin acumulacion de cesped y basura.
- Page 31 PROGRAMA ANTES DESPUES CADA CADA CADA ANTES DE CADA DE CADA 25 HORAS ALMACE= MANTENIMIENTO HORAS TEMPORADA HORAS NAMIENTO Revisar si hay Sujetadores Sueltos Limpiar/Inspeccionar el Recogedor de Cesped * Controlar los Neumaticos Controlar las Ruedas Motrices *** Limpiar la Segadora ..Limpiar debajo la Cubierta de la Transmision Revisar las Correas y las Poleas Impulsadas...
- Page 32 SEGADORA y la caja de la segadora y apriete el perno de la cuchilla girandolo en el sentido en que Siempre observe las reglas de seguridad cu- giran las manillas del reloj. ando haga el mantenimiento. • La torsion para apretar recomendada es de LLANTAS 35 - 40 pies libras.
- Page 33 MOTOR AsegQrese de apretar la varilla medidora del aceite antes de arrancar el motor. LUBRICACION Vuelva a conectar el alambre de la bujia a esta. Use solamente aceite de detergente de alta cali- FILTRO DE AIRE dad clasificado con la clasificacion SG-SL de ser- vicio API.
- Page 34 LIMPIE DEBAJO DELA CUBIERTA DELA Norecomendamos el usode unamanguera IMPULSION dejardinparalimpiarlasegadora a menos queel sistema electrico, el silenciador, el Limpie debajo dela cubierta de laimpulsion por filtrodeaireyel carburador estentapados Iomenos dosvecescadatemporada. Raspe de- paraevitarquelesentreelagua.El aguaen bajode la cubierta con uncuchillo paramasilla el motorpuede acortarla duraci6n deeste.
- Page 35 8. Ponga lacuchilla eneladaptador d eesta alineando losdos(2)agujeros en lacuchilla "_ Perno conlassalientes elevadas e nel adaptador. Manilla 9. AsegQrese dequeelbordedesalidade lacuchilla (opuesto al bordeafilado) e ste haciaarribahaciaelmotor. 10.Instale el pernodela cuchilla conlaaran- Alta delade seguridad y la arandela endurecida eneladaptador d ela cuchilla y el cigue_al.
- Page 36 IMPORTANTE: Cuando doble el mango para el • Use combustible nuevo la pr6xima temporada. AVlSO: El estabilizador de combustible es una almacenamiento o el transporte, asegOrese que Io doble seg6n se muestra o purde da5ar los alternativa aceptable para reducir a un minimo cables de control.
- Page 37 SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos estd dirigido a un centro de servico Sears. CORRECCION PROBLEMA CAUSA No arranca Cuchilla suelta o adaptador Apriete el perno de la cuchilla (continuado) de la cuchilla quebrado. cambie el adaptador de la cuchilla.
- Page 38 CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.370733 (_)_ "'"_..\\. __5_756 I 3s...
- Page 39 CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.370733 PART PART PART DESCRIPTION DESCRIPTION DESCRIPTION 194577X479 Handle, Upper 192876 Skirt, Rear 145212 Flanged Nut 193664X479 Locknut Handle, Lower 88652 Screw, Hinge 1/4-20 x 1.25 155552 186053 Idler Arm Spring, Rear Door, RH...
- Page 40 CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.370733 \< / 27 "i...
- Page 41 CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.370733 PART PART DESCRIPTION DESCRIPTION 195989 Drive Control Assembly (Includes Cable) 12000058 E-Ring 7/16 195745 Cover, Dust, Wheel Cover, Top 189403 187353 Nut, Hex Pulley 73800400 188281 Pawt Lever, Drive Control 175098...
-
Page 42: 4-Cycle Engine Parts List & View
BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K05-0659-E1 718_ 10 _ 307_ I 1330 REPAIR MANUAL 22 ;... - Page 43 BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K05-0659-E1 505_ 633 _ 127_ 130 9 977 CARBURETOR GASKET SET 358 ENGINE GASKET SET 121 CARBURETOR OVERHAUL KIT 3<c_ 20_ a42_) 524_ 633_ 137_ 104_...
- Page 44 BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K05-0659-E1 564_ 455_ 670 _ 9721 592_ 689 _ 1036 EMISSIONS LABEL PART PART DESCRIPTION DESCRIPTION 697322 Cylinder Assembly 695759 Screw (Connecting Rod) 399269 Valve-Exhaust Kit-Bushing/Seal 262651s 299819s Valve-Intake Seal-Oil (Magneto Side) 262652s 493279 Sump-Engine 691270...
- Page 45 BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K05-0659-E1 PART PART DESCRIPTION DESCRIPTION Seal-Throttle Shaft 696564 Valve-Throttle 691321 O:1: 398187 Float-Carburetor 66538s Boot-Spark Plug 398188 O Valve-Needle/Seat 690345 Screw (Starter Gear Cover) 693981 O:1:Gasket-Float Bowl 493823 • Spacer (Includes 2) 272653s •O:l:Gasket-Air Cleaner 692294 Spacer-Fuel Tank...
- Page 46 SERVICE NOTES...
- Page 47 SERVICE NOTES...
- Page 48 Your Home For repair - in your home - of all major brand appliances, lawn and garden equipment, or heating and cooling systems, no matter made it, no matter sold For the replacement parts, accessories owner's manuals that you need to do-it-yourself. For Sears professional installation...
