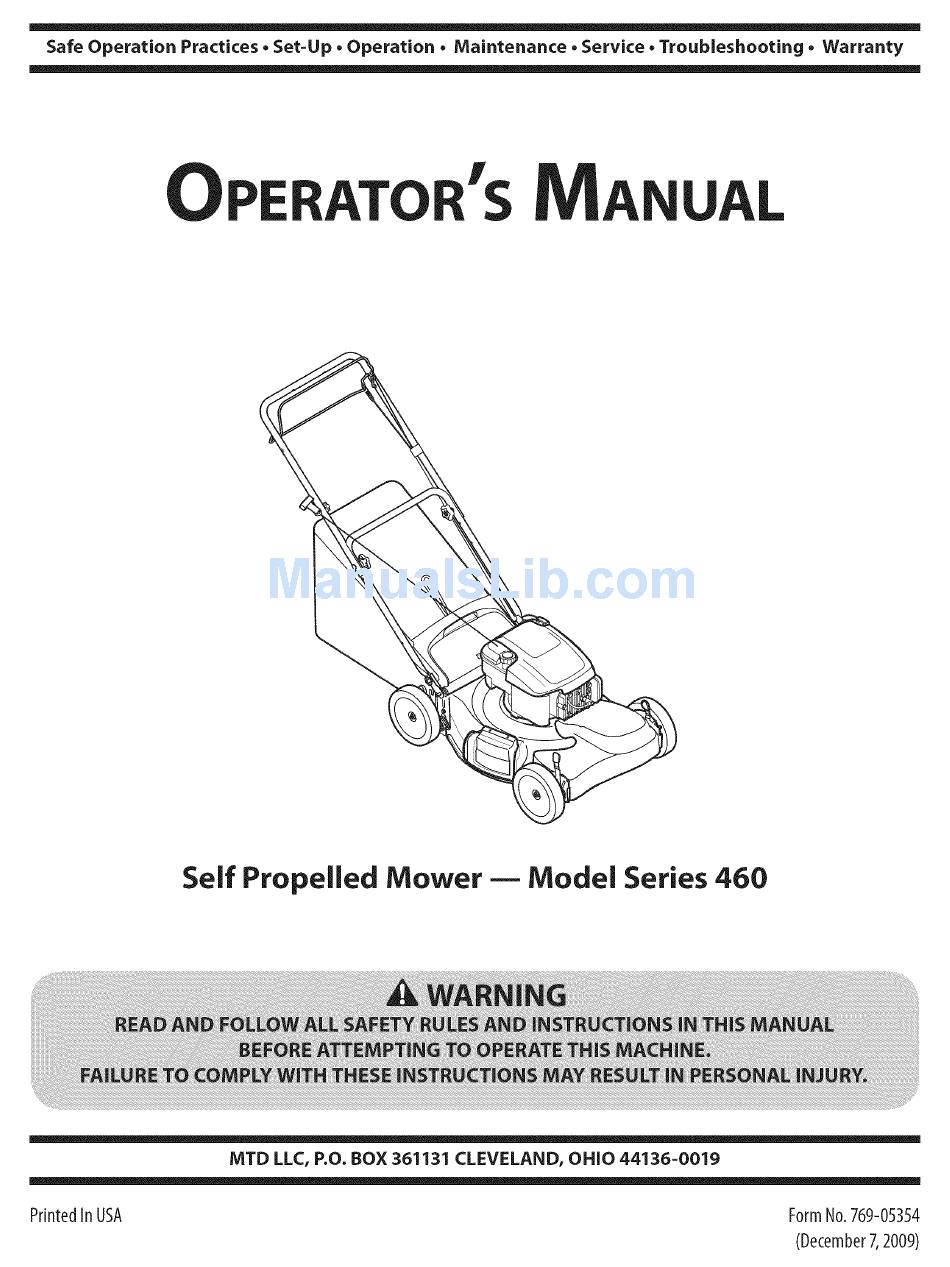

MTD Series 460 Operator's Manual

Self propelled mower
Hide thumbs Also See for Series 460:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Safe Operation
Practices • Set-Up • Operation
• Maintenance
• Service • Troubleshooting
• Warranty
L
Self Propelled Mower m Model Series 460
MTD LLC, P.O. BOX 361131 CLEVELAND, OHiO 44136-0019
PrintedIn USA
FormNo.769-05354
(December 7 ,2009)
