Lenovo ThinkCentre M81 Handboek Voor De Gebruiker page 55

In dit gedeelte vindt u instructies voor het installeren of vervangen van de kaartlezer.
Opmerking: De kaartlezer is alleen in bepaalde modellen geïnstalleerd. Zie voor een nieuwe installatie "De
kaartlezer installeren" op pagina 43. Zie voor vervanging "De kaartlezer vervangen" op pagina 45.
De kaartlezer installeren
Om de kaartlezer te plaatsen doet u het volgende:
1. Verwijder alle eventueel aanwezige opslagmedia uit de stations en schakel alle aangesloten apparatuur
uit. Zet dan de computer uit. Haal vervolgens alle stekkers uit het stopcontact en ontkoppel alle kabels
die op de computer zijn aangesloten.
2. Verwijder de kap van de computer. Zie "De kap van de computer verwijderen" op pagina 34.
3. Verwijder de frontplaat. Zie "De frontplaat verwijderen en terugplaatsen" op pagina 35.
4. Zoek het stationsvak voor de kaartlezer. Zie "De plaats van interne stations" op pagina 14.
5. Druk de ontgrendelknop van de kaartlezer naar links en schuif de kaartlezer uit het frame van de
computer.

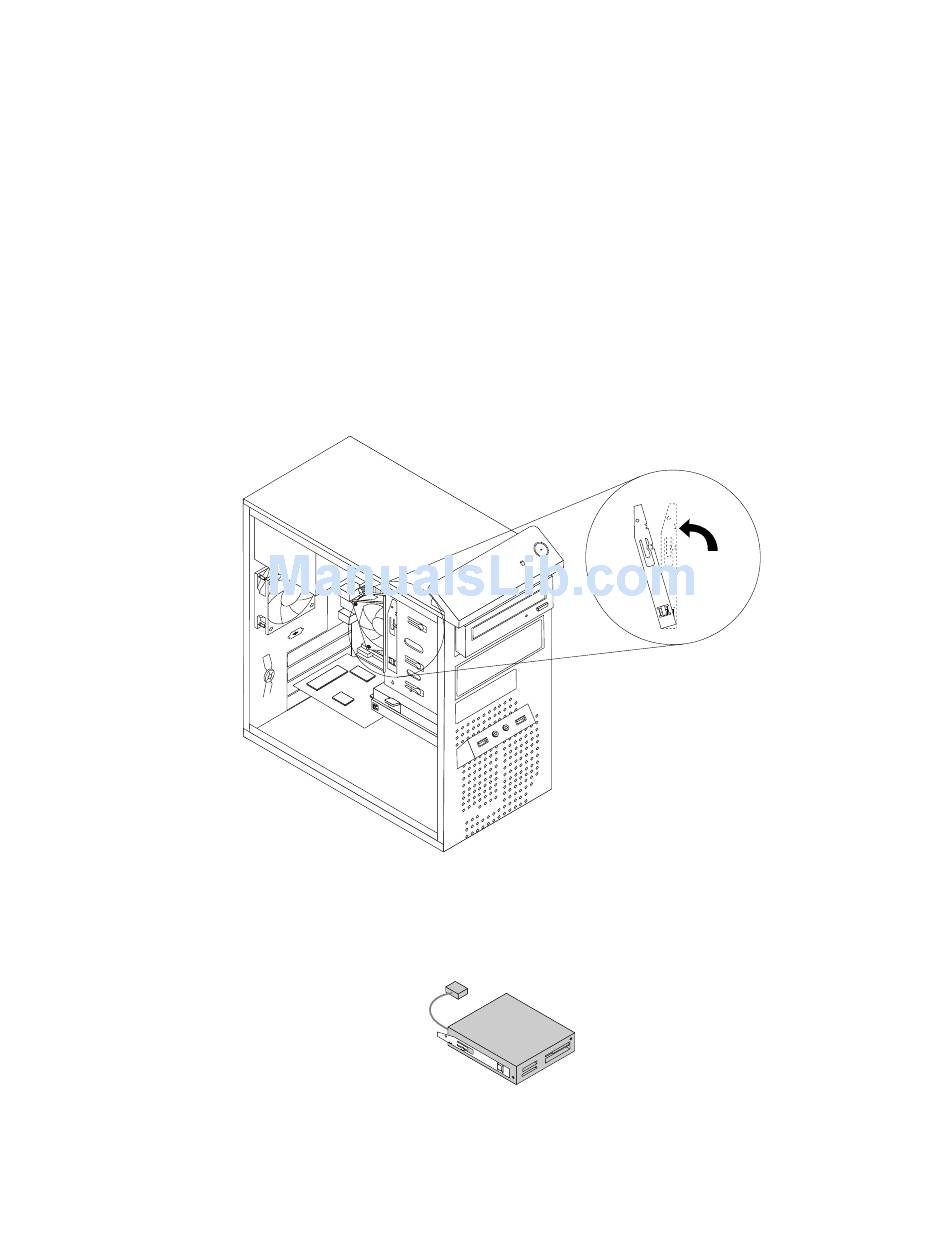

Figuur 21. De ontgrendelknop van de kaartlezer verwijderen
6. Plaats de ontgrendelknop van de kaartlezer aan de kant van de nieuwe kaartlezer.
Figuur 22. De ontgrendelknop van de kaartlezer plaatsen
.
Hoofdstuk 5 Hardware installeren en vervangen
43
