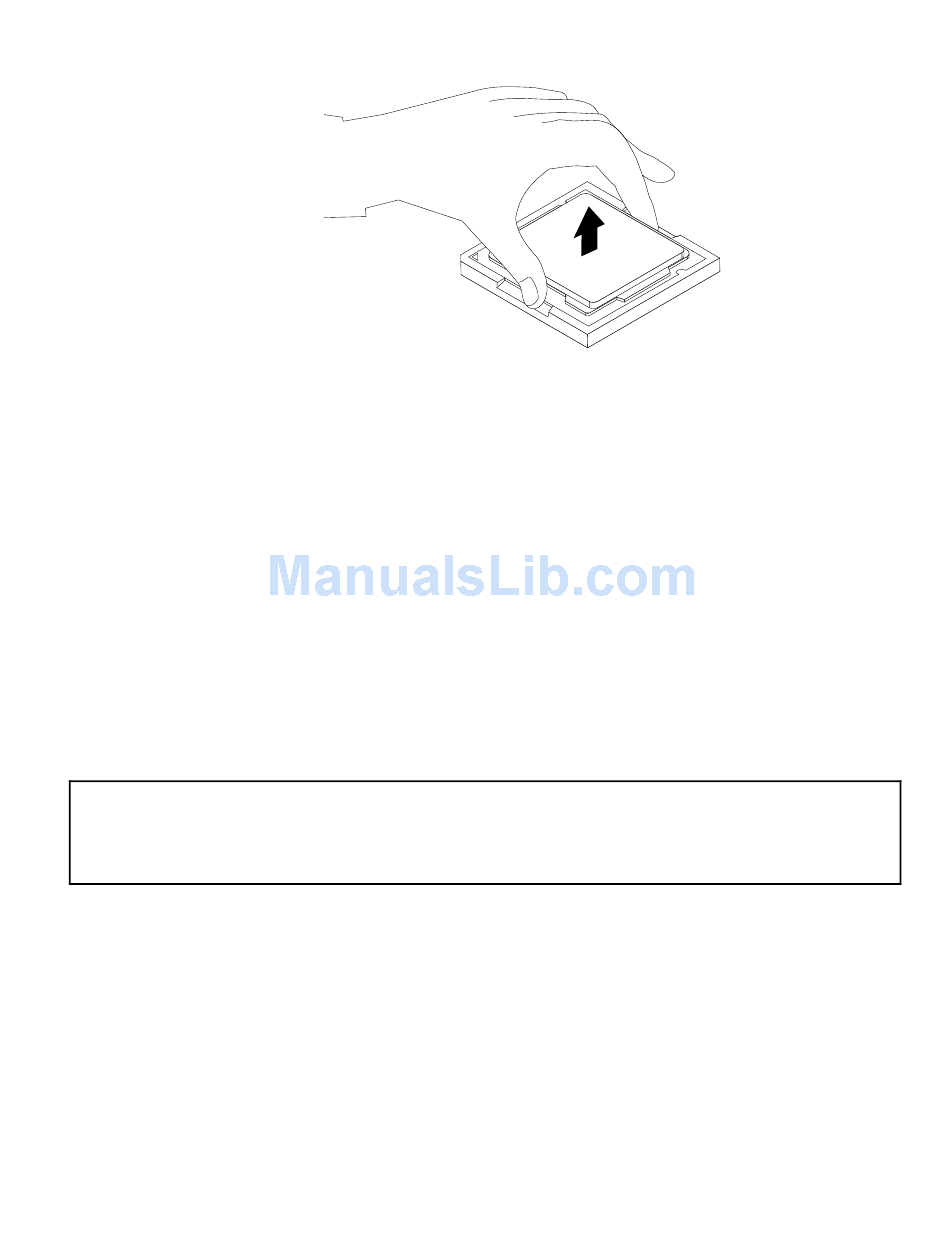

Figura 21. Extracción del microprocesador
6. Asegúrese de que el pequeño tirador esté levantado.
7. Extraiga la cubierta que protege los contactos dorados del microprocesador nuevo.
8. Sujete el microprocesador nuevo por los lados y alinee el pequeño triángulo de la esquina del
microprocesador con el triángulo correspondiente de la esquina del socket del microprocesador.
9. Inserte el nuevo microprocesador en el socket del microprocesador de la placa del sistema.
10. Baje el tirador para fijar el nuevo microprocesador en el socket.
11. Reinstale el conjunto de ventilador y disipador de calor. Consulte "Sustitución del conjunto de ventilador
y disipador de calor" en la página 25.
12. Vuelva a instalar las piezas y a conectar los cables que se hayan extraído o desconectado.
Qué debe hacer a continuación:
• Para trabajar con otra pieza de hardware, vaya al apartado pertinente.
• Para completar la instalación, vaya a "Cómo finalizar la sustitución de piezas" en la página 40.
Sustitución de la unidad óptica
Atención:
No abra el sistema ni intente realizar ninguna reparación antes de leer y comprender la "Información de seguridad
importante" de la publicación Guía de seguridad y garantía de ThinkCentre proporcionada con el sistema. Para
obtener una copia de la publicación Guía de seguridad y garantía de ThinkCentre, vaya a:
http://www.lenovo.com/support
En este apartado se proporcionan las instrucciones para sustituir la unidad óptica.
Para sustituir la unidad óptica, siga estos pasos:
1. Extraiga todos los soportes de las unidades y apague todos los dispositivos conectados y el sistema. A
continuación, desconecte todos los cables de alimentación de las tomas eléctricas y los que estén
conectados al sistema.
2. Extraiga la tapa del sistema. Consulte "Extracción de la cubierta del sistema" en la página 14.
3. Extraiga el marco biselado frontal. Consulte "Extracción y reinstalación del marco biselado frontal"
en la página 15.
4. Desconecte los cables de señal y de alimentación de la parte posterior de la unidad óptica.
5. Extraiga los tres tornillos que fijan la unidad óptica. A continuación, deslice la unidad óptica hacia
fuera de la parte frontal del sistema.
.
