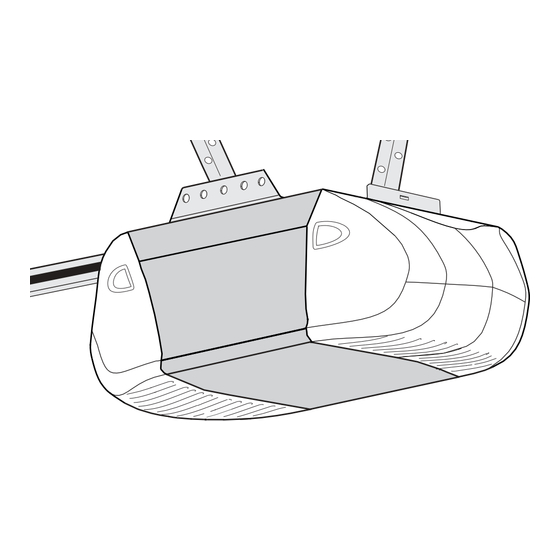

GARAGE DOOR OPENER
Models 3280C 1/2 HP
3280-267C 1/2 HP
For Residential Use Only
Owner's Manual
■
Please read this manual and the enclosed safety materials carefully!
■
Fasten the manual near the garage door after installation.
The door WILL NOT CLOSE unless the Protector System
■
properly aligned.
■
Periodic checks of the opener are required to ensure safe operation.
■
The model number label is located on the front panel of your opener.
®
The Chamberlain Group, Inc.
845 Larch Avenue
Elmhurst, Illinois 60126-1196
www.liftmaster.com
®
is connected and
Advertisement
Chapters
Table of Contents
Related Manuals for Chamberlain 3280C 1/2 HP
Summary of Contents for Chamberlain 3280C 1/2 HP
- Page 1 The Chamberlain Group, Inc. 845 Larch Avenue Elmhurst, Illinois 60126-1196 www.liftmaster.com ® GARAGE DOOR OPENER Models 3280C 1/2 HP 3280-267C 1/2 HP For Residential Use Only Owner’s Manual ■ Please read this manual and the enclosed safety materials carefully! ■...
-
Page 2: Table Of Contents
TABLE OF CONTENTS Introduction Adjustment 23-25 Safety symbol and signal word review......2 Adjust the travel limits ..........23 Preparing your garage door ........3 Adjust the force ............24 Tools needed ...............3 Test the safety reversal system.........25 Planning ..............4 Test the Protector System ®... -
Page 3: Preparing Your Garage Door
Preparing your garage door WARNING Before you begin: To prevent possible SERIOUS INJURY or DEATH: • Disable locks. • ALWAYS call a trained door systems technician if CAUTION • Remove any ropes connected to garage door. garage door binds, sticks, or is out of balance. An unbalanced garage door may not reverse when •... -
Page 4: Planning
Planning Identify the type and height of your garage door. Survey your garage area to see if any of the conditions below apply to your installation. Additional materials may be required. You may find it helpful to refer back to this page and the accompanying illustrations as you proceed with the installation of your opener. -
Page 5: Carton Inventory
Carton Inventory Your garage door opener is packaged in two cartons purchased. If anything is missing, carefully check the which contain the motor unit and all parts illustrated packing material. Parts may be stuck in the foam. below. Accessories will depend on the model Hardware for installation is also listed below. -
Page 6: Assembly
WARNING CAUTION ASSEMBLY STEP 1 Attach the Rail to the Motor Unit To avoid SERIOUS damage to opener, ONLY use bolts/fasteners mounted in top of motor unit. To avoid installation difficulties, do not run the garage door opener until instructed to do so. •... -
Page 7: Attach The Belt Cap Retainer
WARNING ASSEMBLY STEP 3 Attach the Belt Cap Retainer To avoid possible SERIOUS INJURY to fingers from moving garage door opener: CAUTION • Position the belt cap retainer over the motor unit • ALWAYS keep hand clear of sprocket while operating sprocket so the two holes in cap align with the two opener. -
Page 8: Determine The Header Bracket Location
Unfinished INSTALLATION STEP 1 OPTIONAL Ceiling CEILING Determine the Header Bracket MOUNT Location HEADER BRACKET Header Wall WARNING WARNING Vertical Centerline of Garage Door To prevent possible SERIOUS INJURY or DEATH: • Header bracket MUST be RIGIDLY fastened to Structural CAUTION WARNING Supports... -
Page 9: Install The Header Bracket
INSTALLATION STEP 2 Install the Header Bracket Wall Mounting Holes You can attach the header bracket either to the wall above the garage door, or to the ceiling. Follow the CEILING MOUNT ONLY The nail hole is for instructions which will work best for your particular positioning only. -
Page 10: Attach The Rail To The Header Bracket
INSTALLATION STEP 3 Attach the Rail to the Header Bracket • Position the opener on the garage floor below the header bracket. Use packing material as a protective base. NOTE: If the door spring is in the way you’ll need help. Have someone hold the opener securely on a temporary support to allow Header Wall the rail to clear the spring. -
Page 11: Position The Opener
WARNING CAUTION INSTALLATION STEP 4 Position the Opener To prevent damage to garage door, rest garage door opener rail on 2x4 placed on top section of door. Follow instructions which apply to your door type as illustrated. SECTIONAL DOOR OR ONE-PIECE DOOR WITH TRACK A 2x4 laid flat is convenient for setting an ideal door-to-rail distance. -
Page 12: Hang The Opener
WARNING INSTALLATION STEP 5 Hang the Opener To avoid possible SERIOUS INJURY from a falling garage door opener, fasten it SECURELY to structural CAUTION Three representative installations are shown. Yours supports of the garage. Concrete anchors MUST be used may be different. Hanging brackets should be angled if installing any brackets into masonry. -
Page 13: Install The Door Control
WARNING WARNING CAUTION WARNING INSTALLATION STEP 6 Install the Door Control To prevent possible SERIOUS INJURY or DEATH from electrocution: Locate door control within sight of door at a minimum • Be sure power is not connected BEFORE installing door height of 5 feet (1.5 m) where small children cannot control. -
Page 14: Install The Light
WARNING INSTALLATION STEP 7 CAUTION Install the Light To prevent possible OVERHEATING of the endpanel or light socket: • Press the release tabs on both sides of lens. • DO NOT use short neck or specialty light bulbs. Gently rotate lens back and downward until the •... -
Page 15: Electrical Requirements
WARNING WARNING INSTALLATION STEP 9 Electrical Requirements To prevent possible SERIOUS INJURY or DEATH from electrocution or fire: CAUTION WARNING To avoid installation difficulties, do not run the • Be sure power is not connected to the opener, and opener at this time. disconnect power to circuit BEFORE removing cover to To reduce the risk of electric shock, your garage door establish permanent wiring connection. -
Page 16: Install The Protector System
WARNING INSTALLATION STEP 10 Install The Protector System ® • Be sure power is not connected to the garage door opener BEFORE installing the safety reversing sensor. CAUTION The safety reversing sensor must be connected • To prevent SERIOUS INJURY or DEATH from a closing and aligned correctly before the garage door garage door: opener will move in the down direction. - Page 17 INSTALLING THE BRACKETS Be sure power to the opener is disconnected. Figure 1 DOOR TRACK MOUNT (RIGHT SIDE) Install and align the brackets so the sensors will face each other across the garage door, with the beam no higher than 6" (15 cm) above the floor. They may be Door installed in one of three ways, as follows.
-
Page 18: Mounting And Wiring The Safety Sensors
MOUNTING AND WIRING THE SAFETY SENSORS Figure 5 • Slide a 1/4"-20x1/2" carriage bolt head into the slot Wing Nut 1/4"-20 on each sensor. Use wing nuts to fasten sensors to brackets, with lenses pointing toward each other across the door. Be sure the lens is not obstructed by a bracket extension (Figure 5). -
Page 19: Fasten The Door Bracket
WARNING CAUTION INSTALLATION STEP 11 Fasten the Door Bracket Fiberglass, aluminum or lightweight steel garage doors WILL REQUIRE reinforcement BEFORE installation of Follow instructions which apply to your door type as door bracket. Contact your door manufacturer for illustrated below or on the following page. reinforcement kit. - Page 20 ONE-PIECE DOORS Please read and comply with the warnings and reinforcement instructions on the previous page. They apply to one-piece doors also. • Center the door bracket on the top of the door, in line with the header bracket as shown. Mark either the left and right, or the top and bottom holes.
-
Page 21: Connect Door Arm To Trolley
INSTALLATION STEP 12 Inner Trolley Connect Door Arm to Trolley Follow instructions which apply to your door type as Outer Trolley illustrated below and on the following page. SECTIONAL DOORS ONLY Clevis Pin 5/16"x1" Ring • Make sure garage door is fully closed. Pull the Fastener emergency release handle to disconnect the outer trolley from the inner trolley. -
Page 22: Connect The Door Arm To The Trolley
ALL ONE-PIECE DOORS Door Ring Bracket 1. Assemble the door arm, Figure 4: Fastener Nuts • Fasten the straight and curved door arm sections Lock 5/16"-18 Washers together to the longest possible length (with a 2 5/16" or 3 hole overlap). Clevis Pin Straight 5/16"x1-1/4"... -
Page 23: Adjust The Up/Down Travel Limits
WARNING ADJUSTMENT STEP 1 Adjust the UP and DOWN Travel Without a properly installed safety reversal system, Limits persons (particularly small children) could be CAUTION SERIOUSLY INJURED or KILLED by a closing garage Limit adjustment settings regulate the points at which door. -
Page 24: Adjustment
WARNING ADJUSTMENT STEP 2 Adjust the Force Without a properly installed safety reversal system, persons (particularly small children) could be CAUTION Force adjustment controls are located on the back SERIOUSLY INJURED or KILLED by a closing garage panel of the motor unit. Force adjustment settings door. -
Page 25: Test The Safety Reversal System
WARNING ADJUSTMENT STEP 3 Test the Safety Reversal System Without a properly installed safety reversal system, persons (particularly small children) could be CAUTION SERIOUSLY INJURED or KILLED by a closing garage TEST door. • With the door fully open, place a 1-1/2" (3.8 cm) •... -
Page 26: Operation
WARNING OPERATION IMPORTANT SAFETY INSTRUCTIONS WARNING To reduce the risk of SEVERE INJURY or DEATH: 1. READ AND FOLLOW ALL WARNINGS AND 8. NEVER use handle to pull garage door open or closed. INSTRUCTIONS. If rope knot becomes untied, you could fall. 2. -
Page 27: Using The Wall-Mounted Door Control
Using the Wall-Mounted B) To operate one door using all three buttons on the hand-held remote: Door Control You may program the remote to open the door with the large THE MULTI-FUNCTION DOOR CONTROL button, close it with the middle Open Press the push button to open or Push... -
Page 28: Care Of Your Opener
THE REMOTE CONTROL BATTERY CARE OF YOUR OPENER WARNING LIMIT AND FORCE ADJUSTMENTS: Weather conditions may To prevent possible SERIOUS INJURY or DEATH: FORCE CONTROLS cause some minor changes • NEVER allow small children near batteries. in door operation requiring CAUTION •... -
Page 29: Having A Problem
HAVING A PROBLEM? 1. My door will not close and the light bulbs blink on my motor unit: The safety reversing sensor must be connected and aligned correctly before Bell Wire the garage door opener will move in the down direction. -
Page 30: Diagnostic Chart
Bell Wire Diagnostics Installed Located On Safety Sensor Motor Unit LED or Your garage door opener is programmed with Diagnostic self-diagnostic capabilities. The “Learn” button/diagnostic "Learn" LED will flash a number of times then pause signifying it Safety Sensor Button has found a potential issue. -
Page 31: Programming
PROGRAMMING NOTICE: If this Security ✚ ® garage door opener is operated with a non-rolling code transmitter, the technical measure in the receiver of the garage door opener, which provides security against code-theft devices, will be circumvented. The owner of the copyright in the garage door opener does not authorize the purchaser or supplier of the non-rolling code transmitter to circumvent that technical measure. -
Page 32: To Add, Reprogram Or Change A Keyless Entry Pin
To Add, Reprogram or Change a Keyless Entry PIN NOTE: Your new Keyless Entry must be programmed to operate your garage door opener. USING THE “LEARN” BUTTON USING THE MULTI-FUNCTION DOOR CONTROL 1. Press and release the “learn” NOTE: This method requires two people if the Keyless button on motor unit. -
Page 33: Repair Parts
REPAIR PARTS Rail Assembly Parts PART DESCRIPTION 4A1008 Master link kit 41B5424 Belt pulley bracket 41B3869-1 Complete trolley assembly 109B33 Trolley clip 2777BDC One-piece T-rail 41A5434-11 Full belt assembly 41B4103 Tensioner assembly 83A11-2 Rail grease Installation Parts KEY PART DESCRIPTION 41A5273-1 Multi-function door control panel 373LMC... -
Page 34: Motor Unit Assembly Parts
Motor Unit Assembly Parts (Down) LIMIT SWITCH ASSY. Brown Contact Wire Grey Wire Drive Gear Center Limit (Up) Yellow Contact Contact Wire KEY PART KEY PART NO. NO. DESCRIPTION NO. NO. DESCRIPTION 41A4371 Belt cap retainer 41C4842 Universal replacement motor & bracket assembly, Complete with: 41A4885-5 Gear and sprocket assy., Motor, worm, bracket, bearing... -
Page 35: Accessories
ACCESSORIES 1702LMC 395LMC Remote Light Control: Outside Quick Release: Enables homeowner to turn on a lamp, Required for a garage with NO television or other appliance from their car access door. Enables homeowner to with their garage door opener remote or open garage door manually from from anywhere in their home with an outside by disengaging trolley. -
Page 36: Warranty
LIFETIME MOTOR AND BELT LIMITED WARRANTY The Chamberlain Group, Inc. (“Seller”) warrants to the first retail purchaser of this product, for the residence in which this product is originally installed, that it is free from defect in materials and/or workmanship for a period of one year from the date of purchase and that the motor and belt is free from defect in materials and/or workmanship for the lifetime of the product. - Page 37 The Chamberlain Group, Inc. 845 Larch Avenue Elmhurst, Illinois 60126-1196 www.liftmaster.com ® OUVRE-PORTE DE GARAGE Modèles 3280C 1/2 HP 3280-267C 1/2 HP Pour résidences seulement Manuel d’instructions ■ Lire attentivement ce manuel ainsi que les consignes de sécurité! ■ Après la pose, accrocher ce manuel près de la porte de garage pour s’y reporter ultérieurement.
- Page 38 TABLE DES MATIÈRES Introduction Réglages 23-25 Revue des symboles de sécurité et des mots Réglage des courses ......23 de signalement .
-
Page 39: Préparation De Votre Porte De Garage
Préparation de votre porte de garage AVERTISSEMENT Avant de commencer : Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT : • Désactiver les serrures. • TOUJOURS appeler un technicien formé en systèmes de AVERTISSEMENT AVERTIS • Retirer toute corde raccordée à la porte de garage. porte si la porte de garage force ou est déséquilibrée. -
Page 40: Planification
Planification Identifier le type et la hauteur de votre porte de garage. Examiner la région du garage pour noter si l’une des conditions ci-après s’applique à votre installation. Des matériaux supplémentaires peuvent être nécessaires. Il vous sera peut-être utile de vous reporter à cette page et aux illustrations qui l’accompagnent en procédant à la pose de l’ouvre-porte. POSE DE PORTE ARTICULÉE PLAFOND FINI Une cornière et des... -
Page 41: Inventaire De La Boîte D'emballage
Inventaire de la boîte d’emballage Votre ouvre-porte de garage est emballé dans deux boîtes matériel d’emballage. Les pièces peuvent être coincées qui contiennent le moteur et toutes les pièces illustrées dans la mousse. Les ferrures de montage sont également ci-après. Les accessoires dépendront du modèle acheté. indiquées ci-après. -
Page 42: Montage
AVERTISSEMENT ATTENTION MONTAGE - 1RE OPÉRATION Fixation du rail au moteur Pour éviter des domages SÉRIEUX à l’ouvre-porte, utiliser UNIQUEMENT les vis montées sur le dessus du moteur. Pour éviter les problèmes d’installation, ne pas faire fonctionner l’ouvre-porte de garage avant d’avoir reçu l’instruction de le faire. -
Page 43: Attachement Du Capuchon De Maintien De La Courroie
AVERTISS AVERTISSEMENT AVERTISSEMENT MONTAGE - 3E OPÉRATION Attachement du capuchon de Pour éviter d’éventuelles LÉSIONS GRAVES aux doigts par maintien de la courroie suite du mouvement de l’ouvre-porte : ATTENTION • TOUJOURS garder la main à l’écart du pignon en faisant •... -
Page 44: Déterminer L'emplacement Du Support De Linteau
POSE – 1 OPÉRATION MONTAGE DU Plafond non fini SUPPORT DE Déterminer l’emplacement du support LINTEAU AU de linteau PLANFOND EN OPTION AVERTISSEMENT 2 x 4 Linteau Ligne du centre Pour prévenir d’éventuelles BLESSURES GRAVES ou vertical de la LA MORT : RTISSEMENT AVERTISSEMENT porte de garage... -
Page 45: Pose Du Support De Linteau
POSE – 2 OPÉRATION Pose du support de linteau Trous de fixation au mur Le support de linteau peut être fixé soit sur le mur, CEILING MOUNT ONLY au-dessus de la porte, soit au plafond. Suivre les Le trou du clou n'est prévu que pour le positionnement instructions qui répondent le mieux aux besoins seulement. -
Page 46: Fixation Du Rail Sur Le Support De Linteau
POSE - 3 OPÉRATION Fixation du rail sur le support de linteau • Positionner l’ouvre-porte de garage sur le plancher, juste sous le support de linteau. Utiliser une des boîtes d’emballage pour le protéger. REMARQUE : Si le ressort de la porte gêne, il faudra demander de l’aide. Demander à... -
Page 47: Positionnement De L'ouvre-Porte
AVERTISSEMENT ATTENTION POSE - 4 OPÉRATION Positionnement de l’ouvre-porte Pour prévenir les dommages à la porte de garage, faire reposer le rail de l’ouvre-porte de garage sur un 2 x 4 placé sur la Suivre les instructions qui se rapportent à la porte de section supérieure de la porte. -
Page 48: Accrochage De L'ouvre-Porte
AVERTISSEMENT POSE - 5 OPÉRATION Accrochage de l’ouvre-porte Pour éviter d’éventuelles BLESSURES GRAVES par suite de la chute d’un ouvre-porte de garage, fixer l’ouvre-porte AVERTISSEMENT AVERTIS Les illustrations représentent trois poses types. La pose SOLIDEMENT aux solives du garage. On DOIT utiliser des peut toutefois être différente. -
Page 49: Pose De La Commande De Porte
AVERTISSEMENT AVERTISSEMENT ATTENTION AVERTISSEMENT POSE - 6 OPÉRATION Pose de la commande de porte Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite d’électrocution : Poser la commande murale dans un endroit où on pourra • S’assurer que le courant est coupé AVANT de poser la la voir de la porte, à... -
Page 50: Pose Des L'ampoule
AVERTISSEMENT ATTENTION POSE - 7 OPÉRATION Pose des l’ampoule Pour éviter toute SURCHAUFFE éventuelle du panneau d’éclairage : • Appuyer sur les languettes de dégagement des deux • NE PAS utiliser d’ampoules à col court ou de forme spéciale. côtés du diffuseur. Faire pivoter le diffuseur délicatement •... -
Page 51: Exigences Électriques
AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT POSE - 9 OPÉRATION Exigences électriques Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite d’électrocution ou d’un incendie : ATTENTION AVERTISSEMENT • S’assurer que l’ouvre-porte est hors tension et couper le Pour éviter les difficultés pendant la pose, ne pas faire courant au circuit AVANT de retirer le couvercle pour fonctionner l’ouvre-porte pour le moment. -
Page 52: Pose Du Système Protector
AVERTISSEMENT POSE - 10 OPÉRATION Pose du Système Protector ® • S’assurer que l’ouvre-porte de garage est hors tension AVANT de poser le détecteur inverseur de sécurité. AVERTISSEMENT AVERTIS Les détecteurs inverseurs de sécurité doivent être bien • Pour prévenir des BLESSURES GRAVES ou LA MORT par branchés et bien alignés avant que l’ouvre-porte de suite d’une porte de garage qui se ferme : garage puisse fermer la porte. - Page 53 POSE DES SUPPORTS Figure 1 MONTAGE SUR GUIDES DE PORTE (CÔTÉ DROIT) S’assurer que l’ouvre-porte est hors tension. Poser et aligner les supports de manière à ce que les Guide détecteurs se fassent face l’un l’autre de part et d’autre de de porte la porte du garage, le faisceau n’étant pas à...
- Page 54 MONTAGE ET CÂBLAGE DES Figure 5 DÉTECTEURS INVERSEURS • Faire glisser un boulon à tête bombée et collet carré de Écrou à oreilles 1/4 po-20 x 1/2 po dans la fente de chaque détecteur. Utiliser des écrous à oreilles pour fixer les détecteurs aux supports, avec les diffuseurs dirigés l’un vers l’autre de part et d’autre de la porte.
-
Page 55: Fixation Du Support De Porte
AVERTISSEMENT ATTENTION POSE - 11 OPÉRATION Fixation du Support de Porte Les portes de garage en fibre de verre, en aluminium ou en acier léger ont BESOIN d’être renforcées AVANT la fixation du Suivre les instructions qui correspondent au type de porte, support de porte. - Page 56 PORTES RIGIDES Prière de lire et de suivre les avertissements et les instructions de renforcements à la page précédente. Ils s’appliquent également aux portes rigides. • Centrer le support de porte sur le dessus de la porte, en l’alignant avec le support de linteau, comme il est illustré.
-
Page 57: Fixation De La Biellette Au Chariot
POSE - 12 OPÉRATION Chariot intérieur Fixation de la biellette au chariot Chariot extérieur Suivre uniquement les instructions se reportant à votre type de porte, comme illustré ci-dessous et à la page suivante. PORTE ARTICULÉE SEULEMENT Axe de chape de 5/16 po x 1 po •... - Page 58 POUR TOUTES LES PORTES RIGIDES Support Anneau de la porte 1. Assemblage des biellettes, Figure 4 : Écrous de d'arrêt 5/16 de po-18 • Assembler les biellettes droite et courbée à leur plus Rondelle-frein grande longueur (2 ou 3 trous se chevauchant). de 5/16 de po Biellette •...
-
Page 59: Réglages
AVERTISSEMENT RÉGLAGES - 1 OPÉRATION Réglage des courses d’ouverture Sans un système d’inversion de sécurité bien installé, des et de fermeture AVERTISSEMENT AVERTIS personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de Le réglage de ces courses fixe les points où la porte garage qui se referme. -
Page 60: Réglage De La Force
AVERTISSEMENT RÉGLAGES - 2 OPÉRATION Réglage de la force Sans un système d’inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient AVERTISSEMENT AVERTIS Les commandes de réglage de la force sont situées sur le être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de panneau arrière du moteur. -
Page 61: Essai Du Système Protector
AVERTISSEMENT RÉGLAGES - 3 OPÉRATION Essai du système d’inversion de Sans un système d’inversion de sécurité bien installé, des sécurité personnes (plus particulièrement les petits enfants) pourraient AVERTISSEMENT AVERTIS être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme. ESSAI •... -
Page 62: Fonctionnement
AVERTISSEMENT FONCTIONNEMENT IMPORTANTES CONSIGNES DE SÉCURITÉ AVERTISSEMENT AVERTISSEMENT Pour réduire le risque de BLESSURES GRAVES ou de MORT : 1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET 8. Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte. INSTRUCTIONS. Il y a risque de chute si le nœud de la corde se défait. -
Page 63: Utilisation De La Commande De Porte Murale
Utilisation de la commande de porte à B) Pour actionner une porte en utilisant les trois boutons montage mural de la télécommande à main (ouverture/fermeture/arrêt) : On peut programmer la télécommande de manière à PANNEAU COMMANDE DE PORTE ouvrir la porte avec le gros Appuyer sur la barre pour ouvrir ou Ouverture bouton, à... -
Page 64: Entretien De Votre Ouvre-Porte De Garage
LA PILE DE LA TÉLÉCOMMANDE ENTRETIEN DE L’OUVRE-PORTE DE GARAGE AVERTISSEMENT RÉGLAGES DE COURSE ET DE FORCE : Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT : Les conditions climatiques COMMANDES DE FORCE • Ne JAMAIS laisser de petits enfants à proximité des piles. risquent de causer de petites AVERTISSEMENT AVERTIS... -
Page 65: Défauts De Fonctionnement
DÉFAUTS DE FONCTIONNEMENT 1. Ma porte ne se ferme pas et les ampoules de l’éclairage du moteur clignotent : Le détecteur Fil de sonnerie inverseur de sécurité doit être raccordé et aligné correctement avant que l’ouvre-porte de garage n’entame la procédure de fermeture. •... -
Page 66: Fiche Diagnostique
Fil de sonnerie Diagnostic situé sur le moteur Montage du détecteur inverseur Voyant LED ou LED diagnostic Des fonctions d’autodiagnostic ont été programmées dans votre Bouton ouvre-porte de garage. Le bouton « learn » ou le voyant LED de « Learn » Détecteur inverseur diagnostic émettra un certain nombre d’éclairs avant de faire une pause pour indiquer la découverte d’un problème potentiel. -
Page 67: Programmation
PROGRAMMATION REMARQUE : Si cet ouvre-porte de garage Security ✚ ® est utilisé avec une télécommande émettrice à code fixe, le dispositif technique que contient le récepteur de l’ouvre-porte et qui procure une protection contre les vols de code, se trouvera contourné. -
Page 68: Pour Ajouter, Reprogrammer Ou Modifier Un Nip D'entrée Sans Clé
Pour ajouter, reprogrammer ou modifier un NIP d’entrée sans clé REMARQUE : Votre nouvelle entrée sans clé doit être programmée de manière à faire fonctionner votre ouvre-porte de garage. UTILISATION DU BOUTON « LEARN » UTILISATION DE LA COMMANDE DE PORTE MULTIFONCTION 1. -
Page 69: Pièces D'assemblage Du Rail
PIÈCES DE RECHANGE Pièces d’assemblage du rail N° DE RÉF. PIÈCE DÉSIGNATION 4A1008 Maillon de raccord 41A5424 Support de poulie de courroie 41B3869-1 Chariot complet 109B33 Pince de chariot 2777BDC Rail rigide 41A5434-11 Ensemble courroie complet 41B4103 Ensemble tendeur 83A11-2 Graisse à... -
Page 70: Pièces D'assemblage Du Moteur
Pièces d’assemblage du moteur Contact INTERRUPTEUR DE FIN (fermeture) DE COURSE brun gris Pignon menant Contact de fin Contact de course central (d'ouverture) jaune RÉF. N° DE RÉF. N° DE PIÈCE DÉSIGNATION PIÈCE DÉSIGNATION 41A4371 Capuchon de maintien 41A5525-3 Couvercle de la courroie 41A2818 Entraînement et dispositif de... -
Page 71: Accessoires
ACCESSOIRES 1702LMC 395LMC Commande d’éclairage : Détachement rapide d'extérieur : Permet d’allumer une lampe, un téléviseur Nécessaire pour un garage SANS porte ou un autre appareil à partir de la voiture d'accès. Permet au propriétaire d'ouvrir la avec l’ouvre-porte ou à partir de n’importe porte de garage manuellement à... -
Page 72: Garantie
GARANTIE LIMITÉE À VIE SUR LE MOTEUR ET COURROLE La société Chamberlain Group Inc. (« le Vendeur ») garantit à l’acheteur au détail initial de ce produit dans la résidence duquel ce produit est originalement installé, que le produit est exempt de tout défaut de matière ou vice de fabrication pour une période de un an à...
