Duerkopp Adler 739-23 Spare Parts
  1. Manuals
  2. Brands
  3. Duerkopp Adler Manuals
  4. Sewing Machine
  5. 739-23
  6. Spare parts
Duerkopp Adler 739-23 Spare Parts

Duerkopp Adler 739-23 Spare Parts

Hide thumbs Also See for 739-23:
Table of Contents

Advertisement

Quick Links

Download this manual
DocNr.:DOC 000007 / Version 1
Stand 30.09.2005
10

Advertisement

Table of Contents
loading

Related Manuals for Duerkopp Adler 739-23

Summary of Contents for Duerkopp Adler 739-23

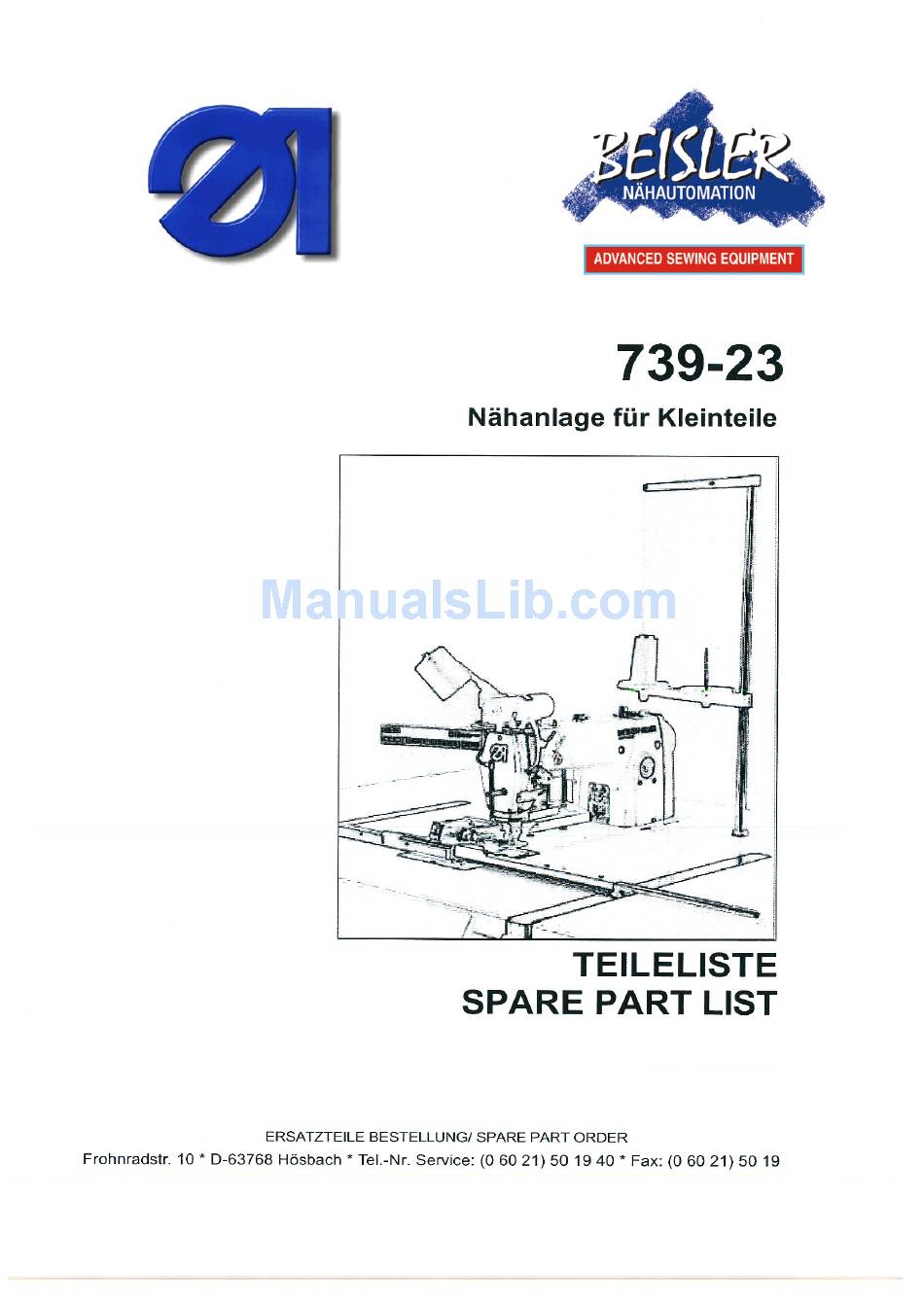

  • Page 1 DocNr.:DOC 000007 / Version 1 Stand 30.09.2005...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis 739-23-1 Tafel/ Benennung Name Page TISCHTEILE TABEL PARTS ANTRIEB X - ACHSE DRIVE X - AXIS LAGERUNG X - ACHSE X-AXIS BEDDING X ACHSE X-AXIS Y ACHSE Y-AXIS FÜHRUNGSSCHIENE GUIDE RAIL GURTROLLE BELT-DRIVE OBERTEILAUFNAHME SEWING HEAD SEAT ANTRIEB DRIVE FADENABSCHNEIDER THREAD-CUTTER MESSERANTRIEB...
  • Page 4 Tafel 1 Tischteile 739-23-1...

  • Page 5: Tafel 1

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 3402005.00 Tischgestell table frame 3402062.00 Nähleuchte Sewing lamp 010273.00 Haltestück Retaining part DIN 912 - M10x25 Schraube screw 010146-00 Tischplatte table plate 010247.00 Platte plate 10147.00 Anschlag edge guide DIN 7981 3,9 x 9,5 Schraube screw DIN 7981 3,5 x 6,5...
  • Page 6 Tafel 2 Antrieb X-Achse 739-23-1...

  • Page 7: Antrieb X-Achse

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 3402040.00 Welle (Linearführung ) shaft 010196.00 Lagerbock bearing bracket 6004 - 2Z Kugellager ball bearing 010197.00 Buchse sleeve 010199.00 Kupplungsklaue coupling clow 010198.00 Kupplungsklaue coupling clow PK 2913 - E 4,0 A - Motor Motor DIN 912 - M6x90...
  • Page 8 Tafel 3 Lagerung X-Achse 739-23-1...

  • Page 9: Lagerung X-Achse

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 010251-00 Lagerplatte bearing plate 3402034.00/61 806 Kugellager ball bearing 3402040.00 Linearführung line guide 010182-00 Ritzel pinion 010202-00 Lasche cover plate DIN 912 - M4x8 Schraube screw DIN 912 - M5x14 Schraube screw 010252-00 Bolzen bolt...
  • Page 10 Tafel 4 X-Achse 739-23-1...
  • Page 11 STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 010179-00 Strebe stanchion 010180-00 Lagerbock bearing bracket 010159-00 Winkel square DIN 125 - A 5,3 Scheibe washer DIN 912 M5x Schraube screw DIN 933 - M6 x 8 Schraube screw DIN 6325 - 5 x 30 Stift 010186.00 Platte...
  • Page 12 Tafel 5 Y-Achse 739-23-1...

  • Page 13: Achse

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 010192-00 Rohr pipe 010191-00 Ritzel pinion I50040I.05 Sicherungring sealing ring 3402035 626 - 2 Z Kugellager ball bearing 010420.00 Stift 010190-00 Lagerbock bearing bracket DIN 125 - A 6,4 Scheibe washer DIN 912 - M6x12 Schraube screw 010194-00...
  • Page 15 STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 3402112.00 Lasche DIN 912-M3x18 Schraube screw DIN 125-4 Scheibe washer Tafel 5 Y-Achse 739-23-1...
  • Page 16 Tafel 6 Führungsschiene 739-23-1...

  • Page 17: Führungsschiene

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 010189-00 Führungschiene static rail 0010188-00 Gleitblech Slide plate DIN 84 3 x 8 Schraube screw DIN 85 M3x8 Schraube screw DIN 125 M4 Scheibe washer 3402026.00 Verschraubung threaded joint 010294.00 Halter rest DIN 934-M3 Mutter DIN 84 M3 x 15...
  • Page 18 Tafel 7 Gurtrolle 739-23-1...

  • Page 19: Gurtrolle

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 010153-00 Gehaeuse shell 010157-00 Triebrolle motive roller 010168-00 Triebfeder motive spring 010156-00 Achse axial DIN 965 M5 x 10 Schraube screw 010143.00 Schraube screw 010154-00 Achse axial 010155-00 Rolle roller 3402007.00 Buchse liner DIN 965 M5x10 Schraube...
  • Page 20 Tafel 8 Oberteilaufnahme 739-23-1...

  • Page 21: Oberteilaufnahme

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 010318.00 Winkel angle 010317.00 Lasche bracket DIN 912 M8x20 Schraube screw 010282.00 Lagerbock bench 1600499.00 Meggi/HL-Buchse liner 010150-00 Achse axial DIN 6912 M6x12 Schraube screw 010148-00 Lasche vollst. bracket, complete DIN 912 M5x18 Schraube screw DIN 7991 M6x16...
  • Page 22 Tafel 9 Antrieb 739-23-1...

  • Page 23: Antrieb

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 009913-00 4KT Schraube 4kt screw 009914-00 Zahnrad gear wheel 009921-00 Zahnrad gear wheel 009922-00 Motorhalterung engine holder 2400826-50 Komplettantrieb complete drive 2500802-04 Zahnriemen toothed belt DIN 934 M5 Sechskantmutter 1500401-04 Sprengring retaining ring DIN 913 M8x10 Gewindestift grub screw...
  • Page 24 Tafel 10 Fadenabscneider 739-23-1...

  • Page 25: Fadenabschneider

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 010210-00 Zylinderblock cylinder bracket 3402055.00 O-Ring 7,9 x 1,9 B- o ring NB70 010211-00 Kolben piston 010216-00 Druckfeder compression spring 010215-00 Scheibe m. Stift washer with pin 1500401.06 Sicherungsring locking ring DIN 913 M4x4 Stiftschraube stud M4x4 3402056.00...
  • Page 26 Tafel 11 Messerantrieb 739-23-1...

  • Page 27: Messerantrieb

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 3402099.00 Zahnriemen toothed belt DIN 912-M5x80 Schraube screw 3402110.00 Abdeckung cover plate DIN 913-M6x8 Stiftschraube screw DIN 7991-M5x16-10.9 Schraube screw 0739 330120 Zahnriemenrad toothed belt wheel 3402100.00 Schrittmotor engine 3402109.00 Hülse sleeve DIN 912-M5x10 Schraube screw...
  • Page 28 Tafel 12 Kantenbeschneideinrichtung 739-23-1...

  • Page 29: Kantenbeschneideinrich

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 010254.00 Messer (4mm) knife (4mm) 010256.00 Messer (5mm) knife (5mm) 010269.00 Fuss foot 3402095.00 Schraube screw 3402094.00 Schraube screw 3402096.00 Schraube screw 3402097.00 Stichplatte cover stitch 3402113.00 Deckplatte cover plate 010255.00 Messer (4mm) knife (4mm) 010257.00 Messer (5mm)
  • Page 30 Tafel 13 Bedienpanel 739-23-1...

  • Page 31: Bedienpanel

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 3402098.00 Tastenleiste panel 010141.00 Ansatzschraube Shouldered 010418.00 Scheibe washer 3402009.00 Fed. Druckstück Pressure spring DIN 439-M8 Mutter Tafel 13 Bedienpanel 739-23-1...
  • Page 32 Tafel 14 Pneumatikverteilung 739-23-1...

  • Page 33: Pneumatikverteilung

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 47.0739/01.05 Leiterplatte Conductor plate 1300339.00 Schalldämpfer damping part 3402045.00 Anschlussblock connection block 3402048.00 Verschraubung plug screw 3402044.00 Ventil valve 3402046.00 Abschlussblock connection box 47.0739/01.03 Leiterplatte Conductor plate Tafel 14 Pneumatikverteilung 739-23-1...
  • Page 34 Tafel 15 Steuerung 739-23-1...

  • Page 35: Steuerung

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 3402102.00 Leiterplatte Conductor plate 3402081.03 Feinsicherung 4A fuse 4A 3402081.00 Feinsicherung 1,6A fuse 1,6A 3402081.02 Feinsicherung 2,5A fuse 2,5A 3402103.00 Transformator transformer 3402104.00 Transformator transformer 3402081.04 Feinsicherung 0,1A fuse 0,1A 3402106.00 Transformator Transformer 3402081.01 Feinsicherung 6,3A...

  • Page 36: Absaugeinrichtung

    Tafel 16 Absaugeinrichtung 739-23-1...
  • Page 37 STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 100170.00 Behälter Bowl 010173.00 Filter mit Filtereinsatz Filter 010172.00 Scheibe m. Bügel Disc 010171.00 Deckel Cover 007418.00 Zuluftdrossel Throttle 3402029.00 Vacuum-Ventil air valve 3402083.00 Gegenmutter PG 48 3402027.01 Verschraubung plug screw 010174.00 Adapter link 3402028.00...
  • Page 38 Tafel 17 0-Punkt-Schablone 739-23-1...

  • Page 39: 0-Punkt_Schablone

    STCK. ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NR. 010358-00 Platte plate 010370-00 Halter locking DIN 7991-M4x12 Senkschraube screw 3402073-00 Nadelrolle neddleroll 010359-00 Buchse sleeve 010366-00 Lasche Tafel 17 0-Punkt-Schablone 739-23-1...
  • Page 41 739-23-1 TEILELISTE OBERTEIL SPARE PART LIST SEWING HEAD...
  • Page 43 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 0935 000271 EINBAU-NÄHMASCHINE 9204 201658 Zyl.Schraube 0935 000271 HEAD 0211 000355 Zahnriemen 0271 000077 Flansch kpl. (mit Pos. 38) 0211 000299 Filzteil 0216 000068 A Zyl.Schraube 0211 000302 Armlager kpl (mit Pos.
  • Page 45 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 0271 000029 Verschlußkappe 9204 201658 Zyl.Schraube 9050 050001 Verschlußkappe 9700 100059 Zylinder kpl. (best. aus Pos.2 bis 8) 0211 001227 Fadenleitwinkel, V 0935 103422 Buchse 0171 001015 Abdeckplatte...
  • Page 47 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 0722 003297 Blasrohr* 9203 100021 Zylinderschraube* 9231 110108 Mutter* 0797 002016 Schlauchtülle* 0271 000201 Ring *Bestandteil der Absaugeinrichtung 0722 003124 *Part of 0722 003124 Tafel 6 Oberteil 739-23...
  • Page 49 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 9330 000098 Scheibe 0739 200020 Stichplatte 1001 009130 Linsenschraube 0935 106711 M Getriebegehäuse kpl. 0211 000253 Stichpl.-Schieber kpl. (best. aus Pos. 2 bis 25) (mit Pos.
