4. Снимите держатель плат PCI. Смотрите раздел "Как снять и поставить на место держатель
плат PCI" на странице 36.
5. Извлеките дисковод оптических дисков. Смотрите раздел "Замена дисковода оптических
дисков" на странице 42.

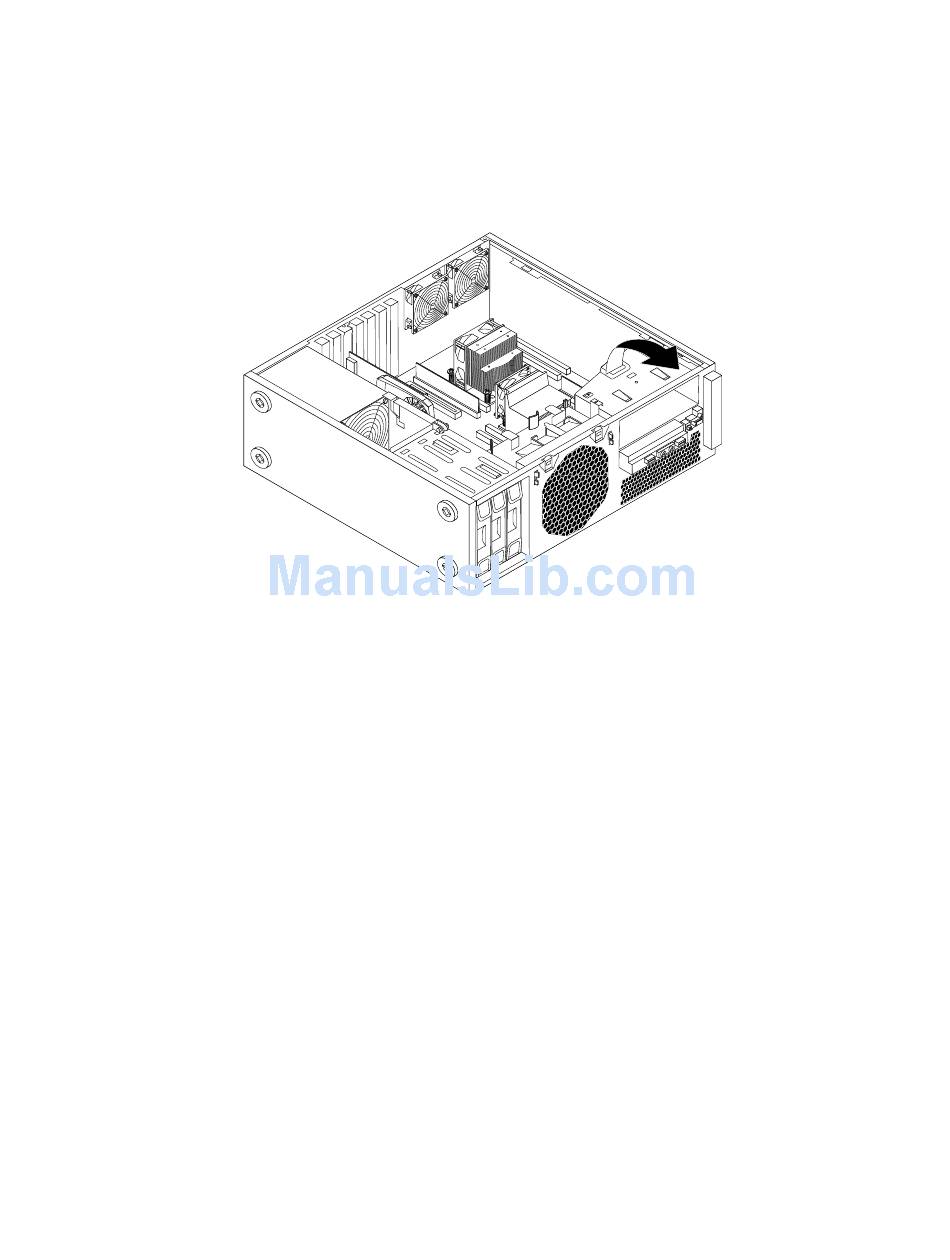

6. Поверните крепежную скобку дисковода оптических дисков, как это показано на рисунке, и
вытащите ее из рамы.
Рис. 38. Как снять крепежную скобку дисковода оптических дисков
7. Найдите блок аудиоразъемов и USB на компьютере. Смотрите раздел "Расположение
компонентов" на странице 11.
8. Снимите передний блок вентилятора, чтобы облегчить доступ к кабелям переднего блока
аудиоразъемов и USB. Смотрите раздел "Замена переднего вентилятора" на странице 55.
9. Отсоедините от материнской платы кабели переднего блока аудиоразъемов и USB. Смотрите
раздел "Как найти компоненты, установленные на материнской плате" на странице 12.
Примечание: Обязательно запишите расположение кабелей при отсоединении их от
материнской платы.
