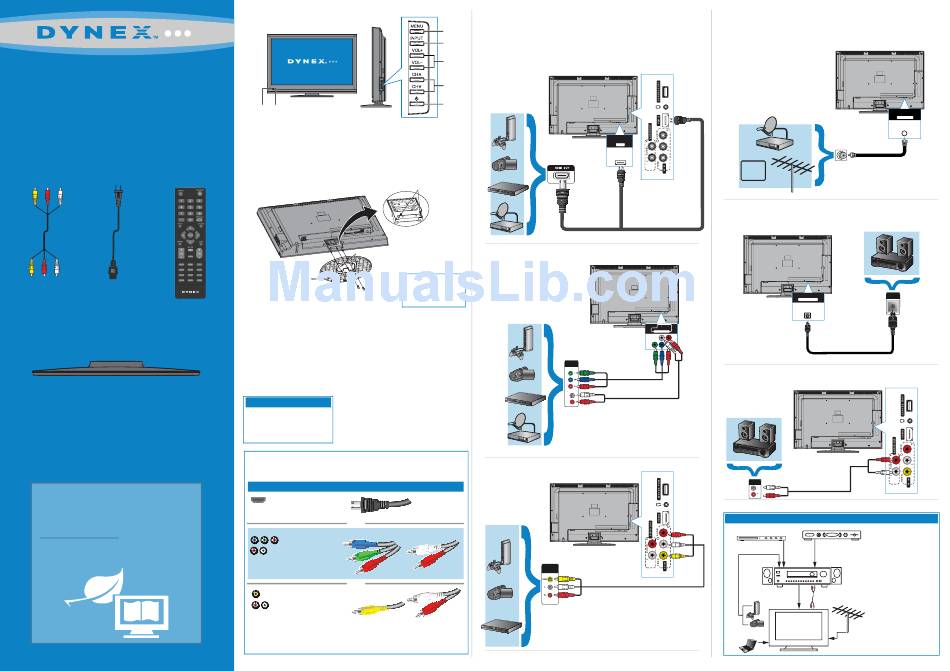

Dynex DX-24L230A12 Guía De Instalación Rápida

Televisor LCD de 24"/32"
GUÍA DE INSTALACIÓN
RÁPIDA
DX-24L230A12 / DX-32L220A12
Cable Cable de
compuesto alimentación de CA
Control remoto
y 2 pilas AAA
Televisor con pantalla LCD de 24'' con dos tornillos,
televisor con pantalla LCD de 32'' con tres tornillos
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con el pro-
ducto, pero está disponible en línea. Visite el sitio
www.dynexproducts.com, haga clic en Support &
Service (Asistencia y servicio), ingrese el número de
su modelo en el campo Product Search (Búsqueda de
producto) y haga clic en Search (Búsqueda).
Vista frontal
Sensor del Indicador de
control remoto encendido
Instalación de la base
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
superficie acolchonada y limpia para proteger la pantalla de daños y rayones.
2 Alinee la base con el televisor y asegúrelo a la base de la columna con los
tornillos suministrados (dos tornillos para el televisor con pantalla LCD de 24'' y
tres tornillos para el televisor con pantalla LCD de 32'').
Guías
Agujeros de guía
Base Nota: Se necesitan dos
Tornillos M5
tornillos para el televisor de
pantalla LCD de 24" y tres
tornillos para el televisor con
pantalla LCD de 32"
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
superficie acolchonada y limpia para protegerlo de daños y rayones.
2 Remueva los tornillos que fijan la base al soporte y remueva la base.
3 Remueva los tornillos que fijan la columna de la base y remueva la base.
4 Fije el soporte de montaje en pared a su televisor usando los agujeros de
montaje en la parte posterior de su televisor. Vea las instrucciones que vienen
con el soporte de montaje en pared para la información de cómo colgar
correctamente su televisor.
Advertencia
Este aparato está diseñado
para ser soportado por un
soporte de montaje en pared
listado por UL.
Identificación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para obtener
el video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Tipo de conexión Calidad de video Conector del cable
HDMI video/audio Óptima
O
Mejor
Video de componentes
y audio analógico
O
Buena
Video compuesto
y audio analógico
Se puede usar una toma HDMI para conectar un equipo con DVI a su televisor. Necesitará
conectar un adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma
del equipo con DVI.
Conexión de un reproductor de DVD o de DVD
Blu-ray, de una caja decodificadora para TV por
Menú
cable, de un receptor de satélite o de una consola
Entrada
de videojuegos.
Volumen
Usando un puerto HDMI (óptima)
+/-
Canal
▼/▲
Botón de
encendido
HDMI 1
Uso de cables de componentes (mejor)
AUDIO/VIDEO
OUT
Uso de cables compuestos (buena)
AUDIO/VIDEO
OUT
Conexión a una toma de pared de antena/TV por
cable
Conecte un cable coaxial (no se incluye) a la toma de entrada de la antena o TV por
cable (ANT/CABLE IN) en la parte posterior de su televisor y a la toma de pared de
antena/TV por cable.
CABLE
Conexión de un sistema de cine en casa
OU Usando el audio digital
DIGITAL OUTPUT
L AUDIO R
Y P P
B R
COMPONENT IN
Usando el audio analógico
AUDIO IN
Conexión de un sistema de cine en casa con múltiples dispositivos
Reproductor de discos Blu-ray/reproductor Caja de TV por cable o satélite
de DVD/VCR
Receptor de AV
Consola de Cable de audio
videojuegos o cámara (opcional)
Computadora
ANT/CABLE IN
OPTICAL
AUDIO IN
Le recomendamos que conecte la
toma de salida HDMI (HDMI OUT)
del receptor de AV a la toma de
entrada HDMI (HDMI IN) de su
televisor.
Antena o TV por cable
(sin caja)
