Asus P5B-PLUS Installation Manual

Asus P5B-PLUS Installation Manual

Motherboard installation guide
Hide thumbs Also See for P5B-PLUS:

Advertisement

Quick Links

Download this manual See also: User Manual
P5B-Plus
Series
使 用 手 冊

Advertisement

loading

Related Manuals for Asus P5B-PLUS

Summary of Contents for Asus P5B-PLUS

  • Page 1 P5B-Plus Series 使 用 手 冊...
  • Page 2 T2963 1.00 版 2007 年 1 月發行 版權所有·不得翻印 © 2007 華碩電腦 本產品的所有部分，包括配件與軟體等，其所有權都歸華碩電腦公司（以 下簡稱華碩）所有，未經華碩公司許可，不得任意地仿製、拷貝、謄抄或轉 譯。本使用手冊沒有任何型式的擔保、立場表達或其它暗示。若有任何因本 使用手冊或其所提到之產品的所有資訊，所引起直接或間接的資料流失、利 益損失或事業終止，華碩及其所屬員工恕不為其擔負任何責任。除此之外， 本使用手冊所提到的產品規格及資訊僅供參考，內容亦會隨時更新，恕不另 行通知。本使用手冊的所有部分，包括硬體及軟體，若有任何錯誤，華碩沒 有義務為其擔負任何責任。 使用手冊中所談論到的產品名稱僅做識別之用，而這些名稱可能是屬於其 他公司的註冊商標或是版權。 本產品的名稱與版本都會印在主機板／顯示卡上，版本數字的編碼方式是 用三個數字組成，並有一個小數點做間隔，如 1.22、1.24 等...數字愈大表示 版本愈新，而愈左邊位數的數字更動表示更動幅度也愈大。主機板／顯示卡、 BIOS 或驅動程式改變，使用手冊都會隨之更新。更新的詳細說明請您到華碩 的全球資訊網瀏覽或是直接與華碩公司聯絡。...

  • Page 3: Table Of Contents

    關於這本使用手冊 ......................8 使用手冊的編排方式 ..................8 提示符號 ......................9 跳線帽及圖示說明 ....................9 哪裡可以找到更多的產品資訊 ..............9 代理商查詢 ......................10 P5B-Plus Series 規格列表 ..................11 第一章：產品介紹 1.1 歡迎加入華碩愛好者的行列! ............... 1-1 1.2 產品包裝 ....................... 1-1 1.3 特殊功能 ....................... 1-2 1.3.1 產品特寫 ....................1-2 1.3.2 華碩 AI Lifestyle 功能 ..............1-4 1.3.3 華碩獨家研發功能...
  • Page 4 目 錄 內 容 2.4.3 安裝記憶體模組 ................2-18 2.4.4 取出記憶體模組 ................2-18 2.5 擴充插槽 ......................2-19 2.5.1 安裝擴充卡 ..................2-19 2.5.2 設定擴充卡 ..................2-19 2.5.3 指定中斷要求 ..................2-20 2.5.4 PCI 介面卡擴充插槽 ................2-21 2.5.5 PCI Express x1 介面卡插槽 ............2-21 2.5.6 PCI Express x16 介面卡插槽 ............2-21 2.6 跳線選擇區 ......................2-22 2.7 元件與周邊裝置的連接...
  • Page 5 4.6 啟動選單（Boot menu） ................4-31 4.6.1 啟動裝置順序（Boot Device Priority） ........4-31 4.6.2 啟動選項設定（Boot Settings Configuration） ....4-32 4.6.3 安全性選單（Security） ..............4-34 4.7 工具選單（Tools menu） ................4-36 4.7.1 ASUS EZ Flash 2 ................4-36 4.7.2 ASUS O.C. Profile ................4-37 4.8 離開 BIOS 程式（Exit menu）..............4-38 第五章：軟體支援 5.1 安裝作業系統 ..................... 5-1...
  • Page 6 5.3.8 華碩 AI Booster 程式 ..............5-23 5.3.9 華碩 AI Remote ..................5-24 5.3.10 SoundMAX 高傳真音效設定程式 ..........5-32 5.4 Windows Vista 功能 ..................5-37 5.4.1 ASAP（ASUS Accelerated Propeller） ........5-37 5.5 RAID 功能設定 ....................5-38 5.5.1 RAID 定義 ....................5-38 5.5.2 安裝 Serial ATA（SATA）硬碟機 ..........5-39 5.5.3 Intel RAID 功能設定 ................5-39 5.4.4 JMicron RAID 功能設定...

  • Page 7: 安全性須知

    安全性須知 電氣方面的安全性 • 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電 源線暫時從電源插槽中拔掉。 • 當您要加入硬體裝置到系統中或者要移除系統中的硬體裝置時，請務必 先連接該裝置的訊號線，然後再連接電源線。可能的話，在安裝硬體裝 置之前先拔掉電腦的電源供應器電源線。 • 當您要從主機板連接或拔除任何的訊號線之前，請確定所有的電源線已 事先拔掉。 • 在使用介面卡或擴充卡之前，我們建議您可以先尋求專業人士的協助。 這些裝置有可能會干擾接地的迴路。 • 請確定電源供應器的電壓設定已調整到本國/本區域所使用的電壓標準值。 若您不確定您所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公 司人員。 • 如果電源供應器已損壞，請不要嘗試自行修復。請將之交給專業技術服 務人員或經銷商來處理。 操作方面的安全性 • 在您安裝主機板以及加入硬體裝置之前，請務必詳加閱讀本手冊所提供 的相關資訊。 • 在使用產品之前，請確定所有的排線、電源線都已正確地連接好。若您 發現有任何重大的瑕疵，請儘速聯絡您的經銷商。 • 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、迴紋針及其他 零件收好，不要遺留在主機板上或電腦主機中。 • 灰塵、濕氣以及劇烈的溫度變化都會影響主機板的使用壽命，因此請盡 量避免放置在這些地方。 • 請勿將電腦主機放置在容易搖晃的地方。 • 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技 術人員聯絡。...

  • Page 8: 關於這本使用手冊

    關於這本使用手冊 產品使用手冊包含了所有當您在安裝華碩 P5B-Plus Series 主機板時所需 用到的資訊。 使用手冊的編排方式 使用手冊是由下面幾個章節所組成： • 第一章：產品介紹 您可以在本章節中發現諸多華碩所賦予 P5B-Plus Series 主機板的優異 特色。利用簡潔易懂的說明讓您能很快地掌握 P5B-Plus Series 的各項特 性，當然，在本章節中我們也會提及所有能夠應用在 P5B-Plus Series 的 新產品技術。 • 第二章：硬體裝置資訊 本章節描述所有您在安裝系統元件時必須完成的硬體安裝程序。詳細 內容有：處理器與記憶體安裝、跳線選擇區設定以及主機板的各種裝置 接頭。 • 第三章：開啟電源 本章節說明開啟電腦電源的順序以及電腦開機後所發出各種不同類型 嗶嗶聲的代表意義。 • 第四章：BIOS 程式設定 本章節描述如何使用 BIOS 設定程式中的每一個選單項目來更改系統 的組態設定。此外也會詳加介紹 BIOS 各項設定值的使用時機與參數設...

  • Page 9: 提示符號

    提示符號 為了能夠確保您正確地完成主機板設定，請務必注意下面這些會在本手冊 中出現的標示符號所代表的特殊含意。 警告：提醒您在進行某一項工作時要注意您本身的安全。 小心：提醒您在進行某一項工作時要注意勿傷害到電腦主機板元 件。 重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多項 軟硬體的安裝或設定。 注意：提供有助於完成某項工作的訣竅和其他額外的資訊。 跳線帽及圖示說明 主機板上有一些小小的塑膠套，裡面有金屬導線，可以套住選擇區的任二 隻針腳（Pin）使其相連而成一通路（短路），本手冊稱之為跳線帽。 有關主機板的跳線帽使用設定，茲利用以下圖示說明。以下圖為例，欲設 定為「Jumper™ Mode」，需在選擇區的第一及第二隻針腳部份蓋上跳線帽， 本手冊圖示即以塗上底色代表蓋上跳線帽的位置，而空白的部份則代表空接 針。以文字表示為：[1-2]。 因此，欲設定為「JumperFree™ Mode」，以右圖表示即為在「第二及第 三隻針腳部份蓋上跳線帽」，以文字表示即為： [2-3]。 Jumper Free Jumper Mode (Default) 哪裡可以找到更多的產品資訊 您可以經由下面所提供的兩個管道來獲得您所使用的華碩產品資訊以及軟 硬體的升級資訊等。 1. 華碩網站 您可以到 http://tw.asus.com 華碩電腦全球資訊網站取得所有關於華碩軟硬 體產品的各項資訊。台灣地區以外的華碩網址請參考封面內頁的聯絡資訊。 2. 其他文件 在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶 有其他的文件，譬如經銷商所附的產品保證單據等。...

  • Page 10: 代理商查詢

    代理商查詢 華碩主機板在台灣透過聯強國際與精技電腦兩家代理商出貨，您請參考 下列範例圖示找出產品的 12 碼式序號標籤（下圖僅供參考），再至 http:// tw.asus.com/support/eService/querydist_tw.aspx 查詢您產品的代理商，以方 便您有產品諮詢或送修需求時，可尋求代理商服務。（本項服務僅支援台灣 使用者） 聯強服務電話：(02)2506-2558 精技服務電話：0800-089558 PB-Plus Series-TAYZ 瀚宇杰盟服務電話：0800-099919 10839 11036 11XXX11XXX11 請注意！ 本產品享有三年產品保固期，倘若自行撕毀或更換原廠保固序號標籤， 即取消保固權益，且不予提供維修服務。...

  • Page 11: P5B-Plus Series 規格列表

    Extreme/Pentium ® ® D/Pentium 4/Celeron D 處理器 ® 相容於 Intel 05B/05A/06 處理器 ® 支援 Intel Hyper-Threading 技術 * 請造訪 tw.asus.com 取得最新的 Intel 處理器支援 列表 ® 晶片組 Intel P965/ICH8R 晶片組 ® 支援 Intel 高速記憶體存取技術 系統匯流排 1066/800/533 MHz 記憶體 4 x 240 針腳記憶體模組插槽，使用符合 non-ECC unbufferred DDR2 800/667/533MHz 記憶體，最高...
  • Page 12 - ASUS AP Trigger - 支援 TPM（TPM 模組請另行購買） * AI Remomte, AP Trigger 與 TPM 都可以在 Windows Vista 與 Windows XP 執行 * 只有 P5B-Plus Vista 版本才有支援 AI Remomte, ASAP 與 AP Trigger ASUS Quiet Thermal Solution： - ASUS AI Gear - ASUS AI Nap - ASUS Q-Fan 2 智慧型溫控風扇技術...
  • Page 13 P5B-Plus Series 規格列表 其他功能 華碩 MyLogo 2 個性化應用程式 BIOS 功能 8 Mb Flash ROM、AMI BIOS、PnP、DMI2.0、 WfM2.0、SM BIOS 2.3、ACPI 2.0a、ASUS EZ Flash 2、ASUS CrashFree BIOS 3 內建 I/O 裝置連接埠 3 x USB 連接埠可擴充 6 組 USB 2.0 連接埠（Vista 版本最高支援 4 組 USB 連接埠）...
  • Page 15 您可以在本章節中發現諸多華碩所 賦予本主機板的優異特色，利用簡潔 易懂的說明，讓您能很快的掌握本主 機板的各項特性，當然，在本章節我 們也會提及所有能夠應用在本主機板 的新產品技術。 產品介紹...
  • Page 16 章節提綱 歡迎加入華碩愛好者的行列 ........1-1 產品包裝 ..............1-1 特殊功能 ..............1-2 ASUS P5B-Plus Series...

  • Page 17: 歡迎加入華碩愛好者的行列

    1.1 歡迎加入華碩愛好者的行列! 再次感謝您購買此款華碩 P5B-Plus Series 主機板！ 本主機板的問世除了再次展現華碩對於主機板一貫具備的高品質、高效能 以及高穩定度的嚴苛要求，同時也添加了許多新的功能以及大量應用在它身 上的最新技術，使得 P5B-Plus Series 主機板成為華碩優質主機板產品線中 不可多得的閃亮之星。 在您拿到本主機板包裝盒之後，請馬上檢查下面所列出的各項標準配件 是否齊全。 1.2 產品包裝 主機板 華碩 P5B-Plus Series 主機板 I/O 模組 1 組 2-port USB 2.0 模組 排線 可供 2 部裝置連接的 Serial ATA 電源與訊號纜線 1 條 Ultra DMA 133/100/66 排線...

  • Page 18: 特殊功能

    1.3 特殊功能 1.3.1 產品特寫 符合 Green ASUS 規範 本主機板與其包裝盒皆符合歐盟關於使用有害物質的限制規範 (RoHS)。 而這也正符合華碩對於建立友善環境，將對環境的影響降低至最少，製造可 回收且對使用者健康無害的產品包裝的企業願景一致。 支援 Intel Core™ 2 Quad 處理器 本主機板支援最新款高效能與處理能力的Intel LGA 775 封裝 Quad-core 4 處理器。透過新一代 Intel Quad-core 處理器建立在 Intel Core 微架構技術上， 可讓使用者體驗到新一代的遊戲效能表現與多工處理能力。此外這款處理器亦 具備 1066/800 MHz 的前側匯流排（FSB）頻寬，因此這款主機板將可確保使 用者在數位家庭與辦公室的使用領域皆可獲得理想的使用感受。 支援 Intel Core™2 Duo/Intel Core™2 Extreme 處理器...

  • Page 19: Ieee 1394A

    來支援達 400Mbps 的資料傳輸率。請參考 2-24 與 2-30 頁的說明。 支援 S/PDIF 數位音效 本主機板支援數位音效輸出功能，在主機板的後側面板連接埠中同時提供 光纖與同軸 S/PDIF 輸出接頭，經由數位訊號輸出到外部的高出力揚聲器系 統，將可讓您的電腦搖身一變成為高效能的數位音效錄放裝置娛樂系統。請 參考 2-26 與 2-34 頁的說明。 高傳真音效 從現在起，您可以在 PC 上享受到最高品質的音效！本主機板所內建的八 聲道 HD 高傳真音效編碼晶片 (High Definition Audio, previously codenamed Azalia) 支援高品質的 192KHz/24-bit 音效輸出，並支援音效接頭偵測功能， 可以偵測每個音效接頭的連接狀態。而阻抗感應功能，則可以判定音效裝置 的種類，並針對不同的音效裝置預先進行等化設定。請參考 2-24 與 2-25 頁的相關說明。 華碩 P5B-Plus Series 主機板使用手冊...

  • Page 20: 華碩 Ai Lifestyle 功能

    腦的電源；執行您想要開啟的應用程式；或是控制 AI Gear 與 AI Nap 功能。 華碩 AI Remote 遙控器不僅可以讓您輕鬆地進行如傳統遙控器一樣的音量控 制、播放、暫停、快進、迴帶功能，也可以提供您新的 AP Trigger 功能。只 要華碩 AI Remote 遙控器在手，您將可以不受距離的限制盡情操作您的 PC。 請參考 5-24 至 5-31 頁的說明。 ASAP（ASUS Accelerated Propeller）（僅 Vista 版本） 華碩 ASAP 的功能將可以讓您迅速抵達目的地。ASAP 可以針對應用程 式的初始動作進行加速。因此，ASAP 將可讓您在使用 Windows Vista 的 ReadyBoost™ 功能時，得到更佳的系統運作效率與產能。請參考 5-37 頁的 說明。...

  • Page 21: Crashfree Bios 3

    BIOS 設定。BIOS 設定可以儲存在 CMOS 或單獨的檔案，讓使用者可以 自由的分享或傳遞喜愛的設定。請參考 4-37 頁的說明。 華碩 CrashFree BIOS 3 程式 華碩自行研發的 CrashFree BIOS 3 工具程式，可以讓您輕鬆的回復 BIOS 程式中的資料。當 BIOS 程式和資料被病毒入侵或毀損，您可以輕 鬆的從儲存有 BIOS 檔案的 USB 隨身碟中，將原始的 BIOS 資料回存至 系統中。這項保護裝置可以降低您因 BIOS 程式毀損而購買 ROM 晶片置 換的需要。請參考 4-8 頁的說明。 華碩 P5B-Plus Series 主機板使用手冊...

  • Page 22: 華碩獨家研發功能

    華碩 EZ Flash 2 程式 透過華碩獨家自行研發的 EZ Flash 2 BIOS 工具程式，只要按下事先設 定的快速鍵來啟動軟體，不需要進入作業系統或透過開機磁片，就可以輕 鬆的更新系統的 BIOS 程式。請參考 4-5 與 4-36 頁的說明。 1.3.3 華碩獨家研發功能 華碩 MyLogo2™ 個性化應用軟體 本主機板內附的 MyLogo2 軟體讓您從此遠離一成不變的開機換面。您可 以使用它來輕鬆更換電腦開機的畫面，除了可以隨心所欲地更換由華碩所提 供的好幾組圖案，當然也可依照您獨特的品味來創造屬於您個人才有的開機 畫面。請參考 4-32 與 5-9 頁的說明。 1.3.4 華碩智慧型超頻功能 AI NOS™（無延遲超頻系統） 華碩獨家的無延遲超頻系統（NOS），可自動偵測 CPU 的負載狀況，並 在...

  • Page 23: Asus 功能與支援的作業系統

    Win 2000 XP 32bit XP 64bit 32bit 64bit AI Remote AP Trigger ASAP 功能僅如 USB 快閃碟 AI NOS AI Gear AI Nap AI Booster Noise Filter SoundMAX ※ ※ PC Probe II 標示為 ※ 符號表示稍後將提供支援該功能，您可以從華碩網站（ support.asus.com）下載應用程式與驅動程式。 華碩 P5B-Plus Series 主機板使用手冊...
  • Page 24 第一章：產品介紹...
  • Page 25 本章節描述了所有您在安裝系統元 件時所必須完成的硬體安裝程序。 詳細內容有：處理器與記憶體、跳 線選擇區設定以及主機板的各種裝 置接頭。 硬體 裝置資訊...
  • Page 26 章節提綱 主機板安裝前 ............2-1 主機板概觀 ..............2-2 中央處理器（CPU） ..........2-6 系統記憶體 ..............2-13 擴充插槽 ..............2-19 跳線選擇區 ..............2-22 元件與周邊裝置的連接 .........2-24 ASUS P5B-Plus Series...

  • Page 27: 主機板安裝前

    2.1 主機板安裝前 主機板以及擴充卡都是由許多精密複雜的積體電路元件、整合性晶片等所 構成。而這些電子性零件很容易因靜電的影響而導致損壞，因此，在您動手更 改主機板上的任何設定之前，請務必先作好以下所列出的各項預防措施。 1. 在處理主機板上的內部功能設定時，您可以先拔掉電腦的電源 線。 2. 為避免產生靜電，在拿取任何電腦元件時除了可以使用防靜電 手環之外，您也可以觸摸一個有接地線的物品或者金屬物品像 電源供應器外殼等。 3. 拿取積體電路元件時請盡量不要觸碰到元件上的晶片。 4. 在您移除任何一個積體電路元件後，請將該元件放置在絕緣墊 上以隔離靜電，或者直接放回該元件的絕緣包裝袋中保存。 5. 在您安裝或移除任何元件之前，請確認 ATX 電源供應器的電 源開關是切換到關閉（OFF）的位置，而最安全的做法是先暫 時拔出電源供應器的電源線，等到安裝/移除工作完成後再將 之接回。如此可避免因仍有電力殘留在系統中而嚴重損及主 機板、周邊設備、元件等。 電力指示燈 當主機板上內建的電力指示燈（SB_PWR）亮著時，表示目前系統是處於 正常運作、省電模式或者軟關機的狀態中，並非完全斷電。這個警示燈可用 來提醒您在置入或移除任何的硬體裝置之前，都必須先移除電源，等待警示 燈熄滅才可進行。請參考下圖所示。 SB_PWR Standby Powered P5B-PLUS Onboard LED Power 華碩 P5B-Plus Series 使用手冊...

  • Page 28: 主機板概觀

    2.2 主機板概觀 在您開始安裝之前，請確定您所購買的電腦主機機殼是否可以容納本主機 板，並且機殼內的主機板固定孔位是否能與本主機板的螺絲孔位吻合。 為方便在電腦主機機殼安裝或取出主機板，請務必先將電源供應器 移開！此外，取出主機板之前除了記得將電源供應器的電源線移除 之外，也要確定主機板上的警示燈號已熄滅方可取出。 2.2.1 主機板的擺放方向 當您安裝主機板到電腦主機機殼內時，務必確認置入的方向是否正確。主 機板 PS/2 滑鼠接頭、PS/2 鍵盤接頭、COM1 插槽以及音效插頭等的方向應 是朝向主機機殼的後方面板，而且您也會發現主機機殼後方面板會有相對應 的預留孔位。請參考下圖所示。 2.2.2 螺絲孔位 請將下圖所圈選出來的「六」個螺絲孔位對準主機機殼內相對位置的螺絲 孔，然後再一一鎖上螺絲固定主機板。 請勿將螺絲鎖得太緊！否則容易導致主機板的印刷電路板產生龜 裂。 此面朝向電腦主機 的後方面板 第二章：硬體裝置資訊...

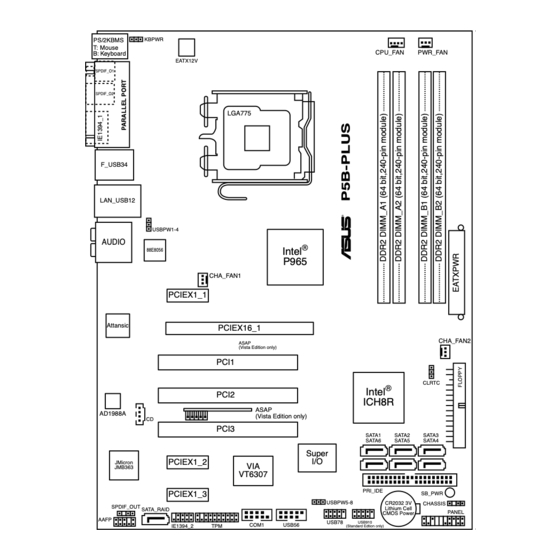

  • Page 29: 主機板構造圖

    SATA SATA SATA SATA SATA Super PCIEX1_ JMicron JMB VT0 PRI_IDE PCIEX1_ SB_PWR USBPW- CR0 V CHASSIS SPDIF_OUT Lithium Cell SATA_RAID PANEL CMOS Power AAFP USB USB10 COM1 USB IE1_ (Standard Edtion only) 關於面板連接插座與內部連接插座的相關資訊，請參考「2.7 元件 與周邊裝置的連接」一節中的說明。 華碩 P5B-Plus Series 使用手冊...

  • Page 30: 主機板元件說明

    2.2.4 主機板元件說明 插槽 頁數 DDR2 DIMM 插槽 2-13 PCI 插槽 2-21 PCI Express x 1 插槽 2-21 PCI Express x 16 插槽 2-21 開關與跳線選擇區 頁數 Clear RTC RAM (3-pin CLRTC) 2-22 USB device wake-up (3-pin USBPW1-4, 3-pin USBPW5-8) 2-23 Keyboard power (3-pin KBPWR) 2-23 後側面板連接插槽...
  • Page 31 Front panel audio connector (10-1 pin AAFP) 2-33 Optical drive audio connector (4-pin CD) 2-34 Digital audio connector (4-1 pin SPDIF) 2-34 Serial port connector (10-1 pin COM1) 2-35 TPM connector (20-1 pin TPM) 2-35 System panel connector (20-8-pin PANEL) 2-36 華碩 P5B-Plus Series 使用手冊...

  • Page 32: 中央處理器（Cpu

    2.3 中央處理器（CPU） 本主機板具備一個 LGA775 處理器插槽，本插槽是專為具有 775 腳位封裝 的 Intel Core™2 Quad/Intel Core™2/Pentium D/Pentium 4/Pentium Extreme 與 Celeron D 處理器所設計。 • 當您安裝 CPU 時，請確認所有的電源接頭都已拔除。 • 當您安裝雙核心處理器時，請將機殼風扇排線連接到 CHA_ FAN1 插槽來確保系統運作的穩定。 • 在您購買本主機板之後，請確認在 LGA775 插座上附有一個隨 插即用的保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已 經毀損或是沒有保護蓋，或者是插座接點已經彎曲，請立即與 您的經銷商連絡。 • 在安裝完主機板之後，請將隨插即用的保護蓋保留下來。只 有 LGA775 插槽上附有隨插即用保護蓋的主機板符合 Return Merchandise Authorization（RMA）的要求，華碩電腦才能為...

  • Page 33: 安裝中央處理器

    2.3.1 安裝中央處理器 請依照以下步驟安裝處理器： 1. 找到位於主機板上的處理器插槽。 P5B-PLUS CPU Socket 775 在安裝處理器之前，請先將主機板上的處理器插槽面向您，並且 確認插槽的固定扳手位在您的左手邊。 2. 以手指壓下固定扳手並將其稍向左側推（A），這麼做可使扳手脫離固定 扣並鬆開 CPU 輔助安裝盒（B）。 固定扣 保護蓋 固定扳手 輔助安裝盒的這一 側需朝向您所在的 方向 CPU 安裝盒上的保護蓋是用以保護插槽上的接腳之用，因此只有 在 CPU 安裝妥當之後，才可將其移除。 3. 請順著下圖箭頭所標示的方向將固 定扳手鬆開。 華碩 P5B-Plus Series 使用手冊...
  • Page 34 4. 請用手指將 CPU 安裝盒的上蓋掀起 （A），然後用手指從上蓋內側的缺 口將保護蓋推開移除（B）。 安裝盒上蓋 校準點 5. 請確認 CPU 的金色三角 形標示是位在左下角的位 置，接著把 CPU 順著這 個方向安裝到主機板的插 槽上，並請確認 CPU 的 左上方的缺口與插槽上對 CPU 校準缺口 應的校準點是相吻合的。 金色三角形標示 CPU 只能以單一方向正確地安裝到主機板上的插槽。切記請勿用 力地將 CPU 以錯誤的方向安裝到插槽上，這麼做將可能導致 CPU 與插槽上的接腳損壞。 6. 將上蓋重新蓋上，接著將固定 扳手朝原方向推回並扣於固定 扣上。 7. 當您安裝雙核心處理器時，請將 機殼風扇排線連接到 CHA_FAN1 插槽來確保系統運作的穩定。...

  • Page 35: 安裝散熱片和風扇

    • 盒裝 Intel Pentium 4 LGA775 處理器包裝中的散熱器與風扇採 用下推式固定扣具，因此無須使用任何工具進行安裝。 • 若您所購買的是散裝的 CPU 散熱器與風扇，請在安裝之前確 認風扇散熱片上的金屬銅片或者是 CPU 上面有確實塗上散熱 膏。 在安裝處理器的風扇和散熱片之前，請先確認主機板已經安裝至 機殼上。 請依照下面步驟安裝處理器的散熱片和風扇： 1. 將散熱器放置在已安裝好的 CPU 上方，並確認主機板上的四個孔 位與散熱器的四個扣具位置相吻 合。 請將 CPU 散熱器的方向 朝向可讓散熱器的電源接 頭連接到主機板上的 CPU 風扇插座上的位置。 主機板孔位 散熱器與風扇的下推 式固定扣具 扣具末端的缺口 溝槽 請確認每一個扣具末端的缺口溝槽有確實擺放在正確的位置（上 圖以白色陰影作為強調顯示）。 華碩 P5B-Plus Series 主機板使用手冊...
  • Page 36 2. 將二組扣具以對角線的順序向下 推，使散熱器和風扇能正確地扣合 在主機板上。 3. 當風扇、散熱片以及支撐機構都已安裝完畢，接著請將風扇的電源線插 到主機板上標示有「CPU_FAN」的電源插槽。 CPU_FAN P5B-PLUS CPU fan connector 若您未連接 CPU_FAN 的電源插槽，可能將會導致開機時 CPU 溫 度過熱並出現「Hardware monitoring errors」的訊息。 第二章：硬體裝置資訊 -10...

  • Page 37: 卸除散熱器與風扇

    2.3.3 卸除散熱器與風扇 請按照以下的步驟卸除散熱器和風扇： 1. 先將主機板上連接 CPU 散熱器的 電源線從 CPU_FAN1 上移除。 2. 將每個扣具上的旋鈕以逆時鐘方向 旋轉，鬆開散熱器固定扣具。 3. 依照順序將扣具扳離主機板上的散 熱器插孔，採對角線方式移除，例 如：先移除 A，再移除 B；或是先 移除 B，再移除 A。 4. 接著小心地將散熱器與風扇從主機 板上抽離。 華碩 P5B-Plus Series 主機板使用手冊 -11...
  • Page 38 5. 以順時針的方向旋轉每一個扣具至 初設定時的位置，如圖所示。 扣具末端的窄道溝槽 扣具末端的缺口溝槽 在旋轉後應該指向外 面（圖中以白色陰影 作為強調顯示）。 關於處理器的安裝，請參考盒裝中的說明文件或處理器包裝盒中 的詳細資訊。 第二章：硬體裝置資訊 -1...

  • Page 39: 系統記憶體

    本主機板配置有四組 240-pin DDR2 DIMM（Double Data Rate，雙倍資料 傳輸率）記憶體模組插槽。 DDR2 記憶體模組擁有與 DDR 記憶體模組相同的外觀，但是實際上 DDR2 記憶體為 240 針腳，而 DDR 記憶體則為 184 針腳。此外，DDR2 記憶體插 槽的缺口也與 DDR 記憶體插槽不同，以防止插入錯誤的記憶體模組。 下圖所示為 DDR2 DIMM 記憶體模組插槽在主機板上之位置。 P5B-PLUS 240-pin DDR2 DIMM sockets 通道 插槽 Channel A DIMM_A1 與 DIMM_A2 Channel B DIMM_B1 與...
  • Page 40 • 當您安裝四條 1GB 的記憶體模組，系統將會偵測到少於 3GB 的總記憶體，這是因為位址空間配置給其他功能。這項限制會 發生在 Windows XP 32-bit 版本作業系統，這是由於其不支援 PAE（實體位址延伸）模式。 • 若您安裝 Windows XP 32-it 版本作業系統，我們建議您安裝 少於 3GB 的總記憶體。 記憶體限制說明： • 由於晶片資源配置的關係，本主機板可以在下表所列的作業系 統中支援至 8GB 的系統記憶體，您可以在每個記憶體插槽安裝 最高達 2GB 的記憶體模組，但是只有 DDR2-533 與 DDR2-667 2GB 的記憶體模組支援這項設定。 32-bit 64-bit Windows 2000 Advanced Server Windows XP Professional x64 版...
  • Page 41 Crucial Heat-Sink Package BL12864AL804.16FD3 1024MB Crucial Heat-Sink Package BL12864AA804.16FD3 512MB Apacer Heat-Sink Package AHU512E800C5K1C 1024MB Apacer Heat-Sink Package AHU01GE800C5K1C 512MB Transcend K4T51083QC TS64MLQ64V8J 1024MB Transcend K4T51083QC TS128MLQ64V8J 512MB KINGMAX KKEA88B4LZUG-25DF KLDC28F-A8KB5 1024MB KINGMAX KKEA88B4LZUG-25DF KLDD48F-A8KB5 華碩 P5B-Plus Series 主機板使用手冊 -1...
  • Page 42 DDR2-667MHz 支援記憶體插槽 (3Dmark) 容量 供應商 晶片型號 型號 256MB KINGSTON HYB18T256800AF3 KVR667D2N5/256 512MB KINGSTON D6408TEBGGL3U KVR667D2N5/512 1024MB KINGSTON D6408TEBGGL3U KVR667D2N5/1G 256MB Qimonda HYB18T512160AF-3S HYS64T32000HU-3S-A 512MB Qimonda HYB18T512800AF3S HYS64T64000HU-3S-A 1024MB Qimonda HYB18T512800AF3S HYS64T128020HU-3S-A 256MB Qimonda HYB18T256800AF3S(ECC) HYS72T32000HU-3S-A 512MB Qimonda HYB18T512800AF3S(ECC) HYS72T64000HU-3S-A 1024MB Qimonda HYB18T512800AF3S(ECC) HYS72T128020HU-3S-A...
  • Page 43 Heat-Sink Package T5UA512C4 1024MB Super Talent Heat-Sink Package T5UB1GC4 SS - 單面記憶體 DS - 雙面記憶體 記憶體插槽支援： A - 在單通道記憶體設定中，支援安裝一組記憶體模組在任一插槽。 B - 支援安裝二組記憶體模組在 Channel A 或 Channel B 插槽，作為一對 雙通道設定。 C - 安裝四組記憶體模組在黃色或黑色插槽，作為二對雙通道設定。 請造訪華碩網站（tw.asus.com）來查看最新的 DDR2-800/667/533 MHz 記憶體供應商列表。 華碩 P5B-Plus Series 主機板使用手冊 -1...

  • Page 44: 安裝記憶體模組

    2.4.3 安裝記憶體模組 安裝/移除記憶體模組或其他的系統元件之前，請先暫時拔出電腦 的電源線。如此可避免一些會對主機板或元件造成嚴重損壞的情 況發生。 請依照下面步驟安裝記憶體模組： 記憶體模組缺口 1. 先將記憶體模組插槽兩端的白色 固定卡榫扳開。 2. 將記憶體模組的金手指對齊記憶 體模組插槽的溝槽，並且在方向 上要注意金手指的缺口要對準插 槽的凸起點。 3. 最後緩緩將記憶體模組插入插槽 往外扳開記憶體 中，若無錯誤，插槽兩端的白色 模組插槽兩端的 卡榫會因記憶體模組置入而自 白色卡榫 動扣到記憶體模組兩側的凹孔 中。 • 由於 DDR2 DIMM 記憶體模組金手指部份均有缺口設計，因此 只能以一個固定方向安裝到記憶體模組插槽中。安裝時僅需對 準金手指與插槽中的溝槽，再輕輕置入記憶體模組即可。請勿 強制插入以免損及記憶體模組。 • DDR2 記憶體插槽並不支援 DDR 記憶體模組，請勿將 DDR 記 憶體模組安裝至 DDR2 記憶體插槽上。 2.4.4 取出記憶體模組...

  • Page 45: 擴充插槽

    4. 將擴充卡上的金手指對齊主機板上的擴充槽，然後慢慢地插入槽中，並 以目視的方法確認擴充卡上的金手指已完全沒入擴充槽中。 5. 再用剛才鬆開的螺絲將擴充卡金屬擋板鎖在電腦主機背板以固定整張 卡。 6. 將電腦主機的機殼蓋裝回鎖好。 2.5.2 設定擴充卡 在安裝好擴充卡之後，接著還須藉由軟體設定來調整該擴充卡的相關設 定。 1. 啟動電腦，然後更改必要的 BIOS 程式設定。若需要的話，您也可以參閱 第四章 BIOS 程式設定以獲得更多資訊。 2. 為加入的擴充卡指派一組尚未被系統使用到的 IRQ。請參閱下頁表中所列 出的中斷要求使用一覽表。 3. 為新的擴充卡安裝軟體驅動程式。 當您將 PCI 介面卡插在可以共享的擴充插槽時，請注意該介面卡 的驅動程式是否支援 IRQ 分享或者該介面卡並不需要指派 IRQ。 否則會容易因 IRQ 指派不當產生衝突，導致系統不穩定且該介面 卡的功能也無法使用。 華碩 P5B-Plus Series 主機板使用手冊 -1...

  • Page 46: 指定中斷要求

    2.5.3 指定中斷要求 標準中斷要求使用一覽表 優先權 指定功能 系統計時器 鍵盤控制器 – 重新指派給 IRQ#9 預留給 PCI 裝置使用* 通訊連接埠 (COM1)* 預留給 PCI 裝置使用* 標準軟式磁碟機控制卡 印表機埠（LPT1）* 系統 CMOS/即時時鐘 ACPI* SMBus 控制器* 預留給 PCI 裝置使用* PS/2 相容滑鼠連接埠* 數值資料處理器 IDEIRQ 相容模式，作為 Primary Channel/Master-SATA1/ Slave-SATA3 IDEIRQ 相容模式，作為 Primary Channel/Master-SATA1/ Slave-SATA3 *：這些通常是留給...

  • Page 47: Pci 介面卡擴充插槽

    插槽。下面這一張圖示展示 PCI 介面 網路卡放置在 PCI 介面卡擴充插槽 的情形。 2.5.5 PCI Express x1 介面卡插槽 本主機板提供支援 x1 規格的 PCI Express 介面卡插槽。這一張圖示展 示網路卡安裝在 PCI Express x1 介面 卡擴充插槽的情形。 2.5.6 PCI Express x16 介面卡插槽 本主機板提供支援 x16 規格的 PCI Express 介面卡插槽。 華碩 P5B-Plus Series 主機板使用手冊 -1...

  • Page 48: 跳線選擇區

    6. 當開機步驟正在進行時按著鍵盤上的 ＜Del＞ 鍵進入 BIOS 程式畫 面重新設定 BIOS 資料。 7. 在 BIOS 中，請載入預設值或是重新輸入相關數值。 除了清除 CMOS 組態資料之外，請勿將主機板上 CLRTC 的跳線帽 由預設值的位置移除，因為這麼做可能會導致系統開機失敗。 CLRTC Normal Clear RTC P5B-PLUS Clear RTC RAM (Default) • 如果您是因為超頻的緣故導致系統無法正常開機，您無須使用 上述的組態資料清除方式來排除問題。建議可以採用 C.P.R（ CPU自動參數回復）功能，只要將系統重新啟動 BIOS 即可自 動回復預設值。 • 由於晶片組的運作，若要啟動 C.P.R. 功能，必須先將 AC 電源 關閉，在重新啟動系統之前，請先將電源供應器的電源關閉或...
  • Page 49 喚醒。當本功能設定為 +5VSB 時，則表示可以從 S3 與 S4 睡眠模式（ 未供電至中央處理器、記憶體延緩更新、電源供應器處於低電力模式） 中將電腦喚醒。 USBPW1-4 +5VSB (Default) USBPW5-8 +5VSB (Default) P5B-PLUS USB device wake-up • 使用 USB 裝置喚醒功能前，請先確認您的電源供應器能夠在 +5VSB 電源插頭上提供至少 500mA 的電力，否則系統可能無 法開啟。 ® • 若是您所使用的作業系統微 Windows 2000，必須先安裝 Service Pack 4 才能使用從 S4 睡眠模式喚醒電腦功能。 • 無論處於一般狀態或是睡眠模式時，總耗電量不能超過電源供...

  • Page 50: 元件與周邊裝置的連接

    2.7 元件與周邊裝置的連接 2.7.1 後側面板連接埠 1. PS/2 滑鼠連接埠（綠色）：將 PS/2 滑鼠插頭連接到此埠。 2. 並列埠：這組 25-pin 連接埠可以連接其他的並列埠裝置，如：印表機、 掃描器等。 3. IEEE 1394a 連接埠：這組 6-pin IEEE 1394a 連接埠可以連接傳輸速率更 高的影音裝置、儲存設備、掃描器或是其他可攜式裝置。 ® 4. LAN（RJ-45）網路連接埠：這組連接埠透過 Attansic Gigabit LAN 控制 器，可經網路線連接至 LAN 網路。請參考下表中各燈號的說明。 網路指示燈之燈號說明 ACT/LINK SPEED 指示燈 指示燈 Activity/Link 速度指示燈 狀態...
  • Page 51 13. External SATA 接頭：這組接頭可連接 Serial ATA 外接硬碟或 Serial ATA 連接埠倍增器（port multiplier）。這組接頭支援透過主機板內建的 Silicon Image SATA RAID 控制器與外接式 Serial ATA 3Gb/s 硬體裝置，來進行 RAID 0、RAID 1 或 JBOD 的設定。 外接式 SATA 連接埠支援外 接式 Serial ATA 3Gb/S 硬體 裝置。較長的排線支援較高 的電壓需求，可以將訊號傳 送至二公尺遠，並且支援熱 抽換功能。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 52 • 當您要使用 Serial ATA 硬碟建構磁碟陣列時，請確認您所使用 的是 SATA 連接排線，以及所安裝的是 Serial ATA 硬碟。若是 您沒有安裝任何 Serial ATA 硬體裝置，在電腦在開機進行自我 測試（POST）時，無法進入 JMicron RAID 軟體來進行 SATA BIOS 設定。 • 如果想要使用這些插槽建立 RAID 設定，請將 BIOS 程式的 JMicron Controller 項目設定為 [RAID Mode]。請參考「4.4.6 內建裝置設定」一節的說明。 • 請勿將不同的插頭插入這個連接埠。 • 當您設定為 RAID 0 或 RAID 1 時，請不要將外接式 Serial ATA 裝置拔起。...

  • Page 53: 內部連接埠

    NOTE: Orient the red markings on the floppy ribbon cable to PIN 1. 請將排線標示為紅色處 對準插槽上 PIN 1 位置 P5B-PLUS Floppy disk drive connector 2. JMicron JMB363 Serial ATA RAID 裝置連接插槽（7-pin SATA_RAID） 這個插槽用來連接 Serial ATA 排線。這個插槽支援 Serial ATA 硬碟， 您可以透過主機板內建的 SATA RAID 控制晶片，讓連接在本插槽上的...

  • Page 54: Serial Ata

    請使用至少四個硬碟。若要建構 RAID 0 或 RAID 1，請使用二 個或四個硬碟。 SATA1 SATA SATA SATA SATA SATA P5B-PLUS SATA connectors ® • 使用 Serial ATA 硬碟之前，請先安裝 Windows XP Service Pack ® 1 或 Windows 2000 Service Pack 4。Serial ATA RAID（RAID ® 0/RAID 1/RAID 5/RAID 10）功能只有在作業系統為 Windows ®...
  • Page 55 • 請使用 80 導線的 IDE 裝置連接排線來連接 UltraDMA 133/100/66 IDE 裝置。 當有硬體裝置的跳線帽（jumper）設定為「Cable-Select」時，請 確認其他硬體裝置的跳線帽設定也與該裝置相同。 請將排線標示為紅色處 對準插槽上 PIN 1 位置 PRI_IDE NOTE: Orient the red markings (usually zigzag) on the IDE P5B-PLUS IDE connector ribbon cable to PIN 1. 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 56 這些 USB 擴充套件排線插槽支援 USB 2.0 規格，傳輸速率最高達 480 Mbps，比 USB 1.1 規格的 12 Mbps 快 40 倍，可以提供更高速的網際網 路連接 、互動式電腦遊戲，還可以同時執行高速的周邊設備。 PIN1 PIN1 PIN1 P5B-PLUS USB 2.0 connectors 請勿將 1394 排線連接到 USB 插槽上，這麼做可能會導致主機 板的損毀。 您可以先將 USB 排線連接到 ASUS Q-Connector（USB，藍色）， 然後將 Q-Connector（USB）安裝至主機板內建的 USB 插槽上。 6. IEEE 1394 連接插槽（10-1 pin IE1394_2）...
  • Page 57 請勿將 USB 排線連接到 IEEE 1394 插槽上，這麼做可能會導致 主機板的損毀。 您可以先將 1394 排線連接到 ASUS Q-Connector（1394，紅 色），然後將 Q-Connector（1394）安裝至主機板內建的 1394 插槽上。 7. 中央處理器/機殼/電源供應器 風扇電源插槽（4-pin CPU_FAN, 3-pin CHA_FAN1, 3-pin CHA_FAN2, 3-pin CHA_FAN3, 3-pin PWR_FAN） 您可以將 350∼2000 毫安（最大 24 瓦）或者一個合計為 1∼7 安培 （最大 84 瓦）/+12 伏特的風扇電源接頭連接到這三組風扇電源插槽。請 注意要將風扇的風量流通方向朝向散熱片，如此才能讓裝置傳導到散熱片...
  • Page 58 8. 機殼開啟警示排針（4-1 pin CHASSIS） 這組排針提供給設計有機殼開啟偵測功能的電腦主機機殼之用。此 外，尚須搭配一個外接式偵測裝置譬如機殼開啟偵測感應器或者微型開 關。在本功能啟用時，若您有任何移動機殼元件的動作，感應器會隨即 偵測到並且送出一信號到這組接針，最後會由系統記錄下來這次的機殼 開啟事件。 本項目的預設值是將跳線帽套在 CHASSIS 排針中標示著「Chassis Signal」和「GND」的二個針腳上，若您想要使用本功能，請將跳線帽從 「Chassis Signal」和「GND」的針腳上移除。 CHASSIS (Default) P5B-PLUS Chassis intrusion connector 9. 主機板電源插槽（24-pin EATXPWR, 4-pin EATX12V） 這些電源插槽用來連接到一個 ATX +12V 電源供應器。電源供應器所提 供的連接插頭已經過特別設計，只能以一個特定方向插入主機板上的電源 插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。 EATX1V EATXPWR +1V DC +1V DC + Volts Ground...
  • Page 59 接到這個插槽上。 AAFP HD Audio-compliant Legacy AC ‘97 audio pin definition pin definition P5B-PLUS Analog front panel connector • 建議您將支援高傳真（high definition）音效的前面板音效模組 連接到這組排針，如此才能獲得高傳真音效的功能。 • 預設值為 [AC 97]，若要將高傳真前面版模組安裝至本接針， 請將 BIOS 程式中 Front Panel Support Type 項目設定為 [HD Audio]。請參考「4.4.6 內建裝置設定」一節的說明。 華碩 P5B-Plus Series 主機板使用手冊...
  • Page 60 11. 內建音效訊號接收插槽（4-pin CD） 這些連接插槽用來接收從光碟機、電視調頻器或 MPEG卡等裝置所傳 送出來的音源訊號。 Right Audio Channel Ground Ground Left Audio Channel P5B-PLUS Internal audio connector 12. 數位音效連接排針（4-1 pin SPDIF） 這組排針是用來連接 S/PDIF 數位音效模組，您可以利用這組排針以 S/PDIF 音效訊號線連接到音效裝置的數位音訊輸出端，使用數位音訊輸 出來代替傳統的類比音訊輸出。 SPDIF_OUT P5B-PLUS Digital audio connector S/PDIF 模組請另行購買。 第二章：硬體裝置資訊 -...
  • Page 61 13. 序列埠插槽（10-1 pin COM1） 序列埠可以連接滑鼠等輸入裝置、數據機或數位相機等其他裝置，您可以 透過 BIOS 程式來設定序列埠功能。將序列埠模組排線連接至本插槽，然後將 該模組安裝至機殼後側。 COM1 PIN 1 P5B-PLUS COM port connector COM 模組請另行購買。 14. TPM 連接插槽（20-1 pin TPM） 這個插槽支援 Trusted Platform Module（TPM）系統，這個系統具備安 全儲存金鑰、數位認證、密碼，與資料。一個 TPM 系統可具有強化網路 保全、保護數位辨識資料，並可確保系統的整和性。 P5B-PLUS TPM connector TPM 模組請另行購買。僅能使用華碩 TPM 模組。 華碩 P5B-Plus Series 主機板使用手冊...
  • Page 62 15. 系統控制面板連接排針（20-1 pin PANEL） 這一組連接排針包括了數個連接到電腦主機前面板的功能接針。下述 將針對各項功能作逐一簡短說明。 PLED SPEAKER PANEL RESET IDE_LED PWRSW P5B-PLUS Requires an ATX power supply. System panel connector • 系統電源指示燈連接排針（2-pin PLED） 這組排針可連接到電腦主機面板上的系統電源指示燈。在您啟動電腦並 且使用電腦的情況下，該指示燈會持續亮著；而當指示燈閃爍亮著時，即 表示電腦正處於睡眠模式中。 • IDE 硬碟動作指示燈號接針（2-pin IDE_LED） 您可以連接此組 IDE_LED 接針到電腦主機面板上的 IDE 硬碟動作指示 燈號，如此一旦 IDE 硬碟有存取動作時，指示燈隨即亮起。 • 機殼喇叭連接排針（4-pin SPEAKER）...
  • Page 63 Q-Connector（系統面板） 請依照以下步驟使用華碩 Q-Connector 來連接或中斷機殼前面板排線。 1. 先 將 前 面 板 排 線 連 接 到 華 碩 Q - Connector，您可以參考 Q-Connector 上每個針腳的的標示。 2. 將華碩 Q-Connector 正確的安裝至 系統插座上。 3. 前面板功能已啟動。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 64 第二章：硬體裝置資訊 -...
  • Page 65 本章節說明開啟電腦電源的順 序，以及電腦開機後所發出各種不 同類型嗶聲的代表意義。 開啟電源...
  • Page 66 章節提綱 第一次啟動電腦 ............3-1 關閉電源 ..............3-2 ASUS P5B-Plus Series...

  • Page 67: 第一次啟動電腦

    6. 送電之後，機殼面板上應該會有電源指示燈亮起才對。如果是使用 ATX 電源供應器的話，必須等到面板按鈕被觸碰後才會啟動電源，電源指示 燈此時才會亮起。如果您的電腦符合綠色省電標準，已隨時準備可以進 入省電模式的話，顯示器指示燈也會亮起。如果開機過程一切順利的 話，不久就可以在顯示器上看到畫面了，如果送電之後超過 30 秒而畫 面未有動靜的話，表示電腦的設定尚有問題存在，請再進一步地的檢查 各項動作，如果還是不行，就需要向廠商求助了！ AMI BIOS 嗶聲所代表的意義 BIOS 嗶聲 代表意義 一短嗶聲 VGA 裝置被偵測到 快速開機設定為關閉 無鍵盤裝置被偵測到 一連續嗶聲跟隨著二短嗶聲然後 無記憶體模組被偵測到 暫時停止（重複） 一連續嗶聲跟隨著三短嗶聲 無 VGA 裝置被偵測到 一連續嗶聲跟隨著四短嗶聲 硬體組件失效 7. 在電源開啟之後可按下 ＜Del＞ 鍵以進入 BIOS 的設定模式，詳細設定 方法請看本使用手冊的第四章部份。 華碩 P5B-Plus Series 主機板使用手冊...

  • Page 68: 關閉電源

    3.2 關閉電源 在您關閉電源之前，必須先依照正常程序離開作業系統，然後才能斷電 關機。如果您使用的是 ATX 規格的電源供應器，在離開或結束作業系統之 後，按下電源開關即可關機。 3.2.1 使用作業系統關機功能 ® 如果您使用的作業系統為 Windows 2000︰ 1. 按下「開始」，選擇「關機」。 2. 然後按下「確定」來關機。 ® 3. 當 Windows 作業系統關閉之後，電源也會隨後自動關閉。 ® 如果您使用的作業系統為 Windows XP︰ 1. 按下「開始」，選擇「電腦關機」。 2. 然後在「電腦關機」視窗中，選擇「關機」來正式關閉電腦。 ® 3. 當 Windows 作業系統關閉之後，電源也會隨後自動關閉。 ® 如果您使用的作業系統為 Windows Vista︰ 1. 按下「開始」，選擇「電腦關機」。 ®...
  • Page 69 在電腦系統中，BIOS 程式調校的 優劣與否和整個系統的運作效能有 極大的關係。針對您自己的配備來 作最佳化 BIOS 設定是讓您的系統 性能再提昇的要角。接著本章節 將逐一說明 BIOS 程式中的每一項 組態設定。 BIOS 程式設定...
  • Page 70 4.1 管理、更新您的 BIOS 程式 ........4-1 4.2 BIOS 程式設定 ............. 4-9 4.3 主選單（Main Menu） ..........4-12 4.4 進階選單（Advanced menu） ........4-16 4.5 電源管理（Power menu） ........4-27 4.6 啟動選單（Boot menu） ..........4-31 4.7 啟動選單（Boot menu） ..........4-36 4.8 離開 BIOS 程式（Exit menu） .........4-38 ASUS P5B-Plus Series...

  • Page 71: 管理、更新您的 Bios 程式

    4.1 管理、更新您的 BIOS 程式 下列軟體讓您可以管理與更新主機板上的 BIOS（Basic Input/Output system）設定。 1. ASUS Update：在 Windows 作業系統中更新 BIOS 程式。 2. ASUS EZ Flash 2：使用軟碟片/USB 隨身碟來更新 BIOS。 3. ASUS AFUDOS：使用可開機的軟碟片來更新 BIOS。 4. ASUS CrashFree BIOS 3：當 BIOS 檔案遺失或損毀時，可以使用開機磁 碟/USB 隨身碟或主機板的驅動程式與公用程式光碟來更新 BIOS 。 上述軟體請參考相關章節的詳細使用說明。 建議您先將主機板原始的 BIOS 程式備份到一片開機片中，以備您...
  • Page 72 在您要使用華碩線上更新程式來更新 BIOS 程式之前，請先將其他 所有的視窗應用程式關閉。 使用網路更新 BIOS 程式 請依照以下步驟使用網路更新 BIOS 程式： 1. 點選「開始→程式集→ASUS→ASUSUpdate→ASUSUpdate」執行華碩線 上更新主程式。 2. 在下拉式選單中選擇 Update BIOS 3. 請選擇離您最近的華碩 FTP 站台 from the Internet，然後按下「 可避免網路壅塞，或者您也可以 Next」繼續。 直接選擇「Auto Select」 由系統 自行決定。按下「Next」繼續。 第四章：BIOS 程式設定...
  • Page 73 更新的程序。 華碩線上更新程式可以自行 透過網路下載 BIOS 程式。 經常的更新才能獲得最新的 功能。 使用 BIOS 檔案更新 BIOS 程式 請依照以下步驟使用 BIOS 檔案更新 BIOS 程式： 1. 點選「開始→程式集→ASUS→ASUSUpdate→ASUSUpdate」執行華碩線 上更新主程式。 2. 在下拉式選單中選擇 Update BIOS from a file，然後按下「Next」繼續。 3. 在「開啟」的視窗中選擇 BIOS 檔案 的所在位置，然後點選「儲存」。 4. 最後再依照螢幕畫面的指示來完成 BIOS 更新的程序。 華碩 P5B-Plus Series 主機板使用手冊...

  • Page 74: 製作一張開機片

    4.1.2 製作一張開機片 1. 請使用下列任一種方式來製作一張開機片。 在 DOS 作業系統下 a. 選一張空白的 1.44MB 磁片放入磁碟機中。 b. 進入 DOS 模式後，鍵入 format A:/S，然後按下 ＜Enter＞ 按鍵。 在 Windows XP 作業系統下 a. 選一張空白的 1.44MB 磁片放入磁碟機中。 b. 由 Windows 桌面點選「開始」→「我的電腦」。 c. 點選「3 1/2 磁碟機」圖示。 d. 從選單中點選「File」，然後選擇「Format」，會出現「Format 3 1/2 Floppy Disk」視窗畫面。 e.

  • Page 75: 使用華碩 Ez Flash 2 更新 Bios 程式

    (2) 進入 BIOS 設定程式。來到 Tools 選單並選擇 EZ Flash 2 並按下 <Enter> 鍵將其開啟。 在正確的檔案被搜尋到之前，您可按下 <Tab> 鍵來切換磁碟機，接 著請按下 <Enter> 鍵。 4. 當正確的 BIOS 檔案被找到後，EZ Flash 2 會進行 BIOS 更新作業並在更 新完成後自動重新啟動電腦。 • 本功能僅支援採用 FAT 32/16 格式的單一磁區 USB 隨身碟或 軟碟片。 • 當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。 華碩 P5B-Plus Series 主機板使用手冊...

  • Page 76: 使用 Afudos 程式更新 Bios

    個主檔名，並以不超過三個位元的方式來命名副檔名。 A:\>afudos /oOLDBIOS1.rom 主檔名 副檔名 3. 按下 ＜Enter＞ 按鍵，就可將 BIOS 程式複製到磁碟片。 A:\>afudos /oOLDBIOS1.rom AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading flash ..done Write to file..ok A:\> 當 BIOS 程式複製至磁碟片的程序完成後，就會回到 DOS 視窗畫面。 更新 BIOS 程式...
  • Page 77 3. 開機後進入 DOS 模式，鍵入下列命令列： afudos /i[filename] 上列當中的「filename」指的就是由驅動程式及公用程式光碟拷貝至開機 片的最新（或原始的）BIOS 程式。 A:\>afudos /iP5BP.ROM 4. AFUDOS 程式驗證檔案後就會開始更新 BIOS 程式。 A:\>afudos /iP5BP.ROM AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. WARNING!! Do not turn off power during flash BIOS Reading file ..done Reading flash ..done Advance Check ..Erasing flash ..done Writing flash ..0x0008CC00 (9%)

  • Page 78: 使用 Crashfree Bios 3 程式回復 Bios 程式

    1. 請將內含有 BIOS 檔案的 USB 隨身碟插入 USB 連接埠。 2. 開啟系統電源。 3. 公用程式會自動檢查儲存有 BIOS 檔案的裝置。當找到該裝置後，公用程 式會讀取 BIOS 檔案並更新已損毀的 BIOS 檔案。 4. 在公用程式完成更新作業後，請重新啟動系統。 • 只有採用 FAT 32/16 格式與單一磁區的 USB 隨身碟可以支援 ASUS CrashFree BIOS 3。 而隨身碟的容量需小於 8GB。 • 當更新 BIOS 時，請勿關閉或重置系統！若是這麼做，將可能 導致系統開機失敗。 第四章：BIOS 程式設定...

  • Page 79: Bios 程式設定

    果您仍然需要執行設定程式，請按機殼上的 ＜RESET＞ 鍵或 ＜Ctrl＞ + ＜ Alt＞ + ＜Delete＞ 重新開機。 華碩 BIOS 設定程式以簡單容易使用為訴求，選單方式的設計讓您可以輕 鬆的瀏覽選項，進入次選單點選您要的設定，假如您不小心做錯誤的設定， 而不知道如何補救時，本設定程式提供一個快速鍵直接回復到上一個設定， 這些將在以下的章節中有更進一步的說明。 1. BIOS 程式的出廠預設值可讓系統運作處於最佳效能，但是若系 統因您改變 BIOS 程式而導致不穩定，請讀取出廠預設值來保 持系統的穩定。請參閱「4.8 離開 BIOS 程式」一節中「Load Setup Defaults」項目的詳細說明。 2. 在本章節的 BIOS 程式畫面僅供參考，將可能與您所見到的畫 面有所差異。 3. 請至華碩網站（http://tw.asus.com）下載最新的 BIOS 程式檔案 來獲得最新的 BIOS 程式資訊。 華碩 P5B-Plus Series 主機板使用手冊...

  • Page 80: Bios 程式選單介紹

    4.2.1 BIOS 程式選單介紹 線上操作說明 功能項目 功能表列 設定值 BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Use [ENTER], [TAB] System Time [10:55:25] or [SHIFT-TAB] to System Date [Mon 07/24/2006] select a field. Legacy Diskette A [1.44M, 3.5 in] Use [+] or [-] SATA 1 [Not Detected] to configure the...

  • Page 81: 選單項目

    主選單功能的選單項目 項。 4.2.5 子選單 在選單畫面中，若功能選項前面有一個小三角形標記，代表此為子選單， 您可利用方向鍵來選擇，並按下 ＜Enter＞ 鍵來進入子選單。 4.2.6 設定值 這些存在於選單中的設定值是提供給使用者選擇與設定之用。這些項目 中，有的功能選項僅為告知使用者目前運作狀態，並無法更改，那麼此類項 目就會以淡灰色顯示。而可更改的項目，當您使用方向鍵移動項目時，被選 擇的項目以反白顯示，代表這是可更改的項目。 4.2.7 設定視窗 在選單中選擇功能項目，然後按下 ＜ Enter＞ 鍵，程式將會顯示包含此功能所 提供的選項小視窗，您可以利用此視窗 來設定您所想要的設定。 4.2.8 捲軸 設定視窗 在選單畫面的右方若出現如右圖的捲 捲軸 軸畫面，即代表此頁選項超過可顯示的 畫面，您可利用上/下方向鍵或是 PageUp/PageDown 鍵來切換畫面。 4.2.9 線上操作說明 在選單畫面的右上方為目前所選擇的作用選項的功能說明，此說明會依選 項的不同而自動變更。 華碩 P5B-Plus Series 主機板使用手冊 -11...

  • Page 82: 主選單（Main Menu）

    4.3 主選單（Main Menu） 當您進入 BIOS 設定程式時，首先出現的第一個畫面即為主選單，內容如 下圖。 請參閱「4.2.1 BIOS 程式選單介紹」一節來得知如何操作與使用 本程式。 BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Use [ENTER], [TAB] System Time [10:55:25] or [SHIFT-TAB] to System Date [Mon 07/24/2006] select a field. Legacy Diskette A [1.44M, 3.5 in] Use [+] or [-] SATA 1 [Not Detected]...

  • Page 83: Sata 裝置1-6（Sata 1-6）

    LBA/Large Mode [Auto] 開啟或關閉 LBA 模式。設定為 [Auto] 時，系統可自行偵測裝置是否支援 LBA 模式，若支援，系統將會自動調整為 LBA 模式供裝置使用。設定值有： [Disabled] [Auto]。 Block (Multi-sector Transfer) [Auto] 開啟或關閉資料同時傳送多個磁區功能。當您設為 [Auto] 時，資料傳送便 可同時傳送至多個磁區，若設為 [Disabled]，資料傳送便只能一次傳送一個磁 區。設定值有：[Disabled] [Auto]。 PIO Mode [Auto] 選擇 PIO 模式。設定值有：[Auto] [0] [1] [2] [3] [4]。 華碩 P5B-Plus Series 主機板使用手冊 -1...

  • Page 84: Ide 裝置設定（Ide Configuration）

    DMA Mode [Auto] 選擇 DMA 模式。設定值有：[Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5]。 SMART Monitoring [Auto] 開啟或關閉自動偵測、分析、報告技術（Smart Monitoring, Analysis, and Reporting Technology）。設定值有：[Auto] [Disabled] [Enabled]。 32Bit Data Transfer [Enabled] 開啟或關閉 32 位元資料傳輸功能。設定值有：[Disabled] [Enabled]。 4.3.5 IDE 裝置設定（IDE Configuration） 本選單讓您設定或變更...

  • Page 85: 系統資訊（System Information）

    : 3200 MHz Count System Memory Available : 512 MB Select Screen Select Item General Help Save and Exit Exit v02.58 (C)Copyright 1985-2006, American Megatrends, Inc. AMI BIOS 本項目顯示目前所使用的 BIOS 程式資料。 Processor 本項目顯示目前所使用的中央處理器。 System Memory 本項目顯示目前所使用的記憶體模組容量。 華碩 P5B-Plus Series 主機板使用手冊 -1...

  • Page 86: 進階選單（Advanced Menu）

    4.4 進階選單（Advanced menu） 進階選單可讓您改變中央處理器與其他系統裝置的細部設定。 注意！在您設定本進階選單的設定時，不正確的數值將導致系統 損毀。 BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Jumperfree Configuration Adjust system USB Configuration Frequency/Voltage,etc. TPM Configuration CPU Configuration Chipset Onboard Devices Configuration PCIPnP Select Screen Select Item Enter Go to Sub Screen General Help Save and Exit Exit v02.58 (C)Copyright 1985-2006, American Megatrends, Inc.
  • Page 87 PCI Express Frequency [Auto] 本項目用來設定 PCI Express 匯流排的頻率。預設值為 [Auto]。設定值有： [Auto] [90]∼[150]。 PCI Clock Synchronization Mode [Auto] 本項目用來設定 PCI 與 PCI Express 或 CPU 的同步頻率。設定值有：[Auto] [33.33MHz]。 Spread Spectrum [Auto] 本項目用來啟動或關閉展頻時脈產生器（clock generator spread spectrum）。 設定值有：[Disabled] [Enabled] [Auto]。 華碩 P5B-Plus Series 主機板使用手冊 -1...
  • Page 88 以下的項目只有在 AI Tuning 項目設定為 [AI NOS] 時才會出現。 Memory Voltage [Auto] 本項目用來設定 DDR2 的運作電壓。設定值有：[Auto] [1.80V] [1.85V] [1.90V]∼[2.40V] [2.45V]。 在您設定記憶體的電壓前，請先詳閱您所安裝之 DDR2 記憶體的 相關技術文件，過高的電壓值可能對記憶體造成損毀。 CPU VCore Voltage [Auto] 本項目可以選擇 CPU 的核心電壓值。設定值有： [Auto][1.7000V] [1.6875V] [1.6750V] [1.6625V] [1.6500V] [1.6375V] [1.6250V] [1.6125V] [1.6000V] [1.5875V] [1.5750V] [1.5625V] [1.5500V] [1.5375V] [1.5125V] [1.5000V] [1.4875V] [1.4750V] [1.4625V] [1.4500V] [1.4375V] [1.4250V] [1.4125V] [1.4000V] [1.3875V] [1.3750V] [1.3625V] [1.3500V] [1.3375V] [1.3250V] [1.3125V] [1.3000V] [1.2875V] [1.2750V]。...

  • Page 89: Usb裝置設定（Usb Configuration）

    [Disabled] [Enabled] [Auto]。 Port 64/60 Emulation [Disabled] 本項目可讓您開啟或關閉 I/O 連接埠 60h/64h 的模擬支援。若要在無 USB 支援的 OS 上使用 USB 鍵盤，則本項目需設定為開啟。設定值有：[Disabled] [Enabled]。 USB 2.0 Controller Mode [HiSpeed] 本項目用來設定 USB 2.0 裝置的傳輸速率模式。設定值分別有 HiSpeed（ 480 Mbps）與 Full Speed（12 Mbps）模式。設定值有：[Full Speed] [HiSpeed]。 華碩 P5B-Plus Series 主機板使用手冊 -1...

  • Page 90: Tpm 設定（Tpm Configuration）

    BIOS EHCI Hand-off [Enabled] 本項目用來啟動支援沒有 EHCI hand-off 功能的作業系統。設定值： [Disabled] [Enabled]。 4.4.3 TPM 設定（TPM Configuration） 本選單可讓您設定 TPM 功能。請選擇一個選項後按下<Enter>便會顯示設 定選項。 BIOS SETUP UTILITY Advanced TPM Configuration Enable/Disable TPM TCG (TPM 1.1/1.2) supp in BIOS TGC/TPM SUPPORT [Yes] Soft. Physical [Yes] Indicate Physical [Yes] Execute TPM Command [Last setting] TPM Enable/Disable Status...

  • Page 91: 處理器設定（Cpu Configuration）

    Modify Ratio Support [Disabled] 設定值有：[Disabled] [Enabled]。 以下的項目只有在 Modify Ratio Support 項目設定為 [Enabled] 時 才會出現。 Ratio CMOS Setting: [13] 本項目用來設定 CPU 核心時脈與前側匯流排頻率的比值。請使用 <+> 和 <-> 來調整數值。設定值有：[14] [15]∼[23] [24。 C1E Support [Enabled] 本項目用來啟動或關閉 C1E Support 功能。設定值有：[Enabled] [Disabled]。 華碩 P5B-Plus Series 主機板使用手冊 -1...
  • Page 92 Max CPUID Value Limit [Disabled] 當您欲使用不支援延伸的 CPUID 功能的作業系統時，請將本項目設為 [Enabled]。設定值有：[Disabled] [Enabled]。 Vanderpool Technology [Enabled] 設定值有：[Enabled] [Disabled]。 CPU TM function [Enabled] 設定值有：[Disabled] [Enabled]。 Execute Disable Bit [Enabled] 本項目用來啟動或關閉 No-Excution Page Protection 技術。設定為 [Enabled] 時會強迫 XD 功能總是降低至 0。設定值有：[Disabled] [Enabled]。 PECI [Disabled] 設定值有：[Disabled] [Enabled]。 Intel(R) SpeedStep(tm) tech.

  • Page 93: 晶片設定（Chipset）

    本項目用來啟動或關閉在總實體記憶體上重疊的 PCI 記憶體的偵測功 能。當您安裝 64-bit 作業系統時，請將本項目設為 [Enabled]。設定值 有：[Disabled] [Enabled]。 Configure DRAM Timing by SPD [Enabled] 設定值有：[Enabled] [Disabled]。 Static Read Control [Auto] 本項目用來調整固定讀取控制功能。設定值有：[Disabled] [Auto] [Fast] [Faster]。 Initiate Graphic Adapter [PEG/PCI] 本項目用來設定作為優先使用的繪圖顯示控制器。設定值有：[PCI/PEG] [PEG/PCI]。 PEG Force x1 [Disabled] 設定值有：[Enabled] [Disabled]。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 94 4.4.6 內 建 裝 置 設 定 （ O n B o a r d D e v i c e s Configuration） BIOS SETUP UTILITY Advanced Configure Win627EHF Super IO Chipset Enable or Disable High Definition Audio HD Audio Controller [Enabled] Controller Front Panel Support Type [AC97] Onboard 1394 Controller [Enabled]...
  • Page 95 Parallel Port IRQ [IRQ7] 本 項 目 用 來 選 擇 並 列 埠 中 斷 位 址 （ I R Q ） 。 設 定 值 有 ： [ I R Q 5 ] [IRQ7]。 華碩 P5B-Plus Series 主機板使用手冊 -...

  • Page 96: Pci 隨插即用裝置（Pci Pnp）

    4.4.7 PCI 隨插即用裝置（PCI PnP） 本選單可讓您變更 PCI/PnP 裝置的進階設定，其包含了供 PCI/PnP 裝置所 使用的 IRQ 位址與 DMA 通道資源與記憶體區塊大小設定。 注意！在您進行本進階選單的設定時，不正確的數值將導致系統 損毀。 BIOS SETUP UTILITY Advanced Advanced PCI/PnP Settings NO: lets the BIOS configure all the devices in the system. WARNING: Setting wrong values in below sections may cause system to malfunction. YES: lets the operating system configure Plug Plug And Play O/S...

  • Page 97: 電源管理（Power Menu）

    4.5.2 Repost Video on S3 Resume [Disabled] 本項目可讓您決定從 S3/STR 省電模式回復時，是否要顯示 VGA BIOS 畫 面。設定值有：[Disabled] [Enabled]。 4.5.3 ACPI 2.0 Support [Enabled] 本項目可讓您開啟或關閉 ACPI 2.0 支援模式。設定值有：[Disabled] [Enabled]。 4.5.4 ACPI APIC Support [Enabled] 本項目可讓您決定是否增加 ACPI APIC 表單至 RSDT 指示清單。 設定值 有：[Disabled] [Enabled]。 華碩 P5B-Plus Series 主機板使用手冊 -...

  • Page 98: 進階電源管理設定（Apm Configuration）

    4.5.5 進階電源管理設定（APM Configuration） BIOS SETUP UTILITY Power APM Configuration <Enter> to select whether or not to restart the system Restore on AC Power Loss [Power Off] after AC power loss. Power On By RTC Alarm [Disabled] Power On By External Modems [Disabled] Power On By PCI Devices [Disabled]...

  • Page 99: 系統監控功能（Hardware Monitor）

    為了避免系統因為過熱而造成損壞，本系列主機板備有中央處理器風扇 的轉速 RPM（Rotations Per Minute）監控，所有的風扇都設定了轉速安全 範圍，一旦風扇轉速低於安全範圍，華碩智慧型主機板就會發出警訊，通知 使用者注意。 CPU Q-Fan Control [Disabled] 本項目用來啟動或關閉 ASUS Q-Fan 功能，ASUS Q-Fan 能視個人的需求， 來為系統調整適合的風扇速率。當本項目為 [Enabled] 時，Fan Speed Ratio 項 目就會出現。設定值有：[Disabled] [Enabled]。 CPU Fan Profile Mode 項目只有在 CPU Q-Fan Control 設定為 [Enabled] 時才會出現。 華碩 P5B-Plus Series 主機板使用手冊...
  • Page 100 CPU Q-Fan Profile [Optimal] 本項目用來設定 CPU Q-Fan 適當的效能等級。設定為 [Optimal] 可以獲得 最佳的設定，讓風扇運轉較為安靜。設定為 [Silent] 將風扇速度調整到最低， 並擁有最安靜的執行環境。設定為 [Performance] 可以在較重的系統負荷下 仍能獲得適當的風扇轉速。設定值有：[Optimal] [Silent Mode] [Performance Mode]。 Chassis Fan 1/2 Speed [xxxxRPM] or [Ignored] / [N/A] 為了避免系統因為過熱而造成損壞，本系列主機板備有機殼內的風扇轉 速 RPM（Rotations Per Minute）監控，所有的風扇都設定了轉速安全範圍， 一旦風扇轉速低於安全範圍，華碩智慧型主機板就會發出警訊，通知使用者 注意。 Chassis Q-Fan Control [Disabled] 本項目用來啟動或關閉...

  • Page 101: 啟動選單（Boot Menu）

    Select Screen Select Item Change Option General Help Save and Exit Exit v02.58 (C)Copyright 1985-2006, American Megatrends, Inc. 1st ~ xxth Boot Device [xxx Drive] 本項目讓您自行選擇開機磁碟並排列開機裝置順序。依照 1st、2nd、3rd 順序分別代表其開機裝置順序。而裝置的名稱將因使用的硬體裝置不同而 有所差異。設定值有：[1st FLOPPY DRIVE] [Hard Drive] [ATAPI CD-ROM] [Disabled]。 華碩 P5B-Plus Series 主機板使用手冊 -1...

  • Page 102: 啟動選項設定（Boot Settings Configuration）

    4.6.2 啟動選項設定（Boot Settings Configuration） BIOS SETUP UTILITY Boot Boot Settings Configuration Allows BIOS to skip certain tests while Quick Boot [Enabled] booting. This will Full Screen Logo [Enabled] decrease the time AddOn ROM Display Mode [Force BIOS] needed to boot the Bootup Num-Lock [On] system.
  • Page 103 Hit ‘DEL’ Message Display [Enabled] 當您將本項目設為 [Enabled] 時，系統在開機過程中會出現「Press DEL to run Setup」訊息。設定值有：[Disabled] [Enabled]。 Interrupt 19 Capture [Disabled] 當您使用某些 PCI 介面卡有內建韌體程式（例如：SCSI 介面卡），如果 有需要透過 Interrupt 19 啟動，則請將本項目設為 [Enabled]。設定值有： [Disabled] [Enabled]。 華碩 P5B-Plus Series 主機板使用手冊 -...

  • Page 104: 安全性選單（Security）

    4.6.3 安全性選單（Security） 本選單可讓您改變系統安全設定。 BIOS SETUP UTILITY Boot Security Settings <Enter> to change password. Supervisor Password : Not Installed <Enter> again to User Password : Not Installed disabled password. Change Supervisor Password Change User Password Select Screen Select Item Enter Change General Help Save and Exit Exit...

  • Page 105: Change User Password

    3. 接著會再出現 Confirm Password 視窗，再一次輸入密碼以確認密碼正確。 密碼確認無誤時，系統會出現 Password Installed. 訊息，代表密碼設定完 成。若出現 Password do not match! 訊息，代表於密碼確認時輸入錯誤，請 重新輸入一次。此時畫面上方的 User Password 項目會顯示 Installed。 若要變更使用者的密碼，請依照上述程序再執行一次密碼設定。 Clear User Password（清除使用者密碼） 請選擇本項目來清除使用者密碼。 Password Check [Setup] 當您將本項目設為 [Setup]，BIOS 程式會於使用者進入 BIOS 程式設定畫 面時，要求輸入使用者密碼。若設為 [Always] 時，BIOS 程式會在開機過程 亦要使用者輸入密碼。設定值有：[Setup] [Always]。 華碩 P5B-Plus Series 主機板使用手冊 -...

  • Page 106: 工具選單（Tools Menu）

    Save and Exit Exit v02.58 (C)Copyright 1985-2006, American Megatrends, Inc. 4.7.1 ASUS EZ Flash 2 本項目可以讓您執行 ASUS EZ Flash 2。當您按下 <Enter> 鍵後，便會有 一個確認訊息出現。請使用 左/右 方向鍵來選擇 [Yes] 或 [No]，接著按下 <Enter>鍵來確認您的選擇。請參考 4-5 頁 4.1.3 節的相關說明。 ASUSTek EZ Flash 2 BIOS ROM Utility V3.00...

  • Page 107: Asus O.c. Profile

    VER: 0106 VER: Unknown DATE: 11/23/06 DATE: Unknown PATH: Note [Enter] Select or Load [B] Backup [ESC] Exit [Tab] Switch [Up/Down/Home/End] Move • 本功能可支援採用 FAT 32/16 檔案格式的單一磁區儲存媒體， 像是 USB 隨身碟或是軟碟片。 • 當進行 BIOS 升級時，請勿關閉或重新啟動系統以免造成系統 開機失敗。 華碩 P5B-Plus Series 主機板使用手冊 -...

  • Page 108: 離開 Bios 程式（Exit Menu）

    4.8 離開 BIOS 程式（Exit menu） 本選單可讓您讀取 BIOS 程式出廠預設值與離開 BIOS 程式。 BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Exit Options Exit system setup after saving the changes. Exit & Save Changes Exit & Discard Changes F10 key can be used for Discard Changes this operation.
  • Page 109 本章節將會敘述主機板產品包裝 中內含之驅動程式與公用程式光 碟的內容。 軟體支援...
  • Page 110 章節提綱 安裝作業系統 ............5-1 驅動程式及公用程式光碟資訊 ....... 5-1 軟體資訊 ..............5-9 Windows Vista 功能 ..........5-37 RAID 設定 ...............5-38 建立一張搭載有 RAID 驅動程式的磁片 .....5-55 ASUS P5B-Plus Series...

  • Page 111: 安裝作業系統

    2. 在安裝驅動程式之前，請先確認您已經安裝 Windows 2000 Service Pack 4、Windows XP Service Pack 2 或更新版本的作 業系統，來獲得更好的效能與系統穩定。 5.2 驅動程式及公用程式光碟資訊 隨貨附贈的驅動程式及公用程式光碟包括了數個有用的軟體和公用程式， 將它們安裝到系統中可以強化主機板的機能。 華碩驅動程式及公用程式光碟的內容會不定時地更新，但不另 行通知。如欲得知最新的訊息，請造訪華碩的網站 http://tw.asus. com。 5.2.1 執行驅動程式及公用程式光碟 欲開始使用驅動程式及公用程式光碟，僅需將光碟片放入您的光碟機中即 可。若您的系統已啟動光碟機「自動安插通知」的功能，那麼稍待一會兒光 碟片會自動顯示華碩歡迎視窗和軟體安裝選單。 點選圖示以獲得 更多資訊 點選安裝各項驅動程式 如果歡迎視窗並未自動出現，那麼您也可以到驅動程式及公用程 式光碟中的 BIN 檔案夾裡直接點選 ASSETUP.EXE 主程式開啟選 單視窗。 華碩 P5B-Plus Series 主機板使用手冊...

  • Page 112: 驅動程式選單（Drivers Menu）

    在驅動程式選單中會顯示所有適用於本主機板的硬體裝置的驅動程式。系 統中所有的硬體裝置皆需安裝適當的驅動程式才能使用。 華碩 InstAll-Drivers 驅動程式安裝精靈 點選本項目便可透過安裝精靈來安裝所有的驅動程式。 Intel Chipset Inf 晶片組更新程式 本項目會安裝 Intel Cipset Inf 晶片組更新程式。 ASUS AI Remote 本項目會安裝華碩 AI Remote 應用程式。 SoundMAX ADI1988 音效驅動程式 本項目會安裝 SoundMAX ADI1988 音效驅動程式與應用程式。 Attansic L1 Gigabit Ethernet Driver 本項目會安裝 Attansic L1 Gigabit 乙太網路驅動程式。 JMicron JMB36X RAID 驅動程式...

  • Page 113: 公用程式選單（Utilities Menu）

    5.2.3 公用程式選單（Utilities menu） 軟體選單會列出所有可以在本主機板上使用的應用程式和其他軟體。您只 需在這些軟體名稱上以滑鼠左鍵按一下即可開始進行該軟體的安裝動作。 華碩 InstAll-Installation Wizard 公用程式安裝精靈 點選本項目便可透過安裝精靈來安裝公用程式。 華碩 Ai Suite 程式 點選本項目便可安裝華碩 Ai Suite 程式。 華碩線上更新程式 利用 ASUS Live Update 可以讓您從華碩公司的網站上下載並安裝最新的 BIOS。 華碩系統診斷家 II（ASUS PC Probe II） 這個智慧型的診斷程式可以監控風扇的轉速、中央處理器的溫度以及系統 的電壓，並且會將所偵測到的任何問題回報給您。這個絕佳輔助軟體工具可 以幫助您的系統時時刻刻處在良好的操作環境中。 ASUS Accelerated Propeller 本項目會安裝華碩 Accelerated Propeller（ASAP）應用程式。 華碩 P5B-Plus Series 主機板使用手冊...
  • Page 114 當您有需要時，可以從華碩 Superb Software Library 光碟安裝下 列應用程式。 Adobe Acrobat Reader V7.0 瀏覽軟體 安裝 Adobe 公司的 Acrobat Reader 閱讀程式。 Microsoft DirectX 9.0c 驅動程式 安裝微軟最新版的 DirectX 驅動程式 9.0 版。微軟 DirectX 9.0 版驅動程 式所支援的多媒體技術可以強化您系統的圖像與音效表現。利用 DirectX 9.0 驅動程式的多媒體功能，您將可以在您的電腦上欣賞電視節目、捕捉視訊， 與進行電腦遊戲。請造訪微軟網站（www.microsoft.com）以取得更新版本 的 DirectX 驅動程式。 Symantec Norton Internet Security 防毒軟體 本項目會安裝...

  • Page 115: 製作磁片選單

    ® 本選單包含製作 Intel ICH8 或 JMicron JMB36X RAID/AHCI 驅動程式磁 碟片。 製作 Intel ICH8 32/64bit RAID/AHCI 驅動程式磁片 本項目可以讓您建立一張供 32-bit/64-bit 作業系統使用，包含 Intel ICH8 RAID/AHCI 驅動程式的磁片。 製作 JMicron JMB36X 32/64bit RAID/AHCI 驅動程式磁片 本項目可以讓您建立一張包含有 JMicron JMB36x 32/64bit RAID/AHCI 驅 動程式的磁片。 華碩 P5B-Plus Series 主機板使用手冊...

  • Page 116: 使用手冊選單

    5.2.5 使用手冊選單 在本標籤頁面中，會出現相關的線上使用手冊列表，點選列表中的選項便 會出現該使用手冊的畫面。 大多數的使用手冊檔案為 PDF 格式。因此在您開啟使用手冊檔案 前，請先安裝 Adobe Acrobat Reader 瀏覽軟體。 5.2.6 華碩的聯絡方式 按下「聯絡資訊」索引標籤會出現華碩電腦的聯絡資訊。此外，本手冊的 封面內頁也會列出華碩的聯絡方式供您參考。 第五章：軟體支援...

  • Page 117: 其他資訊

    5.2.7 其他資訊 出現在歡迎視窗畫面左方的數個圖示能提供給您有關於主機板和驅動程 式及公用程式光碟的其他資訊。本節將說明點選每一個圖示所出現的彈出式 項目的內容。 顯示主機板資訊 這個視窗會顯示本主機板的規格簡介。 瀏覽光碟片內容 這個視窗會顯示驅動程式及公用程式光碟的內容。 華碩 P5B-Plus Series 主機板使用手冊...
  • Page 118 技術資源申請表 這個視窗會顯示華碩技術支援申請表。當您需要專業人員協助您解決關於 技術上的問題時，請填寫表格再選擇使用傳真或者電子信箱的途徑和華碩技 術支援部門取得聯繫。 讀我檔案列表 這個視窗會顯示驅動程式與公用程式光碟的內容以及每個項目的簡短說 明，為文字檔格式。 第五章：軟體支援...

  • Page 119: 軟體資訊

    • 檔案容量須小於 150k。 請依照下列步驟使用華碩 MyLogo2™ 軟體： 1. 執行華碩線上更新程式。請參見「4.1.1 華碩線上更新」一節。 2. 從下拉式選單選擇選項，然後按「Next」鈕。 3. 在更新 BIOS 之前，點選執行 MyLogo 來置換系統開機圖示。 4. 從下拉式選單選擇以檔案來更新 BIOS 程式，然後按「Next」鈕。 5. 指定 BIOS 檔案的來源位置，按下「Next」鈕，會出現 ASUS MyLogo2 視 窗畫面。 6. 於 MyLogo2™ 程式左邊的視窗選 擇圖形存放的資料夾，然後再於右 邊視窗該資料夾中選擇欲使用的圖 形。接著按下「Next」鈕繼續。 華碩 P5B-Plus Series 主機板使用手冊...
  • Page 120 7. 當您選定一張開機圖形時，該圖形 隨即會放大至 MyLogo3™ 整個視 窗，如右圖所示。 8. 藉由在下拉式比例表中，選擇一個 比例設定值，將您要用來開機的影 像檔案調整至您想要的大小。 9. 當畫面回到華碩線上更新公用程式，便會載入將新的開機圖案載入到 BIOS 中。 10. 當更新完 BIOS 後，重新啟動電腦便會在開機自動檢測（POST）過程時， 顯示新的開機圖示。 第五章：軟體支援 -10...

  • Page 121: 華碩系統診斷家 Ii

    而由於系統診斷家 II 為採用軟體的操作介面，當您開啟它時，就可以立即 啟動來監控您的電腦狀狀態。使用這套工具程式，讓您可以在使用電腦時， 更安心其具備一個穩定且健康的操作環境。 安裝系統診斷家 II 請依照以下步驟來安裝系統診斷家 II： 1. 於光碟機中放入公用與驅動程式光碟，若您的電腦系統有啟動光碟自動 執行功能，則會出現驅動程式（Drivers）畫面選單。 如果此視窗尚未自動出現，您也可以到驅動程式以及公用程式光 碟中 ASUS PC Probe II 目錄，以滑鼠左鍵雙擊點選 setup.exe 檔 案執行來開啟選單視窗。 2. 在選單中，點選「Utilities」，然後選擇「ASUS PC Probe II」。 3. 接著請依照畫面的指示，進行安裝至完成。 啟動系統診斷家 II 當您完成安裝後，您可以在 Windows 系統平台中，立即或者是任何您想啟 的時刻，來啟動系統診斷家 II。 在 Windows 系統中，啟動系統診斷家 II，請點選 開始（Start）>所有程...
  • Page 122 按鍵 功能 開啟設定（Configuration）視窗 開啟報告（Report）視窗 開啟桌面管理介面（Desktop Management Interface）視窗 開啟周邊組件互聯（Peripheral Component Interconnect）視窗 開啟視窗管理測試設備視窗 開啟硬碟裝置、記憶體、處理器使用狀態視窗 顯示/隱藏偏好（Preference）設定的部份 最小化應用程式 關閉應用程式 Sensor alert（感應器警示） 當某個系統內的感應器偵測到問題發生時，這個主視窗會立即變成紅 色顯示狀態，如下圖所示。 Preferences（偏好設定） 您可以在主視窗中來自訂哪些偏好的選項。 在選擇每一個偏好選項並點選該選項時，都會 出現一個選擇框。 第五章：軟體支援 -1...
  • Page 123 Changing the monitor panels position（變更監視面板位置） 若要在桌面上變更監視面板的位置，請點選 Scheme 選 單中的向下按鈕，然後在清單表中選擇其他位置。選好後 點選 OK 按鈕即完成。 Moving the monitor panels（移動監視面板） 透過圖示上的磁鐵圖案，就可以將所 有的監視面板一起移動。若您要將這群 組中的某個監視面板分開，請點一下這 個馬蹄形磁鐵圖示，就可以移動或重新 放置面板的位置。 Adjusting the sensor threshold value（調整感應器的門檻數值） 您可以調整監控面板內的感應器偵測門檻數值，透過按鈕來點選數值。 而您也可以透過 Config（設定）視窗來調整偵測的門檻數值。 點 選 此 按 鍵 以增加數值 點選此按鍵 以降低數值 華碩 P5B-Plus Series 主機板使用手冊 -1...
  • Page 124 Monitoring sensor alert（監控感應器警示） 這個監控感應器變成紅色時，表示組件的數值超出或低於所設定的門 檻數值。請參考以下的圖例。 小圖示顯示模式 大圖示顯示模式 WMI browser（WMI 瀏覽器） 點選 按鈕顯示 WMI（ Windows Management Interface）瀏 覽器。這個畫面顯示數個 Windows 管理資訊。在畫面的左方裡，點選 其中一個項目，則該項目的內容說 明會顯示在右方的畫面中。點選在 WMI Information 項目前面的 (+) 號 圖案，則會顯示可用的資訊。 您可透過滑鼠左鍵點選右下角來拖曳，以放大或縮小這個畫面。 DMI browser 點選 按鈕顯示 DMI（ Desktop Management Interface）瀏 覽器。這個畫面顯示數個 Windows 管理資訊。在畫面的左方裡，點選 其中一個項目，則該項目的內容說 明會顯示在右方的畫面中。點選在...
  • Page 125 Windows 管理資訊。在畫面的左方 裡，點選其中一個項目，則該項目 的內容說明會顯示在右方畫面中。 點選在 PCI Information 項目前面的 (+) 號圖案，則會顯示可用資訊。 Usage（使用狀態） 這個瀏覽畫面顯示即時的處理器、硬碟容量大小，以及記憶體使用狀態。 點選 按鈕顯示 Usage 瀏覽器。 CPU Usage（處理器使用狀態） CPU（處理器）這個欄位，以 線圖的方式即時顯示處理器的使 用狀態。 Hard disk space Usage（硬碟空間使用狀態） Hard Disk 這個欄位則顯示已 經使用與尚未使用的硬碟空間。 在畫面左方會顯示所有裝在系統 內的硬碟機，選擇其中一部硬 碟，則會顯示該硬碟的使用狀 態。而下方藍色的區塊則表示已 經被使用的空間，以及粉紅色則 表示尚未使用的空間。 華碩 P5B-Plus Series 主機板使用手冊 -1...
  • Page 126 Memory Usage（記憶體使用狀態） 記憶體這個欄位則顯示已經 使用與尚未使用的實體記憶體 容量。而下方藍色的區塊則表 示已經被使用的，以及粉紅色 則表示尚未使用的百分比。 PCI browser（PCI 瀏覽器） 點選 按鈕顯示和調整感應器偵測的門檻數值。 在 Config（設定）視窗中有兩欄：Sensor/Threshold 與 Preference。第一 項 Sensor/Threshold 欄提供您選擇啟動感應器功能或輸入偵測的門檻數值。 而 Preference 欄則提供您自訂感應器警報，或變更溫度比例。 恢 復 所 有 門 檻 數 取消或略過變更 載入儲存過的變更 值到預設值 確認變更 儲存變更 第五章：軟體支援 -1...

  • Page 127: 華碩 Ai Suite 程式

    安裝完 AI Suite 後，您可以隨時由 Windows 作業系統的桌面來執行 AI Suite 程式。 若要從 Windows 作業系統桌面執行 AI Suite ，請點選 開始 > 所有程式 > ASUS > AI Suite > AI Suite v1.xx.xx。接著 AI Suite 的主視窗便會出現。 在執行程式後，華碩 AI Suite 圖示便會顯示在 Windows 作業系統的工作 列中。請點選此圖示來關閉或恢復應用程式。 使用 AI Suite 程式...
  • Page 128 其他功能按鍵 點選主視窗右上方的 鍵來開啟監控視窗。 顯示 CPU/系統溫度 ，CPU/記憶體/PCIE 電壓，與 CPU/機殼 的風扇轉速 顯示 FSB/CPU 的 頻率 點選視窗右側的 鍵來切換溫度單位的表現方式，例如可由攝氏溫度單 位切換為華氏溫度單位。 第五章：軟體支援 -1...

  • Page 129: 華碩 Ai Gear

    5.3.4 華碩 AI Gear 華碩 AI Gear 可以提供四種系統效能選項，可以讓您針對電腦的需要來選 擇最佳的效能設定。此外，這個簡單易用的公用程式會調整處理器的頻率與 VCore 電壓來將系統噪音降與電源的消耗至最低。 在您使用驅動程式與公用程式光碟安裝好 AI Gear 後，您只要點選位在視 窗工作列上 AI Gear 圖示，便可執行這個公用程式，程式執行後，您便可以 依照自己的喜好來切換效能設定。 一般效能 最高效能 狀態 高效能狀態 最高省電 狀態 請參考 1-7 頁中關於有哪些作業系統支援本程式的說明。 華碩 P5B-Plus Series 主機板使用手冊 -1...

  • Page 130: 華碩 Ai Nap

    5.3.5 華碩 AI Nap 本功能可以讓您將電腦的電源消耗在您不使用電腦時降至最低。啟用這項 功能可以降低系統的電源消耗並讓系統運作時更加寧靜。 在您使用驅動程式與公用程式光碟安裝好 AI Nap 後，您只要點選位在視 窗工作列上 AI Nap 圖示，便可執行這個公用程式。開啟本公用程式時，請 在確認訊息視窗中，點選 Yes 來正式開啟這個公用程式。 若要退出 AI Nap 模式，請按下系統電源鍵或是滑鼠按鍵，接著在確認訊 息視窗中，點選 Yes 即可。 • 請參考 1-7 頁中關於有哪些作業系統支援本程式的說明。 • 若要將主機的電源鍵由 AI Nap 切換到關機，只需以滑鼠右鍵 點選作業系統右下角工作列中的 AI Suite 圖示，接著選擇 AI Nap 並選擇 Use power button 即可切換回原功能。 第五章：軟體支援...

  • Page 131: 華碩 Ai N.o.s. 程式

    5.3.6 華碩 AI N.O.S. 程式 這一套 ASUS 無延遲超頻系統（Non-delay Overclocking System），會自動 依照您系統的負載來進行系統超頻的動作，以符合執行系統工作所需。 在您透過公用程式光碟完成 AI Suite 的安裝後，您便可以用點選 Windows 作業系統工作列中的 AI Suite 圖示，並從 AI Suite 的主視窗中點選 AI N.O.S. 按鍵來執行此應用程式。 下拉式選單 按鍵 點選下拉式選單按鍵並選擇 關閉 或 手動。 選擇一項 N.O.S. 模式 點選視窗下方的 套用 鍵來儲存設定值。 請參考 1-7 頁中關於有哪些作業系統支援本程式的說明。...

  • Page 132: 華碩 Q-Fan 程式

    5.3.7 華碩 Q-Fan 程式 華碩 Q-Fan 控制功能可以讓您設定 CPU Q-Fan 或機殼的散熱風扇轉速以提 升系統整體的運作效能。當您開啟 Q-Fan 功能後，程式會依照系統溫度自動 調整提高或降低散熱風扇的轉速。 在您透過公用程式光碟完成 AI Suite 的安裝後，您便可以用點選 Windows 作業系統工作列中的 AI Suite 圖示，並從 AI Suite 的主視窗中點選 Q-Fan 按 鍵來執行此應用程式。 請 點 選 下 拉 選 單 按 鍵 ， 便會顯示風扇的名稱。在此 請選擇...

  • Page 133: 華碩 Ai Booster 程式

    5.3.8 華碩 AI Booster 程式 華碩 AI Booster 應用程式可以讓您在 Windows 作業系統的環境下進行 CPU 的超頻，而無須重新開機進入 BIOS 程式進行設定。 在您透過公用程式光碟完成 AI Suite 的安裝後，您便可以用點選 Windows 作業系統工作列中的 AI Suite 圖示，並從 AI Suite 的主視窗中點選 AI Booster 按鍵來執行此應用程式。 工作列中的選項可以讓您使用預設值，或是以手動的方式調整 CPU/記憶 體/PCI-E 的頻率，或是建立並套用您所設定的個人超頻設定。 請參考 1-7 頁中關於有哪些作業系統支援本程式的說明。 華碩 P5B-Plus Series 主機板使用手冊 -...

  • Page 134: 華碩 Ai Remote

    5.3.9 華碩 AI Remote 藉由使用華碩 AI Remote，您將可以在無須離開沙發的狀態下，輕鬆地操 作電腦播放想要聽的歌曲，或是暫停、調整音量。只要 AI Remote 在手，您 便可在遠處輕鬆全面地操作電腦。 華碩 AI Remote 概觀 1. 電源鍵 3. AI Gear 2. 全螢幕鍵 4. AI Nap 5. AP-1/2 Trigger 6. AP 選單 升高音量 播放/暫停 7. 媒體播放控制區 後一段 前一段 降低音量 1. Power：開啟/關閉電腦的電源。 2.
  • Page 135 • 上圖紅框中的兩個 USB 連接埠支援 USB 喚醒功能。因此，若 您在未開機的狀態下移除華碩 AI 紅外線接收器，將會造成電 腦開機的狀況。 • 主機板後擋板的 I/O 配置可能因主機板型號的不同而有所差 異。 • 請參考 1-7 頁中關於有哪些作業系統支援本程式的說明。 軟體的安裝 在您開始享用華碩 AI Remote 帶給 您的便利優點前，在安裝好紅外線接 收器之後，您必須進行軟體的安裝。 您只需要使用主機板包裝中的驅動程 式與公用程式光碟，點選光碟選單中 的公用程式選項，接著選擇 ASUS AI Remote 項目，接著系統便會自動開始 進行軟體的安裝動作。 華碩 AI Remote 選項 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 136 啟動 HID 相容裝置 由於作業系統的限制，若您將 IR 接收器自原本所安裝的連接埠移除，並 重新將其安裝到另一 USB 連接埠，則該 IR 接收器會無法作動。因此若要再 次啟用 HID 相容裝置，請至 裝置管理員/電源管理 並勾選 Allow this device to bring the computer out of standby 對話框。 2. 點選 系統與維護 選項。 1. 點選 Windows 圖示並選擇 控制 台。 4. 選擇 HID 相容裝置。 3.
  • Page 137 您可依需要將 Power off 模式切換為 Hibernate 或 Standby 模式來自 訂電源鍵。將本選項設定為 Hibernate 可讓您的電腦切換至 Windows 的 S4 模式，這個模式可讓您的電腦更快地進入 Hibernate 並更快地回電源 供應狀態。 • Power On/Off 鍵不支援 MS-DOS 模式。 • 在您使用 AI Remote 來開啟/關閉您的電腦，或是將系統切換至 hibernate、standby 模式前，您必須先勾選 Enable Power Key 的對話框。關於 Hibernate 與 Standby 模式的相關說明，請至 微軟網站（www.microsoft.com）查詢相關說明。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 138 2. AP-1/2 您可以指定兩種應用程式給 AP-1 Trigger 與 AP-2 Trigger 鍵。在設定完畢 後，您便可以輕鬆地按下上述兩個按鍵來執行預先指定的程式。 (1). 勾選 Use Profile 選項前的對話框，接著您便可由下拉式選單中選擇一個 應用程式。 (2).若要執行非預設的應用程式，請取消勾選 Use Profile 前的對話框。 (3). 點選 Browse 鍵並找出您想要指定給 AP-1 鍵快速執行之應用程式的執行 檔。 (4). 請依照相同的方式來指定 AP-2 鍵所對應的應用程式。 (5). 點選 Save 以儲存設定值。 3. Multimedia Keys Profile 在 Profile 的下拉式選單中，共有 9 個應用程式。此外，也另有 5 組 User Define 自訂設定。...
  • Page 139 單) 鍵，則一組應用程式設定將會 顯示在畫面上。請使用遙控器來瀏 覽或初始化對應的應用程式。 選擇應用程式路徑 若在初次使用時，公用程式無法 找出應用程式執行檔的所在位置， 選擇應用程式 路徑畫面便會出現。 請在畫面上指定正確的路徑位置。 Select File 在您選擇正確的路徑後，您應該 選擇正確的應用程式執行檔以便執 行應用程式。 若公用程式已成功找出應用程式 執行檔的所在位置，或是您已預先 設定，則當應用程式已被選擇時， 本畫面便會直接顯示出來。 在您選 擇要開啟的檔案、資料夾或是 C D- ROM 之後，請使用 來選擇 Back/OK/Cancel 並按下 鍵加以 確認。 • 若要聆聽音樂，則建議在播放音樂前先行建立播放清單。 • 再次按下 鍵來選擇應用程式，並再次重新執行預設選單。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 140 定義應用程式熱鍵 若您要使用媒體控制區來操作非預設的應用程式，像是 ACDSee，則您可 由下拉式選單中選擇 User Define 使用者自訂功能，或是按下 Rename 鍵來 變更檔名。華碩 AI Remote 可設定 9 個常用的應用程式並定義相關功能鍵， 讓您獲得最便利的操作性。 使用者定義 在您點選 Use Hotkeys for Application 前的對話框後，您 便可自行定義應用程式的對應 熱鍵。 請由下拉式選單的 Profile 選 擇 User Define 1~5 作為定義熱 鍵之用。請按 Save 鍵以儲存新 的設定或是按下 Default 鍵來清 除所有個人化的設定並回復到最 初系統的設定值。...
  • Page 141 Media iTunes PowerDVD WinDVD QuickTime Player 全螢幕 *附註 僅能播放 不能暫停 Real DivX WinAmp Power 使用者定義 Player Player Point 全螢幕 Full Screen Page Down Page Up *附註 僅能播放 不能暫停 若您想新增第 9 個常用預設程式，但預設儲存空間不足時，則您 可以重新命名 5 組使用者自訂值並建立您所想要設定的應用程式 與最愛設定。 華碩 P5B-Plus Series 主機板使用手冊 -1...

  • Page 142: Soundmax 高傳真音效設定程式

    5.3.10 SoundMAX 高傳真音效設定程式 本主機板內建 ADI AD1988B 高傳真音效編解碼處理晶片，透過 SoundMAX 音效軟體程式提供 8 聲道音效輸出能力，並經由 AudioESP 軟體在您的電腦 上傳送清晰且真實的音效。這個軟體工具提供高傳真音效的綜合/演繹、3D 音效定位與進階的聲音輸入技術。 請依照安裝精靈的指示來安裝 ADI AD1988B 音效驅動程式與應用程式， 您可以在華碩驅動程式光碟片中找到 SoundMAX 音效應用程式。 • 如果您欲使用本音效晶片完整功能，您必須使用四聲道、六聲 道或八聲道的喇叭。 • 請參考 1-7 頁中關於有哪些作業系統支援本程式的說明。 • 音效介面偵測功能只能用在高傳真前面板音效接頭。 若 SoundMAX 音效公用程式已被正確安裝，您 便可以在視窗作業系統的工具列中找倒 SoundMAX 圖示。 第五章：軟體支援 -...

  • Page 143: Audio Setup Wizard

    在工作列的 SoundMAX 圖示上以滑鼠左鍵點二下，就會出現 SoundMAX 音效控制面板。 Audio Setup Wizard（音效設定精靈） 在 SoundMAX 控制面板下，點選 圖示，您可以很容易地進行音效設 定。簡單第依照以下下圖示的安裝步驟提示完成設定後，您就可以開始來享 受高傳真音效。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 144 Jack configuration（接頭連接 Audio speaker volume（喇叭 設定） 輸出的音量大小） 這個設定畫面會幫助您設定電腦 這個設定畫面會幫助您調整喇叭 的音效連接埠，根據您所連接的音 所輸出的聲音大小。當您變更好音 效裝置插頭，則會有相對應的已連 量大小後，點選 T e s t（測試）按鈕 接狀態顯示。 來測試您所變更的音量大小。 Adjust microphone volume（調整麥克風音量） T這個設定畫面會幫助您調整麥克風輸入的音量大小。在設定時，在音效設 定精靈（AudioWizard）進行調整音量大小時，您將會被要求朗讀一段文字， 以測試麥克風有正確插入。 第五章：軟體支援 -...

  • Page 145: Listening Environment Options

    Audio preferences（音效偏好設定） 點選 圖示進入 Preference 畫面，這個畫面提供您變更數個不同的音 效設定。 General options（一般選項） 點選 General（一般）欄位來選擇您的播放與錄音裝置，開啟（enable） 或關閉（disable）AudioESP 功能，與開啟（enable）或關閉（disable）數 位輸出功能。 Listening Environment options（聆聽環境選項） 點選 Listening Environment（聆聽環境）欄位來設定喇叭、音響環境，以及 啟動或關閉 虛擬劇院環繞音效（Virtual Theater Surround）功能。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 146 Microphone option（麥克風選項） 點選 Microphone 欄可以提供您進行麥克風安插的設定。 第五章：軟體支援 -...

  • Page 147: Windows Vista 功能

    5.4 Windows Vista 功能 5.4.1 ASAP（ASUS Accelerated Propeller） 本主機板內建有 USB 快閃模組，可支援 ASUS Accelareted Propeller（ ASAP） 功能。ASAP 與 Windows Vista 作業系統的 ReadyBoost 功能可協同 運作，可用來加快系統開機時間或是將常用的應用程式預載到記憶體中。 請依照以下步驟來開啟 ASAP 功能： 1. 在 Windows Vista 作業系統的桌面環境下，點選 開始 > 電腦。 2. 以滑鼠右鍵點選 USB 可移除儲存裝置（ASAP），並選擇 內容。 3. 點選 ReadyBoost 標籤。接著如下圖所示的對話視窗便會出現。...

  • Page 148: Raid 功能設定

    5.5 RAID 功能設定 本主機板內建二個 RAID 控制器，讓您可以進行 Serial ATA 硬碟機的磁 碟陣列模式設置。 • Intel ICH8R 南橋 RAID 控制晶片，可讓您透過 IDE 與 Serial ATA 硬碟機 設定 RAID 0、1、5 與 RAID 10 磁碟陣列。 • JMicron RAID 控制晶片，可讓您透過外接式 Serial ATA 硬碟機設定 RAID 0、1 與 JBOD 磁碟陣列。 5.5.1 RAID 定義...

  • Page 149: 安裝 Serial Ata（Sata）硬碟機

    2. 選擇主選單（Main）之後，接著選擇 IDE Configuration 選項，然後按 <Enter>。 3. 選擇 Configure SATA As，然後按 <Enter>。 4. 請將 Configure SATA As 選項設定為 RAID，按 <Enter>。 5. 將 Onboard Serial-ATA BOOTROM 選項設定為 Enabled。 6. 儲存您的設定值並退出 BIOS 程式。 關於如何在 BIOS 中針對選單進行瀏覽與輸入，請參考系統或主機 板使用手冊中的相關說明。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 150 ® 進入 Intel Matrix Storage Manager Option ROM 公用程式 Intel Matrix Storage Manager Option ROM 公用程式經由南橋晶片的支援， 可讓您使用連接到主機板上 Serial ATA 連接埠上的 Serial ATA 硬碟機建立 RAID 0、RAID 1、RAID 10（RAID 0+1）與 RAID 5 的陣列設定。 請依照下列步驟來進入 Intel Matrix Storage Manager Option ROM 公用程 式： 1.
  • Page 151 XX.XGB Non-RAID Disk 2 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 3 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk Select 2 to 4 disks to use in creating the volume. [↑↓]-Previous/Next [SPACE]-Selects [ENTER]-Selection Complete 5. 請使用向上、向下方向鍵來選擇硬碟裝置，確認後請按下＜Enter＞ 按鍵 來進行選擇。接著被選定的硬碟裝置旁便會出現一個小三角形圖示。當 所以要進行陣列設定的硬碟裝置選擇完畢後，請按下 ＜Enter＞ 按鍵。 華碩 P5B-Plus Series 主機板使用手冊 -1...
  • Page 152 6. 如果您選擇 RAID 0（資料分割），使用向上、向下方向鍵來選擇 RAID 0 磁碟陣列要分割的容量，然後按下 ＜Enter＞ 按鍵。分割的數值可由 4KB 遞增至 128KB，資料分割的數值應該以硬碟使用的目的來決定。下列為建 議選項，預設值為 128KB。 小祕訣：若此系統欲作為伺服器使用，建議您選擇較低的磁區大 小；若此系統欲作為多媒體電腦用來執行影音的編輯製作，建議 您選擇較高的磁區大小來獲得最佳的效能。 7. 輸入您所要的陣列容量，接著按下＜Enter＞ 按鍵。本項目預設值是採用 最高可容許的磁碟容量。 8. 在 Create Volume 的提示對話框中再按下 ＜Enter＞ 按鍵來建立磁碟陣 列，接著便會出現如下圖的視窗畫面。 WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): 9.
  • Page 153 4. 當 Capacity 選項出現，請輸入您所要建立陣列的容量，接著按下＜Enter＞ 按鍵。預設的容量是採用最高可容許的磁碟容量。 5. 當 Create Volume 選項出現後，請按下 ＜Enter＞ 按鍵。接著便會出現如 下圖的視窗畫面。 WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): 6. 按下按鍵 ＜Y＞ 來建立陣列並回到主選單，或是按下 ＜N＞來回到建立 陣標籤選單。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 154 建立 RAID 10 磁區（RAID 0+1） 請依照下列步驟建立 RAID 10 磁區。 1. 選擇 1. Create RAID Volume 然後按下 ＜Enter＞ 按鍵，會出現如下圖所 示的視窗畫面。 Intel(R) Matrix Storage Manager Option ROM v5.0.0.1032 ICH8R wRAID5 Copyright(C) 2003-05 Intel Corporation. All Rights Reserved. CREATE ARRAY MENU Name: Volume10 RAID Level: RAID10(RAID0+1) Disks:...
  • Page 155 Enter a string between 1 and 16 characters in length that can be used to uniquely identify the RAID volume. This name is case sensitive and cannot contain special characters. [↑↓]-Change [TAB]-Next [ESC]-Previous Menu [Enter]-Select 2. 為您的 RAID 5 磁區鍵入一個特殊的名稱，然後按下 ＜Enter＞ 按鍵。 3. 使用向上、向下方向鍵來選擇您想要的 RAID 層級，請選擇 RAID 5（ parity）後按下 ＜Enter＞ 按鍵。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 156 4. 當 Disk 選項出現，請按下＜Enter＞ 按鍵以便選擇要進行陣列設定的硬碟 裝置。接著如下圖所示的畫面便會出現。 SELECT DISKS Port Drive Model Serial # Size Status 0 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 1 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 2 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 3 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk Select 2 to 4 disks to use in creating the volume. [↑↓]-Previous/Next [SPACE]-Selects [ENTER]-Selection Complete...

  • Page 157: Jmicron Raid 功能設定

    Save and Exit Exit v02.58 (C)Copyright 1985-2006, American Megatrends, Inc. 3. 進入 JMB363 RAID BIOS 公用程式來進行 RAID 設定。 4. 建立一片 JMB363 RAID 驅動程式磁片以供 Windows 作業系統安裝使用。 請參考“5.6 建立一張 RAID 驅動程式磁片”一節中的相關說明。 5. 在 Windows 作業系統安裝完畢後，請安裝 JMB363 驅動程式。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 158 進入 JMB363 RAID BIOS 公用程式 1. 當進行開機自我測試 POST 程序時，按下<Ctrl-J>來進入 JMB363 RAID BIOS 主選單。 JMicron Technology Corp. PCI-to-SATA II/IDE RAID Controller BIOS v0.97 Copyright (C) 2004-2005 JMicron Technology http://www. jmicron.com HDD0 : HDS722516VLSA80 164 GB Non-RAID HDD1 : HDS722516DLA380 164 GB Non-RAID Press <Ctrl-J>...
  • Page 159 Type/Status HDD0: HDS722516VLSA80 XXX GB Non-RAID HDD1: HDS722516DLA380 XXX GB Non-RAID 4. 輸入 RAID 陣列磁碟的容量。使用上下方向鍵來選擇分割區塊的大小。預 設標示數值即為最高可容許容量。 [Create New RAID] Name : JRAID Level: 0-Stripe Disks: Select Disk Block: 128 KB Size : 319 GB Confirm Creation 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 160 5. 當設定完成後，請按下 <Enter> 鍵來確認您所建立的陣列設置。接著 一個對話框會出現要求您加以確認。請按下 <Y> 鍵來加以確認，否則 請按下 <N> 鍵。 JMicron Technology Corp. PCI-to-SATA II/IDE RAID Controller BIOS v0.97 [Hard Disk Drive List] [Create New RAID] Name: JRAID Model Name Available Type/Status Level: 0-Stripe HDD0: HDS722516VLSA80 164 GB Non-RAID Disks: Select Disk HDD1: HDS722516DLA380 164 GB Non-RAID...
  • Page 161 [RAID Disk Drive List] ARE YOU SURE TO DELETE (Y/N)? Y Model Name RAID Level Capacity Status Members(HDDx) RDD0: JRAID 0-Stripe XXX GB Normal TAB]-Switch Window [ ↑↓ ]-Select Item [ENTER]-Action [ESC]-Exit 當您按下 <Y> 鍵後，便會刪除掉原儲存於硬碟中的所有資料。 華碩 P5B-Plus Series 主機板使用手冊 -1...

  • Page 162: Raid 設定

    重新設定硬碟為非陣列硬碟 • 當您安裝一部被設定為其他陣列模式的硬碟機時，您可以先將 此硬碟重新設定為非陣列硬碟。而當您這麼做，原來儲存於這 部硬碟機中的所有資料都會被清除。 • 為了避免造成您系統的損壞，當您透過 JMB363 公用程式進行 RAID 設定時，您將無法進行選擇硬碟機的動作。 請依照下列步驟來重新設定非陣列硬碟︰ 1. 在 JMB363 RAID BIOS 選單中，請使用上下方向鍵選擇 Revert HDD to non-RAID 選項，接著按下 <Enter> 鍵。 [Main Menu] Create RAID Disk Drive Delete RAID Disk Drive Revert HDD to Non-RAID Solve Mirror Conflict Rebuild Mirror Drive Save and Exit Setup Exit Without Saving...
  • Page 163 HDD1: HDS722516DLA380 164 GB RAID Inside Solve Mirror Conflict Rebuild Mirror Drive Save and Exit Setup Exit Without Saving [RAID Disk Drive List] Model Name RAID Level Capacity Status Members(HDDx) RDD0: JRAID 1-Mirror XXX GB Rebuild Rebuilding... 01%, please wait... 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 164 重建鏡像硬碟 當設定為 RAID 1 (鏡像) 模式的一顆硬碟從系統中拔除接著重新裝回，一 個診斷視窗便會出現詢問您是否要重建鏡像硬碟。請按下 <Y> 鍵加以確認， 否則請按下 <N> 鍵。 本選項可以讓您重建鏡像硬碟並同步兩顆硬碟中的資料。 請依照下列步驟來重建鏡像硬碟： 1. 在 JMB363 RAID BIOS 主選單中，請使用上下方向鍵選擇 Rebuild Mirror Drive，並按下 <Enter> 鍵。 [Main Menu] Create RAID Disk Drive Delete RAID Disk Drive Revert HDD to Non-RAID Solve Mirror Conflict Rebuild Mirror Drive Save and Exit Setup Exit Without Saving...

  • Page 165: 建立一張搭載有 Raid 驅動程式的磁片

    1. 開啟 Windows 作業系統。 2. 將驅動程式與公用程式光碟放入光碟機中。 3. 切換至製作驅動程式磁片標籤頁，接著點選 建立 Intel ICH8R 32/64 bit RAID 驅動程式磁片 選項來建立一張 Intel ICH8R 32/64 bit RAID 驅動程 式磁片，或是點選 建立 JMicron JMB363 RAID 驅動程式磁片 選項來建 立一張 JMicron RAID 驅動程式磁片。 4. 將軟碟片置入軟碟機中。 5. 依照螢幕指示完成驅動程式磁片的建立。 請將驅動程式磁片切換為防止寫入以避免遭受電腦病毒的感染。 華碩 P5B-Plus Series 主機板使用手冊 -...
  • Page 166 請依照下列步驟來安裝 RAID 驅動程式： 1. 當安裝作業系統時，系統會提示您按下 F6 來安裝 third-party SCSI 或 RAID 驅動程式。 2. 按下 <F6> 鍵並將存有 RAID 驅動程式的磁片放入軟碟機中。 3. 當提示出現提醒您選則要安裝的 SCSI adapter 驅動程式時，請確定您選擇 Intel(R) 82801GH/GM SATA RAID Controller (Desktop ICH8R) 與 JMicron JMB363。 4. 請依照螢幕指示來完成驅動程式的安裝。 第五章：軟體支援 -...
  • Page 167 在本附錄中，將介紹關於本主機 板所支援的 CPU 功能與技術。 附錄...
  • Page 168 章節提綱 使用 Intel EM64T 功能 ...........A-1 增強型 Intel SpeedStep 技術（EIST） ....A-1 Intel Hyper-Threading 技術 ........A-3 ASUS P5B-Plus Series...

  • Page 169: A.2 增強型 Intel Speedstep 技術（Eist）

    2. 若要了解更多有關 EIST 的資訊，請至 Intel 官方網站 www. intel.com 查詢。 A.2.1 系統的必需條件 1. 支援 EIST 的 Intel Pentium 4 處理器。 2. BIOS 必須支援 EIST 功能。 3. 作業系統必須支援 EIST 功能（Windows Vista/Windows XP SP2/Windows Server 2003 SP1/Linux 2.6 kernel 或更新的版本）。 華碩 P5B-Plus Series 主機板使用手冊...

  • Page 170: A.2.2 使用 Eist

    A.2.2 使用 EIST 請依照以下的方式來使用 EIST 功能： 1. 開啟電腦，然後進入 BIOS 設定畫面。 2. 進入【Advanced Menu】，點選【CPU Configuration】，然後按下 ＜ Enter＞ 鍵。 3. 捲動此選項，選擇【Intel(R) SpeedStep Technology】選項，然後按下 ＜ Enter＞ 鍵。請參考 4-22 頁的 BIOS 畫面。 4. 當您做好設定後，按下 ＜F10＞ 鍵儲存並離開 BIOS。 5. 當電腦重新開機後，請在桌面空白處使用滑鼠按右鍵，這時會跳出一個 選擇框，然後點選最底下的【內容】（Properties）選項。 6. 當內容（Properties）這設定畫面顯示 後，選擇【螢幕保護程式】（Screen Saver）這欄。 7.

  • Page 171: A.3 Intel Hyper-Threading 技術

    如何使用 Intel Hyper-Threading 功能 若您想要在本主機板上開啟 Hyper-Threading 功能，請依照以下步驟進行 設定： 1. 請購買支援 Hyper-Threading 技術的 Intel Pentium 4 處理器，並將其正確 地安裝在主機板上。 2. 開啟系統電源並進入 BIOS 設定程式（請參閱第二章：BIOS 程式設定）， 在進階選單中，請確認 Hyper-Threading Technology 選項設定為 Enabled， 本選項只有在您安裝支援 Hyper-Threading 技術的 CPU 時才會出現。 3. 儲存上述設定值並退出 BIOS 設定程式，接著重新啟動電腦。 華碩 P5B-Plus Series 主機板使用手冊...
  • Page 172 附錄...
