英特尔® 台式机主板 D510MO

产品指南

Table of Contents

Summary of Contents for Intel D510MO

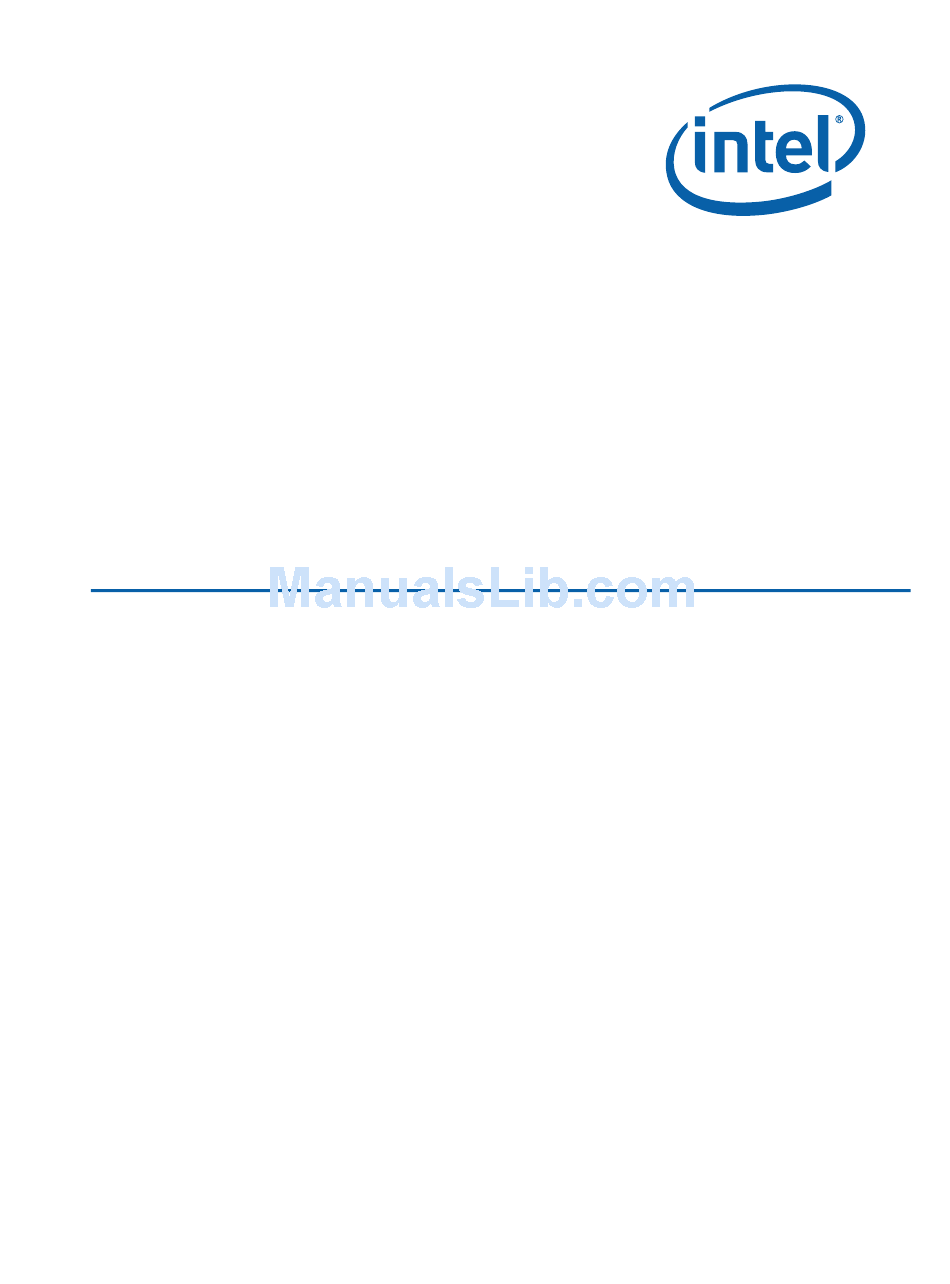

Page 1 英特尔® 台式机主板 D510MO 产品指南...
Page 2: Canadian Department Of Communications
2009 年 9 月《英特尔如果台式机主板上贴有 FCC 合格声明标志，则适用以下声明： FCC 合格声明本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件：(1) 本设备不会产生有害干扰；而且， (2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。若您对本产品的电磁兼容性性能有任何疑问，请联络： Intel Corporation, 5200 N.E. Elam Young Parkway, Hillsboro, OR 97124, 1-800-628-8686 本设备已经过测试，符合联邦规章法案 (FCC) 第 15 部分对 B 类数字设备的限制要求。这些限制旨在提供合理的保护措施，以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用并可能辐射无线电射频能。如果未按说明安装和使用本设备，可能会对无线电通信造成有害干扰。然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对无线电通信或电视接收产生了有害干扰（通过关闭和打开本设备可判定有无干扰产生），用户可采取以下一种或几种措施消除干扰：...
Page 3 前言 ® 台式机主板 D510MO 的板面布局、组件安装和规范要求等本《产品指南》为您提供有关英特尔信息。适用读者本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。计划用途 ® 台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、所有英特尔商用、学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能不受支持。文档结构本《产品指南》包括以下各章内容：台式机主板功能：概述产品的功能与特性安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导更新 BIOS：提供有关更新 BIOS 的指导 BIOS 错误消息：提供有关 BIOS 错误消息和笛音码的说明符合标准与规范：提供有关安全规范和 EMC 认证及产品认证等信息体例本文档采用如下体例：...
Page 4 英特尔台式机主板 D510MO 产品指南术语下表列出了本产品指南中常用的一些术语及其说明。术语说明千兆字节（1,073,741,824 字节）千兆赫（十亿赫兹）千字节（1024 字节）兆字节（1,048,576 字节） Mbit 兆位（1,048,576 位）兆赫（百万赫兹）...
Page 5: Table Of Contents
目录 1 台式机主板功能台式机主板组件 ....................11 处理器.......................13 系统内存 ......................13 集成图形子系统 ....................14 ® NM10 Express 芯片组 ................14 英特尔操作系统支持.......................14 板载音频子系统 ....................14 旧式输入／输出 (I/O) 控制器...................16 LAN 子系统 ......................16 USB 2.0 支持 .....................17 SATA 接口 ......................17 扩展功能 ......................17 BIOS ........................18 PCI/PCI Express 自动配置 ................18 安全口令.....................18 电源管理功能.......................19 ACPI（高级配置与电源接口）...
Page 6 英特尔台式机主板 D510MO 产品指南设置 BIOS 配置跳线 ..................41 清除口令.....................42 更换电池 ......................43 3 更新 BIOS ® ® 使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序更新 BIOS .....49 使用 Iflash Memory（Iflash 内存）更新实用程序更新 BIOS ...........50 获取 BIOS 更新文件 ..................50 使用 Iflash 内存更新实用程序................50 恢复 BIOS ....................51 A 主板状态和错误消息...
Page 7 11. 安装英特尔 Z-U130 USB 固态驱动器（或兼容设备） ..........33 12. 内置接头连接器 ....................34 13. 机箱风扇接头连接器位置 ...................39 14. 连接电源系统电缆....................40 15. BIOS 配置跳线块 ....................41 16. 拆卸电池.......................47 17. 英特尔台式机主板 D510MO 中国 RoHS 物质主动声明表 ..........62 表 1. 功能摘要......................9 2. 英特尔台式机主板 D510MO 组件 ................12 3. 音频插孔支持 ....................15 4. LAN 状态 LED 指示灯 ..................17 5.
Page 8 英特尔台式机主板 D510MO 产品指南 viii...
Page 9: 台式机主板功能
1 台式机主板功能 ® 台式机主板 D510MO 的主要功能和特性。表 1 对本台式机主板的各项功能本章简要描述英特尔进行了总结。表 1. 功能摘要 Mini-ITX 规格（170 毫米［6.7 英寸］x 170 毫米［6.7 英寸］）形状参数 ® ™ 处理器具备集成图形和内存控制器的被动冷却式、焊接双核英特尔凌动处理器 • 两个带有镀金触点的 240 针双数据传输速率 2 (DDR2) 双列直插式内存模块主内存 (DIMM) 插槽 • 支持 DDR2 800 MHz 和 DDR2 667 MHz DIMM •...
Page 10 英特尔台式机主板 D510MO 产品指南有关英特尔台式机主板 D510MO 的更详尽信息，请查询以下联机资源：欲查找以下信息… 请访问此万维网站点：英特尔台式机主板 D510MO http://www.intel.com/products/motherboard/D510MO/index.htm http://support.intel.com/support/motherboards/desktop 台式机主板支持英特尔式台机主板 D510MO http://www.intel.com/products/motherboard/D510MO/index.htm 的可用配置 http://www.intel.com/products/desktop/chipsets/index.htm 芯片组信息 BIOS 和驱动程序更新 http://downloadcenter.intel.com/ http://www.intel.com/support/go/buildit 集成信息...
Page 11: 台式机主板组件
台式机主板功能台式机主板组件图 1 显示了英特尔台式机主板 D510MO 主要组件的位置。图 1. 英特尔台式机主板 D510MO 组件...
Page 12 英特尔台式机主板 D510MO 产品指南表 2. 英特尔台式机主板 D510MO 组件标签说明背面板连接器串行接头连接器 (COM1) 并行端口接头连接器串行端口 (COM 2) 机箱风扇接头连接器主电源连接器备用电源指示灯处理器通道 A DIMM 0 通道 A DIMM 1 SATA 1 SATA 0 前面板接头连接器电池前面板无线活动 LED 指示灯接头连接器英特尔 NM10 Express 芯片组...
Page 13: 处理器
台式机主板功能处理器英特尔台式机主板 D510MO 包括具备集成图形和内存控制器的被动冷却式双核英特尔凌动处理器。处理器焊接到台式机主板上，客户不可升级。注释按设计，本台式机主板采用适当通风机箱内的被动散热。为获得最大的散热效率，建议机箱的通风部位高于处理器散热片区域。系统内存注释 ® SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD) 为了完全符合所有适用的英特尔数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。本台式机主板具有两个带有镀金触点的 240 针 DDR2 DIMM 连接器。支持： • DDR2 800 MHz 或 DDR2 667 MHz 无缓冲、无寄存 DIMM • 仅支持串行设备检测 (SPD) 内存...
Page 14: 集成图形子系统
Microsoft Windows Vista* Home Basic, SP 1 • Microsoft Windows* XP Home, SP 3 • Microsoft Windows* 7 Home Basic and Starter 板载音频子系统英特尔台式机主板 D510MO 的 6 声道 (5.1) 板载音频子系统支持英特尔高保真音频和 AC ’97 音频。该子系统基于以下组件： • 英特尔 NM10 Express 芯片组 • RealTek ALC662 音频编码解码器...
Page 15 台式机主板功能前面板／背面板音频连接器可通过音频设备驱动程序进行配置。表 3 列出了受支持的前面板和背面板插孔功能。表 3. 音频插孔支持音频线路／音频中心／音频线路前方输出音频插孔输入后方输出话筒耳机前面板 – 绿色否是否否否是前面板 – 粉红色否否否否是否背面板 – 蓝色是否是...
Page 16: 旧式输入／输出 (I/O) 控制器
英特尔台式机主板 D510MO 产品指南旧式输入／输出 (I/O) 控制器旧式 I/O 控制器提供以下功能与特性： • 两个串行端口（通过板载接头连接器实现） • 一个并行端口，通过板载接头连接器支持扩展功能端口 (ECP) 和增强型并行端口 (EPP) • 串行 IRQ 接口，与支持 PCI 系统的串行化 IRQ 兼容 • PS/2 键盘和鼠标端口 • 智能电源管理，包括可编程唤醒事件接口 • PCI 电源管理支持 BIOS Setup（设置）程序提供旧式 I/O 控制器的配置选项。 LAN 子系统 LAN 子系统包括以下组件：...
Page 17: Usb 2.0 支持
台式机主板功能表 4 列出了当本主板接通电源后且 LAN 子系统正在工作时 LED 指示灯的状态。表 4. LAN 状态 LED 指示灯 LED 指示灯 LED 指示灯颜色 LED 指示灯状态表示活动 (A) LAN 正处于活动状态。绿色闪烁每秒 10 Mbit 的数据速率。不适用熄灭速度 (B) 每秒 100 Mbit 的数据速率。绿色亮起...
Page 18: Bios
英特尔台式机主板 D510MO 产品指南 BIOS BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序、PCI 和 IDE 自动配置实用程序以及视频 BIOS。 PCI/PCI Express 自动配置如果您在计算机中安装了新的 PCI/PCI Express 附加卡，则 BIOS 中的 PCI/PCI Express 自动配置实用程序可自动检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的 PCI/PCI Express 附加卡后，不必运行 BIOS Setup（设置）程序。安全口令 BIOS 包含的安全功能可对操作者访问 BIOS Setup（设置）程序的权限以及启动计算机的权限进行设置。请根据以下权限说明，为运行 BIOS Setup（设置）程序和启动计算机设置管理员口令和...
Page 19: 电源管理功能
台式机主板功能电源管理功能电源管理可以在几个级别上实现，包括： • 高级配置与电源接口 (ACPI) 软件支持 • 硬件支持： ― 电源连接器 ― 风扇接头连接器 ― +5 V 备用电源 LED 指示灯 ― LAN 唤醒功能 ― 瞬时可用计算机技术 ― USB 唤醒 ― PS/2 设备唤醒 ― PME# 唤醒支持 ― WAKE# 信号唤醒支持 ― 串行端口唤醒 ACPI（高级配置与电源接口） ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在台式机主板上使用 ACPI 功能，需要安装提供全面...
Page 20 英特尔台式机主板 D510MO 产品指南图 4. 备用电源指示灯位置有关本台式机主板备用电流要求的更详尽信息，请参阅英特尔台式机主板 D510MO 的网页上的 Technical Product http://www.intel.com/products/motherboard/D510MO/index.htm Specification（产品技术规格）。瞬时可用计算机技术瞬时可用计算机技术允许主板进入 ACPI S3（挂起到 RAM）睡眠状态。当处于 ACPI S3 睡眠状态时，计算机看上去好像处于关机状态（硬盘驱动器和风扇关闭，前面板电源 LED 指示灯闪烁）。当通过唤醒设备或事件激活时，系统将迅速恢复到最后记录的工作状态。本主板支持《PCI 总线电源管理接口规格》。也支持此规格的附加板可参与电源管理，并用于唤醒计算机。瞬时可用计算机技术的使用需要操作系统支持和符合 PCI 2.3 规格的附加卡和驱动程序。...
Page 21 台式机主板功能局域网 (LAN) 唤醒功能本主板的 LAN 唤醒功能可通过网络远程唤醒计算机。LAN 子系统网络适配器监控媒体独立接口上的网络流量。本主板以下列方式通过 ACPI 支持 LAN 唤醒功能： • 通过 Ping • 通过 Magic Packet 当检测到配置的唤醒数据包类型时，LAN 子系统核实唤醒信号并给计算机加电。 USB 唤醒 USB 总线活动可将计算机从 ACPI S1 或 S3 状态唤醒。注释 USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。 PS/2 设备唤醒 PS/2 键盘活动可将计算机从...
Page 22: 符合 Energy Star*（能源之星*）、E-Standby 和 Erp 标准
英特尔台式机主板 D510MO 产品指南符合 ENERGY STAR*（能源之星*）、e-Standby 和 ErP 标准当用于相应的系统配置时，英特尔台式机主板 D510MO 满足表 5 所列 ENERGY STAR （能源之星）的各项要求。表 5. ENERGY STAR（能源之星）要求 ENERGY STAR 典型耗电量 (TEC) 标准（能源之星）规格计算机类型所需状态功能调节 v4.0 空闲状态 (Cat A) 具备和不具备 LAN 台式计算机不适用唤醒（睡眠、待机）睡眠模式...
Page 23: 安装和更换台式机主板组件
2 安装和更换台式机主板组件本章将告诉您如何： • 安装 I/O 防护板 • 安装和拆卸台式机主板 • 安装和拆卸系统内存 • 连接 SATA 驱动器 • 安装无线 LAN 卡 • 安装英特尔 Z-U130 USB 固态驱动器（或兼容设备） • 连接到内置接头连接器 • 连接机箱风扇和电源系统电缆 • 设置 BIOS 配置跳线 • 清除口令 • 更换电池开始之前注意本章描述的过程假定您已熟悉有关个人计算机的常见技术术语，并假定您熟悉使用和调整电子设备所需的安全惯例和规章要求。在执行本章所述的任何步骤之前，必须先断开计算机的所有电源、通信连接、网络或调制解调器。...
Page 24 英特尔台式机主板 D510MO 产品指南注意未能保证适当的气流可导致处理器和／或稳压器性能下降，在某些情况下，甚至会损坏主板。确定充分散热或系统设计的全部责任由读者单方面承担。英特尔未对只要遵守本文档所述的各项指导便能保证系统获得充分的散热性能作任何担保或意思表示。注意请确保环境温度不要超过主板的最大操作温度。否则，可导致组件超过其最大壳体温度和功能故障。有关最大操作温度的详情，请参阅《英特尔台式机主板产品技术规格》中的环境规格。注意按设计，本台式机主板采用适当通风机箱内的被动散热。机箱通风位置建议设在处理器、稳压器和系统内存区域，以实现最高的散热效率。请确保在处理器、处理器稳压电路和 DIMM 的周围维持适当的气流。否则，可导致损坏这些部件。注意本主板所使用的 DIMM 要求 85 C 的耐热等级。...
Page 25: 安装注意事项
安装和更换台式机主板组件安装注意事项当您安装并测试英特尔台式机主板时，请遵守安装说明中的所有警告和注意事项。为避免造成人身伤害，请注意： • 连接器或接头连接器上的尖锐引脚或插针 • 印刷电路组件上的尖锐引脚或插针 • 机箱的毛边和利角 • 高温组件（如稳压器和散热器等） • 可能引起短路的线缆破损一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意事项。防止电源系统过载不要让电源系统的输出承受过载负荷。为避免电源系统过载，应确保计算机中所有模块的计算电流负载总和小于电源系统的输出电流额定值。遵守安全与规范要求仔细阅读并遵守本部分所列的以及随机箱和相关模块提供的各项说明。如果您违反了以下指导以及由机箱和模块供应商提供的指导，必将增大危险性及违反地方法规与规章的可能性。有关安全和规范要求的详情，请参阅附录 B。...
Page 26: 安装 I/O 防护板
英特尔台式机主板 D510MO 产品指南安装 I/O 防护板随本台式机主板提供了一块 I/O 防护板。在机箱内安装此防护板后，可阻挡无线电射频的传播，保护内置组件不受灰尘和异物侵害，并可使机箱内的气流保持畅通。在向机箱中安装本台式机主板之前，应先安装 I/O 防护板。如图 5 所示，将防护板放入机箱内。将防护板按入到位，使其紧密牢固地就位。如果防护板不适合机箱的尺寸，请从机箱供应商处获取尺寸合适的防护板。图 5. 安装 I/O 防护板...
Page 27: 安装和拆卸台式机主板
安装和更换台式机主板组件安装和拆卸台式机主板注意以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或损坏设备。有关安装和拆卸本台式机主板的说明，请参阅机箱手册。图 6 显示了英特尔台式机主板 D510MO 安装螺丝孔的位置。图 6. 英特尔台式机主板 D510MO 安装螺丝孔安装和拆卸内存注释为了完全符合所有适用的英特尔 SDRAM 内存规范，本主板要求采用支持串行设备检测 (SPD) 数据结构的 DIMM 内存模块。本台式机主板具备两个 240 针 DDR2 DIMM 插槽。...
Page 28: 安装 Dimm
英特尔台式机主板 D510MO 产品指南安装 DIMM 为确保使用正确的 DIMM，请将 DIMM 插入如图 7 所示的 DDR2 DIMM 插槽内。所有的小凹口应与 DDR2 DIMM 插槽上的凹口对齐。图 7. 使用 DDR2 DIMM...
Page 29 安装和更换台式机主板组件 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。 3. 拆下计算机箱盖，找到 DIMM 插槽（参见图 8）。图 8. 安装 DIMM 4. 确保 DIMM 插槽两端的卡固销子向外推移到张开状态。 5. 将 DIMM 放置在插槽上。将 DIMM 底部边缘的小凹口与插槽上的卡固销子对齐（参见图 8）。 6. 将 DIMM 的底边插入插槽。 7. 插入 DIMM 期间，按住 DIMM 的顶边向下推压，直到卡固销子将其卡固到位。确保销子已牢牢夹紧。 8. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。...
Page 30: 拆卸 Dimm
英特尔台式机主板 D510MO 产品指南拆卸 DIMM 要拆卸 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。 3. 从计算机上拔下交流电源电缆。 4. 拆下计算机箱盖。 5. 轻轻地将 DIMM 插槽两端的卡固销子向外推，使其张开。DIMM 会从插槽中弹出。 6. 用手握住 DIMM 的边缘，将其从插槽中取出，并放入防静电袋中。 7. 重新安装并连接您为方便在 DIMM 插槽上进行插拔操作而拆下或断开的部件。 8. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。连接 SATA 驱动器本主板具备两个 SATA 连接器，每个各支持一个 SATA 驱动器。随带的 SATA 电缆支持串行...
Page 31 安装和更换台式机主板组件图 9. 连接串行 ATA 电缆...
Page 32: 向 Pci Express 全高型迷你卡插槽安装无线 Lan 卡
英特尔台式机主板 D510MO 产品指南向 PCI Express 全高型迷你卡插槽安装无线 LAN 卡无线 LAN 卡可安装于台式机主板的 PCI Express 全高型迷你卡插槽中。要在台式机主板上安装系统无线 LAN 卡，请参见图 10 并按以下步骤操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 找到 PCI Express 全高型迷你卡插槽。 3. 将无线 LAN 卡以稍微向上倾斜的角度插入 PCI Express 全高型迷你卡连接器（图 10 中的 A）。...
Page 33: 安装英特尔 ® Z-U130 Usb 固态驱动器（或兼容设备
安装和更换台式机主板组件 ® Z-U130 USB 固态驱动器（或兼容设备）安装英特尔英特尔 Z-U130 USB 固态驱动器（或兼容设备）可通过图 1 中的 DD 所示的板载 USB 2.0 接头连接器安装到台式机主板上。此接头连接器提供固态驱动器支持。要在台式机主板上安装英特尔 Z-U130 USB 固态驱动器（或兼容设备），请按以下步骤操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 使固态驱动器底部的连接器（图 11 中的 A）对准台式机主板上的 USB 2.0 接头连接器。这些连接器带有槽口，当按图 11 所示的方位安装固态驱动器时可正确匹配。图 11. 安装英特尔 Z-U130 USB 固态驱动器（或兼容设备）...
Page 34: 连接到内置接头连接器
英特尔台式机主板 D510MO 产品指南连接到内置接头连接器在将电缆连接到内置接头连接器上之前，请首先阅读并遵守第 23 页“开始之前”中的注意事项。图 12 显示了主板内置接头连接器的位置。图 12. 内置接头连接器...
Page 35: 连接前面板音频接头连接器
安装和更换台式机主板组件连接前面板音频接头连接器图 12 中的 A 显示了前面板音频接头连接器的位置。前面板音频接头连接器可用于英特尔高保真音频和 AC ‘97 音频。表 6 列出了英特尔高保真音频的引脚分配，而表 7 则列出了 AC ‘97 音频的引脚分配。表 6. 前面板英特尔高保真音频接头连接器引脚信号名称引脚信号名称 [Port 1] Left channel Ground（接地）（［端口 1］左声道） [Port 1] Right channel PRESENCE# (Dongle present) （［端口...
Page 36: 连接到 S/Pdif 接头连接器
英特尔台式机主板 D510MO 产品指南连接到 S/PDIF 接头连接器在连接到 S/PDIF 连接器上之前，请首先阅读并遵守第 23 页“开始之前”中的注意事项。图 12 中的 B（第 34 页）显示了 S/PDIF 接头连接器的位置。表 8 列出了 S/PDIF 接头连接器的引脚分配。表 8. S/PDIF 接头连接器引脚信号名称 Ground（接地） S/PDIF out（S/PDIF 输出） VCC (5V) 连接到串行接头连接器在连接到串行接头连接器上之前，请首先阅读并遵守第 23 页“开始之前”中的注意事项。...
Page 37: 连接到前面板无线活动 Led 指示灯接头连接器
安装和更换台式机主板组件 ECP 信号名称 EPP 信号名称引脚标准信号名称 GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） GROUND（接地） ACK# ACK# INTR GROUND（接地） GROUND（接地） GROUND（接地） BUSY（忙） BUSY#, PERIPHACK WAIT# GROUND（接地） GROUND（接地） GROUND（接地） PERROR PE, ACKREVERSE# GROUND（接地） GROUND（接地） GROUND（接地）...
Page 38: 连接到前面板接头连接器
英特尔台式机主板 D510MO 产品指南连接到前面板接头连接器在连接到前面板接头连接器上之前，请首先阅读并遵守第 23 页“开始之前”中的注意事项。图 12 中的 F（第 34 页）显示了前面板接头连接器的位置。表 12 列出了前面板接头连接器的引脚分配。表 12. 前面板接头连接器信号名称引脚信号输入／输出说明引脚信号输入／输出说明硬盘驱动器活动 LED 指示灯电源 LED 指示灯硬盘 LED 指示灯 – 前面板绿色上拉 (330 Ω) 至...
Page 39: 连接机箱风扇
安装和更换台式机主板组件表 14. 前面板 USB 接头连接器（支持英特尔 Z-U130 USB 固态驱动器（或兼容设备））引脚信号名称引脚信号名称 +5 VDC（直流 +5 V） No Connect（未连接） No Connect（未连接） No Connect（未连接） Ground（接地） No Connect（未连接） KEY（无引脚） LED# 连接机箱风扇图 13 显示了机箱风扇接头连接器的位置。请将机箱风扇电缆连接到此接头连接器上。图 13. 机箱风扇接头连接器位置...
Page 40: 连接电源系统电缆
英特尔台式机主板 D510MO 产品指南连接电源系统电缆注意未对台式机主板使用适当的电源系统可导致损坏主板或系统功能异常。图 14 显示了电源连接器的位置。图 14. 连接电源系统电缆 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 将主电源系统电缆（2 x 12）连接到 2 x 12 连接器上（图 14）。...
Page 41: 设置 Bios 配置跳线
安装和更换台式机主板组件设置 BIOS 配置跳线注释更改跳线之前，必须先关闭计算机电源，并从计算机上拔下电源电缆。若在计算机处于通电状态下拆除跳线，可能会导致计算机运行不稳定。图 15 显示了本台式机主板上 BIOS 配置跳线块的位置。图 15. BIOS 配置跳线块此三针 BIOS 跳线块可用于设置主板的操作模式。表 15 列出了每个可用模式的跳线设置。...
Page 42: 清除口令
英特尔台式机主板 D510MO 产品指南图 15 显示了本台式机主板上 BIOS 配置跳线块的位置。表 15. BIOS Setup（设置）程序各种模式下的跳线设置跳线设置模式说明 BIOS 使用当前配置信息和口令来启动系统。正常（默认）(1-2) 配置 (2-3) 开机自检 (POST) 运行后，BIOS 显示 Maintenance （维护）菜单。通过此菜单可清除口令。 BIOS 从恢复软盘恢复 BIOS 更新失败情况下的数据。恢复（无插接）清除口令以下步骤假定台式机主板已安装到计算机中，而且配置跳线已设置为正常模式。 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流电源（墙壁电源插座或电源适配器）断开。...
Page 43: 更换电池
安装和更换台式机主板组件 11. 拆下计算机箱盖。 12. 要恢复正常操作，请按下图所示，让跳线接通 1-2 号针即可。 13. 重新盖好箱盖，连接好计算机电源电缆并启动计算机。更换电池本台式机主板的实时时钟和 CMOS 内存由币形电池提供电源。在不将计算机插接到墙壁电源插座上的情况下，该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长电池的工作寿命。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差为每年 ± 13 分钟。当电压低于某一特定值时，CMOS RAM 中存储的 BIOS Setup（设置）程序的设置值（如日期和时间等）可能会不准确。更换电池时，应使用同类型的新电池。第 47 页图 16 显示了该电池的位置。注意如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的环保规章要求处理废旧电池。 CAUTION Risk of explosion if the battery is replaced with an incorrect type. Batteries should be recycled where possible.
Page 44 英特尔台式机主板 D510MO 产品指南 VORSICHT Bei falschem Einsetzen einer neuen Batterie besteht Explosionsgefahr. Die Batterie darf nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Batterietyp ersetzt werden. Entsorgen Sie ver- brauchte Batterien den Anweisungen des Herstellers entsprechend. AVVERTIMENTO Esiste il pericolo di un esplosione se la pila non viene sostituita in modo corretto. Utilizzare solo pile uguali o di tipo equivalente a quelle consigliate dal produttore.
Page 45 安装和更换台式机主板组件 AWAS Risiko letupan wujud jika bateri digantikan dengan jenis yang tidak betul. Bateri sepatutnya dikitar semula jika boleh. Pelupusan bateri terpakai mestilah mematuhi peraturan alam sekitar tempatan. OSTRZEŻENIE Istnieje niebezpieczeństwo wybuchu w przypadku zastosowania niewłaściwego typu baterii. Zużyte baterie należy w miarę...
Page 46 英特尔台式机主板 D510MO 产品指南 OСТОРОГА Використовуйте батареї правильного типу, інакше існуватиме ризик вибуху. Якщо можливо, використані батареї слід утилізувати. Утилізація використаних батарей має бути виконана згідно місцевих норм, що регулюють охорону довкілля.
Page 47 安装和更换台式机主板组件 1. 请遵守“开始之前”中的注意事项（参阅第 23 页）。 2. 关闭所有与计算机连接的外围设备。将计算机的电源电缆与交流电源（墙壁电源插座或电源适配器）断开。 3. 拆下计算机箱盖。 4. 找到台式机主板上的电池（参见图 16）。 5. 向一旁推电池保持夹，从电池座中取出电池，如图 16 所示。注意电池上 “+” 极和 “-” 极的方向。 6. 将新电池装入电池座，确保按正确的 “+” 极和 “-” 极方向放置电池。 7. 重新盖好计算机箱盖。图 16. 拆卸电池...
Page 48 英特尔台式机主板 D510MO 产品指南...
Page 49: 更新 Bios
Iflash Memory Update（Iflash 内存更新）实用程序更新 BIOS，以及一旦更新失败如何恢复 BIOS。 ® ® 使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序更新 BIOS 使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序可在 Windows 环境下 ® 更新系统 BIOS。BIOS 文件包含在自动更新的实用程序中，该实用程序也包含 Intel Flash ® Memory Update Utility（英特尔快闪内存更新实用程序）功能，使用非常简便，且配有基于 Windows 的安装向导。要使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序来更新 BIOS，请按以...
Page 50: 使用 Iflash Memory（Iflash 内存）更新实用程序更新 Bios
• Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序）您可通过您的计算机供应商或导航至网址为 http://support.intel.com/support/motherboards/desktop 的英特尔台式机主板 D510MO 页面获取任何一份此类文件。导航至英特尔台式机主板 D510MO 页面，单击 “[view] Latest BIOS updates”（［查看］最新 BIOS 更新），并选择 Iflash BIOS Update（Iflash BIOS 更新）实用程序文件。注意切勿中断此更新过程，否则系统可能无法正常操作。使用 Iflash 内存更新实用程序使用 Iflash Memory（Iflash 内存）更新实用程序，您可以从可启动 USB 闪驱或其它可启动 USB 媒体上更新系统 BIOS。Iflash BIOS 更新文件可从本机解压到您的硬盘驱动器上并复制到可启动...
Page 51: 恢复 Bios
表 16 列出了可用于和不可用于 BIOS 恢复的驱动器和媒体类型。BIOS 恢复媒体不必是可启动的。表 16. 可用于 BIOS 恢复的驱动器／媒体类型可否用于 BIOS 恢复？媒体类型连接至 SATA 接口的 CD-ROM 驱动器是 USB 可拆卸驱动器（如 USB 闪驱等）是 USB 软盘驱动器（使用 1.44 MB 软盘）否 USB 硬盘驱动器否注释有关 BIOS 更新和恢复的更详尽信息，请访问 http://support.intel.com/support/motherboards/desktop/sb/CS-022312.htm。...
Page 52 英特尔台式机主板 D510MO 产品指南...
Page 53: A 主板状态和错误消息
A 主板状态和错误消息本附录描述台式机主板 BIOS 生成的状态和错误消息。BIOS 以前面板电源 LED 指示灯闪烁代码、扬声器笛音码和在视频显示器上显示文本指示这些错误消息。 BIOS 笛音码 BIOS 使用笛音码指示状态消息和错误消息，表明 POST（开机自检）期间所发生的可恢复错误。表 17 列出了笛音码。这些笛音码可通过连接于主板音频线路输出插孔上的扬声器听到（参见第 15 页图 2 中的 B）。表 17. BIOS 笛音码类型方式频率 F2 设置／F10 启动菜单 BIOS 接受键盘输入就绪时发出一声 0.5 秒的笛音 932 Hz 提示笛音-停止（各...
Page 54: Bios 前面板电源 Led 指示灯闪烁代码
英特尔台式机主板 D510MO 产品指南 BIOS 前面板电源 LED 指示灯闪烁代码另外，BIOS 还通过闪烁前面板电源 LED 指示灯指示状态消息和错误消息，表明 POST（开机自检）期间所发生的某些可恢复错误。表 18 列出了闪烁代码。表 18. BIOS 前面板电源 LED 指示灯闪烁代码类型方式说明正在进行 BIOS 更新更新开始时熄灭，然后亮起 0.5 秒，再后熄灭 0.5 秒。这一方式反复进行，直到 BIOS 更新完成为止。亮起-熄灭（各 1.0 秒）两次，然后暂停（熄灭）当未找到 VGA 选项 ROM 时。...
Page 55: B 符合标准与规范
欧盟符合标准声明 • 产品生态声明 • 电磁兼容性 (EMC) 规章 • 产品认证安全标准英特尔台式机主板 D510MO 若以正确方式安装于兼容的主机系统中，将符合表 20 所列的所有安全标准。表 20. 安全标准规范标题 CSA/UL 60950-1，第一版 Information Technology Equipment – Safety - Part 1: General Requirements（信息技术设备 – 安全性 – 第 1 部分：一般要求）（美国和加拿大）...
Page 56: 欧盟符合标准声明
英特尔台式机主板 D510MO 产品指南欧盟符合标准声明 ® 台式机主板 D510MO 产品我们，即英特尔公司，基于独立承担责任的原则在此声明，本英特尔符合获得 CE 标志认证的所有适用标准和基本要求，并符合欧盟委员会规章 2004/108/EC（电磁兼容性规章）和 2006/95/EC（低电压规章）的要求。本产品上贴有 CE 标志，表示符合欧盟所有成员国的规章要求，可不受任何限制地在欧盟各国销售。本产品符合欧盟规章 2004/108/EC 和 2006/95/EC 的规定和要求。 This product follows the provisions of the European Directives 2004/108/EC and 2006/95/EC. Čeština Tento výrobek odpovídá požadavkům evropských směrnic 2004/108/EC a 2006/95/EC.
Page 57: 产品生态声明
Türkçe Bu ürün, Avrupa Birliği’nin 2004/108/EC ve 2006/95/EC yönergelerine uyar. 产品生态声明提供以下信息旨在确保本产品在全球范围内符合生态和环保要求及相关法规。回收处理考虑因素 As part of its commitment to environmental responsibility, Intel has implemented the ® Intel Product Recycling Program to allow retail consumers of Intel’s branded products to return used products to selected locations for proper recycling.
Page 58 Français Dans le cadre de son engagement pour la protection de l'environnement, Intel a mis en œuvre le programme Intel Product Recycling Program (Programme de recyclage des produits Intel) pour permettre aux consommateurs de produits Intel de recycler les produits usés en les retournant à...
Page 59 符合标准与规范 Portuguese Como parte deste compromisso com o respeito ao ambiente, a Intel implementou o Programa de Reciclagem de Produtos para que os consumidores finais possam enviar produtos Intel usados para locais selecionados, onde esses produtos são reciclados de maneira adequada.
Page 60: 无铅 2Li／不含 Pb 2Li 主板
术语“无铅 2LI／不含 Pb 2LI”意指无铅二级互连 (2LI)。将组件连接至印刷电路板所用的锡球、导线或连接盘不含铅，但一级互连 (FLI) 并非不含铅。在一级互连 (FLI) 中使用铅是可接受的，因为 RoHS 对“倒装芯片”或“倒芯片裸凸点”互连有例外规定。英特尔台式机主板 D510MO 属于无铅二级互连产品。表 21 列出了标识于主板上的各种无铅二级互连标志及相应的标识文字。这些标志基于美国电子器件工程联合委员会 (JEDEC) 的标准 J-STD-609 –《组件、PCB 和 PCBA 含铅、无铅及其他属性识别标志与标签》(Marking and Labeling of Components, PCBs and PCBAs to Identify Lead, Lead Free and Other Attributes)。...
Page 61: 有毒有害物质禁用指令 (Rohs)
Products)。中国 RoHS 禁用与欧盟 RoHS 相同的物质，并要求相同的限量。然而，中国 RoHS 法规却要求使用特定的产品标志并主动声明每一种产品中受管制物质的含量。英特尔台式机主板 D510MO 产品符合中国 RoHS 的各项要求。所要求的中国 RoHS 标志标明了产品的环境友好使用期限 (EFUP)。EFUP 以年限予以定义，期间要求所列示的受管制物质在产品内不得泄漏或发生化学危害。英特尔台式机主板的 EFUP 被确定为 10 年。表 22 列出了英特尔台式机主板 D510MO 的 EFUP。表 22. 中国 RoHS／环境友好使用期限标志说明标志这是英特尔台式机主板上所用符号及相关标识文字的示例。此标志的颜色可能随用途的不同而有所不同。英特尔台式机主板的环境...
Page 62 英特尔台式机主板 D510MO 产品指南另外，中国 MII（信息产业部）还规定，物质主动声明表 (SDT) 必须列于产品的用户文档中。图 17 显示了英特尔台式机主板 D510MO 的 SDT。图 17. 英特尔台式机主板 D510MO 中国 RoHS 物质主动声明表...
Page 63: Emc（电磁兼容性）规章
符合标准与规范 EMC（电磁兼容性）规章英特尔台式机主板 D510MO 若以正确方式安装于兼容的主机系统中，将符合表 23 所列的所有电磁兼容性 (EMC) 规章。表 23. EMC（电磁兼容性）规章规章（B 类）标题 Title 47 of the Code of Federal Regulations, Part 15, Subpart B, FCC 47 CFR 第 15 部分 Radio Frequency Devices（联邦规章法案第 47 条第 15 部分的 B B 子部分...
Page 64: 确保符合电磁兼容性 (Emc) 规范
英特尔台式机主板 D510MO 产品指南韩国 B 类设备声明译文：此设备属于家用设备，经验证符合 EMC（电磁兼容性）的有关要求。您可在居住环境和其它非居住环境下使用本设备。确保符合电磁兼容性 (EMC) 规范在装配计算机之前，应确保电源系统和其它模块或外围设备（如适用）均已通过 B 类 EMC（电磁兼容性）测试，并贴有相应标志。在阅读主机机箱、电源系统及其它模块的安装指导时，请特别注意以下几点： • 产品认证证书及是否缺少此证书 • 外置 I/O 电缆屏蔽及滤波 • 安装、接地和固定要求 • 可能导致危险的连接器错误插接如果在装配之前，发现电源系统及其它模块或外围设备（如适用）不符合 B 类 EMC（电磁兼容性）规章的要求，则可能需要在一台新组装的典型计算机上进行 EMC（电磁兼容性）测试。...
Page 65: 产品认证
在英特尔台式机主板 D510MO 上，贴有以下产品认证标志（如表 24 所示）。表 24. 产品认证标志说明标志 UL 美国／加拿大共同认可组件标志。包括英特尔台式机主板的相关 UL 文件号：E210882。 B 类设备 FCC 合格声明徽标；包括英特尔名称和 D510MO 型号。 CE 标志。声明符合欧盟 (EU) EMC（电磁兼容性）规章和低电压规章。澳大利亚通信管理局 (ACA) 和新西兰无线电频谱管理局 (NZ RSM) C 勾号标志。包括与其相邻的英特尔供应商代码 N-232。日本 VCCI（民间干扰控制委员会）合格标志。韩国 KCC（韩国通信委员会）标志。包括与其相邻的 KCC 认证编号： CPU-D510MO (B)。...
Page 66: 机箱和组件认证
英特尔台式机主板 D510MO 产品指南机箱和组件认证确保机箱和特定组件，如电源系统、外围设备驱动器、缆线及电缆等，均符合所在国家或当地市场规定的规格及标准。产品上的认证商认证标志是通过相应标准认证的证明。典型的产品认证包括：在欧洲 CE 标志表明符合欧洲所有的相关要求。如果机箱和其它组件上没有相应的 CE 标志，则应从供应商处获得由供应商签发的符合欧洲 EMC（电磁兼容性）规章和低电压规章（如适用）的声明。此外，根据产品的功能，可能还需要获得其它标准符合声明，如符合无线电和电信终端设备 (R&TTE) 规章的声明。在美国由国家认证测试实验室 (NRTL) – 如 UL、CSA 或 ETL – 签发的认证标志，表明符合安全要求。缆线和电缆也必须通过 UL 认证，或者针对其用途已获得认可并适合应用目的。FCC B 类徽标，用于家用或商用用途，表明符合电磁干扰 (EMI) 要求。在加拿大诸如 CSA 或 cUL 的国家许可认证标志表明符合安全要求。在本产品指南开始处显示的加拿大...
