Brother BAS-705 Parts Book

Automatic twin needle belt loop sewer
Hide thumbs Also See for BAS-705:
Table of Contents

Advertisement

Quick Links

See also: Instruction Manual
BAS-705
PARTS BOOK
TEILEKATALOG
LIVRE DES PIECES
LIBRO DE REFERENCIA DE PIEZAS
AUTOMATIC TWIN NEEDLE BELT LOOP SEWER
ZWEINADEL GÜTELSCHLAUFEN AUFNÄH -AUTOMAT
POSE PASSANTS AUTOMATIQUE - 2 AIGUILLES
COSEDORA AUTOMATICA DE PASADORES CON DOS AGUJAS

Advertisement

Table of Contents
loading

Related Manuals for Brother BAS-705

Summary of Contents for Brother BAS-705

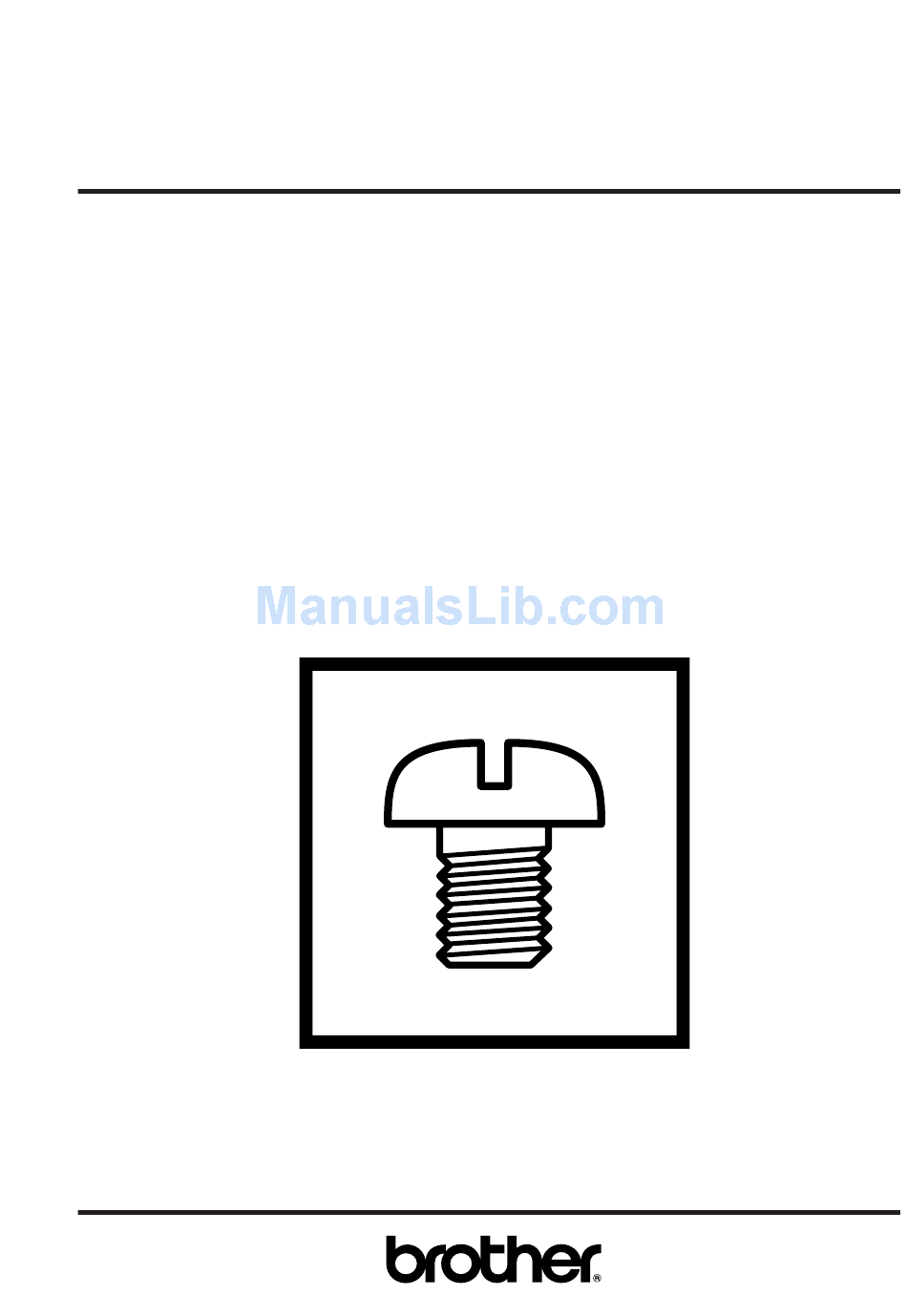

  • Page 1 BAS-705 PARTS BOOK TEILEKATALOG LIVRE DES PIECES LIBRO DE REFERENCIA DE PIEZAS AUTOMATIC TWIN NEEDLE BELT LOOP SEWER ZWEINADEL GÜTELSCHLAUFEN AUFNÄH -AUTOMAT POSE PASSANTS AUTOMATIQUE - 2 AIGUILLES COSEDORA AUTOMATICA DE PASADORES CON DOS AGUJAS...

  • Page 2: Table Of Contents

    Notes for using this parts book 1. This book was prepared based on information available in May 1998. 2. Parts are subject to changes in design without prior notice. 3. Parts supplied as complete assemblies are circled by a dotted line 4.
  • Page 3 Hinweise zur Verwendung dieser Teileliste 1. Dieses Buch basiert auf den Informationen vom Mai 1998. 2. Modelländerungen sind vorbehalten. 3. Die Teile, die als kompletter Satz geliefert werden, sind mit einer gestrichelten Linie umrandet. 4. Dieses Zeichen * in der Spalte “Parts No. (Teil-nummer)” verweist auf die Lehrenliste auf Seite 75 . INHALTSVERZEICHNIS Maschinengehäuse Fadenspannvorrichtung...
  • Page 4 Notes sur l'utilisation de ce manuel de pièces détachées 1. Ce manuel a été fait d'après les renseignements valables au mois de Mai 1998. 2. Les pièces peuvent être sujettes à des modifications sans préavis. 3. Les pièces fournies en tant qu'assemblages complets sont encadrées avec un trait pointillé 4.
  • Page 5 Notas para usar este Manual de Piezas 1. Este libro ha sido compilado basándose en los datos de que se disponía en mayo 1998. 2. Las piezas quedan sujetas a cambios de diseño sin aviso previo. 3. Las piezas suministradas como conjuntos completos se enmarcan con una línea punteada 4.
  • Page 6 A1 . Machine body / Maschinengehäuse / Corps de la machine / Cuerpo de la máquina -1-4 -1-2 OPTION PARTS -1-3 -1-1 -1-5 118-705-050...
  • Page 7 A1. Machine body / Maschinengehäuse / Corps de la machine / Cuerpo de la máquina REF.NO. CODE Q'TY NAME OF PARTS 104450109 3 RUBBER CAP, 8 159928009 1 RUBBER CAP, 15 S20164009 1 RUBBER CAP, 13 140392009 1 OIL CAP 104450109 3 RUBBER CAP, 8 104449009...
  • Page 8 A2 . Machine body / Maschinengehäuse / Corps de la machine / Cuerpo de la máquina 43 42 66 63 151-705-050...
  • Page 9 A2. Machine body / Maschinengehäuse / Corps de la machine / Cuerpo de la máquina REF.NO. CODE Q'TY NAME OF PARTS S41745001 1 POSITIONING BEARING 018501236 4 BOLT, SOCKET M5X12 028050246 4 WASHER, SPRING 2-5 025050236 4 WASHER, PLAIN M 5 S41746000 1 EYE BOLT 021060206...
  • Page 10 A2. Machine body / Maschinengehäuse / Corps de la machine / Cuerpo de la máquina REF.NO. CODE Q'TY NAME OF PARTS 025100132 2 WASHER, PLAIN S 10 158832009 2 HINGE PIN SUPPORTER RUBBER 012060636 2 SET SCREW, SOCKET (FT) M6X6 018061636 4 BOLT, SOCKET M6X16 028060246...

  • Page 11: Mecanismo Del Eje Superior Y La Barra De Aguaja

    B . Upper shaft and needle bar mechanism / Obere Welle und Nadelstangenvorrichtung / Mécanisme de arbre supérieur et barra á aigulle / Mecanismo del eje superior y la barra de aguaja 41 42 -6-1 118-705-123...
  • Page 12 B . Upper shaft and needle bar mechanism / Obere Welle und Nadelstangenvorrichtung / Mécanisme de arbre supérieur et barra á aigulle / Mecanismo del eje superior y la barra de aguaja REF.NO. CODE Q'TY NAME OF PARTS S41677001 1 UPPER SHAFT 153040001 1 CRANK ROD ASSY...

  • Page 13: Mecanismo De La Alimentación

    C1 . Feed mechanism / Transportvorrichtung / Mécanisme de I´entraînement / Mecanismo de la alimentación 118-705-202...

  • Page 14: Mecanismo De La Alimentación

    C1 . Feed mechanism / Transportvorrichtung / Mécanisme de I´entraînement / Mecanismo de la alimentación REF.NO. CODE Q'TY NAME OF PARTS S41698001 1 X-FEED LEVER ASSY S41699000 1 X-FEED LEVER, 100 152743001 1 TACK LENGTH SLIDE BLOCK 156956001 1 LINK SHAFT 014760622 1 SET SCREW, SOCKET SM5.95 S37932001...
  • Page 15 C2 . Feed mechanism / Transportvorrichtung / Mécanisme de I´entraînement / Mecanismo de la alimentación 14 16 -2-1 -1-1 151-705-202...
  • Page 16 C2 . Feed mechanism / Transportvorrichtung / Mécanisme de I´entraînement / Mecanismo de la alimentación REF.NO. CODE Q'TY NAME OF PARTS S41777001 1 FEED BAR ASSY S41778001 1 FEED BASE ASSY 1-1-1 S16431001 2 STUD, 5X11 S41780001 1 FEED BAR ASSY, X 1-2-1 S16431001 2 STUD, 5X11...
  • Page 17 D1 . Feeder mechanism / Knopfsortierer / Tricur de boutons / Mecanismo de botones 12 16 151-705-256...

  • Page 18: D1 Mecanismo De Botones 13 R2

    Feeder mechanism / Knopfsortierer / Tricur de boutons D1 . / Mecanismo de botones REF.NO. C O D E Q'TY N A M E O F P A R T S S41511001 1 FEEDER BASE PLATE 118550001 2 PIN, DOWEL 017086006 3 BOLT, M8X60 028080246...
  • Page 19 D2 . Feeder mechanism / Knopfsortierer / Tricur de boutons / Mecanismo de botones OPTION PARTS For light materials loop For heavy materials loop 151-705-256...
  • Page 20 Feeder mechanism / Knopfsortierer / Tricur de boutons D2 . / Mecanismo de botones REF.NO. CODE Q'TY NAME OF PARTS S41528001 1 SENSOR DOG 060400816 1 SCREW, BIND M4X8 S41529001 2 FORK UNIT GUIDE SHAFT 012500536 4 SET SCREW, SOCKET (FT) M5X5 S41530001 4 SENSOR SETTING PLATE 060400816...
  • Page 21 D3 . Feeder mechanism / Knopfsortierer / Tricur de boutons / Mecanismo de botones OPTION PARTS OPTION PARTS 151-705-256...
  • Page 22 Feeder mechanism / Knopfsortierer / Tricur de boutons D3 . / Mecanismo de botones REF.NO. CODE Q'TY NAME OF PARTS 025060236 2 WASHER, PLAIN M 6 S44980001 1 KEY, 3X3X77 S41562009 1 LOOP UNIT BASE 156958001 2 FEED ROCK ARM STUD 018062536 3 BOLT, SOCKET M6X25 028060246...
  • Page 23 Feeder mechanism / Knopfsortierer / Tricur de boutons D3 . / Mecanismo de botones REF.NO. CODE Q'TY NAME OF PARTS 155103001 2 SHOULDER SCREW, SM3.18 028040246 2 WASHER, SPRING 2-4 S41588001 2 GUIDE SPRING 012400436 2 SET SCREW, SOCKET (FT) M4X4 S41589001 1 SPRING, WIDTH NARROW (B) S41590001...

  • Page 24: 028040246 2 Washer, Spring

    Feeder mechanism / Knopfsortierer / Tricur de boutons D3 . / Mecanismo de botones REF.NO. CODE Q'TY NAME OF PARTS " OPTION PARTS " 373-15 S44965000 1 LOOP GUIDE, 2 373-16 018400836 1 BOLT, SOCKET M4X8 373-17 028040246 1 WASHER, SPRING 2-4 373-18 025040236 1 WASHER, PLAIN M 4...
  • Page 25 D4 . Feeder mechanism / Knopfsortierer / Tricur de boutons / Mecanismo de botones 509 508 429 432 534 532 151-705-256...

  • Page 26: Set Screw, Socket (Ft) M4X4

    Feeder mechanism / Knopfsortierer / Tricur de boutons D4 . / Mecanismo de botones REF.NO. CODE Q'TY NAME OF PARTS S44964000 1 LOOP GUIDE, 1 S44965000 1 LOOP GUIDE, 2 018400836 1 BOLT, SOCKET M4X8 028040246 1 WASHER, SPRING 2-4 025040236 1 WASHER, PLAIN M 4 S41621001...

  • Page 27: 018400836 4 Bolt, Socket M4X8 028040246 4 Washer, Spring

    Feeder mechanism / Knopfsortierer / Tricur de boutons D4 . / Mecanismo de botones REF.NO. CODE Q'TY NAME OF PARTS S14946101 1 JOINT SENSOR BASE 018401036 2 BOLT, SOCKET M4X10 028040246 2 WASHER, SPRING 2-4 025040236 2 WASHER, PLAIN M 4 S14949101 1 JOINT ACTUATOR S14950001...
  • Page 28 Feeder mechanism / Knopfsortierer / Tricur de boutons D4 . / Mecanismo de botones REF.NO. CODE Q'TY NAME OF PARTS 105288001 2 SCREW, SM2.38 S43998001 1 MOVABLE KNIFE GUIDE S41615001 1 LOOP SUPPORT, T S13385001 1 SCREW, SM3.57X10 025350236 1 WASHER, PLAIN M 3.5 100257010 2 SCREW, SM3.57 S27853001...

  • Page 29: Mecanismo De Botones (Piezas Opcionales)

    D5 . Feeder mechanism (Option parts) / Knopfsortierer (Sonderzubehör) / Tricur de boutons (Pièces en option) / Mecanismo de botones (Piezas opcionales) -1-4 -1-5 -1-2 -1-3 -1-1 151-705-256...

  • Page 30: Loop Guide

    Feeder mechanism (Option parts) D5 . / Knopfsortierer (Sonderzubehör) / Tricur de boutons (Pièces en option) / Mecanismo de botones (Piezas opcionales) REF.NO. CODE Q'TY NAME OF PARTS <Using the loop width 25.4mm for flat cut only> S47058001 1 GAUGE SET, 1 570-1 S44983001 1 CHANNEL ASSY, 25...

  • Page 31: Mecanismo Del Eje Inferior

    E . Lower shaft mechanism / Untere Welle / Mécanisme de l'arbre inférieur / Mecanismo del eje inferior 118-705-305...
  • Page 32 E . Lower shaft mechanism / Untere Welle / Mécanisme de l'arbre inférieur / Mecanismo del eje inferior REF.NO. CODE Q'TY NAME OF PARTS 141786001 1 SHOULDER SCREW, CRANK ROD 100090004 1 NUT, SM7.14 014680622 1 SET SCREW, SOCKET (CP) SM4.37 152245001 1 ROCK GEAR S37978151...
  • Page 33 F . Lower shaft module mechanism / Module für untere Welle / Mécanisme de module d' arbre inférieur / Mecanismo de módulo de eje inferior 85 71 OPTION PARTS 151-705-311 31,33...
  • Page 34 F . Lower shaft module mechanism / Module für untere Welle / Mécanisme de module d' arbre inférieur / Mecanismo de módulo de eje inferior REF.NO. CODE Q'TY NAME OF PARTS 120438001 1 PIN, DOWEL 048260242 1 RETAINING RING, C26 S41808000 1 OIL SEAL 072600080...
  • Page 35 F . Lower shaft module mechanism / Module für untere Welle / Mécanisme de module d' arbre inférieur / Mecanismo de módulo de eje inferior REF.NO. CODE Q'TY NAME OF PARTS S41830001 1 THREAD TRIMMER LEVER ASSY 55-1 S41831001 1 THREAD TRIMMER LEVER 55-2 154590001 1 ROLLER SHAFT ASSY, C...
  • Page 36 G1 . Lubrication / Schmierung / Lubrification / Lubricación 118-705-350...
  • Page 37 G1 . Lubrication / Schmierung / Lubrification / Lubricación REF.NO. CODE Q'TY NAME OF PARTS 152948001 1 OIL WINDOW S07333001 1 OIL FEEDING PIPE, S S07456000 1 OIL TUBE, L=160 148738000 1 WICK, L=335 107149001 1 FELT S37983001 1 WICK SUPPORT 062680612 1 SCREW, PAN SM4.37-40X6 025680232...

  • Page 38: H Mecanismo Del Limpiador De Hilo 37 Wa1

    G2 . Lubrication / Schmierung / Lubrification / Lubricación 151-705-350 H . Thread wiper mechanism / Fadenwischvorrichtung / Mécanisme de tire-fil / Mecanismo del limpiador de hilo 151-705-405...
  • Page 39 G2 . Lubrication / Schmierung / Lubrification / Lubricación REF.NO. CODE Q'TY NAME OF PARTS 152948001 1 OIL WINDOW S41852000 1 OIL TUBE, (L=480) S41853001 1 WICK, 4X4 (L=700) S34982000 1 OIL TUBE, L=70 S41855001 1 WICK, 4X4 (L=40) 140647001 1 CORD HOLDER 062670512 1 SCREW, PAN SM3.57-40X5...

  • Page 40: J Mecanismo Del Enhebrado 39 Wa2

    J . Threading mechanism / Fadenführungsvorrichtung / Mécanisme de I´enfilage / Mecanismo del enhebrado 118-705-401...
  • Page 41 J . Threading mechanism / Fadenführungsvorrichtung / Mécanisme de I´enfilage / Mecanismo del enhebrado REF.NO. CODE Q'TY NAME OF PARTS S41719001 1 UPPER THREAD TENSION ASSY S41721001 1 THREAD TENSION STUD S41722001 1 TENSION SPRING, L S41723001 1 TENSION SPRING, R S41724001 2 TENSION SPRING GUIDE ASSY 146124001...

  • Page 42: Mecanismo Del Devanador De La Canilla

    K . Bobbin winder mechanism / Spuler / Mécanisme du bobineur / Mecanismo del devanador de la canilla -21-3 -21-1 -21-2 -21-5 -21-4 151-705-402...
  • Page 43 K . Bobbin winder mechanism / Spuler / Mécanisme du bobineur / Mecanismo del devanador de la canilla REF.NO. CODE Q'TY NAME OF PARTS S41859009 1 TOP COVER ASSY S41860009 1 TOP COVER 159574101 1 TENSION STUD 100136001 1 TENSION NUT 144110001 1 THREAD TENSION ADJUST SPRING 145446001...
  • Page 44 L . Thread trimmer mechanism / Fadenabschneidevorrichtung / Mécanisme de coupe-fil / Mecanismo de la cortadura de hiros 52 43 118-705-403 43,45...
  • Page 45 L . Thread trimmer mechanism / Fadenabschneidevorrichtung / Mécanisme de coupe-fil / Mecanismo de la cortadura de hiros REF.NO. CODE Q'TY NAME OF PARTS S38001001 1 THREAD TRIMMER CAM 014770622 2 SET SCREW, SOCKET (CP) SM6.35 S38002101 1 SOLENOID SETTING PLATE 060680712 2 SCREW, BIND SM4.37-40X7 154599000...
  • Page 46 L . Thread trimmer mechanism / Fadenabschneidevorrichtung / Mécanisme de coupe-fil / Mecanismo de la cortadura de hiros REF.NO. CODE Q'TY NAME OF PARTS S10208003 1 WASHER, MOVABLE KNIFE T=0.6 <t=0.6> S00705001 1 MOVABLE KNIFE COLLAR S10209101 1 SCREW, SM4.37 S41738001 1 FIXED KNIFE 111140002...

  • Page 47: Thread Nipper Mechanism

    M . Thread nipper mechanism / Fadenspannvorrichtung / Mécanisme de pince-fil / Mecanismo de la mordaza para hilo 151-705-406 N . Synchronizer / Synchronisator / Synchronisateur / Sincronizador 118-705-501...
  • Page 48 M . Thread mipper mechanism / Fadenspannvorrichtung / Mécanisme de pince-fil / Mecanismo de la mordaza para hilo REF.NO. CODE Q'TY NAME OF PARTS S41874000 1 CYLINDER ASSY S41877001 1 THREAD RELEASE CYLINDER PLATE 018501436 2 BOLT, SOCKET M5X14 028050246 2 WASHER, SPRING 2-5 025050236 2 WASHER, PLAIN M 5...

  • Page 49: Control Box Mechanism

    P . Control box mechanism / Schaltkasten / Mécanisme du boîtier de contrôle / Mecanismo de la caja de controles 26 25 -2-1 -1-1 -2-2 -2-2 -1-2 -2-3 151-705-502...
  • Page 50 P . Control box mechanism / Schaltkasten / Mécanisme du boîtier de contrôle / Mecanismo de la caja de controles REF.NO. CODE Q'TY NAME OF PARTS S40438001 1 POWER SUPPLY UNIT ASSY S40439001 1 POWER CIRCUIT BOARD ASSY, A 1-1-1 215769001 1 FUSE, 3A 1-1-2...

  • Page 51: Mecanismo De La Presión De Aire

    Q . Air pressure mechanism / Luftdruck / Mécanisme de la pression d'air / Mecanismo de la presión de aire 33 32 25 26 151-705-514 51,53...
  • Page 52 Q . Air pressure mechanism / Luftdruck / Mécanisme de la pression d'air / Mecanismo de la presión de aire REF.NO. CODE Q'TY NAME OF PARTS S41641000 1 FILTER REGULATOR ASSY S09231000 1 BALL VALVE, 1/4 S31169000 1 ELBOW UNION, 8 153252000 1 PT-JOINT S17028000...
  • Page 53 Q . Air pressure mechanism / Luftdruck / Mécanisme de la pression d'air / Mecanismo de la presión de aire REF.NO. CODE Q'TY NAME OF PARTS S31706000 1 AIR TUBE, 4X1510 S41940000 1 AIR TUBE, 0425S (L=1240) S41940000 1 AIR TUBE, 0425S (L=1240) S41938000 1 AIR TUBE, 0425S (L=1050) S41939000...

  • Page 54: Mecanismo Del Equipo De Alimentación De Corriente

    R1 . Power supply equipment mechanism / Stromversorgung / Mécanisme de I'equipment en alimentation électrique / Mecanismo del equipo de alimentación de corriente 96 95 94 97 110 109 -14-4 -14-1 -14-3 -14-2 58 58 OPTION PARTS 104 105 151-705-515 55,57,59...

  • Page 55: Mecanismo Del Equipo De Alimentación

    R1 . Power supply equipment mechanism / Stromversorgung / Mécanisme de I'equipment en alimentation électrique / Mecanismo del equipo de alimentación de corriente REF.NO. CODE Q'TY NAME OF PARTS S16566000 2 COOLING FAN S32294001 8 BOLT, SOCKET M4X35 021400206 8 NUT, 2 M4 S38819000 1 BREAKER, EA33/5 S38820000...
  • Page 56 R1 . Power supply equipment mechanism / Stromversorgung / Mécanisme de I'equipment en alimentation électrique / Mecanismo del equipo de alimentación de corriente REF.NO. CODE Q'TY NAME OF PARTS 50-15 S07370102 1 SHOULDER SCREW, SM5.95 50-16 153113001 1 THRUST WASHER 50-17 S03695001 1 WASHER, PLAIN 6...
  • Page 57 R1 . Power supply equipment mechanism / Stromversorgung / Mécanisme de I'equipment en alimentation électrique / Mecanismo del equipo de alimentación de corriente REF.NO. CODE Q'TY NAME OF PARTS S17024000 5 CORD CLAMP, 20-H 018402036 1 BOLT, SOCKET M4X20 021400206 1 NUT, 2 M4 052400606 2 SCREW, PAN (S/P WASHER) M4X6...

  • Page 58: Juego De Fijación (Piezas Opcionales)

    R2 . Power supply equipmet mechanism / Stromversorgung / Mécanisme de l´equipment en alimentation électrique / Mecanismo del equipo de alimentación de corriente 118-705-515 S . Attachment set (Option parts) / Anbausatz (Sonderzubehön) / Jeu d´accessoires (Piéces en option) / Juego de fijación (Piezas opcionales) 151-705-940...
  • Page 59 R2 . Power supply equipment mechanism / Stromversorgung / Mécanisme de I'equipment en alimentation électrique / Mecanismo del equipo de alimentación de corriente REF.NO. CODE Q'TY NAME OF PARTS S41975000 1 PULSE MOTOR ASSY, X S41976000 1 PULSE MOTOR ASSY, Y 018401222 8 BOLT, SOCKET M4X12 0A5401006...

  • Page 60: Tableros De Circuitos Impresos

    T . Printed circuit board mechanism / Leiterplatten / Circuits imprimés / Tableros de circuitos impresos 151-705-518 U . Machine head parts / Teile des maschinenberteils / Piéces supérieures de la machine / Piezas de la cabeza de la máquina 151-705-601...
  • Page 61 T . Printed circuit board mechanism / Leiterplatten / Circuits imprimés / Tableros de circuitos impresos REF.NO. CODE Q'TY NAME OF PARTS <For Prited circuit board for "X-Y feeding"> S38151001 1 MAIN PCB ASSY S38154000 4 BIP IC, SLA4390 S38155000 3 MOS FET, 2SK1306 S38164000 6 MOSFET2SK1937...

  • Page 62: Mecanismo De La Mesa De La Máquina

    V . Power table / Motorgestell / Mécanisme du plateau de la machine / Mecanismo de la mesa de la máquina For Japan only 151-705-652...
  • Page 63 V . Power table / Motorgestell / Mécanisme du plateau de la machine / Mecanismo de la mesa de la máquina REF.NO. CODE Q'TY NAME OF PARTS <For Export> S41885009 1 STAND FRAME ASSY, I S41894001 4 ADJUSTTING SCREW, L <For Japan only>...

  • Page 64: Juego De Fijación (Piezas Opcionales)

    W1 . Attachment set (Option parts) / Anbausatz (Sonderzubehör) / Jeu d´accessoires (Pièces en option) / Juego de fijación (Piezas opcionales) -3-1 -1-1 -1-2 -3-5 -1-3 -1-4 -3-2 -1-2 -3-3 -3-5 -3-4 -3-6 -1-1 -21-1 -21-3 -21-4 -21-2 151-705-940...

  • Page 65: Juego De Fijación (Piezas Opcionales)

    W1 . Attachment set (Option parts) / Anbausatz (Sonderzubehör) / Jeu d´accessoires (Pièces en option) / Juego de fijación (Piezas opcionales) REF.NO. CODE Q'TY NAME OF PARTS <Hand operation SW for folding the loop> S41639001 1 HAND SET SWITCH DEVICE S41640001 1 HAND SET SWITCH ASSY 1-1-1...
  • Page 66 W2 . Attachment set (Option parts) / Anbausatz (Sonderzubehör) / Jeu d´accessoires (Pièces en option) / Juego de fijación (Piezas opcionales) -1-2-2 -1-41 -1-32 -1-43 -1-40 -1-2-1 -1-46 -1-2-3 -1-33 -1-23 -1-24 -1-43 -1-25 -1-10 -1-10 -1-16 -1-11 -1-11 -1-22 -1-17 -1-36 -1-26...
  • Page 67 W2 . Attachment set (Option parts) / Anbausatz (Sonderzubehör) / Jeu d´accessoires (Pièces en option) / Juego de fijación (Piezas opcionales) REF.NO. CODE Q'TY NAME OF PARTS <Belt feed device> S43632001 1 BELT FEED DEVICE S43622001 1 BELT FEED DEVICE, SUB 6-1-1 S43611001 1 BELT FEED BASE...

  • Page 68: Accesorios

    Z . Accessories / Zubehör / Accessoires / Accesorios For stitch interval 56mm over -17-1 -15-1 -17-2 -8-1 -15-2 -17-4 -18-1 -15-3 -18-3 -17-1 -18-2 -17-1 -10-1 -17-3 -19-1 -2-2 -19-3 -2-1 -19-2 -10-2 -10-3 151-705-910 71,73...
  • Page 69 Z . Accessories / Zubehör / Accessoires / Accesorios REF.NO. C O D E Q'TY N A M E O F P A R T S S41803001 1 F E E D P L A T E S41901009 1 HEAD REST ASSY 114483002 1 O ILER ASSY 154702101...
  • Page 70 Z . Accessories / Zubehör / Accessoires / Accesorios REF.NO. C O D E Q'TY N A M E O F P A R T S 17-19-2 031452206 1 W O O D S C R E W , R O U N D M 4 . 5 X 2 2 17-19-3 062501006 1 SCREW, PAN M5X10...

  • Page 71: Lista D´epiezas De Calibradores

    Ga . Gauge parts List / Lehrenliste / Liste des Pièces decartment / Lista d´ePiezas de calibradores Ref No.1 Ref No.2 Ref No.3 Ref No.4 Ref No.5 Ref No.6 Ref No.7 Ref No.8 Ref No.9 Ref No.10 Ref No.11 Ref No.12 11.5 11.5 Ref No.13...
  • Page 72 Ga . Gauge parts List / Lehrenliste / Liste des Pièces decartment / Lista d´ePiezas de calibradores REF.NO. C O D E Q'TY N A M E O F P A R T S S10211001 1 NEEDLE HOLE PLATE, A S29997001 1 NEEDLE HOLE PLATE, D <For Denim>...

  • Page 73: Warning Labels

    Wa 1. Warning labels / Warnschilder / Etiquettes d’avertissement / Etiquetas de advertencia Warning labels Name of Parts Size(mm) Code Hazardous voltage Hochspannung Un voltage non adapt Un voltaje inadecuado S38352-101 35X118 Label, elec. shock 4 lang. will cause injury. verletzungsgefahr! provoque des blessures.
  • Page 74 Wa 2. Warning labels / Warnschilder / Etiquettes d’avertissement / Etiquetas de advertencia Warning labels Name of Parts Size(mm) Code Label, arrow 10X30 S37058-001 Label, PE 7.5X12.5 S37059-001 Label, grounding ø12 S37060-001 118-705-050...
