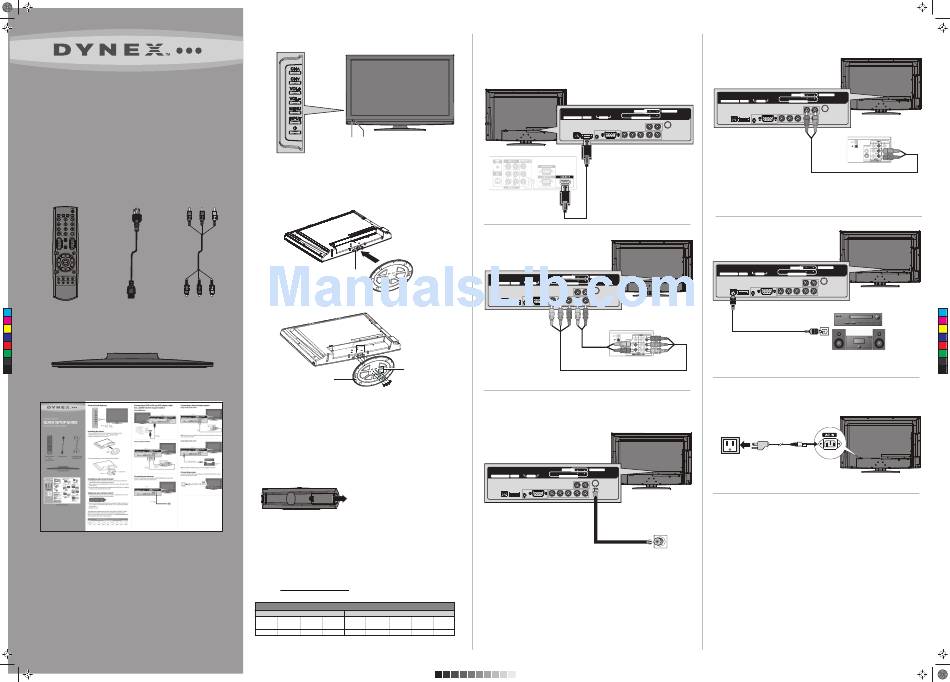

Téléviseurs ACL de 32 et 37 po
GUIDE
D'INSTALLATION
RAPIDE
DX-32L151A11/DX-37L130A11
Télécommande Cordon Câble vidéo et audio
C
avec piles d'alimentation c.a. à composantes
M
(2 de type AAA)
Y
CM
MY
CY
CMY
K
Socle pour téléviseur et vis
Guide d'installation rapide
Description du panneau avant et latéral
Capteur de Témoin de
télécommande marche-arrêt
Installation du socle
1 Retirer le socle de la boîte et le poser sur une table ou un établi.
2 Positionner le téléviseur (l'écran tourné vers le bas) sur une surface plane et
matelassée.
3 Aligner le socle avec le téléviseur tel qu'illustré.
Axe du
socle
4 Fixer le socle à l'axe avec les vis fournies.
Trous de
positionnement
Socle
Installation d'un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et
matelassée afin d'éviter les rayures et les dégâts matériels.
2 Retirer les quatre vis de fixation de l'axe du socle au téléviseur, puis extraire
l'axe.
3 Utiliser les quatre vis M6 fournies avec le support de montage mural (non
fourni) pour fixer celui-ci au dos du téléviseur.
Préparation de la télécommande
1 Appuyer sur le cliquet de fermeture du couvercle du compartiment des
piles au dos de la télécommande, puis le soulever pour le retirer.
2 Insérer deux piles AAA dans le compartiment. Veiller à ce que les pôles + et
– des piles coïncident avec les indications + et – figurant à l'intérieur du
compartiment.
3 Remettre le couvercle en place.
Pour programmer la télécommande universelle existante afin qu'elle
fonctionne avec ce téléviseur Dynex, se référer au tableau ci-dessous pour les
codes les plus courants. En cas de difficultés pour programmer la
télécommande ou pour rechercher un code de télécommande différent, aller
sur le site www.dynexproducts.com pour recueillir l'information la plus
récente sur les codes de télécommande.
Codes des téléviseurs pour la télécommande universelle
(pour tous les téléviseurs Dynex fabriqués après le 1er janvier 2007)
Modèles et marques de télécommandes universelles Modèles et marques de décodeurs
Philips
RCA One for All Sony Comcast Dish Network Motorola TIVO
PHDVD5, PH5DSS,
RCU807 URC-6690 RM-VL600 M1057 VIP508, VIP622 DRC800 Series 3, HD
PMDVR8, PDVR8
115 135 0464 8043 0463 720 0463 0091
Connexion d'un lecteur DVD ou Blu-ray, d'un
décodeur de TV câblée, d'un récepteur satellite
ou d'une console de jeux vidéo
Utilisation du port HDMI (optimal)
Arrière du téléviseur
AUDIO VGA
DIGITAL OUTPUT HDMI 1 PC IN
Périphérique HDMI
Câble HDMI
(non fourni)
Utilisation du port vidéo à composantes (meilleur)
Arrière du téléviseur
AUDIO OUT L R ANT/ CABLE IN
AUDIO
AUDIO VGA
Y P P L AUDIO R
B R
DIGITAL OUTPUT HDMI 1 PC IN COMPONENT IN
Périphérique vidéo à
Câble audio à
composantes
Câble vidéo à
(non inclus)
composantes
Connexion d'une antenne
Connecter un câble de 75 ohms (non fourni) à la prise d'entrée antenne/TV
câblée (ANT/CABLE IN) au dos du téléviseur et à la prise de sortie RF (RF OUT)
de l'antenne.
Arrière du téléviseur
AUDIO OUT L AUDIO R ANT/ CABLE IN
AUDIO VGA
Y P P L AUDIO R
B R
DIGITAL OUTPUT HDMI 1 PC IN
COMPONENT IN
Câble coaxial
de 75 ohms
DirectTV
RC23
10463
Connexion d'un système de cinéma maison
Utilisation d'un câble audio analogique :
Arrière du téléviseur
AUDIO OUT
AUDIO VGA
Y P P
B R
DIGITAL OUTPUT HDMI 1 PC IN COMPONENT IN
AUDIO OUT L AUDIO R ANT/ CABLE IN
Y P P L AUDIO R
B R
COMPONENT IN
Câble
audio
Remarque : Les connecteurs et les prises des câbles présentent le plus
souvent un codage couleur. Faire correspondre les couleurs lors de la
connexion du câble AV.
Utilisation d'un câble audio numérique :
Arrière du téléviseur
AUDIO OUT
AUDIO VGA
Y P B P R
DIGITAL OUTPUT HDMI 1 PC IN
COMPONENT IN
Câble optique numérique
composantes
Remarque : La prise de sortie numérique (DIGITAL OUTPUT) ne fonctionne
qu'avec des canaux TV numériques.
Connexion de l'alimentation
Brancher le cordon d'alimentation sur la prise d'entrée c.a. (AC IN) au dos du
téléviseur, puis l'autre extrémité sur une prise secteur.
Cordon
d'alimentation
Prise secteur
L AUDIO R ANT/ CABLE IN
L AUDIO R
Amplificateur audio
L AUDIO R ANT/ CABLE IN
L AUDIO R
Système audio
numérique
