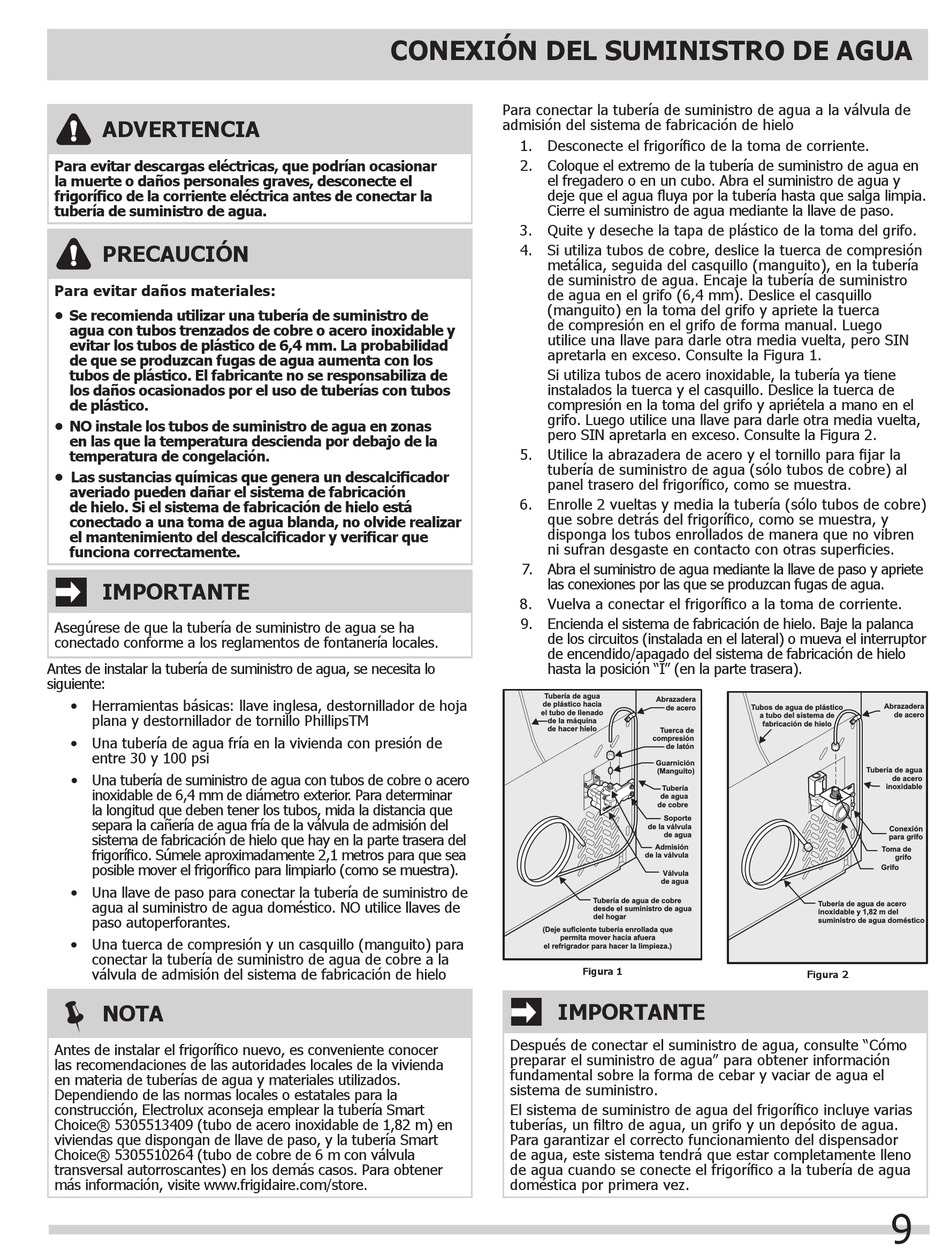

Conexión Del Suministro De Agua - Frigidaire FGHC2378LE Uso Y Cuidado

ADVERTENCIA
Para evitar descargas eléctricas, que podrían ocasionar
la muerte o daños personales graves, desconecte el
frigorífico de la corriente eléctrica antes de conectar la
tubería de suministro de agua.
PRECAUCIÓN
Para evitar daños materiales:
• Se recomienda utilizar una tubería de suministro de
agua con tubos trenzados de cobre o acero inoxidable y
evitar los tubos de plástico de 6,4 mm. La probabilidad
de que se produzcan fugas de agua aumenta con los
tubos de plástico. el fabricante no se responsabiliza de
los daños ocasionados por el uso de tuberías con tubos
de plástico.
• No instale los tubos de suministro de agua en zonas
en las que la temperatura descienda por debajo de la
temperatura de congelación.
• Las sustancias químicas que genera un descalcificador
averiado pueden dañar el sistema de fabricación
de hielo. Si el sistema de fabricación de hielo está
conectado a una toma de agua blanda, no olvide realizar
el mantenimiento del descalcificador y verificar que
funciona correctamente.
IMPORTANTE
Asegúrese de que la tubería de suministro de agua se ha
conectado conforme a los reglamentos de fontanería locales.
Antes de instalar la tubería de suministro de agua, se necesita lo
siguiente:
• Herramientas básicas: llave inglesa, destornillador de hoja
plana y destornillador de tornillo PhillipsTM
• Una tubería de agua fría en la vivienda con presión de
entre 30 y 100 psi
• Una tubería de suministro de agua con tubos de cobre o acero
inoxidable de 6,4 mm de diámetro exterior. Para determinar
la longitud que deben tener los tubos, mida la distancia que
separa la cañería de agua fría de la válvula de admisión del
sistema de fabricación de hielo que hay en la parte trasera del
frigorífico. Súmele aproximadamente 2,1 metros para que sea
posible mover el frigorífico para limpiarlo (como se muestra).
• Una llave de paso para conectar la tubería de suministro de
agua al suministro de agua doméstico. NO utilice llaves de
paso autoperforantes.
• Una tuerca de compresión y un casquillo (manguito) para
conectar la tubería de suministro de agua de cobre a la
válvula de admisión del sistema de fabricación de hielo

NOTA
Antes de instalar el frigorífico nuevo, es conveniente conocer
las recomendaciones de las autoridades locales de la vivienda
en materia de tuberías de agua y materiales utilizados.
Dependiendo de las normas locales o estatales para la
construcción, Electrolux aconseja emplear la tubería Smart
Choice® 5305513409 (tubo de acero inoxidable de 1,82 m) en
viviendas que dispongan de llave de paso, y la tubería Smart
Choice® 5305510264 (tubo de cobre de 6 m con válvula
transversal autorroscantes) en los demás casos. Para obtener
más información, visite www.frigidaire.com/store.
coNexIóN DeL SumINIStro De agua
Para conectar la tubería de suministro de agua a la válvula de
admisión del sistema de fabricación de hielo
1. Desconecte el frigorífico de la toma de corriente.
2. Coloque el extremo de la tubería de suministro de agua en
el fregadero o en un cubo. Abra el suministro de agua y
deje que el agua fluya por la tubería hasta que salga limpia.
Cierre el suministro de agua mediante la llave de paso.
3. Quite y deseche la tapa de plástico de la toma del grifo.
4. Si utiliza tubos de cobre, deslice la tuerca de compresión
metálica, seguida del casquillo (manguito), en la tubería
de suministro de agua. Encaje la tubería de suministro
de agua en el grifo (6,4 mm). Deslice el casquillo
(manguito) en la toma del grifo y apriete la tuerca
de compresión en el grifo de forma manual. Luego
utilice una llave para darle otra media vuelta, pero SIN
apretarla en exceso. Consulte la Figura 1.
Si utiliza tubos de acero inoxidable, la tubería ya tiene
instalados la tuerca y el casquillo. Deslice la tuerca de
compresión en la toma del grifo y apriétela a mano en el
grifo. Luego utilice una llave para darle otra media vuelta,
pero SIN apretarla en exceso. Consulte la Figura 2.
5. Utilice la abrazadera de acero y el tornillo para fijar la
tubería de suministro de agua (sólo tubos de cobre) al
panel trasero del frigorífico, como se muestra.
6. Enrolle 2 vueltas y media la tubería (sólo tubos de cobre)
que sobre detrás del frigorífico, como se muestra, y
disponga los tubos enrollados de manera que no vibren
ni sufran desgaste en contacto con otras superficies.
7. Abra el suministro de agua mediante la llave de paso y apriete
las conexiones por las que se produzcan fugas de agua.
8. Vuelva a conectar el frigorífico a la toma de corriente.
9. Encienda el sistema de fabricación de hielo. Baje la palanca
de los circuitos (instalada en el lateral) o mueva el interruptor
de encendido/apagado del sistema de fabricación de hielo
hasta la posición "I" (en la parte trasera).
Tubería de agua
de plástico hacia
el tubo de llenado
de la máquina
de hacer hielo
(Deje suficiente tubería enrollada que
permita mover hacia afuera
el refrigrador para hacer la limpieza.)
IMPORTANTE
Después de conectar el suministro de agua, consulte "Cómo
preparar el suministro de agua" para obtener información
fundamental sobre la forma de cebar y vaciar de agua el
sistema de suministro.
El sistema de suministro de agua del frigorífico incluye varias
tuberías, un filtro de agua, un grifo y un depósito de agua.
Para garantizar el correcto funcionamiento del dispensador
de agua, este sistema tendrá que estar completamente lleno
de agua cuando se conecte el frigorífico a la tubería de agua
doméstica por primera vez.
Abrazadera
de acero Tubos de agua de plástico
a tubo del sistema de
fabricación de hielo
Tuerca de
compresión
de latón
Guarnición
(Manguito)
Tubería
de agua
de cobre
Soporte
de la válvula
de agua
Admisión
de la válvula
Válvula
de agua
Tubería de agua de cobre
desde el suministro de agua
del hogar
Figura 1
Abrazadera
de acero
Tubería de agua
de acero
inoxidable
Conexión
para grifo
Toma de
grifo
Grifo
Tubería de agua de acero
inoxidable y 1,82 m del
suministro de agua doméstico
Figura 2
