Hunter 23860 Iinstrucciones De Instalacion

INSTRUCCIONES DE INSTALACION PARA LOS VENTILADORES HUNTER
DE BAJO PERFIL PARA MONTAJE EN CIELO RASO
LEA Y GUARDE ESTAS INSTRUCCIONES
PRECAUCION:
1. Lea las instrucciones completamente antes de comen-
zar la instalación.
2. Para evitar un posible choque eléctrico, verifique que
la electricidad esté desconectada en el panel principal
antes de hacer las conexiones.
3. Todas las conexiones deben estar de acuerdo con los
códigos eléctricos nacionales y locales. Si usted no tiene
experiencia en conexiones eléctricas, por favor utilice
los servicios de un electricista calificado.
4. Para reducir el riesgo de lesiones personales, instale el
ventilador solamente a la estructura del edificio siguien-
do las instrucciones y use solamente las herrajes
suminstradas.
ADVERTENCIA:
1. Para reducir el riesgo de incendio o choque eléctrico
no use un control de velocidad de estado sólido con
este ventilador.
2. Para reducir el riesgo de lesiones personales, no doble
los brazos de montaje de las paletas cuando los instale,
equilibre las paletas o limpie el ventilador. No inserte
objetos extraños entre las paletas del ventilador cuando
estén en movimiento.
Paso 1: Instrucciones para antes de la
instalación
A.
Seleccione el sitio de la instalación. Asegúrese que en
uso normal, ningún objeto pueda ponerse en contacto con
las paletas cuando estén en movimiento. El sitio también
debe satisfacer las precauciones que se indican en el Paso 3
más abajo.
B.
Se incluyen los herrajes necesarios para la instalación
en paredes o cielos rasos estándar de tipo seco. Se necesita-
rá una caja octagonal de 4" x 1
las conexiones y 3 tuercas para alambres, que se pueden
comprar en cualquier ferretería o casa de efectos eléctricos.
C.
Las paletas del ventilador se deben instalar a una altura
no menor de 7' (2,1 metros) del piso. Para rendimiento
máximo, no debe haber ninguna obstrucción (paredes, pos-
tes, etc.) a menos de 24" (60 cm) de las puntas de las pale-
tas. Vea información en la Figura 1 sobre las distancias de
montaje.
41535-02 10/8/2001
DESDE
1 1
/ " o de 4" x / " para hacer
2 2
®
1886
DISTANCIA
MINIMA DEL
PISO AL
DISTANCIA MINIMA
CIELO RASO:
DEL PISO A LAS
8' (2,4 m)
PALETAS:
7' (2,1 m)
Paso 2: Inspección del ventilador
A.
Desempaque la unidad cuidadosamente para evitar da-
ñar los componentes.
B.
Vea si ha habido daños en el motor o paletas durante el
transporte. Si se va a instalar más de un ventilador, manten-
ga los juegos de paletas equilibradas en la misma forma en
que fueron enviados. Si se dañó una paleta en el transporte,
devuelva el juego completo de paletas.
C.
Verifique el contenido de la caja y asegúrese que con-
tenga una bolsa de herrajes y partes pequeñas.
Paso 3: Instalación de la caja de
conexiones y del cableado eléctrico
PRECAUCION: Su ventilador Hunter con accesorios
puede pesar hasta 35 lb (15,9 kg). Se deben tomar las
precauciones siguientes para mayor seguridad y
asegurar que el ventilador está montado en forma segura
en el cielo raso.
1. Asegúrese que la electricidad esté apagada (OFF) en
el panel de fusibles o disyuntores eléctricos cuando ins-
peccione o repare el sitio de la instalación.
2. Todo el cableado debe satisfacer los códigos eléctricos
locales y nacionales.
3. No monte el ventilador directamente en un cielo raso
sin soporte adecuado o en una caja de conexiones eléc-
tricas. El sistema de montaje debe soportar el peso de
35 lb (15,9 kg) del ventilador con sus accesorios.
A.
Instale una caja de conexiones metálica de 4" x 1
de 4" x 1 / " en un travesaño de 2" x 4" entre dos de las vigas
2
del cielo raso como se muestra en la Figura 2. La caja debe
quedar un mínimo de
raso. Asegure la caja al travesaño taladrando dos agujeros
pilotos no mayores que el menor diámetro de los tornillos
( 5 / ") y use dos tornillos para madera #8 x 1
64
- 1 -

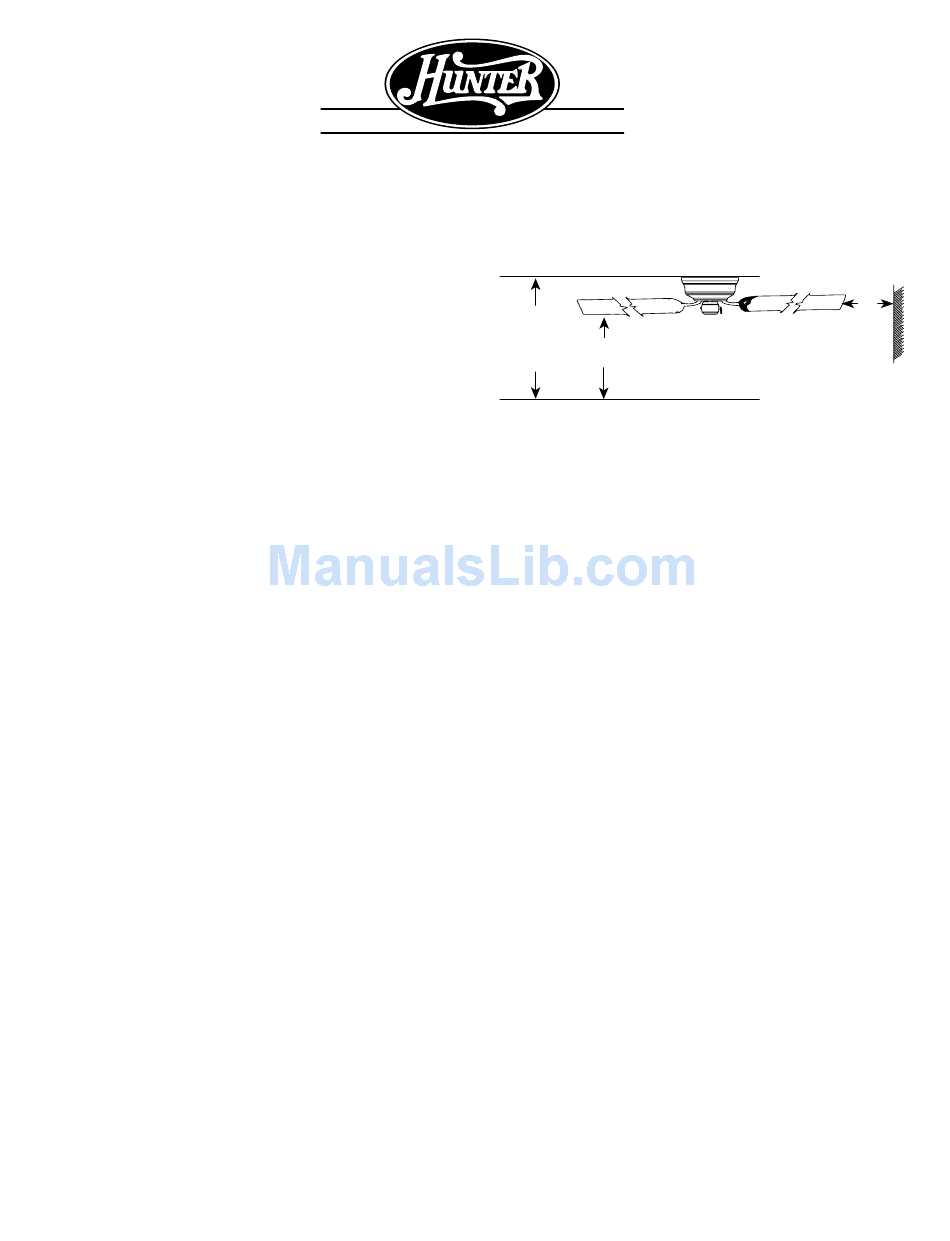

DISTANCIA MINIMA DEL
EXTREMO DE LA PALETA A
LAS OBSTRUCCIONES
FIGURA 1
1
/ " (1,6 mm) más alta que el cielo
16
1 " con arandelas.
2
© 2001 Hunter Fan Company
24"
(60 cm)
1
/ " o
2
