Dynex DX-26L150A11 Guía De Instalación Rápida

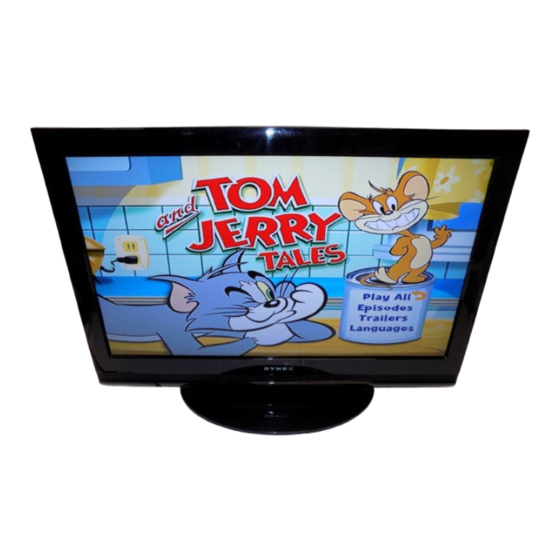

TELEVISOR CON LCD DE 22"
GUÍA DE INSTALACIÓN
RÁPIDA
DX-26L150A11
Control remoto Cable de alimentación Cable de video
y 2 pilas AAA de CA de componentes
Base para televisor y tornillos
Guía de instalación rápida
Descripción del panel frontal y lateral
+
-
Sensor del Indicador de
control remoto encendido
Instalación de la base
1 Remueva la base de la caja y colóquela sobre una mesa o mesa de trabajo.
Nota: Se deberá prestar atención a la dirección de la base. La porción ancha de la base debe
estar orientada hacia la parte frontal del televisor.
2 Coloque el televisor sobre una superficie nivelada y acolchonada.
3 Alinee la base con el televisor, según se muestra.
4 Mueva la base delicadamente (A) hasta que las pestañas en la columna de la
base coincidan con los agujeros guías en la base (B).
A B
5 Alinee los agujeros en la base con los agujeros en la columna de la base (C).
C
6 Fije la base a la columna con los cuatro tornillos suministrados.
Agujeros de guía
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
superficie acolchonada y limpia para protegerlo de daños y rayones.
2 Remueva los cuatro tornillos que sostienen la columna de la base al televisor
y remueva la columna de la base.
3 Fije el soporte de montaje en pared (no se incluye) a la parte posterior de su
televisor usando cuatro tornillos suministrados con el soporte.
Preparación del control remoto
1 Presione el botón de liberación de la cubierta del compartimiento de las pilas
en la parte posterior del control remoto para retirarla.
2 Inserte dos pilas AAA en el compartimiento de pilas. Compruebe que los
símbolos + y – en las pilas correspondan con los símbolos + y – en el
compartimiento de las pilas.
3 Vuelva a colocar la cubierta.
Para programar su control remoto para que funcione con su televisor Dynex,
refiérase a la tabla a continuación para encontrar códigos comunes. Si encuentra
problemas al programar su control remoto o necesita otro código de control
remoto, visite www.dynexproducts.com para obtener los últimos códigos para
control remoto.
Códigos de TV para controles remotos universales
(para todos los televisores Dynex fabricados después del 1 de enero de 2007)
Marcas y modelos de controles remotos universales Marcas y modelos de cajas decodificadoras
Philips
RCA One for All Sony Comcast Dish Network Motorola TIVO
PHDVD5, PH5DSS,
RCU807 URC-6690 RM-VL600 M1057 VIP508, VIP622 DRC800 Series 3, HD
PMDVR8, PDVR8
115 135 0464 8043 0463 720 0463 0091
Conexión de un reproductor de DVD o Blu-ray, de
una caja decodificadora para TV por cable, de un
receptor de satélite o de una consola de
videojuegos
Uso de un puerto HDMI (óptimo)
Equipo con HDMI
Uso de video de componentes (mejor)
Vista posterior del televisor
Equipo con video de
componentes
Cable de video
de componentes
Uso del video compuesto (bueno)
Equipo de video
N
DirectTV
RC23
10463
Uso de la entrada S-Video (bueno)
Vista posterior del televisor
Equipo de video
N
Conexión de una antena
Conecte un cable de 75 ohmios (no se incluye) en la toma de entrada de la
Cable de HDMI
(no se incluye) antena o TV por cable (ANT/CABLE IN) en la parte posterior de su televisor y la
toma de salida de RF (RF OUT) en la antena.
Conexión de un sistema de cine en casa
Uso de un cable de audio analógico:
Vista posterior del televisor
Vista posterior del televisor
Cable de audio
Nota: Los conectores del cable y las tomas normalmente tienen los mismos
colores. Haga coincidir los colores cuando conecte el cable de AV.
Uso de un cable de audio digital
Cable de video
compuesto
Nota: La toma de salida digital (DIGITAL OUTPUT) funciona únicamente con
canales de TV digital.
Vista posterior del televisor
Cable de S-Video
Vista posterior del televisor
Cable de la antena
Vista posterior del televisor
