Dynex DX-PHD25 Manual D'installation Rapide

Contenu de l'emballage
• Boîtier pour disque dur PATA de 2,5 po USB 2.0
• Câble USB 2.0 en Y de A à mini B
• CD d'utilitaires avec le Guide de l'utilisateur et l'application Roxio BackOnTrack
• Tournevis
• Guide d'installation rapide
Configuration système requise
• Ordinateur avec un port USB 2.0 disponible
• Disque dur PATA de 2,5 po
• Système d' e xploitation Windows 7, Windows Vista et Windows XP
• Système d' e xploitation Mac OS X version 10.4 ou plus récente
Pour une performance et une fiabilité optimale, installer les mises à jour et le
service pack (SP) les plus récents. Pour Windows, aller au menu Start
(Démarrer) et sélectionner Windows Update (Mise à jour de Windows).
Caractéristiques
DEL d'activité
Port USB 2.0
Touche de
sauvegarde

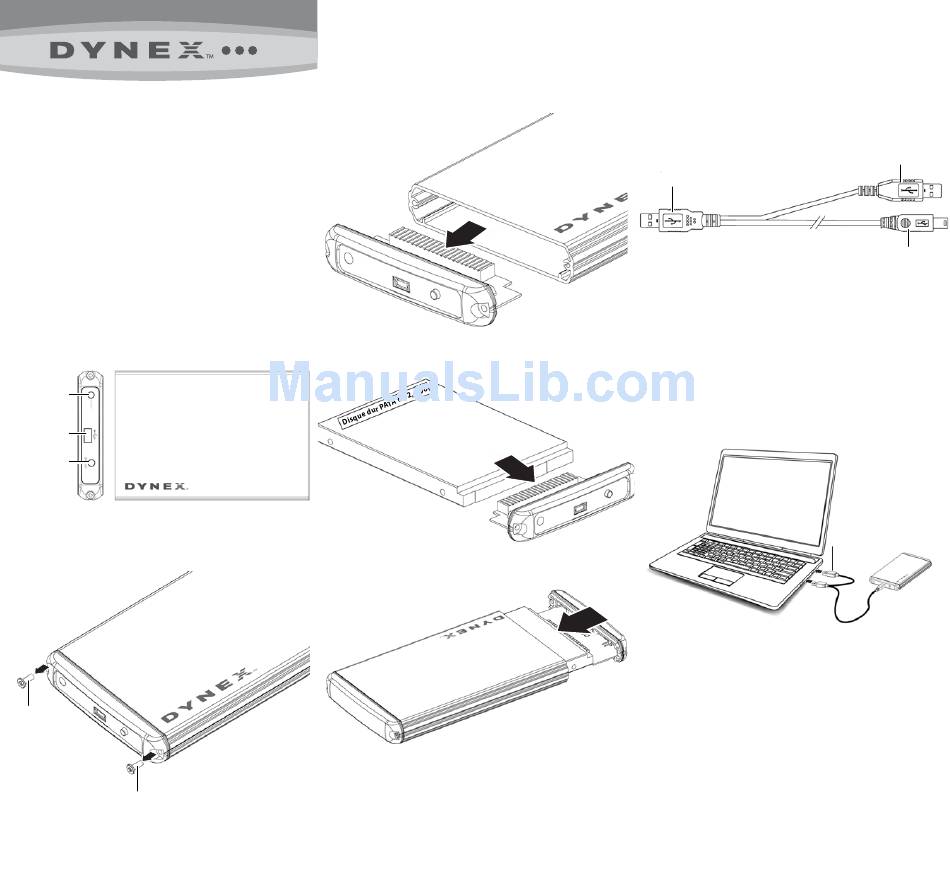

Installation du disque dur dans le boîtier
1 Retirer les deux vis sur le panneau latéral gauche.
Vis
Vis
Boîtier pour disque dur PATA de 2,5 po DX-PHD25
2 Extraire le couvercle en plastique de l' e xtrémité avec le circuit imprimé.
3 Brancher le connecteur de données du disque dur sur le connecteur
correspondant du circuit imprimé du boîtier.
4 Remettre le disque dur avec le couvercle en plastique dans le boîtier en
aluminium, puis le fixer avec les deux vis retirées précédemment.
Guide d'installation rapide
Connexion du boîtier à l'ordinateur
Remarque : Vérifier que le disque dur a bien été installé dans le boîtier avant de
connecter celui-ci à l' o rdinateur.
Connecteur USB 2.0 A de type mâle
pour une alimentation additionnelle
Connecteur USB 2.0 A de type mâle
pour les données et l'alimentation bus
1 Brancher le connecteur de type mini B sur le port USB du boîtier, puis l'autre
extrémité du câble sur le port USB de l' o rdinateur. Pour une alimentation
complémentaire, brancher le connecteur USB supplémentaire sur l' o rdinateur,
surtout pour les disques durs de grande capacité.
Remarque : Utiliser d'abord l'un des connecteurs, puis le deuxième si
l' o rdinateur ne reconnaît pas le disque dur.
2 Le système d'exploitation détecte et configure automatiquement le nouveau
disque. Le boîtier/disque dur s'allume et la DEL clignote. Si le disque est
correctement détecté, une nouvelle lettre de disque dur est affectée.
• Sur les PC, la nouvelle lettre de disque dur apparaît dans My Computer
(Poste de travail) de l' o rdinateur.
• Sur les ordinateurs Macintosh, la nouvelle lettre de disque dur apparaît sur
le bureau.
3 Si le disque dur est neuf et n' e st pas formaté, suivre les étapes ci-après pour le
formater. Dans le cas contraire, aller à « Installation de l'application de
sauvegarde ».
Connecteur USB 2.0 mini B
Câble USB 2.0 en Y optionnel
pour une puissance supérieure
