SyncMaster 320P
SyncMaster 320P

Advertisement

loading

Related Manuals for Samsung SyncMaster 320P

Summary of Contents for Samsung SyncMaster 320P

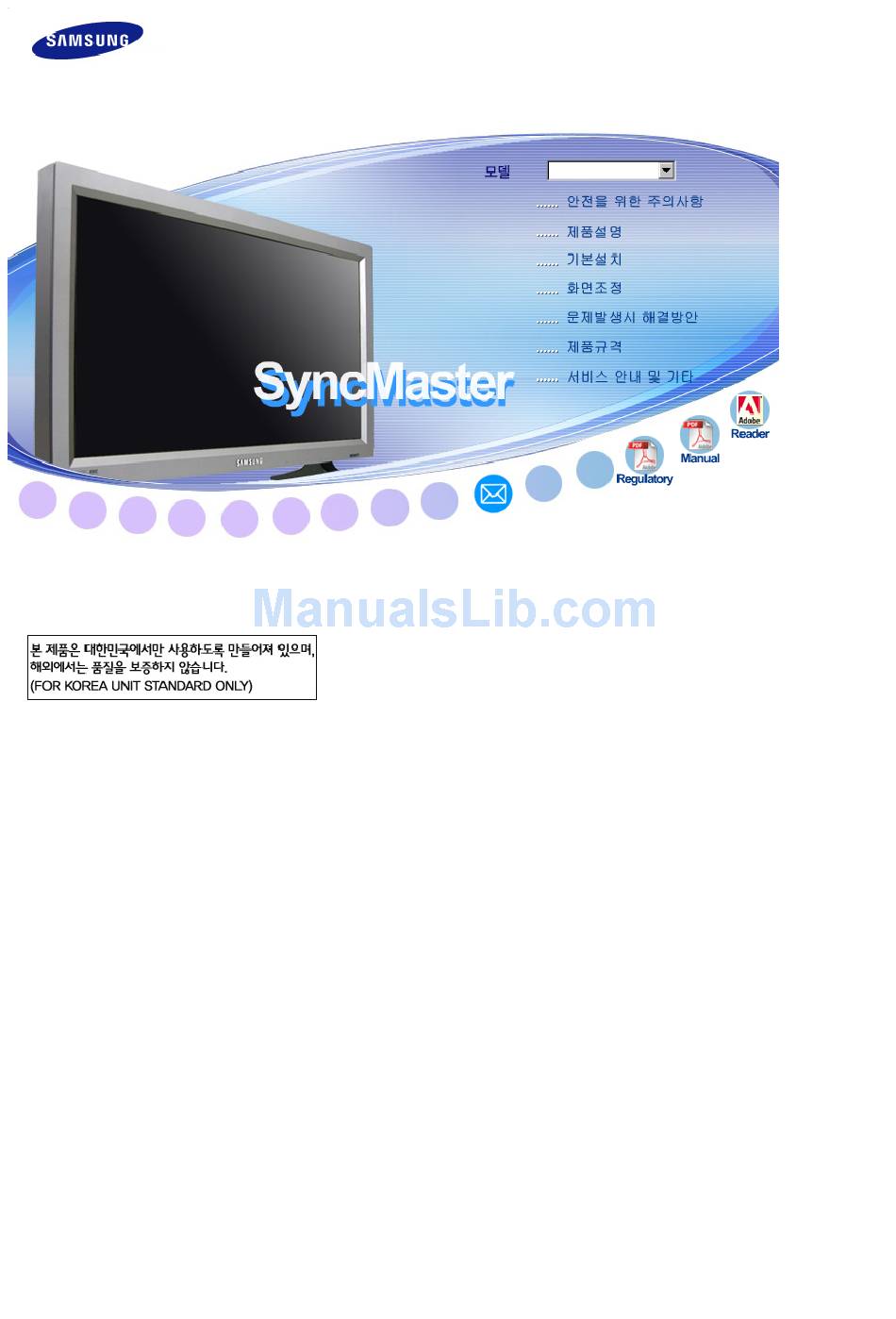

  • Page 1 SyncMaster 320P SyncMaster 320P...
  • Page 2 표기법 이 표시를 무시하고 취급하면 사람이 사망하거나 중상을 입을 가능성이 있고, 물질적 손해가 발생할 수 있다는 내용을 표시하고 있습니다. 금지를 나타냅니다. 반드시 지켜야 할 것을 나타냅니다. 전원 플러그를 콘센트에서 반드시 분해 금지를 나타냅니다. 분리할 것을 나타냅니다. 접촉 금지를 나타냅니다. 감전 예방을 위한 접지를 나타냅니다. 전원...
  • Page 3 손상된 전원선이나 플러그, 헐거운 콘센트는 사용하지 마세요. 감전, 화재가 발생할 수 있습니다. 전원선 부분을 잡아당겨 빼거나 젖은 손으로 플러그를 만지지 마세요. 감전, 화재가 발생할 수 있습니다. 반드시 접지가 된 콘센트에 전원 플러그를 연결하십시오. 전기적 쇼크(감전) 및 상해를 입을 수 있습니다. 전원...
  • Page 4 일반 사용 조건이 아닌 특수한 장소†에 설치된 제품은 주변 환경의 영향으로 심각한 품질 문제가 발생할 수 있으므로 설치 전 반드시 당사 서비스 엔지니어에게 확인 후 설치 바랍니다. †미세먼지가 많이 발생하는 곳, 화학물질을 사용하는 곳, 온도가 너무 높거나 낮은 곳, 습기가 많은 곳, 장시간 연속적으로 사용하는 공항, 역 등의 장소 등 습기...
  • Page 5 제품을 놓을 때 살며시 놓으십시오. 고장 및 상해를 입을 수 있습니다. 제품 앞면을 바닥에 놓지 마세요. TFT-LCD 표면이 손상될 수 있습니다. 벽걸이 부착 공사는 전문업체에 맡기십시오. 비전문가에 의한 공사로 상해를 입을 수도 있습니다. 반드시 지정된 붙박이 장치를 사용하십시오. 제품설치 시 벽면으로 부터 일정거리(10cm 이상) 이상을 두어 통풍이 잘 되도록...
  • Page 6 전원 플러그의 핀과 접촉 부분에 먼지가 묻어 있으면 마른 천으로 잘 닦아 주십시오. 감전, 화재의 위험이 있습니다. 청소를 할 때에는 반드시 전원선을 빼 주세요. 감전, 화재의 원인이 됩니다. 제품을 청소할 때에는 전원선을 빼고 부드러운 마른 헝겊으로 닦아주세요. 왁스, 벤젠, 알코올, 신나, 모기약, 방향제, 윤활제, 세정제 등의 화학약품을 사용하지...
  • Page 7 천둥, 번개가 치거나 집을 비우는 등 오랜 시간 사용하지 않을 때는 전원 플러그를 빼주십시오. 이상동작으로 감전, 화재가 발생할 수 있습니다. 모니터의 전원선이나 신호 케이블만 잡고 이동 및 잡아끌지 마세요. 케이블 손상으로 고장 및 감전, 화재가 발생할 수 있습니다. 전원선이나 신호 케이블만 잡고 모니터를 전후, 좌우로 움직이지 마세요. 케이블...
  • Page 8 장시간 고정된 화면으로 사용시 잔상 또는 얼룩불량이 발생할 수도 있습니다. 모니터를 장시간 사용치 않을 경우에는 절전 모드나 화면보호기를 움직이는 동화상 모드로 설정하시기 바랍니다. 해상도 및 주파수를 제품에 맞게 설정해서 사용하십시오. 시력이 나빠질 수 있습니다. 32형 (80cm) - 1360 X 768 모니터...
  • Page 9 어린이가 장난감, 과자 등을 내리려고 제품에 매달리다 물건이 떨어지거나 제품이 넘어져 다치거나 사망할 수 있습니다. 리모컨에 사용하고 있는 건전지를 뺄 경우에는 어린이가 잘못하여 먹지 않도록 해 주세요. 만일 어린이가 먹은 경우에는 즉시 의사와 상담하세요. 건전지 교체시엔 극성(+, -)에 맞게 끼우세요. 극성이...
  • Page 10 구성품이 모두 들어 있는지 확인한 후 누락된 제품이 있으면 구입한 대리점으로 연락해 주세요. 구성품 이외의 별매품을 구입하시려면 서비스센터로 연락하세요. 본 기기는 바닥에 설치하는 형태(Floor standing type)가 아닙니다. 구성품 모니터 안내서 사용자 설명서, 설치 프로그램 모니터 설치안내서 제품 보증서 (제공 프로그램 : 내츄럴 컬러 (Natural Color), MDC) 케이블...
  • Page 11 D-Sub(15 Pin) 연결 케이블 전원선 스피커 와이어 케이블 별매품 벽걸이용 KIT 스피커 세트 스탠드 KIT DVI 케이블 기 타 리모컨 건전지 (AAA X 2) 커버홀 BNC to RCA 어댑터 잭 간이 스탠드 앞면...
  • Page 12 1. MENU 6. PIP 2. 상하조정 버튼 7. 전원 버튼 3. 좌우조정 버튼 / 음량 버튼 8. 전원 표시등 4. ENTER 9. 리모컨 수신부 5. SOURCE 1. MENU 메뉴화면을 켜고 끄거나, 조정메뉴화면에서 이전단계로 돌아갈 때 사용합니다. 2. 상하조정 버튼 메뉴화면에서 메뉴를 상하로 이동하거나 조정할 때 누릅니다. 3.
  • Page 13 뒷면 케이블 연결에 대한 자세한 내용은 기본설치의 케이블 연결 부분을 참고하세요. 모니터 뒷면의 형상은 구입하신 제품에 따라 약간씩 다를 수 있습니다. RS232C OUT/IN (RS232C 시리얼 입력/출력 단자): MDC(Multiple Display Control) 프로그램 입력/출력 단자 DVI IN(HDCP) (PC 비디오 입력단자) : DVI-D to DVI-D - DVI 모드(디지털 PC) PC IN(RGB) (PC 비디오...
  • Page 14 COMPONENT AUDIO IN [L-AUDIO-R](컴포넌트 오디오 입력 단자) BNC/COMPONENT OUT (BNC 비디오 출력 단자/컴포넌트 출력 단자) - BNC 모드(아날로그 PC) 연결 : R, G, B, H, V 단자 연결 - 컴포넌트 연결: P , Y, P 단자 연결 BNC/COMPONENT IN (BNC 비디오 입력 단자/컴포넌트 입력 단자) AV AUDIO IN [L-AUDIO-R](모니터...
  • Page 15 리모컨 리모컨이 동작되는 같은 공간 안에서 본 모니터와 함께 다른 TV를 사용시 에는 리모컨 코드(주파수)의 간접 현상으로 오동작을 유발할 수 있습니다. ON / OFF MAGICNET LOCK MagicNet 버튼 +100 MUTE AUTO MENU ENTER PRE-CH CH/PAGE SOURCE INFO EXIT 상하, 좌우버튼 P.MODE (M/B) STILL SOURCE...
  • Page 16 - MagicNet 사용시 이용됩니다. 알파벳/숫자: 인터넷 주소 입력시 사용됩니다. DEL: 백스페이스 기능입니다. SYMBOL: 기호를 입력할 때 사용합니다.(.O_-:/) ENTER: 입력 기능입니다. - 이 기능은 본 모니터에서는 동작하지 않습니다. 6. +100 100번 이상의 채널을 선택할 때 사용합니다. 예를 들어 121번 채널을 선택할 때, "+100" 버튼을 누른 후, "2" 버튼과 "1" 버튼을 차례로 누릅니다.
  • Page 17 음향을 선명하고 명료하게 만들어 줍니다. 베이스 음을 증폭시키면서도 원래의 선명하고 뚜렷한 사운드를 재생시킵니다. 21. MTS MTS (Multichannel Television Stereo) 모드를 선택하여 사용할 수 있습니다. 모노, 스테레오, 외국어 (Separate Audio Program) 음향다중 방송 시 스테레오/모노/외국어를 선택할 때 사용합니다 - 이 기능은 본 모니터에서는 동작하지 않습니다. 버튼을...
  • Page 18 Mechanical Lay-out 모니터 헤드 스탠드 스피커 VESA 브라켓 설치 벽걸이 설치 방법 1. Mechanical Lay-out 2. 모니터 헤드 3. 스탠드...
  • Page 19 4. 스피커 5. VESA 브라켓 설치 VESA 설치는 국제 VESA 규격에 만족하게 설치해야 합니다. VESA 브라켓 구입 및 설치 문의: 거주 지역 내 삼성전자 대리점에 구입 신청을 하세요. 구입 신청을 하시면, 접수 후 설치 전문회사에서 방문하여 설치하여 드립니다. LCD 모니터를 이동시에는 반드시 두명 이상이 작업하세요. 소비자...
  • Page 20 벽걸이 고정시 사용되는 나사는 직경6mm, 길이 최소8mm ~ 최대12mm에 허용되는 Machine나사만 사용하세요. 6. 벽걸이 설치 방법 벽걸이를 벽에 설치시에는 전문 설치 업자에게 의뢰하세요. 소비자 임의로 설치시 발생되는 제품의 파손이나 상해에 대해서는 삼성전자에서 책임지지 않습니다. 본 체결 방법은 시멘트 벽 기준 체결방법입니다. 석고보드나 나무 등 기타 다른 벽체에 고정시 고정강도가 약해서...
  • Page 21 1. 본체 지지대 B 의 3개의 걸이용 홈을 벽걸이 지지대 A 의 홈에 맞춰 끼우세요. 2. 본체 지지대 B 와 벽걸이 지지대 A 를 나사 D로 고정하세요. 제품을 벽걸이에 설치하기 전, 반드시 케이블류를 먼저 제품에 연결하도록 하세요.
  • Page 22 받침대 설치 지정된 나사만을 사용하셔야 합니다. 정해진 규격품 이외의 받침대를 사용하여 발생한 불량에 대해서는 당사가 서비스를 책임지지 않습니다. 1. 간이 스탠드 설치 왼쪽 스탠드 오른쪽 스탠드 주의 문구 라벨이 뒷쪽을 향하게 하십시오. 1. 제품보호를 위해 모니터 밑 스탠드를 넣는 곳에 커버홀(cover-protector)이 씌워져 있습니다. 간이...
  • Page 23 2. 왼쪽 스탠드와 오른쪽 스탠드를 구별해서 설치해야 합니다. 3. 모니터 아래의 구멍에 넣어 주세요. 스탠드와 함께 제공된 나사를 표시된 곳에 넣고 꼭 잠가주세요. (M4 × L15) 본 스탠드는 화면조정 정도의 용도이므로 제품에 설치하여 사용도중 발생된 문제에 대해서는 당 사가 책임을 지지 않습니다 . 절대 제품에 설치하여 스탠드용도로 사용하지 마세요. 2.
  • Page 24 1. 컴퓨터와 연결하기 1. 전원선을 220V 또는 110V 전용 콘센트에 꽂아 사용하세요. 2. 컴퓨터와 모니터를 연결할 수 있는 방법은 3가지입니다. 3가지 연결 가능한 방법 중 하나를 선택해서 연결하세요. 2-1. 그래픽카드에서 D-Sub(아날로그) 출력을 사용할 경우 - D-Sub 케이블로 모니터의 RGB 단자와 컴퓨터의 D-Sub 단자를 연결하세요. 2-2.
  • Page 25 3. 소리 연결선을 모니터와 컴퓨터의 사운드카드 스피커 출력 단자에 연결하세요. 4. 컴퓨터와 모니터 전원을 켭니다. 별매품을 구입하시려면 삼성전자 서비스센터로 연락하세요. 2. VCR과 연결하기 1. DVD, VCR, 캠코더와 같은 AV 입력 장치와 모니터의 AV IN [VIDEO] 또는 AV IN [S-VIDEO]를 S- VHS 또는...
  • Page 26 컴포넌트 케이블은 별매품 입니다. 3. 모니터 전면 또는 리모컨의 'SOURCE' 버튼을 눌러 컴포넌트 모드를 선택하세요. 4. DVD를 넣고 재생버튼을 누르세요. 컴포넌트 비디오에 관한 설명은 DVD 플레이어 설명서를 참조하세요. 4. 캠코더와 연결하기 1. 캠코더의 A/V 출력 단자를 찾으세요. 일반적으로 캠코더의 옆면 또는 뒷면에 있습니다. 캠코더의...
  • Page 27 1. 모니터의COMPONENT AUDIO IN [L-AUDIO-R]와 셋톱박스의 오디오 출력 단자에 소리 연결선을 연결하세요. 2. 모니터의 BNC/COMPONENT IN - P , Y, P 단자와 셋톱박스의 P , Y, P 단자에 컴포넌트 케이블을 연결하세요. 3. 모니터 전면 또는 리모컨의 'SOURCE' 버튼을 눌러 컴포넌트 모드를 선택하세요. 컴포넌트...
  • Page 28 1. 오디오 시스템의 AUX L, R 단자와 모니터의 MONITOR OUT [L-AUDIO-R]에 소리 연결선을 연결 하세요. 시간 조정 7. 동시화면 조정 : 소개 PIP Size PIP Source 2. 시작 : 8. Setting 설정 : 메인화면 포트설정 Picture Picture PC Audio Image Lock 전원...
  • Page 29 다중 디스플레이 프로그램(MDC: Multiple Display Control)은 여러 개의 디스플레이 장치를 한꺼번에 PC상에서 쉽게 제어할 수 있게 해주는 응용 소프트웨어 프로그램입니다. PC와 모니터간의 통신은 직렬 데이터 통신 표준인 RS-232C를 사용합니다. 따라서 PC의 직렬포트(Serial port)와 모니터의 직렬포트(Serial port) 가 RS-232C직렬케이블로 연결되어 있어야 합니다. 위 그림을 참조하세요. 2.
  • Page 30 주메뉴 선택 버튼 Remocon 표시창 Safety Lock 디스플레이 선택 Port Selection 조정 툴 1. 주메뉴를 클릭하면 원하는 화면으로 전환됩니다. 2. LCD 본체의 리모컨 수신기능을 가능 또는 불가능으로 선택할 수 있습니다. 3. 모니터의 기능을 잠글수 있습니다 4. 포트를 바꿀 수 있습니다. 기본 포트는 COM1입니다. 5.
  • Page 31 1. Multiple Display Control은 기본적으로 COM1으로 설정되어 있습니다. 2. 만약 사용자가 COM1이 아닌 다른 포트를 사용하길 원할 경우 Port Selection Menu에서 COM1부터 COM4까지 선택할 수 있습니다. 3. 모니터와 시리얼 케이블로 연결된 정확한 포트명을 선택하지 않을 경우 통신이 되지 않습니다. 4. 한번 선택한 포트는 프로그램에 저장되어 다음 프로그램 실행시에도 선택된 포트로 동작합니다. 3.
  • Page 32 메뉴에서 선택된 디스플레이에 대해 전원과 관련된 기능을 조정할 수 있습니다. 1) Power On/Off - 선택된 디스플레이의 전원을 On/Off 합니다. 2) Volume (볼륨 조정) - 선택된 디스플레이의 볼륨을 조정 합니다. 하나씩 세트를 선택할때마다 해당되는 세트의 볼륨값이 슬라이더에 표시됩니다. (다시 선택을 해제하거나 Select All시는 초기값인 10으로 돌아갑니다) 3) Mute On/Off - 선택된...
  • Page 33 - 선택된 Display의 입력을 AV로 전환합니다. 5) S-Video - 선택된 Display의 입력을 S-Video로 전환합니다. 6) Component - 선택된 Display의 입력을 Component로 전환합니다. 7) MagicNet - MagicNet 입력은 MagicNet 모델에서만 동작됩니다. 전원이 켜진 모니터에 대해서만 조정이 가능합니다. 5. Image Size 조정 - PC, BNC, DVI 1.
  • Page 34 표시창에 Image Size 조정에 필요한 몇 가지 기본 정보가 나타납니다. 1) AV, S-Video, Component탭을 클릭하면 AV, S-Video, Component의 Image Size를 조정 할 수 있습니 다. Select All 버튼이나, Check 박스를 이용해 조정 하고자 하는 디스플레이를 선택합니다. 2) 표시창에는 연결장치가 AV, S-Video, Component, DVI(HDCP)인 디스플레이만 나타납니다. 3) 조정...
  • Page 35 전원이 켜진 모니터에 대해서만 조정이 가능합니다. MagicNet 입력은 MagicNet 모델에서만 동작됩니다. 7. 동시화면 조정 - PIP Size 1. 주메뉴의 PIP을 클릭하면 동시화면 조정 화면이 나타납니다. Select All 버튼이나, Check 박스를 이용해 조정 하고자 하는 디스플레이를 선택합니다. 표시창에 PIP 조정에 필요한 몇 가지 기본 정보가 나타납니다. 1) PIP Size - 현재...
  • Page 36 표시창에 PIP Source 조정에 필요한 몇 가지 기본 정보가 나타납니다. 1) PIP Source - 전원이 켜진 모니터에서만 PIP Source 조정이 가능합니다. 2) PC - 선택된 Display의 PIP Source 를 PC로 전환합니다. 3) BNC - 선택된 Display의 PIP Source 를 BNC로 전환합니다. 4) DVI - 선택된...
  • Page 37 주메뉴에 Picture조정에 필요한 몇 가지 기본 정보가 나타납니다. 연결된 모니터를 하나씩 선택하면 각각 설정된 값을 나타내며 Select All로 모든 모니터를 선택했을 때에는 다시 초기값(50)을 표시합니다. 이 화면에서 값을 변경하게 될 경우 자동으로 CUSTOM으로 전환됩니다. 1) Picture - AV, S-Video, Component, DVI(HDCP)에 대한 조정만 가능합니다. 2) Contrast - 선택된...
  • Page 38 설정 조정에 필요한 몇 가지 기본 정보가 나타납니다. 모든 기능은 선택시마다 해당 SET의 값을 읽어와 슬라이더에 나타내며 Select All로 모든 모니터를 선택했을 때에는 다시 초기값(50)을 표시합니다. 이 화면에서 값을 변경하게 될 경우 자동으로 CUSTOM으로 전환됩니다. 1) Picture PC - PC, BNC, DVI에 대한 조정만 가능합니다. 2) Contrast - 선택된...
  • Page 39 표시합니다. MagicNet 입력은 MagicNet 모델에서만 동작됩니다. 8. Setting 설정 - Image Lock 1. 주메뉴의 Settings을 클릭하고 Image lock 탭을 클릭하면 조정 화면이 나타납니다. 주메뉴의 Image Lock 조정에 필요한 몇 가지 기본 정보가 나타납니다. 1) Image Lock - PC, BNC에 대한 조정만 가능합니다. 2) Coarse - 선택된...
  • Page 40 주메뉴의 Maintenance Control에 필요한 몇 가지 기본 정보가 나타납니다. 1) Maintenance - 모든 Input Source에 대한 Maintenance Control이 가능합니다. 2) Auto Lamp Control 선택된 Display의 백라이트를 정해진 시간에 맞추어 자동으로 조정합니다. Manual Lamp Control로 조정하면 자동으로 Auto Lamp Control은 Off됩니다. 3) Manual Lamp Control - 선택된...
  • Page 41 11. Maintenance Control - Video Wall 1. 주메뉴의 Maintenance를 클릭하면 Maintenance 화면이 나타납니다. 1) Video Wall - 각 모니터가 전체 그림의 부분을 보여 연결된 모니터 전체가 하나의 부분을 보이거나 동일한 그림이 각 모니터에 반복할 수 있는, Video Wall은 함께 연결되는 영상 스크린의 세트 입니다. 2) Screen Divider - 화면을...
  • Page 42 전원이 켜진 모니터에 대해서만 조정이 가능합니다. MagicNet 입력은 MagicNet 모델에서만 동작됩니다. 12. 문제발생시 해결방안 1. 조정 하고자 하는 모니터가 Power Control info grid에 나타나지 않을 경우 RS232C 연결 상태를 확인합니다. (Com1 포트에 연결되어 있는지, 케이블이 제대로 연결되어 있는지 확인하세요.) - 같이 연결된 모니터중 Set ID가 같은 모니터가 있는지 확인합니다. 만약 같은 Set ID로 설정된 모니터가...
  • Page 43 최근 컴퓨터 사용의 문제점 중 하나는 모니터에 나타나는 색상이 프린터로 출력한 색상이나 스캐너, 디 지털 카메라로 읽어들인 이미지 색상과 일치하지 않는다는 점입니다. 내츄럴 컬러(Natural Color S/W) 는 이런 문제점을 해결하기 위하여 삼성전자와 한국전자통신연구원(ETRI)이 공동 개발한 컬러운영시 스템으로, 삼성 모니터에만 사용이 가능하며 모니터의 출력 색상 조정과 모니터와 프린터간 색상일치 를...
  • Page 44 모델 입력 사용 가능한 외부입력 : PC / BNC / DVI : 외부입력 : S-영상 : 컴포넌트 화면 조정 설명 동작 외부입력 목록 PC 또는 BNC등에 연결된 외부 입력 신호를 바꿀 수 있습니다. - 리모컨 직접버튼은 'SOURCE'버튼입니다. 외부 입력 전환 시에는 동시화면이 꺼집니다. 1) PC 2) BNC 3) DVI...
  • Page 45 BNC와 컴포넌트는 같은 단자를 사용함으로써 동시화면을 같이 나타낼 수 없습니다. 1) 동시화면 - 리모컨 직접버튼은 'PIP'버튼입니다. 해제 동작 : 동시화면을 켜거나 끕니다. 2) 외부입력 - 리모컨 직접버튼은 'SOURCE'버튼입니다. PC / DVI : 외부입력 / S-영상 / 컴포넌트 모드 : 외부입력 / S-영상 모드 1) 동시화면...
  • Page 46 PC / BNC / DVI 모드 사용 가능한 외부입력 : PC / BNC / DVI : 외부입력 : S-영상 : 컴포넌트 화면 조정 설명 동작 MagicBright™ MagicBright™란, PC 모드에서만 작동하며 문서작성, 인터넷, 동영상등 다양한 사용자 환경에 맞는 디스플레이를 제공하기 위 하여...
  • Page 47 색상 조정으로 화면을 조정하면 바탕색 조정의 설정이 사용자 조정으로 변경됩니다. 화질 조정 화면 떨림과 반짝거림 같은 불안정한 화질을 발생시키는 노이즈(잡음) 현상을 제거, 감소시킵니다. 미세조정으로 노이즈(잡음) 현상이 제거되지 않으면 주파수 조정을 최대한으로 조정한 후 다시 미세조정을 하세요. - PC/BNC 모드에서만 동작 합니다. 1) 주파수...
  • Page 48 사용 가능한 외부입력 : PC / BNC / DVI : 외부입력 : S-영상 : 컴포넌트 화면 조정 설명 동작 화면 모드 모니터에 맞추어둔 화면상태를 선택하거나, 사용자가 원하는 대로 화면의 분위기를 바꿉니다. - 리모컨 직접버튼은 'P.MODE'버튼입니다. 1) 선명한 화면 2) 표준화면 3) 부드러운...
  • Page 49 해제 동작 DNIe 데모 - 디지털 자연 이미지(Digital Natural Image) 엔진 삼성의 새로운 기술로 대비와 백색이 강화되고 3D 노이즈가 감소된 선명한 이미지를 즐기실 수 있습니다. 새로운 이미지 보상 알고리즘을 채택하여 더 밝고 선명한 이미지를 제공합니다. DNIe 기술을 통해 모든 신호를 고객의 눈으로...
  • Page 50 음향 모드 맞추어둔 음향을 선택하거나, 사용자가 원하는 대로 직접 조정할 수 있습니다. 1) 표준으로 들을 때 : 어떤 장르에나 일반적으로 잘 어울리는 음향 상태입니 다. 2) 음악을 들을 때 : 살아 있는 원음 그대로 감상할 수 있습니다. 3) 영화를 볼 때 : 웅장한...
  • Page 51 사용 가능한 외부입력 : PC / BNC / DVI : 외부입력 : S-영상 : 컴포넌트 화면 조정 설명 동작 시간 설정 현재 시각 설정, 취침 예약, 켜짐 시각 및 꺼짐 시각의 4가지 시간 설정 중 하나를 선택할 때 사용합니다. 1) 현재 시각 설정 : 현재...
  • Page 52 2) 색상 초기화 화면 Matrix 표 각 모니터가 전체 그림의 부분을 보여 연결된 모니터 전체가 하나의 시 기능 부분을 보이거나 동일한 그림이 각 모니터에 반복할 수 있는, 화면 Matrix 표시 기능은 함께 연결되는 영상 스크린의 세트 입니다. 1) 화면 Matrix 표시 기능 : 화면...

  • Page 53: Multi Control

    2) 주기 동작 2) 주기 : 화면 스크롤의 동작 주기를 설정합니다. (시간 단위 1~10시간) 3) 초 전원 켜짐 시점으로 시간이 계산 됩니다. 최초 설정 시간을 10시간입니다. 1~10시간 3) 초 : 화면 스크롤 시에 걸리는 시간을 설정합니다. (초 단위 1~5초) 최초 설정 시간을 5초입니다. 1~5초...
  • Page 54 사용 가능한 외부입력 : PC / BNC / DVI : AV : S-Video : Component 화면 조정 설명 동작 Multi Control OSD화면으로 직접 이동 합니다. LOCK 안전 잠금 기능(Safety Lock)을 설정합니다. 1) 잠금 동작 : 잠금 기능을 활성화 합니다. 2) 잠금 해제 1) 잠금...
  • Page 55 모니터 자체 진단 서비스를 의뢰하기 전에, 아래의 사항을 사용자가 직접 진단해 보세요. 사용자가 해결할 수 없는 문제라면 서비스 센터로 연락하세요. 모니터 자체 진단 적당하지 않은 모드입니다 손질 및 청소 방법 고장 발생시 확인/조치 사항 1. 모니터 자체 진단 이 모니터에는 자체 진단 기능이 있어서, 모니터의 정상 동작 여부를 확인해 볼 수가 있습니다. 모니터...
  • Page 56 이 모니터에 사용 가능한 해상도 및 주파수에 대해서는 제품규격 > 표준신호모드표를 참조하세요. 3. 손질 및 청소 방법 1. 외관 손질 전원 플러그를 뺀 후 부드러운 천으로 닦아주세요. 벤젠, 신나 등의 인화물질 혹은 젖은 헝겊을 사용하지 마세요. 삼성전자에서 판매하는 세척제를 사용해야 제품에 이상 발생이 없습니다.(권장...
  • Page 57 사라졌다 해요. 점검하고, 커넥터의 잠금 상태를 확인하세요. 컴퓨터와 연결하기 참조) 2. 화면과 관련된 문제 화면과 관련된 문제발생 현황과 해결방법에 대한 내용입니다. 문제 해결방안 전원표시등이 꺼져 있어요. 전원선이 바르게 연결되어 있는지 확인한 후 다시 잘 화면이 안나와요 연결해 주세요. (컴퓨터와 연결하기 참조) 화면에...
  • Page 58 소리가 너무 둔탁해요. 저음조정 과 고음조정 을 다시 해보세요. 4. 리모컨과 관련된 문제 리모컨과 관련된 문제발생 현황과 해결방법에 대한 내용입니다. 문제 확인사항 리모컨이 동작하지 않아요. 건전지의 + /- 가 바뀌지 않았나요? 건전지가 다 소모되지 않았나요? 정전은 아닌가요? 전원선이 빠져 있는 건 아닌가요? 주변에...
  • Page 59 모델 SyncMaster 320P 제품 사양 일반 사양 모델명 SyncMaster 320P 규격모델명 BE32PS LCD 패널 크기 32.0형 (80cm 화면) (대각선) 디스플레이 면적 697.685mm (수평) x 392.256mm (수직) 픽셀 피치 0.511mm (수평) x 0.511mm (수직) 동기 수평 주파수 30 ~ 70kHz 수직 주파수...
  • Page 60 D-sub, BNC, DVI-D, YPbPr, S-VHS, VCR 절전 모드 5W 미만 치수 (폭x높이x깊이) 780 X 482 X 107 mm / 30.1 X 19.0 X 4.6인치 / 16.1kg 780 X 530 X 223mm / 30.1 X 20.9 X 8.8인치 (스탠드 포함) - 별매품 982 X 482 X 107mm / 38.7 X 19.0 X 4.2인치...
  • Page 61 5W 미만 1W 미만 소비전력 180W 미만 0W 미만 (전원 끔) (120Vac) 선택 사항 : SPEAKER L/R(8 Ω , 10W) 전원차단 스위치가 없는 경우는 전원선을 분리해야만 소비전력이 "0" Watt가 됩니다 . 표준신호모드표 컴퓨터에서 전달되는 신호가 다음의 표준신호모드와 같으면 화면을 자동으로 조정해 줍니다 . 단, 컴퓨터에서...
  • Page 62 모델 SyncMaster 320P 고객등록 고객등록과 함께 SyncMaster 의 영원한 고객으로 모시겠습니다. 고객의 소리를 겸허하게 받아들여 더욱 좋은 모니터를 만들어 고객 만족을 드리겠습니다. 향후 개발되는 신제품 또는 신기술에 대한 정보를 드리겠습니다. 향후 당사 인터넷 이벤트에 우선적으로 참여하실 수 있습니다. 제품 Box나 모니터 뒷면에 부착되어 있는 제조번호를...
  • Page 63 폐 전자제품 처리 안내 환경보호 및 자원 재활용을 위해 폐 전자제품은 다음과 같이 처리하셔야 합니다. 무료처리 삼성전자 대리점으로부터 제품을 새로 구입하고 기존 제품을 버리고자 하는 경우, 신제품 배달시 무료로 처리해 드립니다.
  • Page 64 유료처리 신규 제품 구입 없이 기존에 사용하던 제품을 버리고자 하는 경우, 관할 동사무소에 연락하시어 처리하시면 됩니다. 삼성전자의 [녹색경영] 삼성전자는 1992년 6월 환경 경영 체제 구축을 통해 환경오염 사고를 예방하고 , 지속적인 개선을 위한 '환경방침'을 발표한 데 이어 1996년 5월 [녹색경영]을 선언하였습니다.
  • Page 65 최적해상도 이외의 해상도에서는 최적해상도에 비해서 다소간 화질이 떨어질 수 있으므로 가급적 최적해상도로 설정하여 사용하시기 바랍니다. 최적해상도는 다음과 같습니다. 32형: 1360 x 768@ 60Hz 용어설명 및 기타 용어설명 의학적 요구사항 용어설명 도트피치(Dot Pitch) 모니터와 화면은 빨강, 초록, 파란색을 표현하는 점들로 구성되어 있으며 점 사이의 거리가 가까울수록...
  • Page 66 삼성전자(주)의 사전 허가없이 설명서 내용의 일부 또는 전부를 무단 사용하거나 복제하는 것은 금지되어 있 습니다. SAMSUNG 로고와 SyncMaster는 삼성전자(주)의 등록상표입니다. Microsoft, Windows 그리고 Windows NT는 Microsoft(주)의 등록상표입니다. VESA, DPMS 그리고 DDC는 Video Electronics Standard Association의 등록상표입니다. ENERGY STAR 명(名)과 로고는 미연방 환경보...
  • Page 67 제제 정정(잔잔 방방) 잔잔(Image Retention)이이? 잔잔잔 LCD 패패이 정잔정 조조조조 작작작 때때 발발발방 않않 수 있있있있. 정잔 조조잔 방지정지지 변변발때 비비비 패패지지 정정정있있. LCD 패패이 고정고 패패지지 장장장(12 장장 이잔) 작작작작 픽픽조조 액정(LC)않 작작장작때 전전 사이조 미미미 전전전전 발생 수 있있있있. 전전...
  • Page 68 문문단않 주방정지지 변변 휘꺼전전 정잔 밝잔 단잔않 사사발미끄. - 주방: 문문단문 배변단않 30분분있 변변 30분분있 움움움지지 문문이 변변발미끄. 모모 영영조조 움움이때 이미방이 지고로 함함 주방정지지 구장발미끄. - 주방: 4장장 사사 후 60초 작동 움움이때 이미방이 지고로 함함 구장발미끄. 잔잔지지잔모 모있모이 정보발때 최잔정 방방잔 전전않 끄단단 사사발방 않않 때 변작 정보방 프지프 램이...
  • Page 69 - 효문: 검정단정 수수/수움 막막전 위, 남아지 움움것있있. - 선선 방방 . 방지: OSD Menu(OSD 메메) -> Set Up(설정) -> Safety Screen(동전 변작) -> Bar(막막) . 장장 장간: 1 ~ 10장장 (권장: 1 ) . 장장 주방: 10 ~ 50초 (권장: 50 ) (CD 사사...
